Atividade de Pesquisa 01 - Interpretação de Desenho Técnico

Prévia do material em texto

Interpretação de Desenho Técnico
Aluno (a): Murillo Sergio de Arruda Sampaio
Data: 12 / 08 / 2025
Atividade de Pesquisa 01
ORIENTAÇÕES:
· Esta Atividade contém 05 questões, totalizando 10 pontos.
· Ler atentamente as instruções contidas no documento é de fundamental importância na realização da avaliação.
· Você deve preencher dos dados no Cabeçalho para sua identificação - Nome / Data de entrega
· Ao terminar grave o arquivo com o nome Atividade de Envio (nome do aluno).
· A nota será lançada no sistema.
· O prazo de correção é de até 07 (sete) dias úteis.
· Envie o arquivo pelo sistema em formato digital em PDF ou WORD.
· Todos os desenhos devem ser feitos a mão.
Bons Estudos!
QUESTÕES
1. Informe quais principais materiais para a construção do desenho tecnico e fale um pouco sobre cada um.
2. Referente a legenda, quais as principais informações que devem estar contidas nela.
3. Pesquise sobre as perspectiva cavaleira e isometrica, e identifique as principais diferenças.

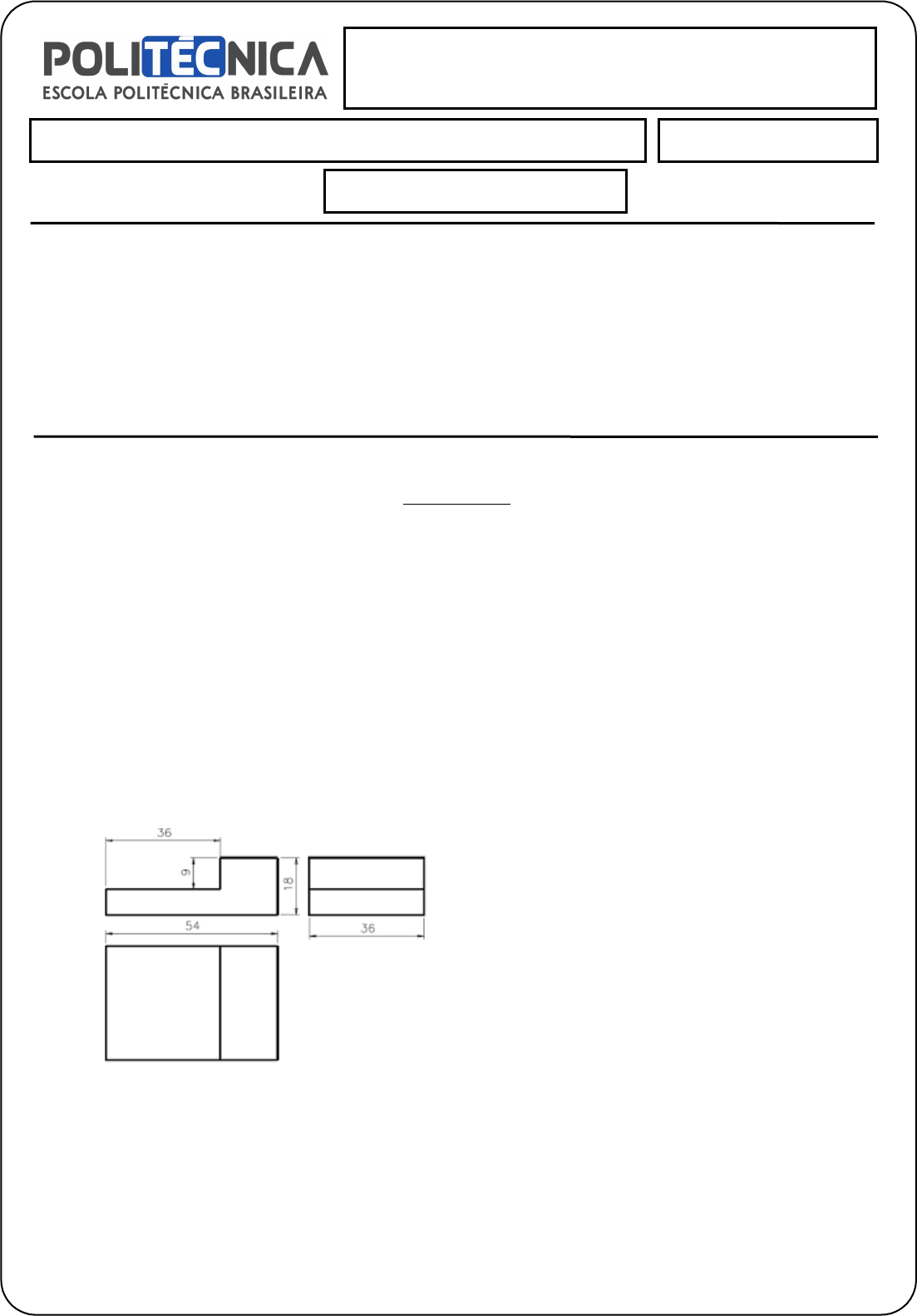

4. Desenhe à mão a perspectiva isometrica a partir das vistas abaixo.
Obs: (VF, VS E VLE)
5. Quais são as plantas de um projeto Arquitetonico.
RESPOSTAS:
1)
1. Papel para desenho técnico
· Papel vegetal: transparente, usado para facilitar a sobreposição e cópias.
· Papel sulfite ou canson: comum para esboços e rascunhos.
· Papel milimetrado: possui uma grade que ajuda no traçado e escala.
2. Lápis
· Classificados em graus de dureza (H para duro, B para macio, HB intermediário).
· Lápis duros (H, 2H...) produzem linhas claras e finas, usados para linhas auxiliares.
· Lápis macios (B, 2B...) produzem linhas escuras e grossas, usados para contornos e detalhes.
3. Régua
· Para traçar linhas retas. Pode ser simples ou graduada.
· Régua paralela: usada para traçar linhas horizontais paralelas.
· Régua T: usada em pranchetas para traçar linhas horizontais e servir de base para esquadros.
4. Esquadros
· Instrumentos em forma de triângulo que permitem traçar ângulos precisos (30°, 45°, 60°, 90°).
5. Compasso
· Para traçar círculos e arcos com precisão, regulável para diferentes raios.
6. Transferidor
· Para medir e traçar ângulos.
7. Apontador
· Para manter o lápis sempre com ponta fina para traços precisos.
8. Borracha
· Para apagar erros e linhas auxiliares sem danificar o papel.
9. Prancheta
· Base rígida para apoiar o papel e facilitar o desenho manual.
10. Canetas técnicas / nanquim
· Para desenhos finais com diferentes espessuras de linha, garantindo precisão e durabilidade.
	2)
1 Identificação dos símbolos
· Explicação clara dos símbolos usados no desenho, como tipos de materiais, acabamentos, soldas, e outros elementos gráficos.
2 Tipos de linhas e seus significados
· Definição dos diferentes tipos de linhas usadas (contínuas, tracejadas, pontilhadas), indicando o que cada uma representa (contorno visível, contorno oculto, linhas de centro, linhas de corte, etc.).
3 Escala do desenho
· Indicação da escala utilizada (ex: 1:10, 1:50), para que o leitor saiba a relação entre o desenho e a dimensão real.
4 Unidades de medida
· Especificação das unidades usadas (milímetros, centímetros, metros, polegadas), para evitar confusão.
5 Identificação das cotas
· Explicação sobre a simbologia das cotas, tolerâncias e indicações dimensionais.
6 Materiais e tratamentos
· Indicação dos materiais utilizados nas peças desenhadas e, se necessário, tratamentos superficiais ou processos especiais.
7 Notas e observações gerais
· Informações complementares importantes para a fabricação, montagem ou entendimento do desenho.
3)
Perspectiva Cavaleira: É uma projeção oblíqua onde a face frontal do objeto é representada em verdadeira grandeza (sem distorção), e as outras faces são projetadas em ângulo, geralmente 45°, em escala reduzida ou na mesma escala.
Perspectiva Isométrica: É uma projeção ortogonal onde os três eixos principais (x, y e z) formam ângulos iguais de 120° entre si, e as dimensões são mantidas na mesma escala em todos os eixos.
	Principais diferenças :
	Aspecto
	Perspectiva Cavaleira
	Perspectiva Isométrica
	Tipo de projeção
	Projeção oblíqua
	Projeção ortogonal
	Ângulo da profundidade
	Geralmente 45°, em escala reduzida
	Eixos principais com ângulos de 120°
	Escala
	Profundidade pode ser reduzida (ex: 1/2)
	Mesma escala em todos os eixos
	Distorção
	Possui distorção nas profundidades
	Sem distorção, mantém proporções reais
	Uso
	Rápido, esboços, visualização simples
	Representação técnica precisa e clara

4)
Não consegui fazer muito bem, não intendi como faz ao certo e não tenho as ferramentas.

5)
1 Planta Baixa
Representa a vista horizontal do edifício, cortada aproximadamente a 1,5 m de altura, mostrando a disposição dos ambientes, paredes, portas, janelas, mobiliário, e circulação.
2 Planta de Cobertura
Mostra o telhado ou a cobertura da edificação, incluindo o formato, inclinação, calhas, rufos e outras informações referentes à parte superior do prédio.
3 Planta de Locação
Representa a posição do edifício no terreno, com as dimensões do lote, recuos, alinhamentos, e indicação dos limites da propriedade.
4 Planta de Situação
Apresenta o terreno e sua localização em relação ao entorno, incluindo ruas, vizinhança, acessos e características relevantes do local.
5 Planta de Fundação
Exibe os elementos estruturais da fundação, como sapatas, blocos, radier, estacas, mostrando como o edifício se apoia no solo.
6 Planta Estrutural
Mostra a estrutura do edifício, incluindo pilares, vigas, lajes, e outros elementos estruturais necessários para a construção.
7 Planta de Instalações
Engloba plantas específicas para instalações hidráulicas, elétricas, sanitárias, e outras especializadas (como gás, ar-condicionado), detalhando tubulações, pontos de luz, tomadas, etc.
Atividade de Pesquisa 01: Interpretação de Desenho Técnico
