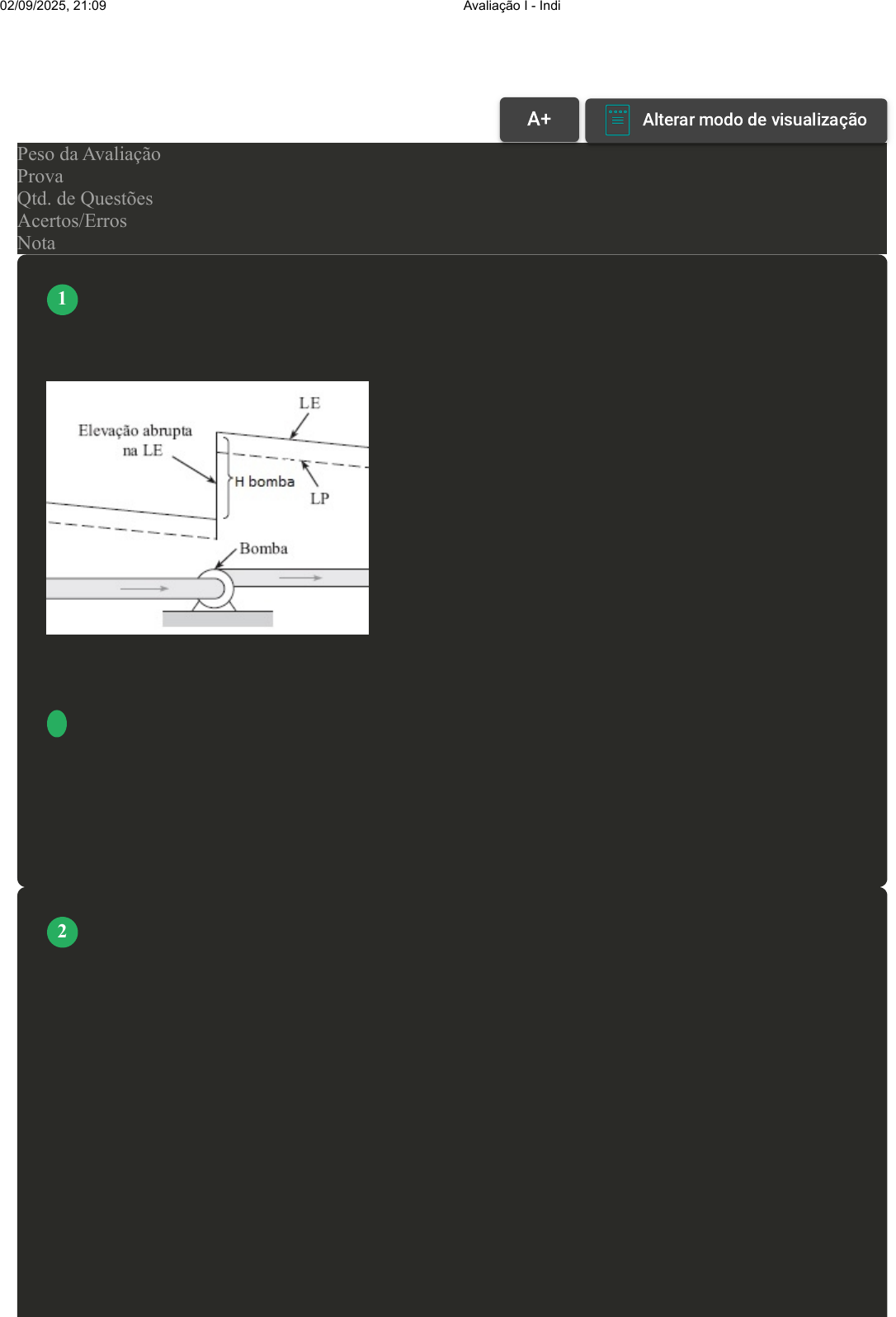

Com frequência é conveniente representar o nível de energia mecânica de um fluido no
escoamento graficamente usando alturas (cargas) para facilitar a visualização dos diversos termos da
equação de energia (teorema de Bernoulli). Com base na figura que ilustra o escoamento de um
líquido através de uma bomba centrífuga, assinale a alternativa CORRETA:
A Uma queda abrupta ocorre na linha piezométrica (LP) e na linha de energia (LE) sempre que
energia mecânica é adicionada ao fluido por uma bomba.
B Uma bomba causa uma elevação brusca na linha de energia (LE) e na linha piezométrica (LP)
devido à adição de energia ao escoamento.
C A altura da linha de energia (LE) sempre aumenta na direção do escoamento.
D A altura da linha piezométrica (LP) sempre aumenta na direção do escoamento.
Com frequência é conveniente representar o nível de energia mecânica de um fluido no
escoamento graficamente usando alturas (cargas) para facilitar a visualização dos diversos termos da
equação de energia (teorema de Bernoulli). Com base na figura que ilustra o escoamento de um
líquido através de um bocal de descarga de uma tubulação, analise as sentenças a seguir:
I- Tanto a linha piezométrica (LP) quanto a linha de energia (LE) apresentam uma inclinação para
baixo no sentido do escoamento que representa a perda de energia devido o atrito ao longo do
comprimento da tubulação.
II- A inclinação constante da linha piezométrica (LP) e da linha de energia (LE) antes do bocal
indicam que o diâmetro do tubo é constante, porém a rugosidade da parede é variável.
III- A linha piezométrica (LP) intercepta o fluido no ponto exato da saída do bocal da tubulação, pois
neste ponto a pressão manométrica do fluido é nula, devido ao sistema estar aberto à pressão
atmosférica.
 VOLTAR
A+ Alterar modo de visualização
1
2
02/09/2025, 21:09 Avaliação I - Individual
about:blank 1/6
Assinale a alternativa CORRETA:
A As sentenças I e II estão corretas.
B Somente a sentença II está correta.
C As sentenças I e III estão corretas.
D Somente a sentença III está correta.
No escoamento turbulento, as moléculas se transportam de forma caótica para camadas
adjacentes do fluido, produzindo forças tangenciais de intensidade muito superior ao escoamento
laminar. São definidos três regimes de escoamento turbulento de acordo com a rugosidade absoluta da
parede da tubulação. Com base nesta definição, assinale a alternativa CORRETA:
A No escoamento turbulento hidraulicamente rugoso, o fator de atrito (f) depende apenas do
número de Reynolds (Re).
B No escoamento turbulento hidraulicamente liso, o fator de atrito (f) é nulo, pois a superfície da
tubulação é perfeitamente lisa.
C No escoamento turbulento hidraulicamente rugoso, o fator de atrito (f) depende do número de
Reynolds (Re) e da rugosidade relativa.
D O escoamento turbulento hidraulicamente liso é aquele em que a rugosidade relativa da
tubulação é igual a zero.
Com frequência é conveniente representar o nível de energia mecânica de um fluido no
escoamento graficamente usando alturas (cargas) para facilitar a visualização dos diversos termos da
3
4
02/09/2025, 21:09 Avaliação I - Individual
about:blank 2/6
equação de energia (teorema de Bernoulli). Com base na figura que ilustra o escoamento de um
líquido através de um bocal de descarga de uma tubulação, classifique V para as sentenças
verdadeiras e F para as falsas:
( ) Tanto a linha piezométrica (LP) quanto a linha de energia (LE) apresentam uma inclinação para
baixo no sentido do escoamento, pois a velocidade do fluido diminui ao longo de todo o comprimento
da tubulação.
( ) A linha de energia (LE) tem um leve aumento na inclinação para baixo quando o fluido atinge o
bocal de descarga, pois neste ponto a velocidade aumenta e, consequentemente, a perda de carga por
atrito também aumenta.
( ) A linha piezométrica (LP) diminui rapidamente à medida em que o líquido acelera e aumenta a
velocidade no bocal de descarga da tubulação.

Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - V.
B V - V - F.
C F - V - V.
D F - V - F.
A equação de Bernoulli pode ser definida em termos de carga de escoamento, que são as formas
de energia mecânica associadas ao movimento do fluido. Com base neste conceito, avalie as asserções
a seguir e a relação proposta entre elas:
I- Quando os efeitos de atrito e a compressibilidade do fluido são desprezíveis no escoamento, a soma
das cargas de pressão, velocidade e elevação ao longo do escoamento não é constante.
PORQUE
5
02/09/2025, 21:09 Avaliação I - Individual
about:blank 3/6
II- Em regime permanente de escoamento, as propriedades do fluido variam ao longo do tempo.
Assinale a alternativa CORRETA:
A As asserções I e II são proposições verdadeiras e a asserção II é uma justificativa correta da
asserção I.
B As asserções I e II são proposições falsas e a asserção II não é uma justificativa correta da
asserção I.
C A asserção I é uma proposição falsa e a asserção II é uma proposição verdadeira.
D A asserção II é uma proposição falsa e a asserção I é uma proposição verdadeira.
No escoamento turbulento, as moléculas se transportam de forma caótica para camadas
adjacentes do fluido, produzindo forças tangenciais de intensidade muito superior ao escoamento
laminar. São definidos três regimes de escoamento turbulento de acordo com a rugosidade absoluta da
parede da tubulação. Com base nesta definição, assinale a alternativa CORRETA:
A No escoamento turbulento hidraulicamente liso, a viscosidade do fluido é nula, tornando o
escoamento altamente caótico.
B No escoamento turbulento hidraulicamente misto ou de transição, o fator de atrito (f) depende
apenas do número de Reynolds (Re).
C No escoamento turbulento hidraulicamente rugoso, o fator de atrito (f) depende apenas da
rugosidade relativa do tubo.
D No escoamento turbulento hidraulicamente misto ou de transição, o fator de atrito (f) é função
apenas do valor da rugosidade relativa do tubo.
O fator de atrito no escoamento turbulento completamente desenvolvido em um tubo depende
do número de Reynolds e da rugosidade relativa, que é a razão entre a altura média da rugosidade do
tubo e o diâmetro do tubo. De acordo com os experimentos feitos por Nikuradse, em 1933, pode-se
definir cinco regiões que se relacionam com o número de Reynolds e com o grau de rugosidade da
superfície da tubulação. Com base nas características do escoamento descritas pelas regiões do
diagrama de Moody, associe os iten, utilizando o código a seguir:
I- Região III.
II- Região IV.
III- Região V.
( ) Esta é a região dos tubos hidraulicamente lisos na qual o fator de atrito depende apenas do
número de Reynolds.
( ) Esta região representa o escoamento turbulento em tubos hidraulicamente rugosos, na qual o
fator de atrito depende apenas da rugosidade relativa.
( ) Esta região representa um escoamento de transição entre o escoamento turbulento
hidraulicamente liso e turbulento hidraulicamente rugoso, e o fator de atrito torna-se função tanto do
número de Reynolds quanto da rugosidade relativa.
Assinale a alternativa que apresenta a sequência CORRETA:
A III - I - II.
6
7
02/09/2025, 21:09 Avaliação I - Individual
about:blank 4/6
B I - III - II.
C II - III - I.
D I - II - III.
De acordo com o Teorema de Bernoulli, ao longo de qualquer linha de corrente, a soma das
alturas cinética, piezométrica (carga de pressão) e geométrica (carga potencial ou de elevação) é
constante. Tomando esse teorema como referência, classifique V para as sentenças verdadeiras e F
para as falsas:
( ) Uma parcela de carga piezométrica do fluido se converte em carga cinética, aumentando a
velocidade no ponto 2.
( ) A carga geométrica no ponto 1 é maior que a carga geométrica no ponto 2.
( ) A vazão do escoamento no ponto 1 é maior do que noponto 2.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - V.
B V - F - F.
C F - F - V.
D V - V - F.
O fator de atrito no escoamento turbulento completamente desenvolvido em um tubo depende
do número de Reynolds e da rugosidade relativa, que é a razão entre a altura média da rugosidade do
tubo e o diâmetro do tubo. De acordo com os experimentos feitos por Nikuradse, em 1933, pode-se
definir cinco regiões que se relacionam com o número de Reynolds e com o grau de rugosidade da
superfície da tubulação. Com base nas características do escoamento descritas pelas regiões do
diagrama de Moody, associe os itens, utilizando o código a seguir:
I- Região II (2000
