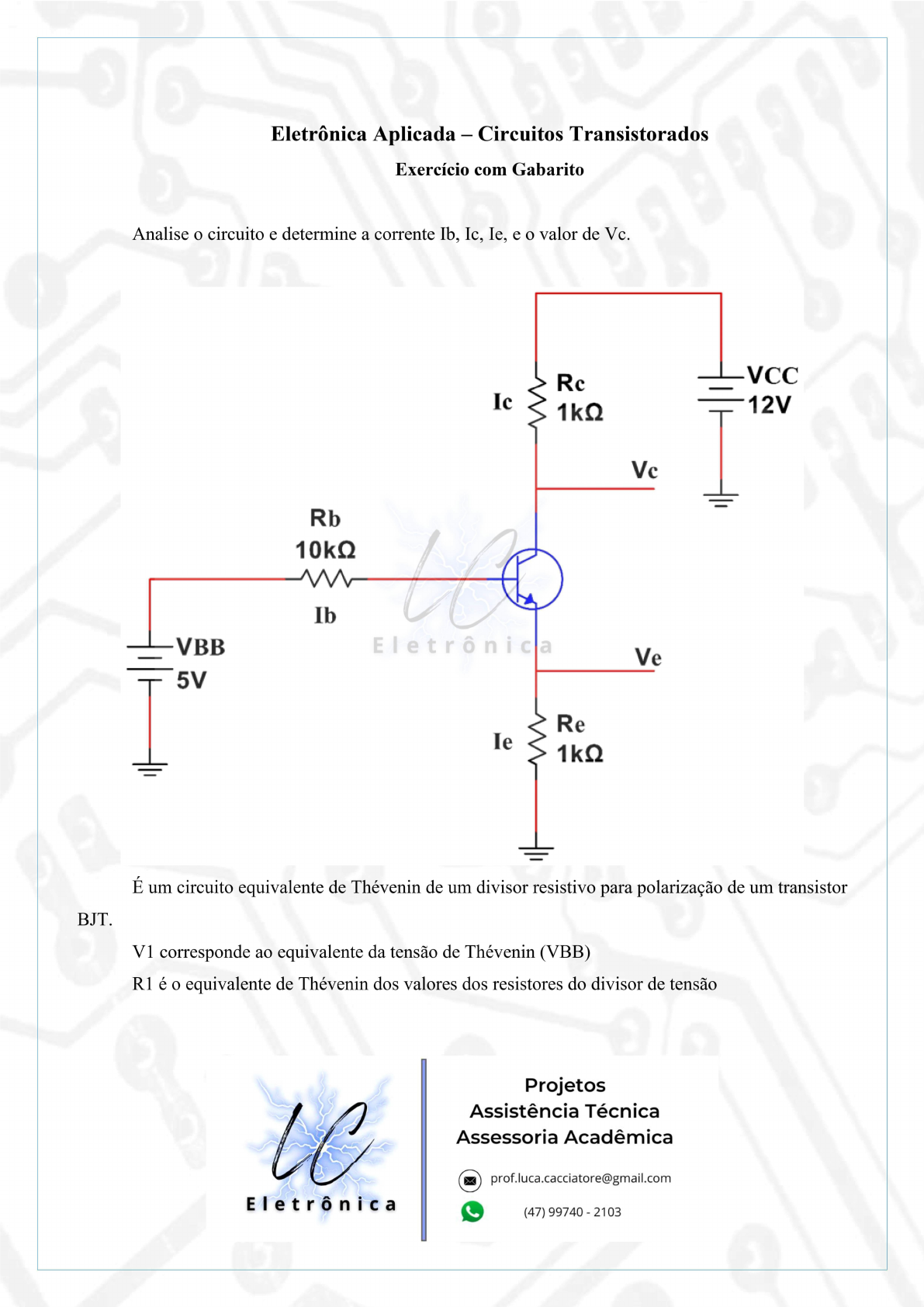

Eletrônica Aplicada - Circuitos Transistorados Exercício com Gabarito Analise o circuito e determine a corrente Ib, Ic, Ie, e o valor de Vc. Rc VCC Ic 12V Vc Rb 10kQ Ib VBB Eletrônica Ve 5V Re Ie 1kQ É um circuito equivalente de Thévenin de um divisor resistivo para polarização de um transistor BJT. V1 corresponde ao equivalente da tensão de Thévenin (VBB) R1 é o equivalente de Thévenin dos valores dos resistores do divisor de tensão Projetos Assistência Técnica Assessoria Acadêmica Eletrônica (47) 99740 2103VBB = Tensão de entrada Rb = Resistência de base Rc = Resistência do coletor Re = Resistência do emissor VCC = Tensão de alimentação Vc = Tensão do coletor Ve = Tensão do emissor Vb = Tensão de base Eletrônica Vbe = Tensão base-emissor Assumindo que Vbe = 0,7 V Ganho de Corrente Beta) = 100 VBB=5V Rb = 10 kΩ Rc = 1 kΩ Re = 1 kΩ VCC = 12 V Vb = ? Ib = ? Eletrônica Simplificando:Rc VCC 1kΩ 12V Rb I VBB 5V Eletrônica Re 1kΩ Análise CC do Circuito Base-Emissor Rb 10kQ lb VBB 5V Eletrônica Re leLKT: 5V = 10k Ib + 0,7V + 1k 4,3V = 10k Ib + 1k Ib 4,3V = (10k + 101 1k) Ib Ib = 4,3V / 111k = 0,039 mA Ic = Ib = 100 0,039 = 3,9 mA Ib = = 101 0,039 = 3,939 mA Eletrônica Vb = 4,3V - 10k Ib = 4,3 0,39 = 3,91V Vbe = 0,7V Ve = Vb - 0,7V = 3,21 V Análise CC do Circuito Coletor-Emissor: Rc Ic VCC 12V Eletrônica Re leVc = 12V 1k Ic = Vce = O transistor é polarizado em sua região ativa Exemplo de circuito empregando um 2N2222 simulado no Multisim. V: 4.71 V V: 7.98 V V(p-p): 1.47 pV V(p-p): 8.00 pV V(rms): 4.71 V V(rms): 7.98 V V(dc): 4.71 V V(dc): 7.98 V V(freq): 29.0 kH V(freq): 24.9 kH I: 28.7 uA R1 V2 I: 4.02 mA I(p-p): 0A 12V I(p-p): 0A I(rms): 28.7 uA V A PR1 I(rms): 4.02 mA I(dc): 28.7 uA I(dc): 4.02 mA V R3 A Q1 PR3 2N2222 10kQ V1 E V A V: 4.05 V 5V PR2 V(p-p): 1.60 pV R2 1kΩ V(rms): 4.05 V V(dc): 4.05 V V(freq): 27.1 kH I: 4.05 mA I(p-p): I(rms): 4.05 mA I(dc): 4.05 mAPROJETOS & TCCs para Cursos de Nível Médio ou Graduação em Eletrônica, Eletrotécnica, Automação, Mecatrônica e Telecomunicações - Sistema Semafórico Didático de Uma, Duas e Três Vias Relógio Digital de 4 ou 6 bits com formato de 12 ou 24 Horas Modulador/Demodulador AM Projetos Personalizados Projetos Assistência Técnica Assessoria Acadêmica prof.luca.cacciatore@gmail.com Eletrônica Descubra Minhas Opções de Serviço Material didático de alta qualidade: Meus pacotes didáticos vêm com tudo: fotos, vídeos, apostilas e um monte de ideias práticas. É pra você aprender e desenvolver seus projetos no seu ritmo. Projetos exclusivos e personalizados: Sem tempo ou material? Sem problemas! Eu desenvolvo projetos personalizados, do jeitinho que você precisa. É a garantia de um resultado top, sem estresse. Assessoria para seu TCC: Qualidade e Originalidade Garantidas. Precisa de uma força com seu Trabalho de Conclusão de Curso? Conte comigo! Ofereço assessoria completa e personalizada para te guiar em cada etapa. Meu trabalho é baseado em literatura técnica e científica (em português, inglês, espanhol e italiano), garantindo um conteúdo 100% original e formatado conforme as normas da ABNT. O laboratório da LC Eletrônica possui uma infraestrutura robusta. Além dos equipamentos tradicionais que uso diariamente como osciloscópios, geradores de funções, frequencímetros e fontes de bancada eu conto também com uma impressora 3D e uma CNC para o desenvolvimento profissional de protótipos de PCB. Obs.: Os projetos e materiais didáticos fornecidos são para USO PESSOAL e EXCLUSIVO. A sua UTILIZAÇÃO COMO TRABALHOS ACADÊMICOS É EXPRESSAMENTE VEDADA, configurando um ilícito. Qualquer consequência ou infração decorrente desse uso será de única e exclusiva responsabilidade do adquirente.
