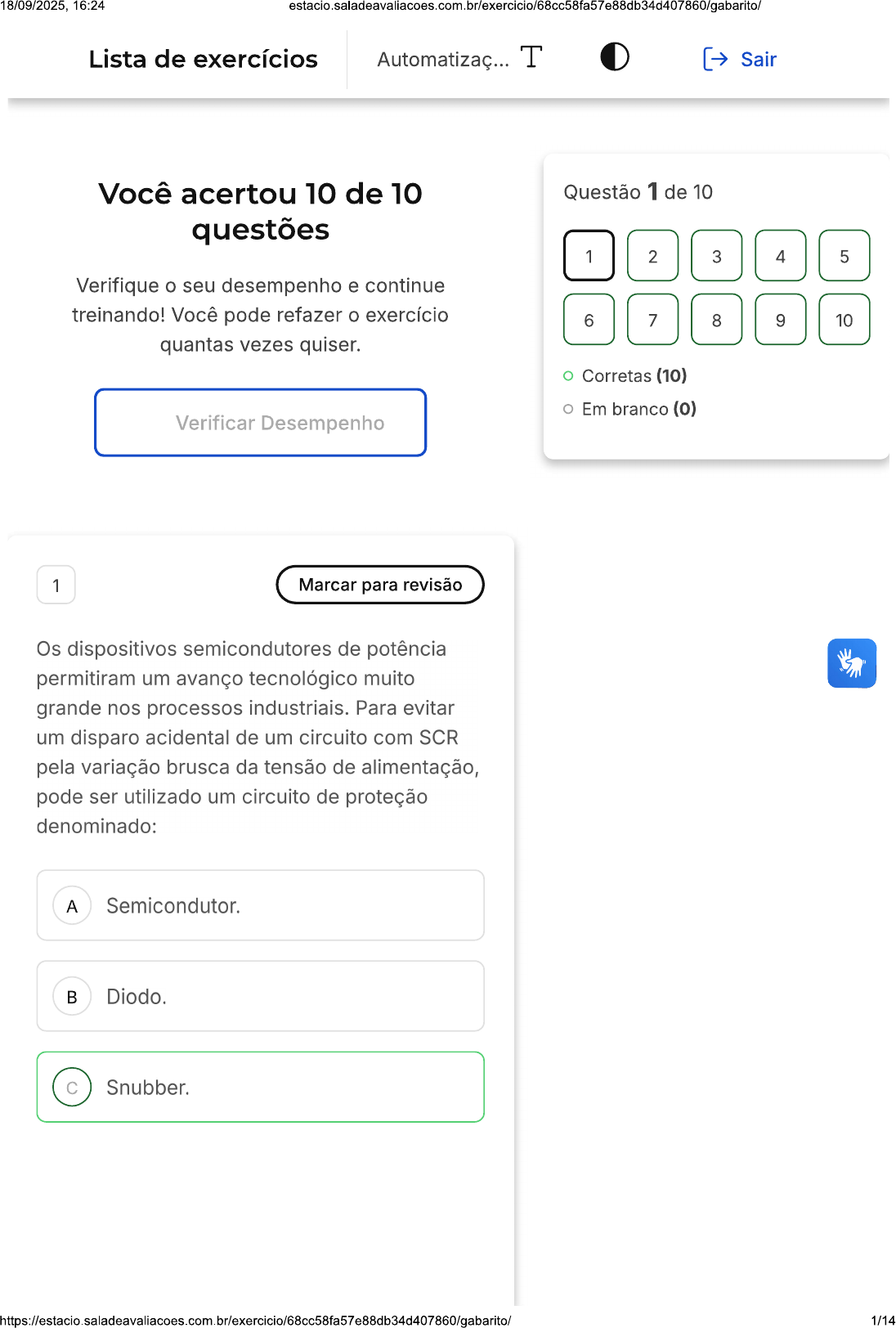

18/09/2025, 16:24 estacio.saladeavaliacoes.com.br/exercicio/68cc58fa57e88db34d407860/gabarito/ Lista de exercícios Automatizaç... T Sair Você acertou 10 de 10 Questão 1 de 10 questões 1 2 3 4 5 Verifique seu desempenho e continue treinando! Você pode refazer exercício 6 7 8 9 10 quantas vezes quiser. Corretas (10) Em branco (0) Verificar Desempenho 1 Marcar para revisão Os dispositivos semicondutores de potência permitiram um avanço tecnológico muito grande nos processos industriais. Para evitar um disparo acidental de um circuito com SCR pela variação brusca da tensão de alimentação, pode ser utilizado um circuito de proteção denominado: A Semicondutor. Diodo. c Snubber. 1/1418/09/2025, 16:24 D Triac. E Mosfet. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado circuito de proteção denominado "Snubber" é comumente utilizado para evitar disparos acidentais em um circuito com SCR, que podem ser causados por variações bruscas na tensão de alimentação. Esses circuitos de proteção são essenciais para garantir a segurança e a eficiência dos processos industriais que utilizam dispositivos semicondutores de potência. 2 Marcar para revisão Um inversor de frequência é um dispositivo eletrônico capaz de transformar corrente (ou tensão) elétrica alternada fixa em corrente (ou tensão) elétrica alternada variável. Na saída de um inversor de frequência é apresentado um sinal que não é uma onda senoidal verdadeira, mas uma aproximação, baseada na produzida pela seção inversora. Assinale a alternativa que preenche corretamente a sentença. https://estacio.saladeavaliacoes.com.br/exercicio/68cc58fa57e88db34d407860/gabarito/ 2/1418/09/2025, 16:24 estacio.saladeavaliacoes.com.br/exercicio/68cc58fa57e88db34d407860/gabarito/ A Filtragem ativa. Retificação. c Filtragem passiva. D Inversão. E Modulação do tipo PWM. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado A alternativa correta é a modulação do tipo PWM. inversor de frequência utiliza a técnica de modulação por largura de pulso (PWM) para transformar a onda quadrada gerada na entrada da seção inversora em uma onda senoidal aproximada. Esta técnica permite controlar a frequência e a intensidade da corrente ou tensão elétrica alternada variável na saída do inversor. Portanto, a modulação do tipo PWM é fundamental para o funcionamento dos inversores de frequência. 3 Marcar para revisão 3/1418/09/2025, 16:24 estacio.saladeavaliacoes.com.br/exercicio/68cc58fa57e88db34d407860/gabarito/ Os dispositivos semicondutores de potência permitiram um avanço tecnológico muito grande nos processos industriais. Os dispositivos do tipo SCR apresentam grandes vantagens na utilização de circuitos eletrônicos de potência onde é necessário um disparo em seu gatilho. Após início da condição de condução de um SCR, para realizar seu bloqueio natural, é necessário: Colocar a corrente que atravessa SCR em uma intensidade inferior à A corrente de manutenção e uma tensão de polarização reversa seja aplicada sobre dispositivo. Promover a interrupção da tensão de alimentação do SCR leva ao seu bloqueio. Colocar a corrente que atravessa c SCR em uma intensidade superior à corrente de manutenção. Promover um aumento súbito da D tensão de alimentação do SCR leva ao seu bloqueio. Promover a redução da corrente que atravessa SCR para um valor inferior E à corrente de manutenção de condução (holding current) até que ela seja nula. 4/1418/09/2025, 16:24 Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Para realizar bloqueio natural de um SCR, após início da condição de condução, é necessário reduzir a corrente que atravessa dispositivo para um valor inferior à corrente de manutenção de condução, também conhecida como "holding current", até que ela se torne nula. Essa condição é alcançada na alternativa E, que é a resposta correta. A redução da corrente até que ela se torne nula é que caracteriza o bloqueio natural do SCR, interrompendo a condução de corrente através do dispositivo. 4 Marcar para revisão Os dispositivos semicondutores de potência permitiram um avanço tecnológico muito grande nos processos industriais. Existem diversas vantagens na utilização dos motores trifásicos em comparação com os monofásicos nas aplicações industriais. Entre essas vantagens, pode-se destacar: A Uma faixa de potência mais ampla. Uma faixa de potência menos ampla. 5/1418/09/2025, 16:24 c Menor torque para as cargas. D Maior consumo de energia. Incapacidade de iniciarem movimentos E de rotação por conta própria. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Os motores trifásicos possuem uma série de vantagens em relação aos motores monofásicos. Entre elas, destaca-se a faixa de potência mais ampla, que é a resposta correta para esta questão. Isso significa que os motores trifásicos podem operar em uma gama maior de potências, tornando-os mais versáteis para diferentes aplicações industriais. Além disso, eles também apresentam menor consumo de energia, maior torque e a capacidade de iniciar movimentos de rotação por conta própria, o que os torna mais eficientes e autônomos. 5 Marcar para revisão Um inversor de frequência é um dispositivo eletrônico capaz de transformar corrente (ou tensão) elétrica alternada fixa em corrente (ou tensão) elétrica alternada variável. A utilização de um inversor escalar permite a manutenção 6/1418/09/2025, 16:24 estacio.saladeavaliacoes.com.br/exercicio/68cc58fa57e88db34d407860/gabarito/ de uma relação constante entre a velocidade e a frequência. Observando-se os gráficos abaixo, é possível afirmar que a constante do inversor utilizada é igual a: 800 Relação entre a tensão e a frequência de um 700 motor com controle esclar 600 Tensão { 500 400 300 200 100 0 0 10 20 30 40 50 60 70 80 Frequência (Hz) Fonte: YDUQS, 2023. A 15 5 c 10 D 20 E 1 Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Observando-se o gráfico: Tensão 150 300 450 600 Frequência = 10 = 20 = 30 = 40 = 15 7/1418/09/2025, 16:24 6 Marcar para revisão Um inversor de frequência é um dispositivo eletrônico capaz de transformar corrente (ou tensão) elétrica alternada fixa em corrente (ou tensão) elétrica alternada variável. Na utilização de inversores nos processos industriais, monitoramento de variações nas cargas para ajuste dos parâmetros do inversor é de grande importância. Para esse monitoramento, um pode ser utilizado. Assinale a alternativa que preenche corretamente a sentença. A Filtro ativo. Bloco de compensação de escorregamento. c Filtro passivo. D Retificador. E Atenuador. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado bloco de compensação de escorregamento é componente que tem a função de ajustar os parâmetros de funcionamento do motor quando ocorrem 8/1418/09/2025, 16:24 mudanças na carga. Este ajuste é crucial para melhorar controle de velocidade do motor. Portanto, é componente adequado para ser utilizado no monitoramento de variações nas cargas para ajuste dos parâmetros do inversor em processos industriais. 7 Marcar para revisão Um inversor de frequência é um dispositivo eletrônico capaz de transformar corrente (ou tensão) elétrica alternada fixa em corrente (ou tensão) elétrica alternada variável. Os inversores escalares são amplamente utilizados nos sistemas industriais devido a sua simplicidade e custo reduzido, quando comparados com os inversores vetoriais. Observando-se a seguinte relação entre a tensão (Vca) e a frequência (Hz) de um inversor escalar, é possível afirmar que para operar com uma tensão igual a 300 Vca a frequência, em Hz, será igual a: Tensão 100 200 400 Frequência 10 20 40 A 20 5 c 30 https://estacio.saladeavaliacoes.com.br/exercicio/68cc58fa57e88db34d407860/gabarito/ 9/1418/09/2025, 16:24 D 10 E 60 Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Calculando-se a constante: Tensão 100 200 400 Frequência = 10 = 20 = 40 = 10 300 300 = 10 = = 30 Hz 10 8 Marcar para revisão Os dispositivos semicondutores de potência permitiram um avanço tecnológico muito grande nos processos industriais. Um dispositivo capaz de permitir controle da condução nos dois sentidos, similar a dois diodos em antiparalelo e sem a necessidade de pulsos de habilitação, é denominado: A TRIAC SCR c DIODO https://estacio.saladeavaliacoes.com.br/exercicio/68cc58fa57e88db34d407860/gabarito/ 10/1418/09/2025, 16:24 estacio.saladeavaliacoes.com.br/exercicio/68cc58fa57e88db34d407860/gabarito/ D MOSFET E DIAC Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado dispositivo que atende às características mencionadas no enunciado é DIAC. Este componente eletrônico tem a capacidade de conduzir a corrente elétrica em ambos os sentidos, semelhante a dois diodos em antiparalelo. Além disso, DIAC não requer pulsos de habilitação para funcionar, apenas a condição de polarização direta é suficiente. Portanto, a alternativa correta é a letra E, que se refere ao DIAC. 9 Marcar para revisão Na composição dos diodos são empregados materiais semicondutores que garantem a esses dispositivos características específicas. Dentre esses materiais, aqueles que são dopados com impurezas doadoras de elétrons são denominados: 11/1418/09/2025, 16:24 estacio.saladeavaliacoes.com.br/exercicio/68cc58fa57e88db34d407860/gabarito/ A Tipo P. Lacunas. c Isolantes. D Condutores. E Tipos N. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Na eletrônica, os materiais semicondutores são classificados em dois tipos principais: tipo P e tipo N. tipo N é caracterizado por ser dopado com impurezas que doam elétrons, ou seja, possuem elétrons em excesso. Esses elétrons extras tornam-se portadores de carga majoritários, permitindo a condução de corrente elétrica quando o material é polarizado. Portanto, a alternativa correta é a letra E, que afirma que os materiais dopados com impurezas doadoras de elétrons são denominados "Tipos N". 10 Marcar para revisão 12/1418/09/2025, 16:24 Os dispositivos semicondutores de potência permitiram um avanço tecnológico muito grande nos processos industriais. Outro dispositivo semicondutor muito utilizado no acionamento de circuitos de potência que possui 3 terminais e se comporta como um diodo que precisa de polarização direta e de pulso em um gatilho é A DIAC SCR c TRIAC D MOSFET E DIODO Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado dispositivo semicondutor que se comporta como um diodo e necessita de polarização direta e de um pulso de disparo no gatilho para entrar em estado de condução é o SCR (Silicon Controlled Rectifier). Este componente é amplamente utilizado em circuitos de potência devido à sua capacidade de controlar grandes quantidades de corrente e tensão. 13/1418/09/2025, 16:24 Portanto, a alternativa correta é a letra que se refere ao SCR. 14/14
