Questão 1/10 - Transferência de Calor
 Ler em voz alta

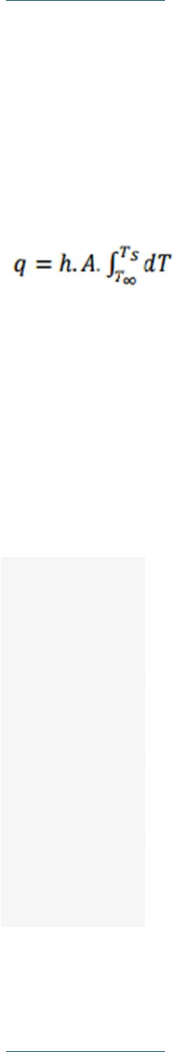

Independentemente da natureza deste processo de transferência de calor ,
quando um fluido está em contato com a superfície de um sólido com
temperatura diferente desse fluido, a equação apropriada para a taxa de
transferência possui a forma:



na qual: q é a quantidade de calor transferida por convecção (W); h corresponde
ao coeficiente de transferência de calor por convecção (W/m2 .K); A é a área da
superfície de troca térmica (m2 ); TS é a temperatura da superfície de troca térmica
(K); e T∞∞ a temperatura do fluido à montante da área superficial de troca térmica
(K).

Esta equação representa qual Lei da Transferência de Calor ?

A

Lei de Newton da convecção.
Você assinalou essa alternativa (A)

B

Lei de Fourier da convecção.

C

Lei de Newton da condução.

D

Lei de Fourier da condução.

Questão 2/10 - Transferência de Calor
 Ler em voz alta
Considere os processos de transferência de calor por radiação na superfície de
um corpo de radiação ideal, chamada de corpo negro. A radiação emitida por essa
superfície tem sua origem na energia térmica da matéria. Essa energia é
delimitada pela superfície e pela taxa na qual a energia é liberada por unidade de
área (W/m2 ), sendo chamada de poder emissivo da superfície (E).


Há um limite superior para o poder emissivo, o qual é determinado pela equação:


Por essa equação, obtida experimentalmente em 1879, a potência total de
emissão superficial de um corpo aquecido é diretamente proporcional à sua
temperatura elevada à quarta potência.
Qual é aLei que esta equação representa?

A

Lei de Newton da radiação.

B

Lei de Stefan-Boltzmann da radiação.
Você assinalou essa alternativa (B)

C

Lei de Newton da convecção.

D

Lei de Stefan-Boltzmann da convecção.

Questão 3/10 - Transferência de Calor
 Ler em voz alta
Uma parede de um forno é constituída internamente de Tijolo Refratário de
Cromita de 76mm de espessura, seguida de Placa de Cimento Amianto com 5mm
de espessura e de placa de aço Inox do tipo AISI 304 de 2mm de espessura.
Sabendo que a temperatura interna do forno é de 900°C e a do ambiente externo
média é de 27°C, determinar o fluxo de calor do forno para o meio externo, por
Condução.










A

q' = - 187 kW/m2

B

q' = 187 kW/m2

C

q' = 18,7 kW/m2

D

q' = - 18,7 kW/m2
Você assinalou essa alternativa (D)

Questão 4/10 - Transferência de Calor
 Ler em voz alta
Neste tipo de convecção, o movimento relativo entre o fluido e a superfície é
mantido por meios externos, como um ventilador/soprador ou uma bomba, e não
pelas forças de empuxo devidas aos gradientes de temperatura no fluido. Qual é
este tipo de convecção?

A

Convecção Natural.

B

Convecção Forçada.
Você assinalou essa alternativa (B)

C

Convecção Plana.

D

Convecção Radial.

Questão 5/10 - Transferência de Calor
 Ler em voz alta
Considere uma barra cilíndrica de material conhecido tem sua superfície lateral
isolada termicamente, conforme figura abaixo:

Mantendo os valores de ΔΔT e ΔΔx constantes, variando A, qx irá variar de forma
diretamente proporcional à A (aumentando A, qx aumentará). De modo análogo,
mantendo A e ΔΔx constantes, qx variará de forma diretamente proporcional à ΔΔT
(quanto maior ΔΔT, maior será qx). Entretanto, mantendo ΔΔT e A constantes, qx
irá variar inversamente com ΔΔx (quanto maior for ?x, menor será qx). Assim,
podemos afirmar que:
qx= αα.A.(ΔΔT/ΔΔx)
Onde: qx = quantidade de calor transferido por condução (W) αα= relação de
proporcionalidade A = área da seção transversal (m2 ) ΔΔT = variação da
temperatura entre as faces (K) ΔΔx = variação da distância ao longo do eixo x (m).
Essa proporcionalidade está diretamente relacionada com a capacidade que o
meio tem de conduzir calor.
Reescrevendo a equação anterior, estabelecendo uma constante de
proporcionalidade entre as variáveis, teremos:
qx = k. A. (ΔΔT/ΔΔx).

O que representa k nesta equação?

A

A constante de Stefan-Boltzmann da condução do material

B

A emissividade do material

C

a constante de convecção

D

a condutibilidade térmica do material
Você assinalou essa alternativa (D)

Questão 6/10 - Transferência de Calor
 Ler em voz alta
Determinar o fluxo de calor por convecção forçada que ocorre dentro de um tubo
liso, sabendo que o tubo está a 80°C e água está a 32°C. Observar que há uma
velocidade crítica de circulação de 25 m/s e o diâmetro interno do tubo é de 2”.








A

q' = 2,44 W/m2

B

q' = 2,44 kW/m2

C

q' = 2,44 MW/m2
Você assinalou essa alternativa (C)

D

q' = 2,44 GW/m2

Questão 7/10 - Transferência de Calor
 Ler em voz alta
Determinar o fluxo de calor e o coeficiente de transferência de calor por
convecção, para a ebulição da água em um Boiler de aço do tipo AISI 304 polido,
sabendo que a água está a 102°C e a temperatura da superfície do sólido está a
117°C.






A

309072 W/m2 e 20604,8 W/m2K
Você assinalou essa alternativa (A)

B

30907,2 W/m2 e 2060,48 W/m2K

C

3090,72 W/m2 e 206,048 W/m2K

D

309,072 W/m2 e 20,6048 W/m2K

Questão 8/10 - Transferência de Calor
 Ler em voz alta
Uma tubulação de aço inoxidável do tipo AISI 316, de 1 polegada de diâmetro
interno com 1mm de espessura de parede é isolado externamente com manta de
Poliestireno Extrudado R-12, com espessura de 30mm. Sabendo que dentro deste
duto circula ar aquecido a 327°C e que a temperatura ambiente externa a
tubulação é de 30°C, determinar quantidade de calor perdida para o meio externo,
por metro de tubulação.






A

q/L = - 435,5 kW/m

B

q/L = - 43,55 kW/m

C

q/L = - 43,55 W/m
Você assinalou essa alternativa (C)

D

q/L = - 435,5 W/m

Questão 9/10 - Transferência de Calor
 Ler em voz alta
Uma parede plana composta de uma camada interna de compensado de madeira
de 20mm, seguida de aglomerado de alta densidade de 12 mm de espessura, e
madeira de lei de 10mm. Determinar a quantidade de calor unidirecional que
passa por esta parede, sabendo que a temperatura externa média é de 32°C e a
interna é mantida a 24°C e que a área de seção transversal da parede é de 60 m2.





A

q = 1600 W
Você assinalou essa alternativa (A)

B

q = 160 W

C

q = 16000 W

D

q = 160000 W

Questão 10/10 - Transferência de Calor
 Ler em voz alta
Considere os processos de transferência de calor por radiação na superfície de
um corpo de radiação ideal, chamada de corpo negro. A radiação emitida por essa
superfície tem sua origem na energia térmica da matéria. Essa energia é
delimitada pela superfície e pela taxa na qual a energia é liberada por unidade de
área (W/m2 ), sendo chamada de poder emissivo da superfície (E). E = q/A.
Há um limite superior para o poder emissivo, o qual é determinado pela
equação: q = = σσ .A.T 4
Esta equação representa qual lei da transferência de calor?

A

Lei de Carnot da radiação.

B

Lei de Stefan-Boltzmann da radiação.
Você assinalou essa alternativa (B)

C

Lei de Newton da radiação.

D

Lei de Fourier da radiação.
