William Lombardi
RA 11050915

Relatório 1 – Comunicação Digital

O experimento demonstrou que o pulso sinc ideal gera um sinal polar que, nos
instantes de amostragem múltiplos do tempo de bit 𝑇𝑏, atinge os valores dos
símbolos transmitidos [-1, 1]. Este comportamento confirma a propriedade de
Nyquist, necessária para alcançar interferência intersimbólica (ISI) nula nos
pontos de amostragem ideais. Ao observar o pulso sinc no domínio do tempo,
notou-se que ele é máximo em 𝑡 = 0 e tem zeros em todos os múltiplos inteiros
não nulos de 𝑇𝑏. A forma de onda final, gerada pela convolução do pulso sinc
com os símbolos polares, demonstra que nos instantes de amostragem múltiplos
de 𝑇𝑏, o sinal resultante alcança os valores dos símbolos transmitidos [−1, 1],
enquanto fora desses instantes, o sinal oscila devido à contribuição das caudas
dos pulsos adjacentes.

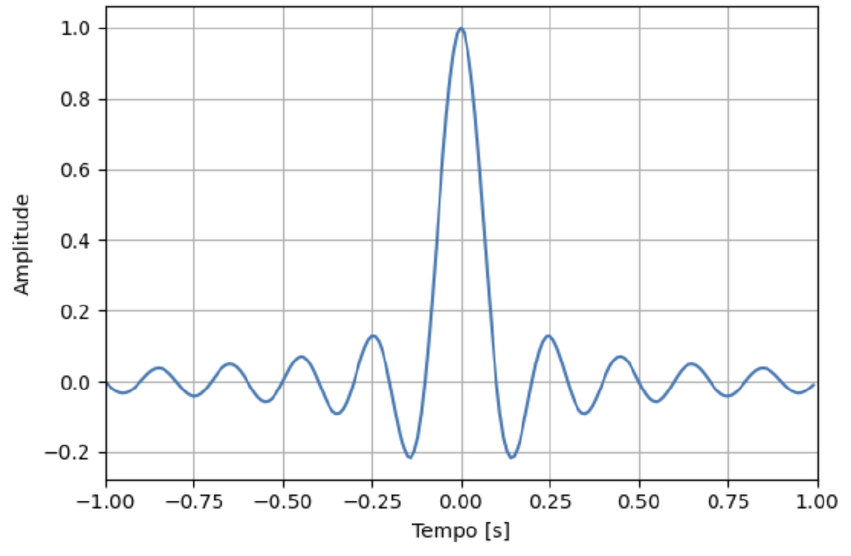

Figura 1 – pulso sinc com valor máximo em 𝑡 = 0

Figura 2 – sequência de símbolos polares a cada 𝑇𝑏 segundos

Figura 3 – fórmula de onda final

A análise da densidade espectral de potência (PSD) do sinal com pulso sinc ideal
ajuda a determinar a largura de banda ocupada e revelou que essa ocupação é
a mínima possível, teoricamente
𝑅𝑏
2
, sendo esta a largura de banda de Nyquist.
O diagrama de olho (Figura 4) exibe este cenário, com a máxima abertura vertical
no instante de amostragem ideal (geralmente 𝑡 = 0), indicando uma margem
ideal contra ruído e a ausência de ISI, já que esta não deve ser observada nos
instantes de amostragem ideais, uma vez que o pulso sinc é um pulso ideal que
satisfaz a condição de Nyquist para ISI nula.


Figura 4 – Diagrama de olho no instante ideal de amostragem, onde a abertura vertical é
máxima

Ao examinar o pulso do cosseno levantado (Figura X.3, a ser incluída) com um
fator de roll-off (r), por exemplo, r = 0.8, o pulso também apresenta zeros em
múltiplos de 𝑇𝑏, satisfazendo a condição de ISI nula nos instantes de
amostragem, semelhante ao pulso sinc. Assim como o sinc, ele é projetado para
garantir ISI nula nos instantes de amostragem. A principal característica deste
pulso é o fator de roll-off 𝑟, que varia entre 0 (sinc puro) e 1. Ao alterar o roll-off,
por exemplo para r = 0.1, o pulso no tempo se assemelha mais ao sinc puro, mas
ainda permite a recuperação dos símbolos transmitidos, desde que o canal não
introduza distorções significativas. A variação de 𝑟 afeta o formato do pulso e a
largura de banda. Aumentos no fator 𝑟 resultam em um pulso que decai mais
rapidamente no tempo, o que pode ser vantajoso para a robustez do sistema
contra imprecisões de sincronismo. Entretanto, essa robustez é obtida à custa
de uma maior largura de banda. A geração e comparação dos pulsos para três
valores diferentes de roll-off (r = 0.1,0.5,1.0) revela que o aumento de r torna o
pulso menos extenso no tempo, o que auxilia contra imperfeições temporais.

Figura 5 – alteração do roll-off e seus reflexos no formato de pulso e largura de banda


Figura 6 – pulso de cosseno levantado com diverentes valores para o roll-out (r = 0, 0.1 e 0.5,
respectivamente)
A largura de banda teórica 𝐵 do pulso de cosseno levantado é diretamente
proporcional ao 𝑟: 𝐵 =
𝑅𝑏
2
(1 + 𝑟). A PSD confirmou que, ao aumentar 𝑟 de 0 para
1, a largura de banda ocupada aumenta, chegando ao dobro da largura de banda
de Nyquist quando 𝑟 = 1. Observou-se que mesmo com um roll-off baixo (como
𝑟 = 0,1), ainda é possível recuperar os símbolos transmitidos.
A adição de ruído com variância 𝑛𝑣𝑎𝑟 ao sinal ruidoso resultou em desvios dos
valores de 1−
+ nos instantes de amostragem.
Para uma variância baixa como, por exemplo, 𝑛𝑣𝑎𝑟 = 0,1, o desvio é pequeno, e
a recuperação dos símbolos é viável com alta probabilidade. De forma contrária,
para uma variância 𝑛𝑣𝑎𝑟 > 0,9, a amplitude do ruído se torna comparável à
amplitude do sinal e o ruído frequentemente força o sinal a cruzar o limiar de
decisão, resultando em erros na recuperação de símbolo.


Figura 7 – Diagrama de olho com variância 𝑛𝑣𝑎𝑟 = 0.1
O diagrama de olho ruidoso demonstrou que o ruído causa uma dispersão
vertical (borramento) do olho, reduzindo a margem contra erros, sendo este
efeito mais evidente para variâncias maiores.

Figura 8 – Diagrama de olho com variância 𝑛𝑣𝑎𝑟 = 0.3 | 0.9 respesctivamente

A simulação de um canal limitado em banda, modelado como um filtro FIR,
introduziu distorções que a formatação de pulso original não pode combater. O
sinal na saída do canal apresentou atenuação e sofreu com a ISI.
A ISI causada pelo canal impediu que o sinal atingisse os valores originais nos
instantes de amostragem, tornando a recuperação dos símbolos difícil ou
impossível sem equalização, especialmente quando o Tempo de Canal 𝑇𝑐𝑎𝑛𝑎𝑙 é
grande (𝑇𝑐𝑎𝑛𝑎𝑙 > 5). O diagrama de olho resultante evidenciou este problema,
mostrando um fechamento significativo tanto horizontal quanto vertical,
característico da distorção de ISI. Uma redução no 𝑇𝑐𝑎𝑛𝑎𝑙 para 1 diminuiria a
severidade da ISI, mantendo o olho mais aberto e facilitando a recuperação.

Figura 9 – Diagrama de olho com 𝑇𝑐𝑎𝑛𝑎𝑙 = 1, 3 e 5, respectivamente
