Lista de exercícios – REMA II
Aluno___________________________________________________
Curso___________________________________________________

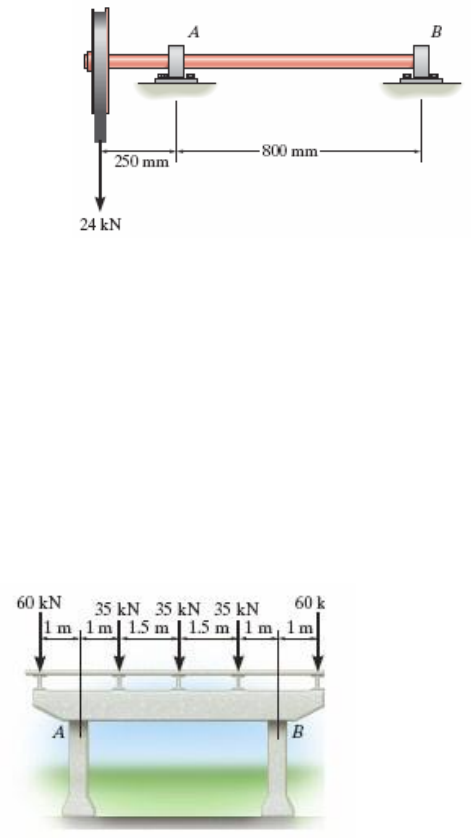

1) Represente graficamente os diagramas de força cortante e momento fletor para o eixo. Os
mancais em A e B exercem somente reações verticais no eixo.









2) Um suporte de concreto armado é usado para apoiar as longarinas da plataforma de uma
ponte. Represente graficamente os diagramas de força cortante e momento para o suporte
quando submetido à carga das longarinas mostradas na figura. Considere que as colunas A e
B exercem somente reações verticais no suporte.





3) Represente graficamente os diagramas de força cortante e momento fletor para a viga.









4) Um elemento com as dimensões mostradas na figura deverá ser usado para resistir a um
momento fletor interno M = 2 kN.m. Determine a tensão máxima no elemento se o momento
for aplicado (a) em torno do eixo z e (b) em torno do eixo y. Trace um rascunho da
distribuição de tensão para cada caso.





5) A haste de aço com diâmetro de 20 mm está sujeita a um momento interno M = 300 N.m.
Determine a tensão criada nos pontos A e B. Além disso, trace um rascunho de uma visão
tridimensional da distribuição de tensão que age na seção transversal.







6) Determine o momento M que deve ser aplicado à viga de modo a criar uma tensão de
compressão no ponto D 𝜎𝐷 = 30 MPa. Além disso, trace um rascunho da distribuição de
tensão que age na seção transversal e calcule a tensão máxima desenvolvida na viga.









7) A peça de mármore, que podemos considerar como um material linear elástico frágil, tem
peso específico de 24 𝑘𝑁/𝑚3 e espessura de 20 m. Calcule a tensão de flexão máxima na
peça se ela estiver apoiada a) em seu lado e b) em suas bordas. Se a tensão de ruptura for
𝜎𝑟𝑢𝑝 = 1,5 MPa, explique as consequências de apoiar a peça em cada uma das posições.






8) A viga em T está sujeita a um momento fletor M = 15 kN.m direcionado, como mostra a
figura. Determine a tensão de flexão máxima na viga e a orientação do eixo neutro. A
localização y do centroide, C, deve ser determinada.




9) O momento interno resultante que age na seção transversal da escora de alumínio tem valor
de M = 520 N.m e está direcionado como mostra a figura. Determine a tensão de flexão
máxima na escora. A localização y do centroide C da área da seção transversal da escora
deve ser determinada. Especifique, também, a orientação do eixo neutro.







10) A tábua é usada como uma trave de assoalho simplesmente apoiada. Se um momento fletor
M = 1,2 kN.m for aplicado a 3º em relação ao eixo z, determine a tensão desenvolvida na
tábua no canto A. Compare essa tensão com a desenvolvida pelo mesmo momento aplicado
ao longo do eixo z (θ = 0º). Qual é o ângulo para o eixo neutro quando θ = 3º? Comentário:
Normalmente, as tábuas do assoalho seriam pregadas à parte superior da viga de modo que
θ~0º e a alta tensão devido a um mau alinhamento eventual não ocorreria.



11) As partes superior e inferior da viga de madeira são reforçadas com tiras de aço, como mostra
a figura. Determine a tensão de flexão máxima desenvolvida na madeira e no aço se a viga
for submetida a um momento fletor M = 5 kN.m. Trace um rascunho da distribuição de
tensão que age na seção transversal. Considere Emad = 11 GPa, Eaço = 200 GPa.






12) A viga composta é feita de aço A-36 (A) e latão vermelho C83400 (B) e tem a seção
transversal mostrada na figura. Se for submetida a um momento M = 6,5 kN.m, determine a
tensão máxima no latão e no aço. Determine também a tensão em cada material na junção
entre eles.






13) Dormentes de ferrovia devem ser projetados para resistir a grandes carregamentos de
cisalhamento. Se o dormente for submetido a cargas de 150kN exercidas pelos trilhos e o
leito de cascalho exerce uma reação distribuída como mostra a figura, determine a
intensidade w para o equilíbrio e determine a tensão de cisalhamento máxima no dormente.








14) A viga é composta por três peças de plástico coladas na linha de junção A e B. Se for
submetida ao carregamento mostrada na figura, determine a força de cisalhamento vertical
à qual resiste à aba superior da viga na seção crítica. Os apoios em C e D exercem somente
reações verticais sobre a viga.












15) Uma viga é feita de três pranchas, com seção transversal de 20 3 100 mm, pregadas umas às
outras (Fig. 6.9). Sabendo que o espaçamento entre os pregos é de 25 mm e que a força
cortante vertical na viga é V 5 500 N, determine a força cortante em cada prego.









16) O suporte de aço é usado para ligar as extremidades de dois cabos. Se a tensão normal
admissível para o aço for 𝜎𝑎𝑑𝑚 =120 MPa, determine a maior força de tração P que pode
ser aplicada aos cabos. O suporte tem espessura de 12 mm e largura de 18 mm.










17) O painel de sinalização uniforme pesa 7,5 kN e é suportado pelo tubo AB que tem raio
interno de 68 mm e raio externo de 75 mm. Se a parte frontal do painel estiver sujeita a uma
pressão uniforme do vento p = 8 kN/m², determine o estado de tensão nos pontos C e D.
Mostre os resultados em um elemento de volume diferencial localizado em cada um desses
pontos. Despreze a espessura do painel de sinalização e considere que ele está apoiado ao
longo da borda do tubo.











18) O estado de tensão em um ponto é mostrado no elemento. Determine (a) as tensões principais
e (b) a tensão de cisalhamento máxima no plano e a tensão normal média no ponto.
Especifique a orientação do elemento em cada caso.






19) Um bloco de madeira falhará, se a tensão de cisalhamento que age ao longo da fibra for 3,85
MPa. Se a tensão normal σx = 2,8 MPa, determine a tensão de compressão σy necessária para
provocar ruptura.








20) O tubo da perfuratriz tem diâmetro externo de 75 mm, espessura de parede de 6 mm e pesa
0,8 kN/m. Se for submetido a um torque e a carga axial como mostra a figura, determine (a)
as tensões principais e (b) a tensão de cisalhamento máxima no plano em um ponto sobre a
sua superfície na seção a.










21) A tensão em um ponto é mostrada no elemento. Determine as tensões principais e a tensão
de cisalhamento máxima absoluta.
