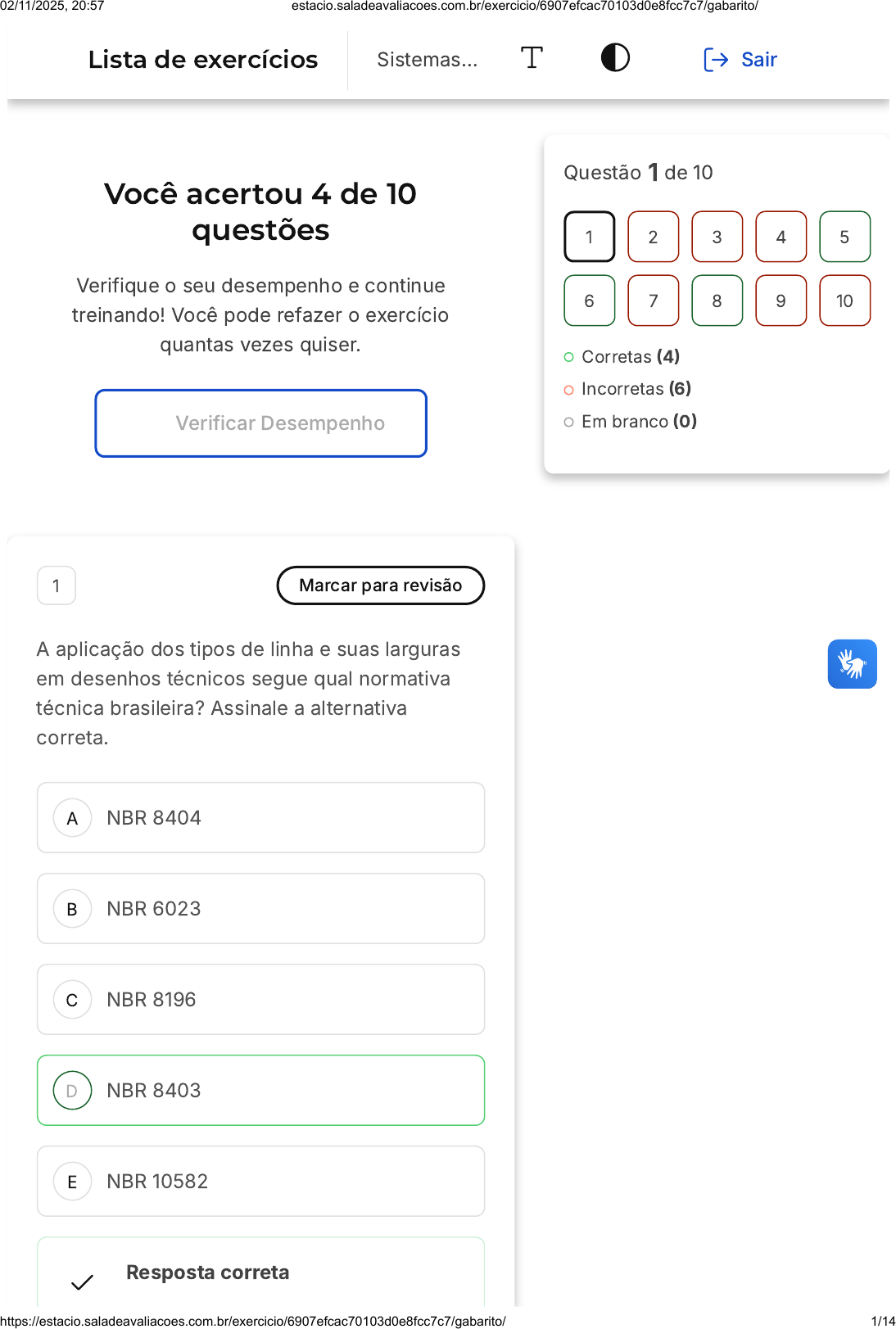

Você acertou 4 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
A aplicação dos tipos de linha e suas larguras
em desenhos técnicos segue qual normativa
técnica brasileira? Assinale a alternativa
correta.
NBR 8404
NBR 6023
NBR 8196
NBR 8403
NBR 10582
Resposta correta
Questão 1 de 10
Corretas (4)
Incorretas (6)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Sistemas… Sair
02/11/2025, 20:57 estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/ 1/14
A
B
C
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A NBR 8403 é a norma brasileira que
define os tipos de linha e suas larguras em
desenhos técnicos. Ela é utilizada para
garantir a padronização e a clareza dos
desenhos, facilitando a sua compreensão
por parte de todos os envolvidos no
processo.
2 Marcar para revisão
 (Prova Desenhista – TJ-RS– FAURGS – 2012) A
questão refere-se à tabela a seguir, que
apresenta a configuração de um arquivo para
impressão:
Para criar três layers com o objetivo de
representar, em uma planta baixa em desenho
técnico, as paredes cortadas, os degraus de
uma escada em vista e a projeção da cobertura
acima do plano de corte, quais os melhores
itens a serem utilizados, respectivamente?
Itens A, B e C.
Itens C, B e A
Itens F, B e H.
02/11/2025, 20:57 estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/ 2/14
D
E
A
B
Itens H, D e A.
Itens E, F e G.
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
Os itens F, B e H são apropriados para
representar, respectivamente, paredes
cortadas, degraus de escada em vista e
projeção da cobertura. As demais opções
não combinam adequadamente as layers
com os elementos descritos.
3 Marcar para revisão
Em relação às coordenadas no AutoCAD,
podemos dizer:
As coordenadas absolutas têm como
base o zero absoluto (canto inferior
esquerdo da tela gráfica) do AutoCAD
(interseção do eixo X com o eixo Y).
Para digitar um par ordenado de
coordenada, deve-se digitar um
comando de desenho como Line ou
Point e digitar a coordenada na forma
X,Y.
02/11/2025, 20:57 estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/ 3/14
C
D
E
As coordenadas relativas se
diferenciam das absolutas, pois essas
(relativas) têm como referência o
ponto anterior e precisa do @ antes da
coordenada para ser interpretada.
As coordenadas relativas polares
expressam um vetor. Seu comando é
precedido do símbolo @, depois vem a
distância do vetor, em seguida o
símbolooutras peças gráficas, como fachadas
ou plantas de situação.
7 Marcar para revisão
A normatização do desenho atende a padrões
internacionais, como a ISO (International
02/11/2025, 20:57 estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/ 8/14
A
B
C
D
E
Organization for Standardization). Qual das
alternativas abaixo está errada?
Cada país tem normas próprias, mas
baseadas na ISO.
No Brasil, as normas são editadas pela
ABNT (Associação Brasileira de
Normas Técnicas).
Se o desenhista for bom, ele não
precisa seguir as normas técnicas,
pois irá conseguir passar sua ideia
para o receptor.
O objetivo das normatizações é criar
uma linguagem universal de desenho
técnico.
As normas técnicas devem ser
seguidas em todo projeto, mesmo nos
de pequeno porte.
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: Se o desenhista for bom,
ele não precisa seguir as normas técnicas,
pois irá conseguir passar sua ideia para o
receptor.
As normas técnicas são criadas para
garantir a qualidade e a segurança dos
projetos. Elas devem ser seguidas por
02/11/2025, 20:57 estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/ 9/14
A
B
C
todos os desenhistas, independentemente
de sua habilidade.
8 Marcar para revisão
O detalhamento de um projeto técnico inclui
representação de materiais, elementos
estruturais e esquadrias, obedecendo a normas
e padrões estabelecidos para clareza do
projeto.
Analise as sentenças abaixo sobre o
detalhamento no projeto técnico:
I. As hachuras entre linhas que representam
vedações verticais podem variar conforme o
material utilizado.
II. Paredes em corte possuem traço mais
grosso, enquanto paredes em vista são
representadas com traço mais fino.
III. Não há necessidade de projeto específico
para detalhamento de esquadrias, sendo
responsabilidade do fabricante.
IV. Elementos de piso têm linhas mais finas no
desenho, por estarem distantes do plano de
corte.
V. Paredes em vista abaixo da linha de corte
são desenhadas com traços mais finos.
I, II, III e IV
I, II, IV e V
II, III e IV
02/11/2025, 20:57 estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/ 10/14
D
E
I, III, IV e V
I, II, III e V
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Estão corretas as sentenças I, II, IV e V. As
hachuras refletem materiais (I), paredes em
corte e vista têm traços diferenciados (II e
V) e elementos de piso usam traços mais
finos (IV). A afirmativa III está incorreta,
pois o detalhamento de esquadrias faz
parte do projeto técnico.
9 Marcar para revisão
O AutoCAD possui recursos como a caixa de
comando, ribbons e diferentes formatos de
arquivo. Dominar esses elementos é essencial
para produtividade e precisão no desenho
técnico.
Analise as sentenças sobre os recursos do
AutoCAD e identifique as corretas:
I. A caixa de comando é o local onde o usuário
interage com o software, digitando comandos.
II. O sistema Ribbon funciona de forma similar
ao dos pacotes Office.
III. Os formatos DWG e DXF são amplamente
utilizados pelo AutoCAD.
IV. O Paper Space é um espaço tridimensional
usado para desenho técnico.
02/11/2025, 20:57 estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/ 11/14
A
B
C
D
E
V. O AutoCAD permite impressão no formato
PDF.
I, II, III e V
I, II e IV
II, III, IV e V
I, II, III, IV e V
I, III e V
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
Estão corretas as sentenças I, II, III e V. A
caixa de comando, sistema Ribbon,
formatos DWG/DXF e impressão em PDF
fazem parte do AutoCAD. A sentença IV
está incorreta, pois o Paper Space não é
tridimensional, mas sim um espaço para
configurar pranchas e layouts.
10 Marcar para revisão
No AutoCAD, as camadas (layers) organizam
diferentes elementos do projeto. Elas podem
ser isoladas, congeladas e editadas sem afetar
os demais elementos do desenho.
02/11/2025, 20:57 estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/ 12/14
A
B
C
D
E
Sobre o uso das camadas (layers) no AutoCAD,
analise as sentenças abaixo e identifique as
corretas:
I. O botão Isolate (LAYISO) serve para isolar
uma layer no desenho.
II. Quando o botão Isolate é usado, as camadas
selecionadas permanecem visíveis, as demais
são deletadas.
III. As layers podem ter suas cores e nomes
alterados a qualquer momento no projeto.
IV. Recomenda-se configurar as layers com
cores iguais para elementos que compartilham
as mesmas configurações de impressão.
V. A espessura de impressão pode ser
configurada por layer e pela cor da camada.
I, II, III, IV e V
I, III, IV e V
II, III e IV
I, II e III
III, IV e V
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
Estão corretas as sentenças I, III, IV e V. O
botão Isolate isola camadas, as layers
podem ter cor e nome alterados, elementos
com mesma configuração devem
02/11/2025, 20:57 estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907efcac70103d0e8fcc7c7/gabarito/ 13/14
compartilhar cor e a espessura de
impressão pode ser configurada pela layer.
A sentença II está incorreta ao afirmar que
camadas são deletadas; na verdade, ficam
ocultas e podem ser reexibidas.
