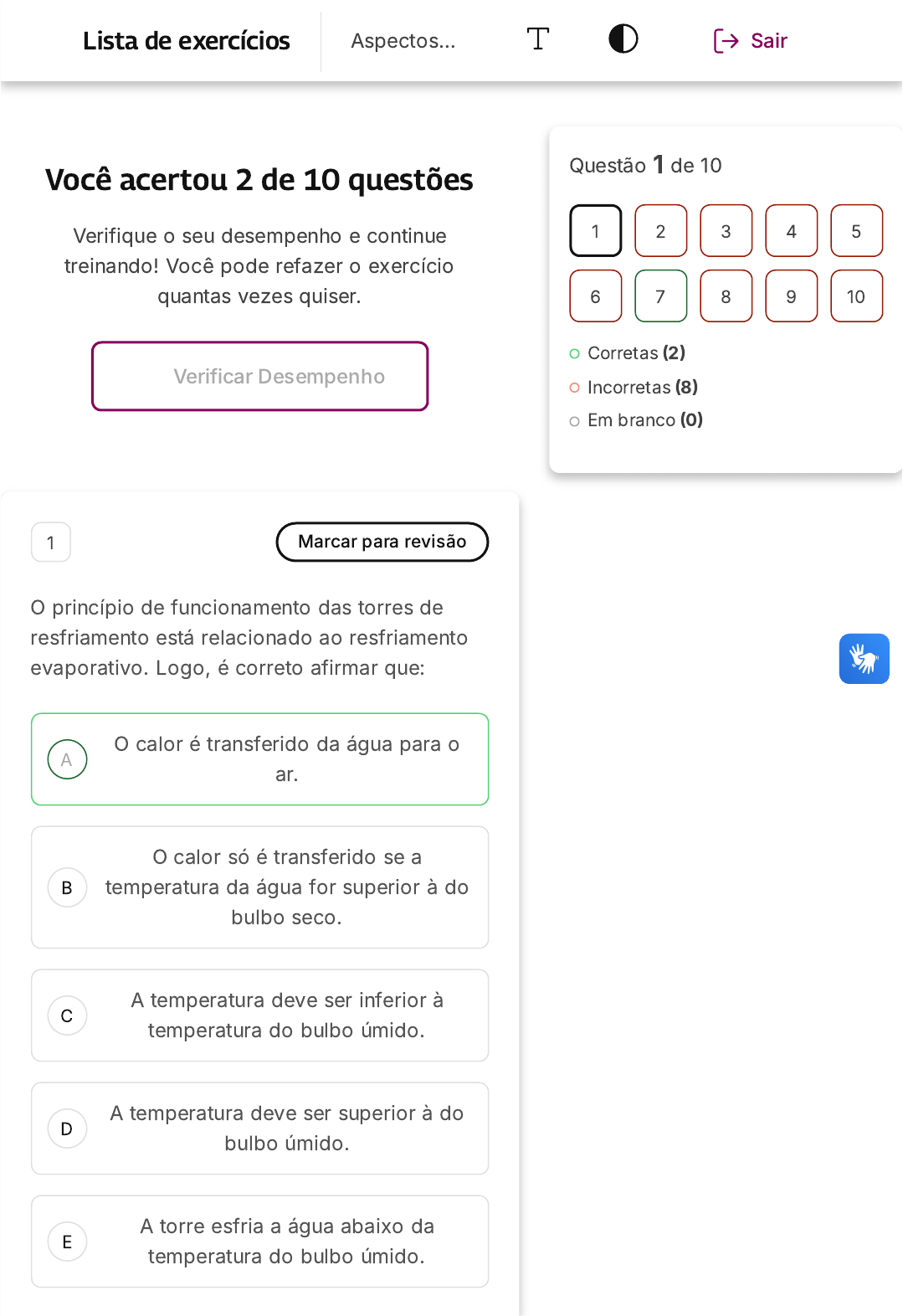

Você acertou 2 de 10 questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
O princípio de funcionamento das torres de
resfriamento está relacionado ao resfriamento
evaporativo. Logo, é correto afirmar que:
O calor é transferido da água para o
ar.
O calor só é transferido se a
temperatura da água for superior à do
bulbo seco.
A temperatura deve ser inferior à
temperatura do bulbo úmido.
A temperatura deve ser superior à do
bulbo úmido.
A torre esfria a água abaixo da
temperatura do bulbo úmido.
Questão 1 de 10
Corretas (2)
Incorretas (8)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Aspectos… Sair
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A torre de resfriamento é o equipamento
responsável por realizar um tipo especial
de troca de calor. Nesse processo, os
fluidos, que são o ar e a água, estão
fisicamente em contato, o que permite que
a troca de calor ocorra principalmente por
meio da evaporação. Portanto, a
alternativa correta é a "A", que afirma que o
calor é transferido da água para o ar, o que
está de acordo com o princípio de
funcionamento das torres de resfriamento.
2 Marcar para revisão
Os incêndios são classificados de acordo com
o material combustível neles envolvidos para
que possa ser adotada a medida de combate
mais eficaz. Considerando as classes dos
incêndios e a forma mais adequada para
combatê-los, analise as assertivas e identifique
com V as verdadeiras e com F as falsas.
I. O bicarbonato de sódio é um agente extintor
recomendado para classes de incêndio B.
II. Os incêndios classe C ocorrem em
equipamentos elétricos energizados como
motores, transformadores, quadros de
distribuição, fios etc. Nesse caso, o melhor
agente extintor é o gás Carbônico.
III. Os materiais de classe A são considerados
inflamáveis, tais como gasolina, tintas, óleos
etc. Um incêndio envolvendo esse tipo de
A
B
C
D
E
material é mais bem combatido com água em
abundância para diluir o líquido inflamável.
A alternativa que contém a sequência correta,
de cima para baixo, é:
F - V - F.
F - F - V.
F - V - V.
V - V - F.
V - F - V.
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
As afirmações I e II estão corretas. O
bicarbonato de sódio é, de fato, um agente
extintor recomendado para incêndios da
classe B, que envolvem líquidos
inflamáveis. Da mesma forma, os incêndios
da classe C, que ocorrem em
equipamentos elétricos energizados, são
mais efetivamente combatidos com o uso
de gás Carbônico, conforme afirmado na
assertiva II. No entanto, a afirmação III está
incorreta. Os materiais de classe A são
materiais comuns, como madeira, papel,
tecidos, entre outros, e não gasolina, tintas,
óleos, que são, na verdade, materiais de
classe B. Além disso, a água não é o
método mais eficaz para combater
A
B
incêndios envolvendo esses materiais
inflamáveis, pois pode espalhar o fogo ao
invés de extinguí-lo. Portanto, a sequência
correta é V - V - F, correspondendo à
alternativa D.
3 Marcar para revisão
Os fios e cabos possuem a capa colorida para
identificar a função desempenhada em uma
instalação elétrica predial ou residencial.
Apesar de não se poder confiar completamente
nesta disposição de cores, pois há sempre o
risco da instalação elétrica predial, quando foi
realizada, não ter sido de acordo com as
normas ou por ser antiga ou simplesmente por
não ter sido de fato projetada, a NBR 5410
determina o padrão de cores dos condutores
elétricos em instalação elétrica predial ou
residencial de baixa tensão:
Condutor azul claro é utilizado para o_______;
Condutor verde é usado para o________;
Condutor verde e amarelo é utilizado para
______ ou________________; Condutores amarelo,
branco, vermelho ou preto são usados para
__________. Os termos que completam
corretamente o texto acima são,
respectivamente:
Fase/ Terra/ Terra/ PEN (condutor de
proteção e neutro) / Neutro.
Terra /Neutro / Terra/ PEN (condutor
de proteção e neutro) / Fase.
C
D
E
Neutro/ Terra/ Terra/ PEN (condutor
de proteção e neutro) / Fase.
Neutro/ Terra/ Terra/Neutro / Fase.
PEN (condutor de proteção e neutro) /
Neutro/ Terra/ PEN (condutor de
proteção e neutro) / Fase.
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
De acordo com a NBR 5410, que
estabelece as normas para instalações
elétricas de baixa tensão, o condutor de
cor azul claro é utilizado para identificar o
neutro. O condutor de cor verde é usado
para identificar o terra. O condutor de cor
verde e amarelo é utilizado para identificar
o terra ou o PEN, que é o condutor de
proteção e neutro. Já os condutores de
cores amarelo, branco, vermelho ou preto
são usados para identificar a fase.
Portanto, a alternativa C preenche
corretamente as lacunas do enunciado,
seguindo as normas estabelecidas pela
NBR 5410.
4 Marcar para revisão
Tomando como base a NBR 5626 que trata
sobre instalação predial de água, analise as
seguintes afirmações:
A
B
C
D
E
I. Toda instalação de água fria deve preservar a
potabilidade da água;
II. Toda instalação de água fria deve garantir o
fornecimento de água de forma contínua, maior
que a quantidade adequada e com pressões e
velocidades maiores que as satisfatórias para o
perfeito funcionamento dos aparelhos
sanitários, peças de utilização e demais
componentes;
III. Toda instalação de água fria deve promover
economia de água e de energia;
IV. Toda instalação de água fria deve
possibilitar manutenção fácil e econômica;
Assinale a alternativa correta:
Todas as afirmações estão corretas.
Todas as afirmações não estão
corretas.
Apenas as afirmações I e III estão
corretas.
Apenas a afirmação I não está correta.
Apenas a afirmação II não está
correta.
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
A alternativa II apresenta uma informação
incorreta. Segundo a NBR 5626, as
instalações de água fria devem ser
projetadas e construídas de modo a
A
B
C
garantir o fornecimento de água de forma
contínua, porém em quantidade suficiente,
e não maior que a adequada. Além disso,
as pressões e velocidades devem ser
adequadas, e não maiores que as
satisfatórias, para o perfeito funcionamento
dos aparelhos sanitários, peças de
utilização e demais componentes. As
instalações também devem preservar
rigorosamente a qualidade da água do
sistema de abastecimento e proporcionar o
máximo conforto aos usuários, incluindo a
redução dos níveis de ruído. Portanto, a
alternativa correta é a E, que afirma que
apenas a afirmação II não está correta.
5 Marcar para revisão
Possuir um sistema eficiente de rota de fuga é
de suma importância para garantir que as
pessoas encontrem com facilidade e segurança
um local que não apresente fogo.
Considerando então o sistema de rota de fuga,
são dispositivos utilizados para isolamento e
proteção das rotas de fuga, retardando a
propagação do fogo e da fumaça:
Os sistemas de CFTV.
Os sprinklers.
Os extintores de incêndio.
D
E
Os mangotinhos.
As portas corta-fogo.
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
As portas corta-fogo são dispositivos
essenciais para o isolamento e proteção
das rotas de fuga em caso de incêndio.
Elas são projetadas para resistir ao fogo e
retardar sua propagação, permitindo que
as pessoas tenham tempo para evacuar o
local com segurança. Além das portas
corta-fogo, outros elementos podem
contribuir para a proteção das rotas de
fuga, como paredes e platibandas (abas)
de segurança, pisos, tetos e paredes
incombustíveis, vidros resistentes no
mínimo 60 min ao fogo, compartimentaçãode áreas e isolamento de risco. No entanto,
dentre as opções apresentadas na questão,
a alternativa que se refere a um dispositivo
utilizado para o isolamento e proteção das
rotas de fuga é a porta corta-fogo.
6 Marcar para revisão
A respeito do fornecimento de energia elétrica
em tensão ___________ existem as edificações
___________ em que se aplica a instalações com
carga ___________ de até ___________, a serem
A
B
C
D
E
ligadas nas redes ___________ de distribuição
___________ da concessionária.
As lacunas I, II, III, IV e V são preenchidas,
correta e respectivamente, por:
Primária, individuais, demanda, 75 kW,
aéreas, secundárias.
Secundária, individuais, instalada, 95
kW, subterrâneas, primárias.
Secundária, coletivas, demandada, 75
MW, aéreas, primárias.
Secundária, individuais, instalada, 75
kW, aéreas, secundárias.
Primária, coletivas, demandada, 95
kW, subterrâneas, primárias.
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
A energia elétrica que é fornecida para
edificações individuais é em tensão
secundária, com carga instalada de 75 kW.
Esse sistema ligado nas redes aéreas de
distribuição secundárias da concessionária.
7 Marcar para revisão
A
B
C
Uma escada rolante é um método de transporte
que consiste em uma escada inclinada cujos
degraus movem-se para cima ou para baixo
permanecendo numa posição horizontal. De
forma que, para a execução e instalação de um
projeto de escada rolante, são utilizados vários
termos. Considerando então esses termos,
avalie as definições abaixo.
I. Protetores de entrada de corrimãos:
posicionados em cada uma das entradas, são
componentes de segurança que dificultam a
entrada de corpos estranhos junto com os
corrimãos;
II. Guarda-corpo (ou balaustrada): é o conjunto
estrutural compreendido acima dos degraus,
dos dois lados da escada ou da esteira rolante,
com a função de proteger os passageiros
limitando a largura;
III. Fechamento lateral: é a proteção lateral da
escada ou esteira rolante que impede a entrada
de corpos estranhos;
IV. Pentes: componentes de segurança
posicionados junto às entradas dos degraus ou
pallets, que entrosados com os degraus,
minimizam a possibilidade de apreensão de
corpos estranhos;
V. Soleira (ou placa-pente): dispositivo de
segurança eletromecânico destinado a garantir
o desligamento da escada ou esteira rolante em
caso de impacto ou apreensão de corpo
estranho nos pentes;
Assinale a alternativa correta:
Todas as afirmações estão corretas.
Todas as afirmações não estão
corretas.
Apenas as afirmações I, III e V estão
corretas.
D
E
Apenas a afirmação I não está correta.
Apenas a afirmação II não está
correta.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
As afirmações I, II, III, IV e V estão corretas.
Elas descrevem corretamente os
componentes e funções de uma escada
rolante. O protetor de entrada de
corrimãos, o guarda-corpo, o fechamento
lateral, os pentes e a soleira são todos
elementos essenciais para a segurança e o
funcionamento adequado de uma escada
rolante. Portanto, a alternativa que afirma
que todas as afirmações estão corretas é a
resposta correta.
8 Marcar para revisão
A instalação de ar-condicionado residencial tem
o objetivo de fornecer aos usuários o maior
conforto possível, levando em consideração
tudo que está inserido neste meio, de modo a
garantir uma climatização segura e eficiente.
Nesse contexto, é correto afirmar que:
A
B
C
D
E
O condicionador de ar portátil é um
equipamento dividido, no qual o
circuito de refrigeração é separado
em duas unidades, uma interna e a
outra externa, que são interligadas por
um par de tubulação de fluido
frigorífico e cabeamento elétrico.
Para a viabilidade da instalação
elétrica, as unidades interna e externa
devem ser protegidas de forma
independente por fusíveis ou
disjuntores contra sobrecarga e curto-
circuito.
Os suportes da unidade externa do
equipamento devem ser
dimensionados considerando-se duas
vezes o peso da unidade
condensadora.
O projeto de instalação deve
contemplar o isolamento térmico das
tubulações de fluido frigorífico com o
intuito de intensificar a condensação
superficial da água e reduzir a perda
de calor.
Para ser considerado um
condicionador de ar residencial, a
capacidade máxima do equipamento
deve ser de 30.000 BTU/h.
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
A
B
Gabarito Comentado
A alternativa correta é a B. A instalação de
um ar-condicionado residencial requer uma
série de cuidados para garantir a
segurança e eficiência do sistema. Entre
esses cuidados, está a proteção das
unidades interna e externa contra
sobrecarga e curto-circuito. Isso é feito por
meio de fusíveis ou disjuntores, que são
dispositivos de segurança que interrompem
a corrente elétrica quando ela ultrapassa
um limite pré-estabelecido, evitando danos
ao equipamento e possíveis acidentes.
Portanto, para a viabilidade da instalação
elétrica, é fundamental que as unidades
interna e externa sejam protegidas de
forma independente.
9 Marcar para revisão
Considere a afirmação:
A instalação do padrão de entrada é composta
por ____________, poste ____________ de concreto
ou ferro, caixas ou conjunto de caixas que
comportam o centro de ____________ e de
____________ e dispositivos de proteção e
____________.
As lacunas I, II, III, IV e V são preenchidas,
correta e respectivamente, por:
Ramal de entrada, público, medição,
prevenção, aterramento.
Ramal de entrada, particular, aferição,
proteção, soterramento.
C
D
E
Ramal de entrada, particular, medição,
proteção, aterramento.
Ramal de entrada, público, aferição,
prevenção, soterramento.
Ramal de entrada, particular, aferição,
proteção, aterramento.
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
Para a instalação de um padrão de entrada
é necessário ter na instalação o ramal de
entrada, o poste particular de concreto ou
ferro ou aço galvanizado, o sistema de
medição que é composto por caixas ou um
conjunto de caixas, e, por fim, do sistema
de proteção e aterramento.
10 Marcar para revisão
O condicionamento do ar é um sistema que
refrigera ambientes fechados, fazendo com que
este fique refrigerado. Podendo até melhorar a
qualidade do ar, umidade e movimento com
opção do controle da temperatura desejada
para o ambiente. Considerando o sistema de
condicionamento de ar, quais as máquinas
podem ser utilizadas:
I. Ventiladores;
II. Bombas;
III. Climatizadores.
A
B
C
D
E
É correto o que consta em:
I, apenas.
III, apenas.
I, II e III.
II e III, apenas.
I e II, apenas.
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
Para o funcionamento adequado de um
sistema de condicionamento de ar, são
necessários diversos equipamentos. Entre
eles, os ventiladores, que ajudam a
distribuir o ar refrigerado pelo ambiente; as
bombas, que auxiliam na circulação do
fluido refrigerante; e os climatizadores, que
são responsáveis por controlar a
temperatura e a umidade do ar. Portanto, a
alternativa correta é a "C", que menciona
todos esses equipamentos.
