GABARITO | Avaliação Final (Discursiva) - Individual (Cod.:1528923)
Peso da Avaliação 2,00
Prova 103066022
Qtd. de Questões 2
Nota 8,00
O diferenciador é um circuito utilizado para diferenciar um sinal de entrada. Sua construção típica é formada por um amplificador operacional inversor, um
capacitor como impedância de entrada e um resistor como impedância de realimentação. O circuito apresentado na figura a seguir considera o uso do
amplificador operacional ideal.

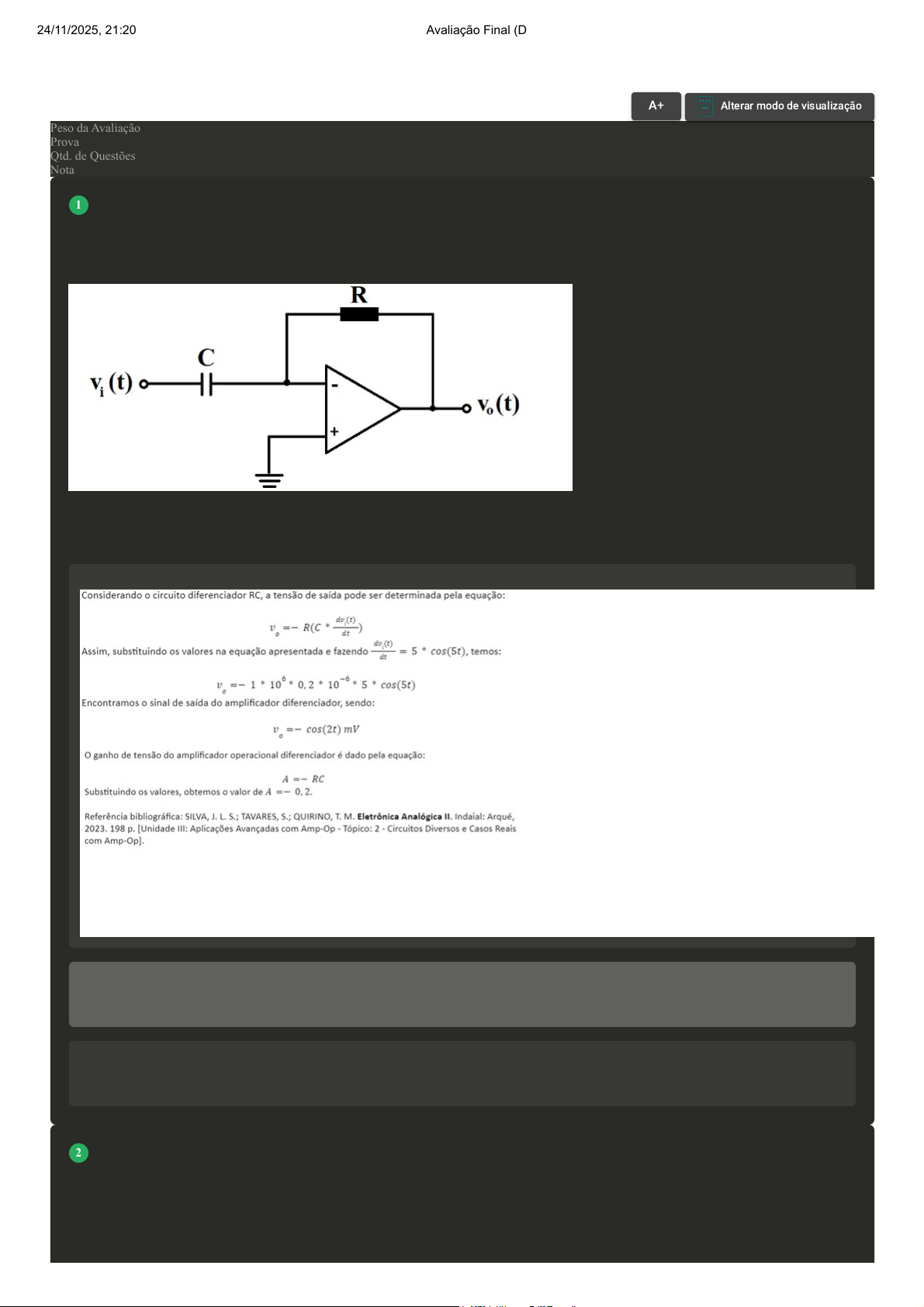

Figura - Amplificador Operacional Diferenciador

MALVINO, A. P.; BATES, D. J. Eletrônica. 8. ed. McGraw Hill Brasil, 2016. v. 2. cap. 16, p. 666-709. cap. 20. p. 850-901.

Um sinal de tensão senoidal vi(t)=sen(5t) é aplicado na entrada do circuito diferenciador apresentado. Considerando que C=0,2 µF e R=1 MΩ, encontre o
sinal de saída e o ganho de tensão do circuito.
Resposta esperada
Minha resposta
vo¿(t) = -RC x dt/d x¿ vi¿(t) RC = 1×10^6 x 0,2×10^-6 = 0,2 s. Derivada de vi(t) d/dt ¿sin(5t) = 5cos (5t). saida vo¿(t)=-RC·5cos(5t)= -0,2·5cos(5t)=
-1·cos(5t). RCw = 0,2·5 = 1.
Retorno da correção
Prezado acadêmico, sua resposta contemplou alguns dos elementos da questão com base nos materiais disponibilizados, porém, poderia ter explorado
mais os conteúdos fundamentais da disciplina)
Os amplificadores operacionais (AO) reais apresentam características similares aos amplificadores operacionais ideais. As características que tornam um
amplificador operacional ideal são: impedância de entrada infinita, ganho de tensão infinito, impedância de saída nula, insensibilidade a mudanças de
temperatura e resposta de frequência infinita.

 VOLTAR
A+ Alterar modo de visualização
1
2
24/11/2025, 21:20 Avaliação Final (Discursiva) - Individual
about:blank 1/2
Fonte: adaptado de: PERTENCE JÚNIOR, A. Conceitos fundamentais. In: PERTENCE JÚNIOR, A. Amplificadores operacionais e filtros ativos:
eletrônica analógica. 8. ed. Porto Alegre: Bookman, 2015. cap. 1. p. 3-14.
Considerando as informações apresentadas, quais conclusões podem ser tiradas sobre as correntes de entrada e o terminal de saída de um amplificador
operacional ideal?
Resposta esperada
Como a impedância de entrada de um amplificador operacional é infinita, o dispositivo não deve consumir nenhuma corrente de entrada. Assim, as
correntes, em ambos os terminais de entrada do amplificador operacional ideal, devem ser zero.
A impedância de saída de um amplificador operacional ideal é nula, indicando que a tensão entre o terminal de saída do dispositivo e o terra será sempre
igual à tensão de saída. Assim, o terminal de saída se comporta como uma fonte de tensão ideal.
Referência bibliográfica: SILVA, J. L. S.; TAVARES, S.; QUIRINO, T. M. Eletrônica Analógica II. Indaial: Arqué, 2023. 198 p. [Unidade I -
Introdução aos Amplificadores Operacionais. Tópico: 1 - Apresentação do Amplificador Operacional (AO)].
Minha resposta
Como a impedância de entrada de um amplificador operacional é infinita, o dispositivo não deve consumir nenhuma corrente de entrada. Assim, as
correntes,em ambos os terminais de entrada do amplificador operacional ideal, devem ser zero.A impedância de saída de um amplificador operacional
ideal é nula, indicando que a tensão entre o terminal de saída do dispositivo e o terra será sempre igualà tensão de saída. Assim, o terminal de saída se
comporta como uma fonte de tensão ideal.
Retorno da correção
Prezado acadêmico, sua resposta contemplou alguns dos elementos da questão com base nos materiais disponibilizados, porém, poderia ter explorado
mais os conteúdos fundamentais da disciplina)
