AV1 - CIRCUITOS ELÉTRICOS 1 -
21-1 (CIRCUITOS ELÉTRICOS I
(CCE1203/4145233) 3001)
ENGENHARIA ELÉTRICA - SULACAP
A leitura avançada no Microsoft Forms permite que você ouça o texto de um formulário e
de suas perguntas são lidos em voz alta enquanto acompanha. Você pode localizar o botão
de leitura avançada ao lado do título do formulário ou perguntas após ativar esse controle.
Você também pode alterar o espaçamento entre linhas e palavras para facilitar a leitura,
realçar partes de fala e sílabas, selecionar palavras únicas ou linhas de palavras lidas em voz
alta e selecionar preferências de idioma.
Pontos:
6/10
11,
Um circuito apresenta três resistores R1 = 0,5 Ω, R2 = 0,25 Ω e R3 = 0,125
Ω associados em paralelo alimentados por uma fonte de corrente ideal I0
= 28 A. Marque a alternativa CORRETA que indica, respectivamente, o
valor da tensão V0 que surge nos terminais dos resistores, bem como os
valores das correntes que neles circulam.Opção única.
(2/2 Pontos)
2V; 4A; 8A; 16A
4V; 4A; 8A; 16A
2V; 4A; 4A; 16A
2V; 4A; 8A; 18A
2V; 4A; 18A; 16A
Respostas corretas: 2V; 4A; 8A; 16A
22,

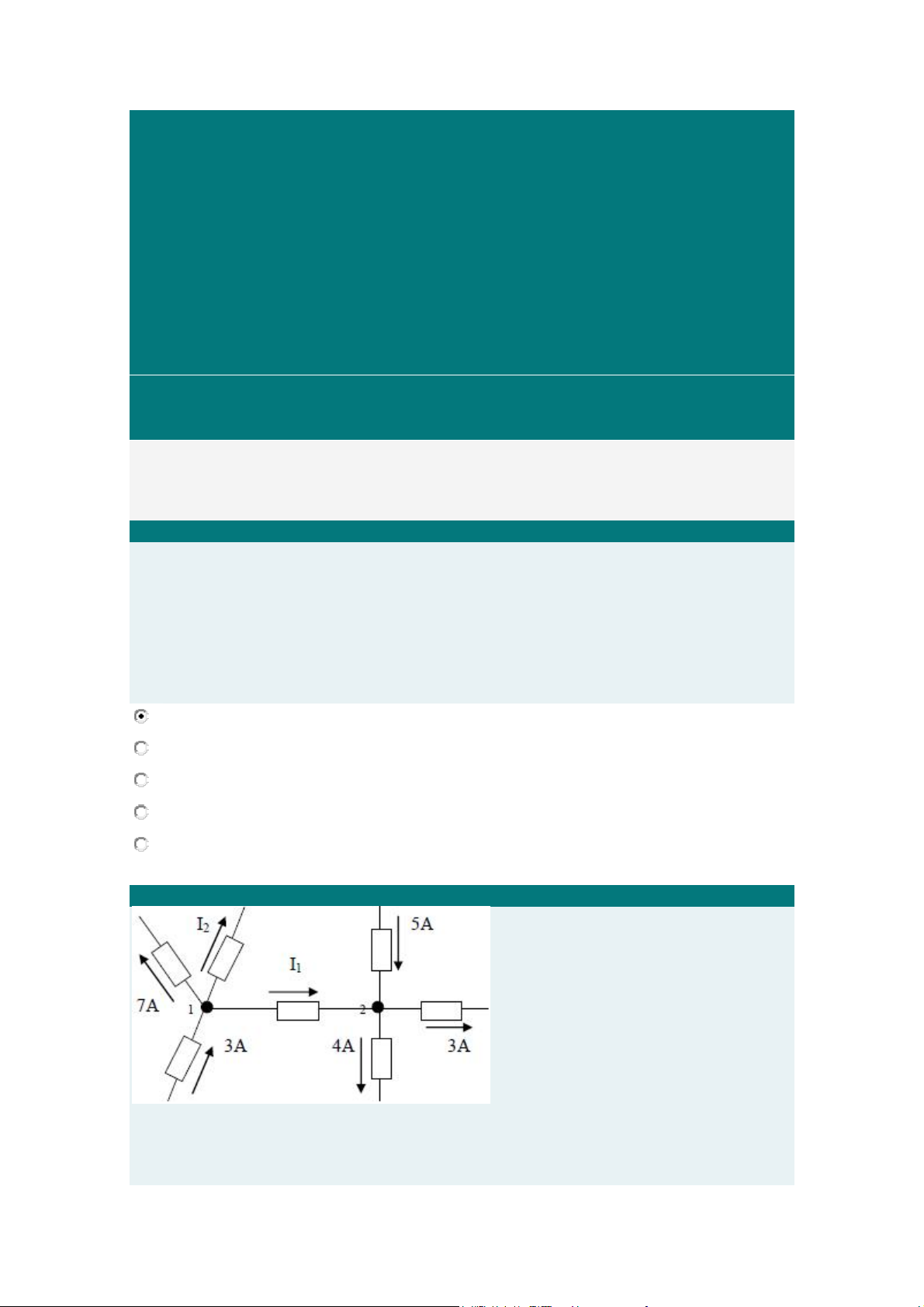

No trecho do circuito abaixo, os valores das correntes I1 e I2 são,
respectivamente:Opção única.
(2/2 Pontos)
-3A e 6A
-2A e 6A
6A e 2A
2A e -6A
2A e 3A
Respostas corretas: 2A e -6A
33,

Fazendo-se uso do Teorema da Superposição, determine i2 no circuito
apresentado. Opção única.
(2/2 Pontos)
1,15 A
2,75 A
-2,75 A
-1,73 A
-1,15 A
Respostas corretas: -1,15 A
44,
No circuito abaixo, N é o número formado pelo último dígito de sua
matrícula (ex: Matrícula = 20209898763 => N=3). Sendo assim INFORME
SEU VALOR DE "N" e determine a-) A queda de tensão “V”. b-) A corrente
I1.Texto de linha única.
(-/2 Pontos)


55,
Para o diagrama abaixo, calcule o valor da tensão V0, utilizando o
teorema de Thévenin:Texto de linha única.
(0/2 Pontos)


Respostas corretas: Vth = -16V, Rth= 6 ohms, V0=-4 V
