EXERCICIO COM GABARITO AUTOMAÇÃO HIDRAULICA E PNEUMATICA 03

Prévia do material em texto

Você acertou 3 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
1 Marcar para revisãopara revisar antes de finalizar

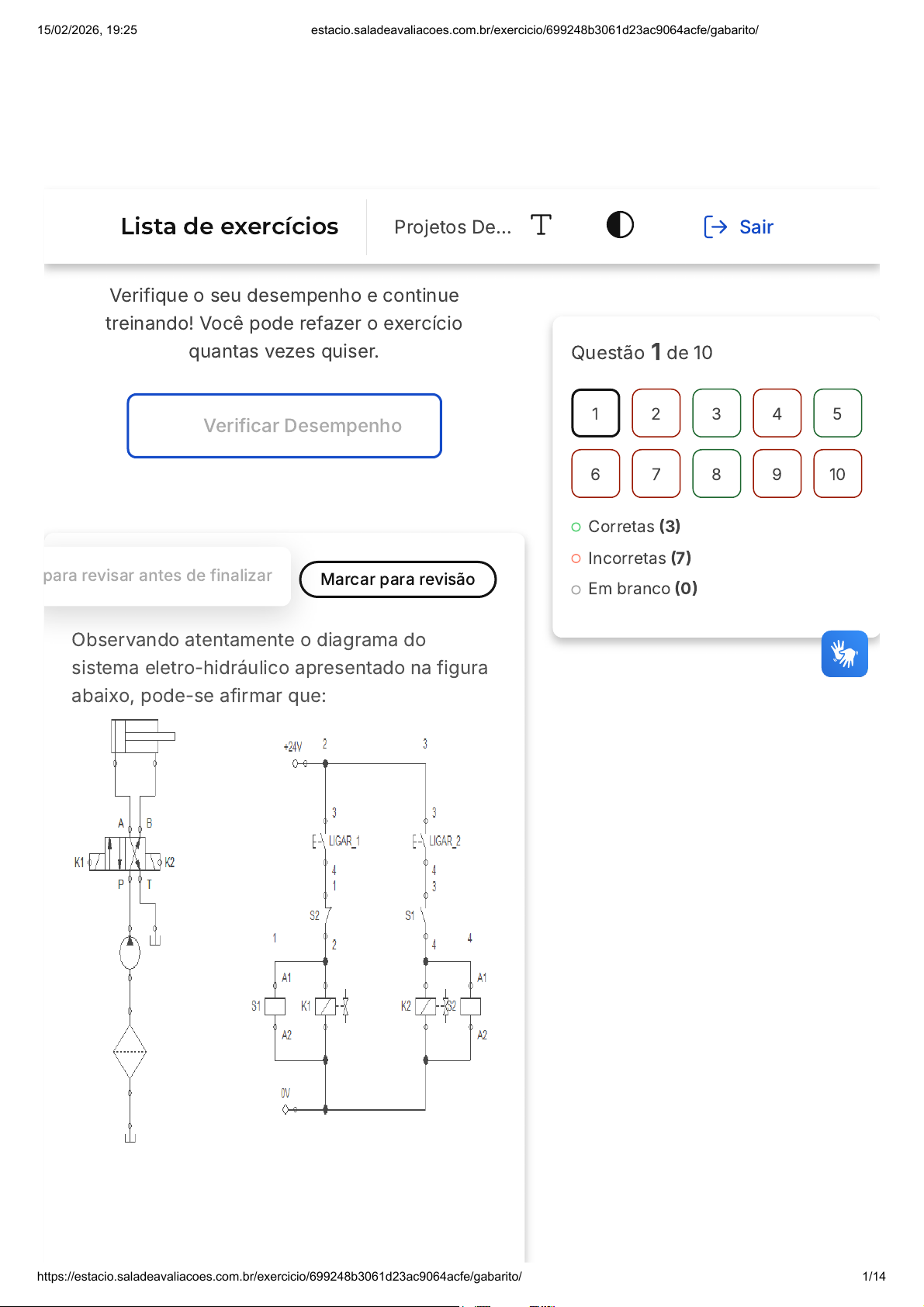

Observando atentamente o diagrama do
sistema eletro-hidráulico apresentado na figura
abaixo, pode-se afirmar que:
Questão 1 de 10
Corretas (3)
Incorretas (7)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Projetos De… Sair
15/02/2026, 19:25 estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/ 1/14
A
B
C
D
E
ao pressionar o botão Ligar_1 o cilindro
irá avançar
ao pressionar o botão Ligar_2 o
cilindro irá avançar
ao pressionar o botão Ligar_1 o cilindro
irá recuar
o botão Ligar_1 é responsável pela
energização do contato S2
o botão Ligar_2 é responsável pela
energização do contato S1
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: ao pressionar o botão Ligar_1 o
cilindro irá avançar
Justificativa: O botão Ligar_1 é responsável
por realizar o avanço do cilindro à partir da
injeção de fluido hidráulico na base do
cilindro.
2 Marcar para revisão
Observando o diagrama do circuito eletro-
hidráulico da figura, é possível afirmar que:
15/02/2026, 19:25 estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/ 2/14
A
B
C
D
E
o cilindro permanecerá recuado até
que o botão Ligar_1 seja acionado.
o cilindro permanecerá avançado até
que o botão Ligar_1 seja acionado.
o cilindro não pode avançar pois a
mola garante sua condição de recuo.
o cilindro avançará com o
acionamento do botão Ligar_1.
o cilindro não pode recuar pois a mola
garante sua condição de avanço.
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
15/02/2026, 19:25 estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/ 3/14
A
B
C
D
E
Gabarito Comentado
Gabarito: o cilindro permanecerá avançado
até que o botão Ligar_1 seja acionado.
Justificativa: a posição inicial do válvula
eletro-hidráulica garante o avanço do
cilindro que só conseguirá recuar quando o
botão Lihar_1 for acionado.
3 Marcar para revisão
Para proteger seu sistema eletro-hidráulico,
uma empresa decidiu investir em dispositivos
de proteção contra sobrecargas. Como a rede
elétrica dessa empresa oscila muito, picos de
corrente (variações instantâneas de corrente)
são comuns e os riscos de sobrecargas
frequentes. Para proteger seu sistema eletro-
hidráulico contra correntes excessivas um
dispositivo de resposta rápida adequado para
essa instalação seria um:
Disjuntor térmico
Disjuntor magnético
Relé térmico
IDR
Fusível
Resposta correta
15/02/2026, 19:25 estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/ 4/14
A
B
C
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O disjuntor magnético é a resposta correta.
Este dispositivo é conhecido por sua
capacidade de resposta rápida a picos de
corrente, que são variações instantâneas
de corrente. Isso é especialmente útil em
situações onde a rede elétrica oscila muito,
como no caso da empresa mencionada no
enunciado. A atuação rápida do disjuntor
magnético permite que ele proteja
efetivamente o sistema eletro-hidráulico
contra correntes excessivas, minimizando
o risco de sobrecargas frequentes.
4 Marcar para revisão
Ao acionar um cilindro eletro-hidráulico, é
esperado que uma contagem seja iniciada
(começando no 10 e finalizando no 0) para que
o sistema efetivamente atue. Isso é importante
para garantir que o operador consiga se afastar
do maquinário e se posicionar de forma segura.
Um dispositivo adequado para essa finalidade
seria um:
contador progressivo.
fusível.
contato normalmente aberto.
15/02/2026, 19:25 estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/ 5/14
D
E
relé magnético.
contador regressivo.
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
O enunciado descreve uma situação em
que, ao acionar um cilindro eletro-
hidráulico, é necessário iniciar uma
contagem regressiva, começando em 10 e
terminando em 0, antes que o sistema
comece a funcionar efetivamente. Isso é
feito para garantir a segurança do
operador, permitindo que ele se afaste do
maquinário e se posicione de maneira
segura. Dentre as opções apresentadas, o
dispositivo que melhor atende a essa
necessidade é o contador regressivo, pois
ele é projetado para realizar uma contagem
decrescente, conforme descrito na
situação. Portanto, a alternativa correta é a
E: "contador regressivo".
5 Marcar para revisão
Se um sistema recebe uma potência útil igual a
, é possível afirmar que esse sistema
recebeu uma potência equivalente, em HP, igual
a:
10J/s
15/02/2026, 19:25 estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/ 6/14
A
B
C
D
E
10
1, 34x10−3
0, 99
13, 4x10−3
0, 134x10−3
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A questão envolve a conversão de
unidades de potência. Sabemos que 1
Joule por segundo (J/s) é equivalente a
1,34x10^-3 Horse Power (HP). Portanto, se
o sistema recebe uma potência de 10J/s,
precisamos multiplicar esse valor pela
equivalência em HP para encontrar a
potência em HP. Assim, temos:
Portanto, a potência recebida pelo sistema,
em HP, é de 13,4x10^-3HP, o que
corresponde à alternativa D.
1J/s = 1, 34x10−3
HP
10J/s = XHP
XHP = = 13, 4x10−3
HP
10.1,34x10−3
1
15/02/2026, 19:25 estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/ 7/14
A
B
C
6 Marcar para revisão
A interpretação correta do diagrama o sistema
eletro-hidráulico apresentado abaixo, permite
afirmar que:
o cilindro avança e recua normalmente
baseado no acionamento do botão
Ligar_1 e da mola
o cilindro permanece avançando e
recuando continuamente devido a
ação das molas
o cilindro não consegue avançar
devido a mola que garante sua
condição de recuo
15/02/2026, 19:25 estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/ 8/14
D
E
o cilindro não consegue recuar devido
a mola que garante sua condição de
avanço
o cilindro não recua automaticamente
devido a equalização da pressão entre
as vias dianteira e traseira do cilindro
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: o cilindro não recua
automaticamente devido a equalização da
pressão entre as vias dianteira e traseira do
cilindro
Justificativa: Como as vias dianteira e
traseira são interligadas na condição de
recuo da válvula (posição inicial), o cilindro
não consegue recuar pois as pressões nas
vias são iguais.
7 Marcar para revisão
De acordo com o diagrama abaixo, caso o
cilindro esteja avançado e o botão Ligar_1 não
esteja pressionado, é possível afirmar que ao
acionar o botão Ligar_2 :
15/02/2026, 19:25 estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/ 9/14
A
B
C
DE
será possível recuar o cilindro
será possível avançar o cilindro
não será possível recuar o cilindro
não será possível avançar o cilindro
o cilindro permanecerá avançando e
recuando indefinidamente
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: não será possível recuar o
cilindro
15/02/2026, 19:25 estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/ 10/14
A
B
C
D
E
Justificativa: Como o contato auxiliar S1 é
do tipo normalmente aberto, caso o botão
Ligar_1 não esteja pressionado, o botão
Ligar_2 não poderá acionar o solenóide K2
e promover o recuo do cilindro.
8 Marcar para revisão
Uma prensa hidráulica com retorno por mola é
utilizada no processo de confecção de placas
de identificação. Para que a marcação dessas
placas seja realizada com sucesso, é
necessário que a prensa permaneça atuada
durante alguns segundos antes de retornar para
a condição de repouso. Um dispositivo
adequado para essa aplicação seria um:
IDR.
DPS.
Relé cíclico.
Relé de tempo com retardo na
desenergização.
Contador de pulsos.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
15/02/2026, 19:25 estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/ 11/14
A
B
C
Gabarito Comentado
O relé de tempo com retardo na
desenergização é o dispositivo mais
adequado para a situação descrita no
enunciado. Isso ocorre porque a prensa
hidráulica utilizada possui um retorno por
mola, que faz com que ela retorne à sua
condição de repouso quando a
energização é interrompida. Portanto, um
relé com retardo na desenergização
permitiria que a prensa permanecesse
atuada durante o tempo necessário para a
marcação das placas de identificação,
antes de retornar à condição de repouso.
Esse relé proporciona um atraso controlado
na desenergização, garantindo que a
prensa permaneça atuada pelo tempo
necessário para a realização do processo.
9 Marcar para revisão
Se um cilindro exerce um trabalho de 500
Joules sobre uma carga resistiva de 5 kg
durante 20 segundos, a potência
 desenvolvida por esse cilindro é igual a:
(J/s)
500
1000
750
15/02/2026, 19:25 estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/ 12/14
D
E
250
25
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
A potência é definida como a quantidade
de trabalho realizado por unidade de
tempo. No enunciado, temos que o
trabalho realizado pelo cilindro é de 500
Joules e o tempo é de 20 segundos.
Utilizando a fórmula da potência, que é \(P
= {T \over ∆t}\), onde P é a potência, T é o
trabalho e ∆t é o intervalo de tempo,
substituímos os valores dados e obtemos \
(P = {500 \over 20} = 25J/s\). Portanto, a
potência desenvolvida pelo cilindro é de 25
Joules por segundo, o que corresponde à
alternativa E.
10 Marcar para revisão
Se um cilindro exerce um trabalho de 500
Joules sobre uma carga resistiva de 5 kg
durante 20 segundos, a potência
 desenvolvida por esse cilindro é igual a:
(J/s)
15/02/2026, 19:25 estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/ 13/14
A
B
C
D
E
500
1000
750
250
25
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
A potência é definida como a quantidade
de trabalho realizado por unidade de
tempo. No enunciado, é dito que o cilindro
realiza um trabalho de 500 Joules em 20
segundos. Para encontrar a potência,
utilizamos a fórmula \(P = {T \over ∆t}\),
onde P é a potência, T é o trabalho e ∆t é o
intervalo de tempo. Substituindo os valores
dados na questão na fórmula, temos \(P =
{500 \over 20} = 25J/s\). Portanto, a
potência desenvolvida pelo cilindro é de 25
Joules por segundo, o que corresponde à
alternativa E.
15/02/2026, 19:25 estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/699248b3061d23ac9064acfe/gabarito/ 14/14
