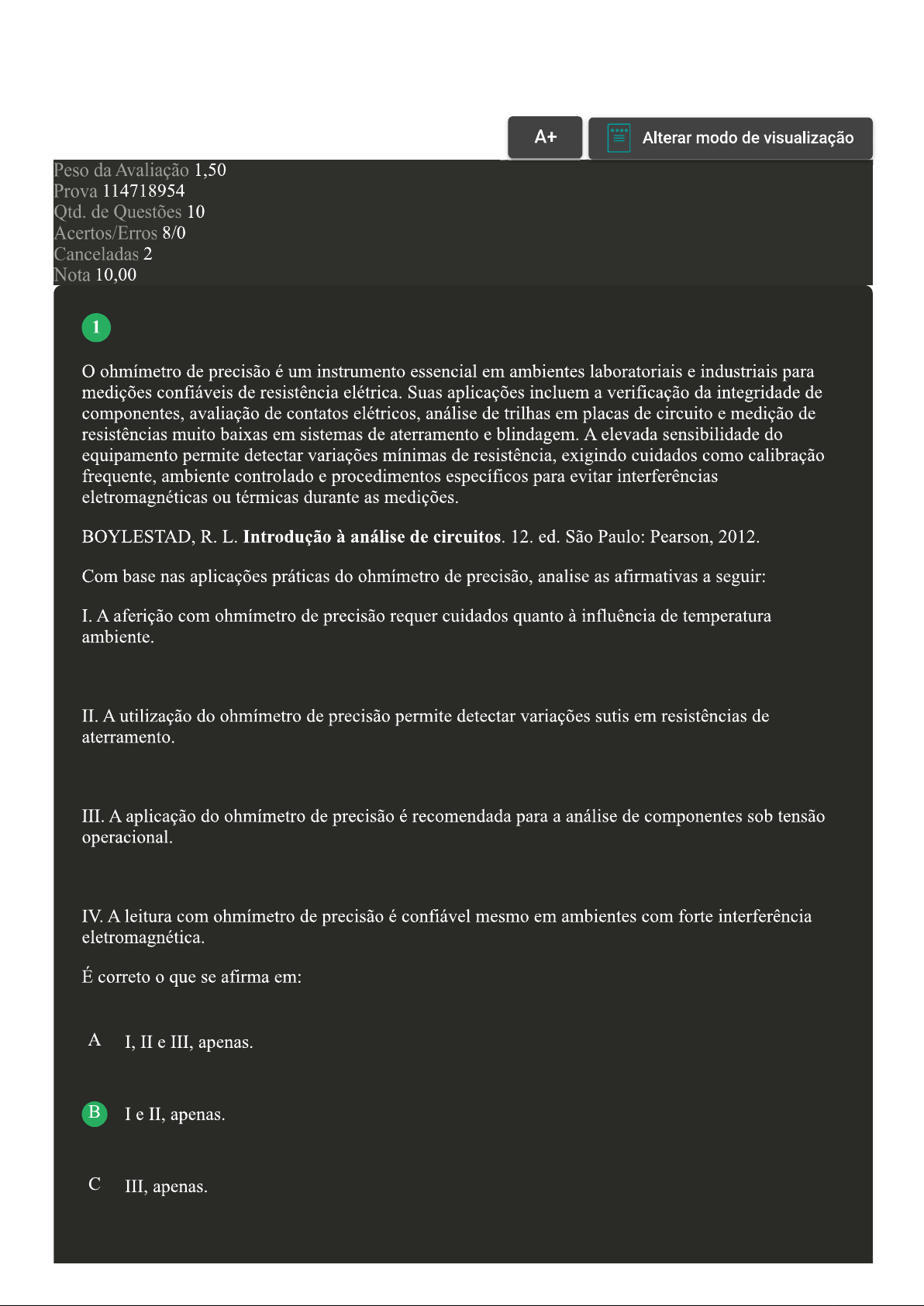

A+ Alterar modo de visualização Peso da Avaliação 1,50 Prova 114718954 Qtd. de Questões 10 Acertos/Erros 8/0 Canceladas 2 Nota 10,00 1 ohmímetro de precisão é um instrumento essencial em ambientes laboratoriais e industriais para medições confiáveis de resistência elétrica. Suas aplicações incluem a verificação da integridade de componentes, avaliação de contatos elétricos, análise de trilhas em placas de circuito e medição de resistências muito baixas em sistemas de aterramento e blindagem. A elevada sensibilidade do equipamento permite detectar variações mínimas de resistência, exigindo cuidados como calibração frequente, ambiente controlado e procedimentos específicos para evitar interferências eletromagnéticas ou térmicas durante as medições. BOYLESTAD, R. L. Introdução à análise de circuitos. 12. ed. São Paulo: Pearson, 2012. Com base nas aplicações práticas do ohmímetro de precisão, analise as afirmativas a seguir: I. A aferição com ohmímetro de precisão requer cuidados quanto à influência de temperatura ambiente. II. A utilização do ohmímetro de precisão permite detectar variações sutis em resistências de aterramento. III. A aplicação do ohmímetro de precisão é recomendada para a análise de componentes sob tensão operacional. IV. A leitura com ohmímetro de precisão é confiável mesmo em ambientes com forte interferência eletromagnética. É correto o que se afirma em: A I, II e III, apenas. B I e II, apenas. III, apenas.D I, II, III e IV. E III e IV, apenas. 2 divisor de tensão é um circuito resistivo utilizado para obter uma fração da tensão total aplicada em seus terminais. Sua configuração mais comum envolve resistores em série, nos quais a tensão se distribui proporcionalmente aos valores de resistência. Essa propriedade torna o divisor de tensão fundamental em aplicações como sensores, ajustes de sinal e instrumentação eletrônica, onde há necessidade de níveis de tensão específicos para alimentação ou controle. A análise correta requer a aplicação da Lei de Ohm e o conhecimento da fórmula que relaciona a tensão de saída com os resistores envolvidos. ALEXANDER, K.; SADIKU, N. Fundamentos de circuitos elétricos. 5. ed. Porto Alegre: AMGH, 2013. Com base nos princípios de funcionamento do divisor de tensão, analise as afirmativas a seguir: I. A configuração de resistores em paralelo é utilizada para formar divisores de tensão com maior estabilidade elétrica. II. A relação entre a tensão de saída e os valores dos resistores determina a proporção da tensão total fornecida ao circuito. III. A distribuição da tensão nos resistores depende diretamente da resistência de cada elemento e da corrente total do circuito. IV. A aplicação do divisor de tensão é comum em circuitos onde há necessidade de adaptar níveis de sinal para diferentes dispositivos. É correto o que se afirma em: A III e IV, apenas. B I, II, III e IV. I, II e III, apenas. D I, apenas.E II e IV, apenas. Atenção: Esta questão foi cancelada, porém a pontuação foi considerada. 3 A resolução de circuitos elétricos com múltiplas malhas e nós pode ser realizada por meio de técnicas matriciais, como o uso da regra de Cramer, eliminação de Gauss ou métodos iterativos. Essas técnicas baseiam-se na formulação de sistemas de equações lineares a partir da aplicação das Leis de Kirchhoff, onde os coeficientes das equações representam resistências, correntes ou tensões. ALEXANDER, K.; SADIKU, M. N. Fundamentos de circuitos elétricos. 5. ed. Porto Alegre: AMGH, 2013. Partindo da aplicação de técnicas matriciais na resolução de circuitos com malhas e nós, analise as afirmativas a seguir: I. Construção de matrizes a partir dos coeficientes obtidos pelas Leis de Kirchhoff. II. Determinação dos valores de resistência por meio da inversão direta da matriz de tensão. III. Aplicação do método de Gauss para simplificar sistemas lineares derivados das equações do circuito. IV. Utilização da regra de Cramer para encontrar as correntes de malha a partir do determinante das matrizes. É correto o que se afirma em: A II e III, apenas. I, II e III, apenas. C I e III, apenas. D II, III e IV, apenas. E III e IV, apenas.Revisar Conteúdo do Livro 4 ohmímetro analógico é um instrumento utilizado para medir a resistência elétrica de componentes e condutores. Seu funcionamento baseia-se na deflexão de um ponteiro sobre uma escala graduada, cuja leitura requer interpretação atenta devido à escala logarítmica invertida: o valor zero de resistência está à direita, enquanto os valores altos estão à esquerda. Antes da medição, é essencial realizar o ajuste de zero com os terminais em curto, girando o potenciômetro de calibração até que o ponteiro aponte corretamente. Esse processo assegura a precisão da leitura e compensa variações de carga na bateria interna. BOYLESTAD, R. L. Introdução à análise de circuitos. 12. ed. São Paulo: Pearson, 2012. Com base no funcionamento e na interpretação do ohmímetro analógico, assinale a alternativa correta: A ajuste do potenciômetro deve ser realizado antes de cada medição, com os terminais em curto. A calibração do zero com os terminais abertos assegura leitura precisa da resistência. A posição do ponteiro no lado esquerdo da escala indica resistência próxima de zero ohms. D A interpretação da escala deve considerar que valores maiores ficam à direita do mostrador. E A leitura da resistência deve ser realizada com o circuito ligado para simular a condição real. 5 voltímetro é um instrumento de medição elétrica utilizado para determinar a diferença de potencial entre dois pontos de um circuito. Para garantir precisão, sua resistência interna deve ser suficientemente elevada, de modo a minimizar a interferência na corrente do circuito analisado. A conexão do voltímetro é realizada em paralelo ao elemento sob análise, e qualquer desvio em sua instalação pode comprometer seriamente a acurácia da medição. Em aplicações técnicas mais exigentes, como testes em circuitos com altas impedâncias ou medições de pequenas variações de tensão, as características internas do voltímetro tornam-se determinantes na fidelidade dos dados obtidos. BOYLESTAD, R. L. Introdução à análise de circuitos. 12. ed. São Paulo: Pearson, 2012. Com base nas propriedades de funcionamento e nas implicações técnicas do uso do voltímetro, analise as afirmativas a seguir: I. Impedância elevada do voltímetro evita alterações significativas no comportamento do circuito durante a medição da tensão.II. Resistência interna reduzida do voltímetro contribui para maior sensibilidade e precisão nas medições em circuitos de alta impedância. III. A conexão do voltímetro deve ocorrer em paralelo ao componente a ser analisado, a fim de preservar a distribuição original da corrente no circuito. IV. A distribuição da corrente elétrica sofre alteração considerável quando o voltímetro é inserido em série, especialmente em sistemas de baixa tensão. É correto o que se afirma em: A II e IV, apenas. B I, II e III, apenas. III e IV, apenas. D I e III, apenas. E II, III e IV, apenas. 6 As Leis de Kirchhoff são amplamente utilizadas na engenharia elétrica, eletrônica e em áreas correlatas para análise e projeto de sistemas complexos. A Lei das Correntes de Kirchhoff (LCK) permite compreender e controlar o fluxo de cargas elétricas em nós de circuitos, enquanto a Lei das Tensões de Kirchhoff (LTK) garante o balanço energético em malhas fechadas. Tais princípios são aplicados em sistemas de distribuição de energia, dispositivos eletrônicos, sensores embarcados e até em simulações computacionais. Fonte: adaptado de: ALEXANDER, K.; SADIKU, M. N. Fundamentos de circuitos elétricos. 5. ed. Porto Alegre: AMGH, 2013. Conforme as aplicações práticas das Leis de Kirchhoff em diferentes campos da engenharia, analise as afirmativas a seguir: I. Aplicação das Leis de Kirchhoff em projetos de estruturas mecânicas para cálculo de esforços internos em vigas. II. Emprego das Leis de Kirchhoff em circuitos de sensores automotivos para controle e diagnóstico de falhas elétricas.III. Utilização das Leis de Kirchhoff na modelagem de redes elétricas para prever a distribuição de carga em tempo real. IV. Implementação das Leis de Kirchhoff no dimensionamento de fundações civis em relação à distribuição de cargas verticais. É correto o que se afirma em: A II e III, apenas. B I, II e III, apenas. III e IV, apenas. D II, III e IV, apenas. E IV, apenas. 7 Em circuitos elétricos com resistores associados de forma mista, há combinações de ligações em série e em paralelo entre os componentes. Para analisar esses circuitos, é necessário identificar corretamente as partes em série e em paralelo, calcular as resistências equivalentes de cada agrupamento e, posteriormente, determinar grandezas como corrente, tensão e potência. Essa análise requer o uso das Leis de Ohm e de Kirchhoff, além da compreensão dos comportamentos característicos de cada tipo de associação. ALEXANDER, K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos. 5. ed. Porto Alegre: AMGH, 2013. Conforme as informações sobre circuitos mistos com resistores, assinale a alternativa correta sobre sua análise: A Determinação da corrente total como soma das correntes individuais em todos os resistores. B Aplicação da Lei de Ohm exclusivamente após o cálculo da resistência equivalente total. Identificação de agrupamentos em paralelo como aqueles em que a corrente é constante.D Definição da tensão total como sendo dividida igualmente entre todos os resistores. E Análise da estrutura do circuito para reconhecer partes em série e em paralelo antes de simplificar. 8 A medição da resistência elétrica por meio do ohmímetro é uma prática comum em diagnósticos de circuitos elétricos e eletrônicos. ohmímetro é um instrumento que aplica uma tensão conhecida sobre o componente em teste e, com base na corrente resultante, calcula a resistência. A leitura deve ser feita com o circuito desenergizado e o componente isolado de outras conexões, para evitar interferências e leituras incorretas. Existem versões digitais e analógicas do instrumento, e seu uso requer compreensão básica dos princípios da Lei de Ohm e das limitações do dispositivo. BOYLESTAD, R. L. Introdução à análise de circuitos. 12. ed. São Paulo: Pearson, 2012. Com base no uso do ohmímetro para a medição da resistência elétrica, assinale a alternativa correta: A A leitura da resistência por meio do ohmímetro requer conexão simultânea com fonte de alimentação. B A operação do ohmímetro com o circuito energizado otimiza o tempo de diagnóstico e evita danos. A ligação do ohmímetro em série com a fonte do circuito amplia a capacidade de leitura do instrumento. D contato direto do ohmímetro com componentes alimentados proporciona medições precisas de resistência. E A utilização do ohmímetro em paralelo com resistores associados altera a leitura esperada de resistência. Atenção: Esta questão foi cancelada, porém a pontuação foi considerada. 9 divisor de corrente é um conceito fundamental na análise de circuitos elétricos com resistores em paralelo. Esse princípio permite determinar como a corrente elétrica proveniente de uma fonte é distribuída entre os diversos ramos do circuito, levando em conta a resistência de cada elemento. A corrente em cada resistor é inversamente proporcional ao seu valor resistivo e diretamente proporcional à condutância do ramo, sendo possível expressar matematicamente essa relação pormeio de fórmulas deduzidas da Lei de Ohm e das leis de Kirchhoff. Esse conceito é essencial em sistemas onde se deseja controlar ou medir a corrente que atravessa componentes específicos de forma precisa. ALEXANDER, K.; SADIKU, N. Fundamentos de circuitos elétricos. 5. ed. Porto Alegre: AMGH, 2013. Com base nos fundamentos físicos e matemáticos do divisor de corrente em resistores, analise as afirmativas a seguir: I. A aplicação do divisor de corrente é eficaz em circuitos com resistores em série, pois permite controlar a tensão em pontos específicos. II. A distribuição da corrente elétrica em ramos paralelos ocorre de modo inversamente proporcional aos valores de resistência de cada ramo. III. A relação entre resistência e corrente, em um circuito paralelo, exige a consideração da equivalência entre condutâncias para obter resultados precisos. IV. cálculo da corrente em cada resistor paralelo pode ser feito utilizando a razão entre a resistência total e a resistência do ramo analisado, multiplicada pela corrente total. É correto o que se afirma em: A II e III, apenas. I, II e III, apenas. C I e IV, apenas. D III e IV, apenas. E II, III e IV, apenas. Revisar Conteúdo do Livro 10 Os resistores são componentes fundamentais em circuitos elétricos e eletrônicos, com ampla aplicação em diferentes contextos técnicos e industriais. Entre suas funções mais comuns estão o controle de corrente elétrica, a divisão de tensão, a dissipação de energia em forma de calor, a proteção de componentes sensíveis e a definição de constantes de tempo em circuitos RC. tipo, o valor resistivo, o coeficiente térmico e a potência nominal de um resistor devem ser cuidadosamenteselecionados de acordo com a aplicação, a fim de garantir estabilidade, segurança e desempenho adequado do sistema. Fonte: adaptado de: ALEXANDER, K.; SADIKU, N. O. Fundamentos de circuitos elétricos. 5. ed. Porto Alegre: AMGH, 2013. Quanto à relação entre as proposições a seguir, avalie as asserções a seguir e a relação proposta entre elas: I. Associação de resistores em circuitos temporizadores é fundamental para o controle da constante de tempo. PORQUE II. Configuração de resistores com capacitores determina o tempo necessário para carga e descarga em circuitos RC. A respeito dessas asserções, assinale a opção correta: A A asserção I é uma proposição falsa, e a II é uma proposição verdadeira. As asserções I e II são verdadeiras, mas a II não é uma justificativa correta da I. As asserções I e II são verdadeiras, e a II é uma justificativa correta da I. D As asserções I e II são falsas. E A asserção I é uma proposição verdadeira, e a II é uma proposição falsa. Imprimir
