A variedade de detalhes de um desenho técnico, engrandece sua representação,
isto é, quanto mais detalhes melhor para o leitor e para a futura fabricação do objeto.
Em alguns casos faz-se necessário uma representação em corte, chamada hachura.
Esses cortes são representados com traçados conforme a padronizados conforme
aplicação de outras diretrizes de desenho, mas possuem uma normatização
específica, ela é?
NBR 10126
NBR 14611
NBR 10067
X NBR 12298
NBR 15732
[359612_142775]
Questão
002
Leia o trecho e complemente as lacunas com as alternativas dadas:
A norma ____, foi aprovada para utilização em junho de ____, trata-se da norma que
padroniza a aplicação de ______________ ______________ para tolerância e
ajustes.
8404- 1984 - dimensões - mecânicas
8404 - 1999 - dimensões - elétricas
6185 - 1995 - tolerâncias - mecânicas
10582 - 1995 - tolerâncias - mecânicas
X 6158 - 1995 - dimensões - mecânicas
[359612_144216]
Questão
003

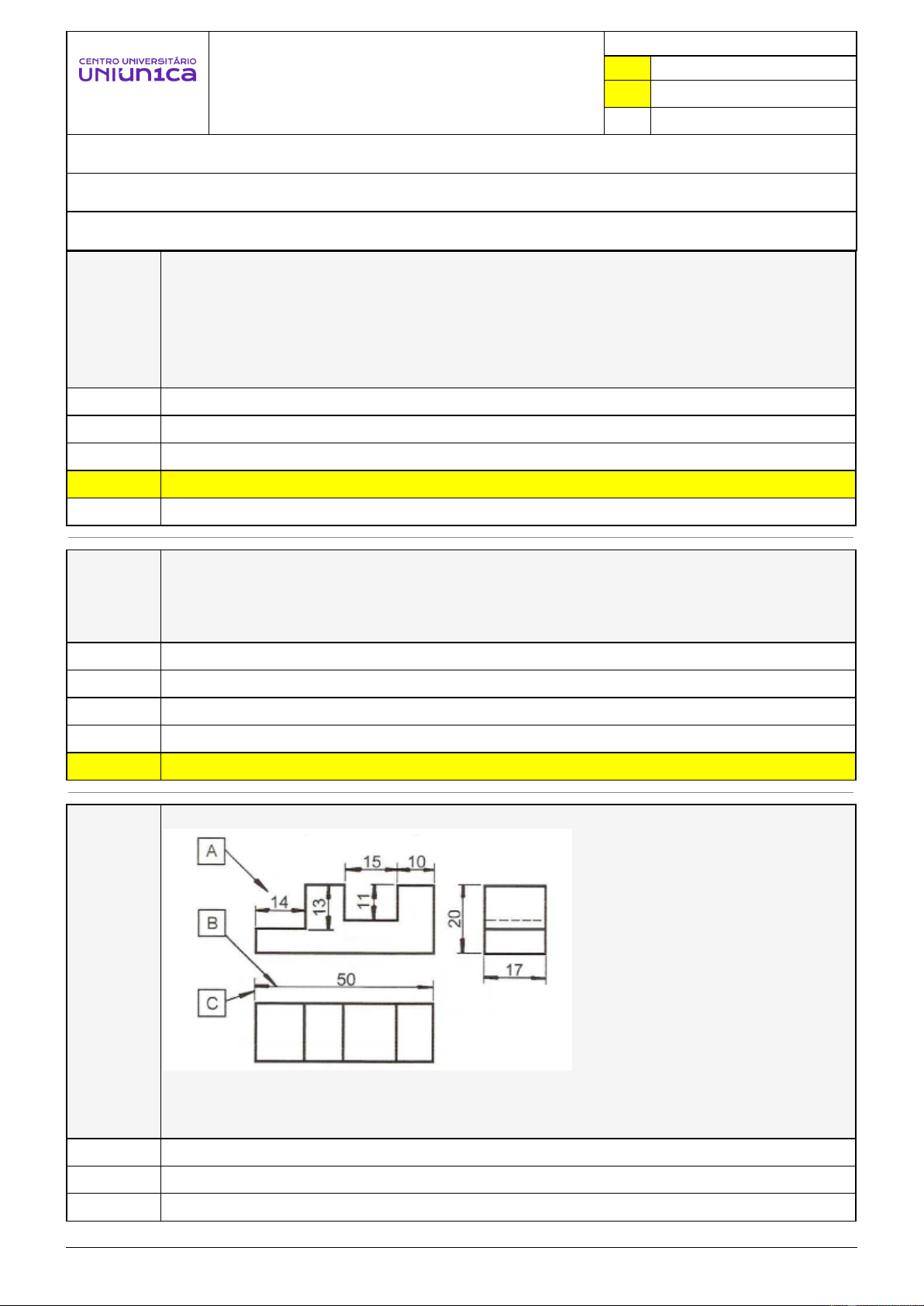

Avalie a figura abaixo:
Baseando-se nos itens que compõem o sistema de cotagem de um desenho técnico,
assinale a alternativa que melhor representa os itens indicados pelas letras A, B e C
respectivamente,
Medição, Linha Auxiliar e Linha de Cota.
Medida, Linha de Cotagem e Linha de Chamada.
Cota, Linha Auxiliar e Linha de Cota.
Pincel Atômico - 17/05/2026 21:15:52 2/3
X Cota, Linha de Cota e Linha Auxiliar.
Cota, Linha de Cotagem e Linha Auxiliar.
[359613_142800]
Questão
004
A escala é um item obrigatório na legenda do desenho, ela representa a real
dimensão do sistema de cotagem dentro da representação gráfica. Tendo isso em
vista, observe a figura abaixo:

Avalie as sentenças:
I – As representações encontra-se em escalas distintas.
II – A escala 1:1 dita que tanto desenho como objeto possuem as mesmas medidas.
III – Na figura 2 existe uma escala de ampliação aplicada.
IV – Na figura 2 existe uma escala de redução aplicada.
Assinale a alternativa correta
As alternativas I, II e III estão corretas.
Nenhuma alternativa está correta.
Somente a II está correta.
Somente IV está correta.
X I, II e IV estão corretas.
Pincel Atômico - 17/05/2026 21:15:52 3/3
[359614_142785]
Questão
005
As plantas baixas são uma representação em desenho técnico projetivo para a
engenharia civil, através desses projetos representam-se os principais detalhes da
construção a fim de uma execução mais assertiva. Observe o exemplo abaixo:
(medidas representativas – não reais).
Fonte: https://pt-static.z-dn.net/files/d2c/0372a11026ac7cc8c487454b3ce401bd.jpg.
Acesso em 11 de agosto de 2021.
Com base no desenho, leia as sentenças e marque V para verdadeiro e F para falso.
( ) A casa terá 5450 metros quadrados.
( ) A comprimento total da casa é de 100 metros.
( ) A Sala possui 37,5 por 30 metros de área.
V -V – V.
F – F – F.
V - F- F.
V - V- F.
X V - F – V.
