Mapa Mental - Reparação Computadoras VW

Prévia do material em texto

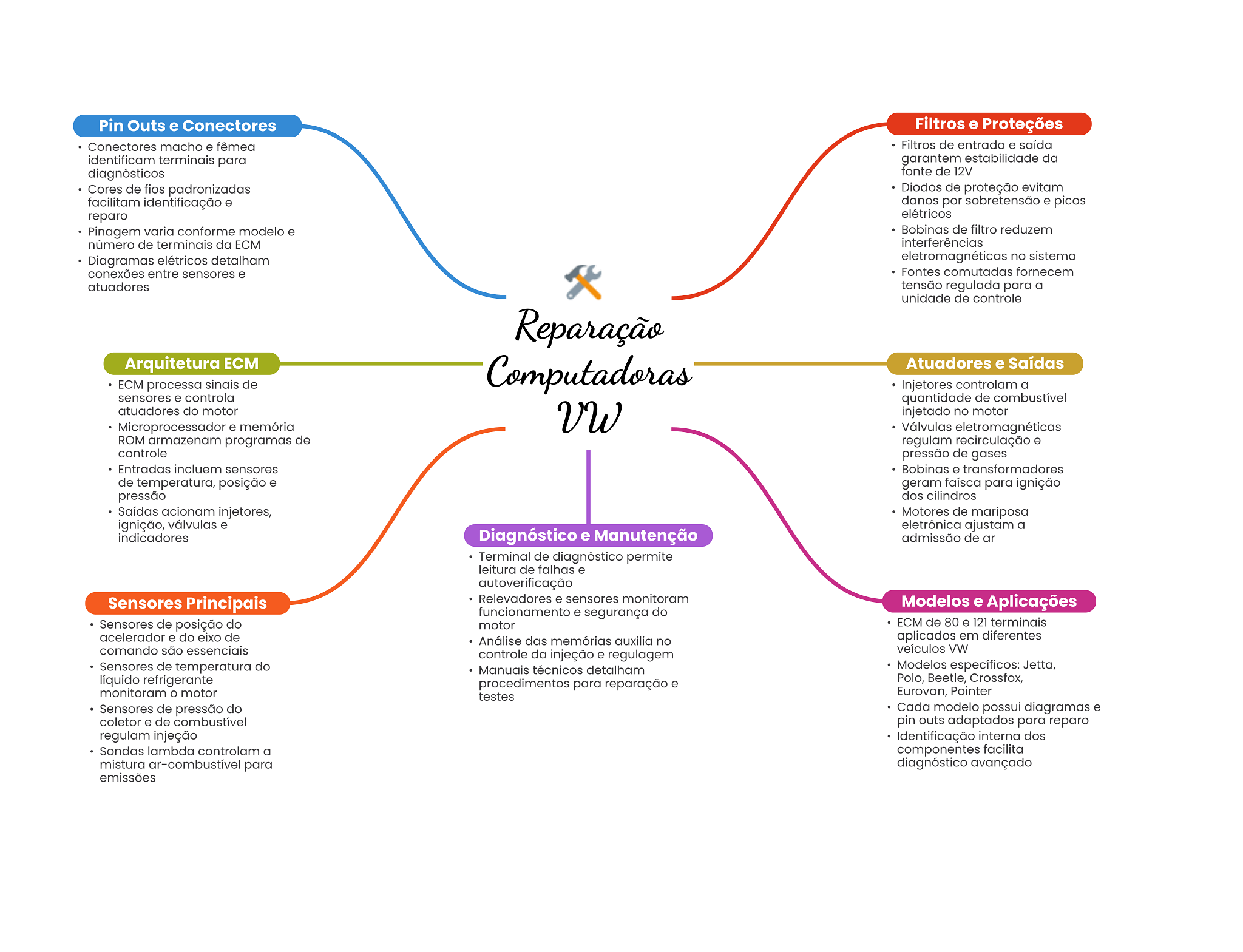

Pin Outs e Conectores Filtros e Proteções Conectores macho e fêmea Filtros de entrada e saída identificam terminais para garantem estabilidade da diagnósticos fonte de 12V Cores de fios padronizadas Diodos de proteção evitam facilitam identificação e danos por sobretensão e picos reparo elétricos Pinagem varia conforme modelo e Bobinas de filtro reduzem número de terminais da ECM interferências Diagramas elétricos detalham eletromagnéticas no sistema conexões entre sensores e Fontes comutadas fornecem atuadores tensão regulada para a unidade de controle Reparação Arquitetura Computadoras Atuadores e Saídas ECM processa sinais de Injetores controlam a sensores e controla quantidade de combustível atuadores do motor Microprocessador e memória VW injetado no motor Válvulas eletromagnéticas ROM armazenam programas de regulam recirculação e controle pressão de gases Entradas incluem sensores Bobinas e transformadores de temperatura, posição e geram faísca para ignição pressão dos cilindros Saídas acionam injetores, Motores de mariposa ignição, válvulas e eletrônica ajustam a indicadores Diagnóstico e Manutenção admissão de an Terminal de diagnóstico permite leitura de falhas e autoverificação Sensores Principais Relevadores e sensores monitoram Modelos e Aplicações funcionamento e segurança do Sensores de posição do motor ECM de 80 e 121 terminais acelerador e do eixo de Análise das memórias auxilia no aplicados em diferentes comando são essenciais veículos VW controle da injeção e regulagem Sensores de temperatura do Manuais técnicos detalham Modelos específicos: Jetta, líquido refrigerante procedimentos para reparação e Polo, Beetle, Crossfox, monitoram motor testes Eurovan, Pointer Sensores de pressão do Cada modelo possui diagramas e coletor e de combustível pin outs adaptados para reparo regulam injeção Identificação interna dos Sondas lambda controlam a componentes facilita mistura ar-combustível para diagnóstico avançado emissões
