Exercícios - Tema 4 - O Transistor

Prévia do material em texto

Você acertou 10 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
1 Marcar para revisão

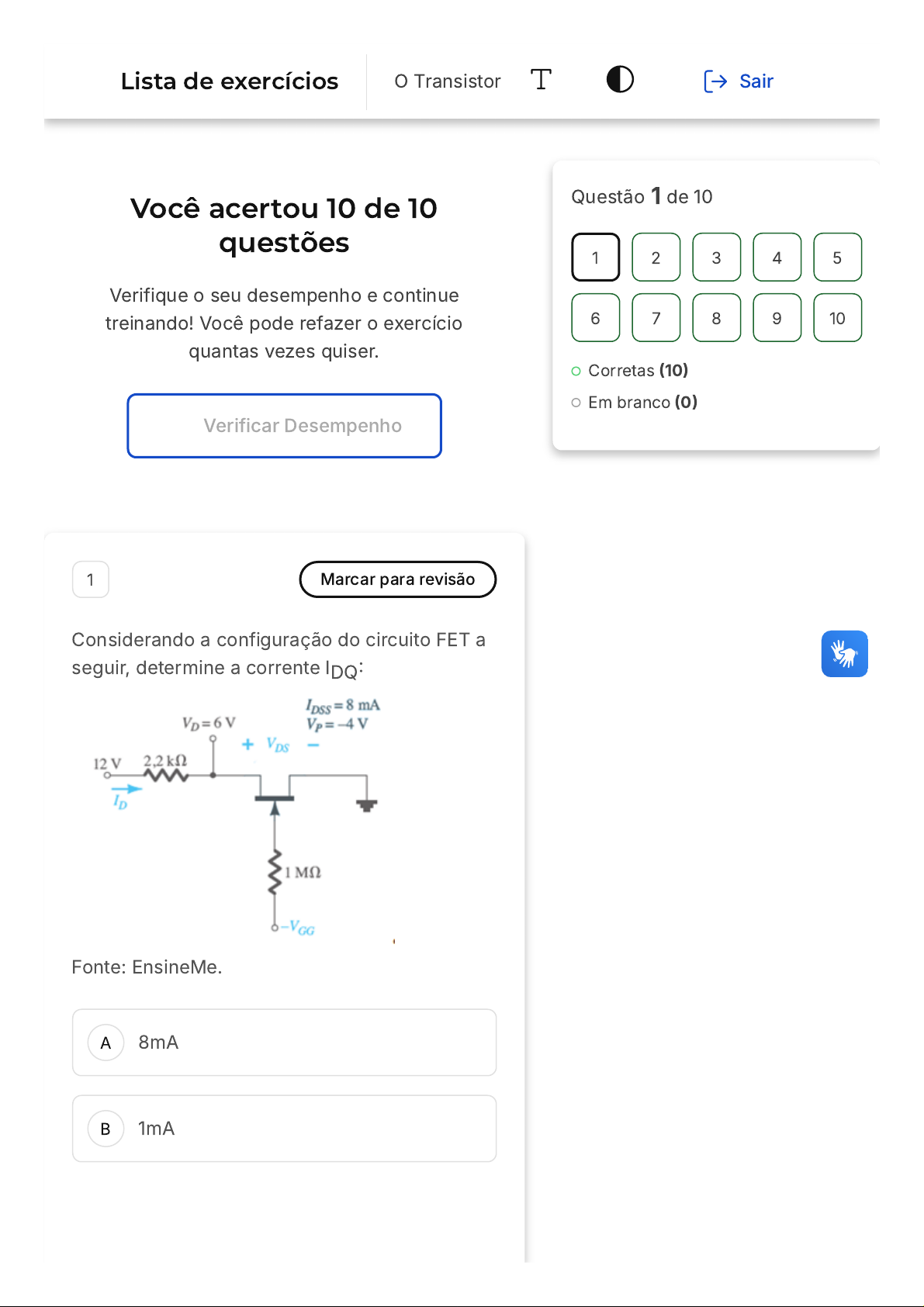

Considerando a configuração do circuito FET a
seguir, determine a corrente I :
Fonte: EnsineMe.
DQ
8mA
1mA
Questão 1 de 10
Corretas (10)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios O Transistor Sair
C
D
E
6µA
2,727mA
5,454mA
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 2,727mA
2 Marcar para revisão
Considere o circuito da figura a seguir e estes
dados: V = 12V, V = 6V, I = 40µA e um
ganho β = 80. O valor da resistência da base
R é:
CC C B
B
A
B
C
D
E
Fonte: EnsineMe.
1,998kΩ
150kΩ
233,5kΩ
666kΩ
999kΩ
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 233,5kΩ
3 Marcar para revisão
Um transistor pode ter diferentes polarizações
de acordo com a forma que a fonte de
alimentação se conecta aos terminais. Quando
uma fonte de alimentação contínua é conectada
aos terminais de um transistor de tal maneira
que as junções emissor/base e coletor/base
estão polarizadas diretamente, falamos que a
polarização é:
A
B
C
D
E
Direta.
Reversa.
Direta-Reversa.
Direta-Direta.
Reversa-Direta.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A polarização de um transistor é
determinada pela maneira como a fonte de
alimentação é conectada aos seus
terminais. No caso apresentado na
questão, a fonte de alimentação contínua é
conectada de tal forma que as junções
emissor/base e coletor/base estão
polarizadas diretamente. Isso significa que
a corrente flui do emissor para a base e do
coletor para a base. Nesse cenário, a
polarização é chamada de "direta".
Portanto, a alternativa correta é a "A", que
afirma que a polarização é direta.
4 Marcar para revisão
A
B
C
D
E
Determine o valor da resistência R para o
circuito da figura a seguir a fim de promover
uma tensão V = 10V.
Fonte: EnsineMe.
S
D
2,67kΩ
36kΩ
2kΩ
12kΩ
3kΩ
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A
B
C
D
E
A resposta certa é: 2,67kΩ
5 Marcar para revisão
Observando o circuito da figura a seguir e
considerando que V = V , determine a
tensão V .
Fonte: EnsineMe.
P GS(off)
D
18V
-18V
4V
-4V
0V
A
B
C
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 18V
6 Marcar para revisão
Determine a tensão V para o circuito da
figura a seguir:
Fonte: EnsineMe.
GS
16V
8,8V
0V
D
E
12V
4V
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 0V
7 Marcar para revisão
Observando o circuito da figura a seguir e
considerando que V = V , a corrente IDS
é igual a:
Fonte: EnsineMe.
P GS(off)
A
B
C
D
E
6mA
2µA
6µA
9mA
0mA
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 0mA
8 Marcar para revisão
Considere o circuito amplificador a seguir.
Determine o ganho do amplificador sabendo
que seus parâmetros são:
R = 6kΩ;
R = 1,2 MΩ;
R = 1,5kΩ;
R = 0,9kΩ;
r = 20Ω;
r = muito alto (tendendo ao infinito)Ω;
VCC = 16V;
Ganho β = 120.
C
1
2
E
e
O
A
B
C
D
E
Observação: Quando uma das resistências do
paralelo tem um valor muito elevado (tendendo
ao infinito), o resultado dele é igual à menor
resistência.
Fonte: EnsineMe.
0
280
300
-280
-300
A
B
C
D
E
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: -300
9 Marcar para revisão
Transistores bipolares de junção, são
compostos por 3 materiais. Quando temos dois
semicondutores negativos nas extremidades,
com um semicondutor positivo no centro, temos
o transistor chamado de:
NPN.
PNP.
NPP.
PPN.
PNN.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
De maneira similar à da construção dos
diodos semicondutores, os transistores
bipolares de junção (TBJs) são formados
por três materiais semicondutores
dopados. Dependendo de sua construção,
os TBJs são classificados como NPN ou
PNP (junções entre semicondutores).
As duas letras que formam essas junções
indicam o seguinte:
N - Semicondutor do tipo N considerado
negativo, ou seja, sua carga elétrica é
transportada por elétrons.
P - Semicondutor do tipo P considerado
positivo, já que ela é transportada pela
movimentação de lacunas (buracos).
10 Marcar para revisão
Determine a corrente IDQ para o circuito a
seguir. Considere a tensão V = 5,54V.DSQ
A
B
C
D
E
Fonte: EnsineMe.
1,5µA
0mA
12mA
7,77mA
4,7mA
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 4,7mA
