Exercícios tema 3 V2

Prévia do material em texto

Você acertou 7 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
1 Desmarcar para revisão

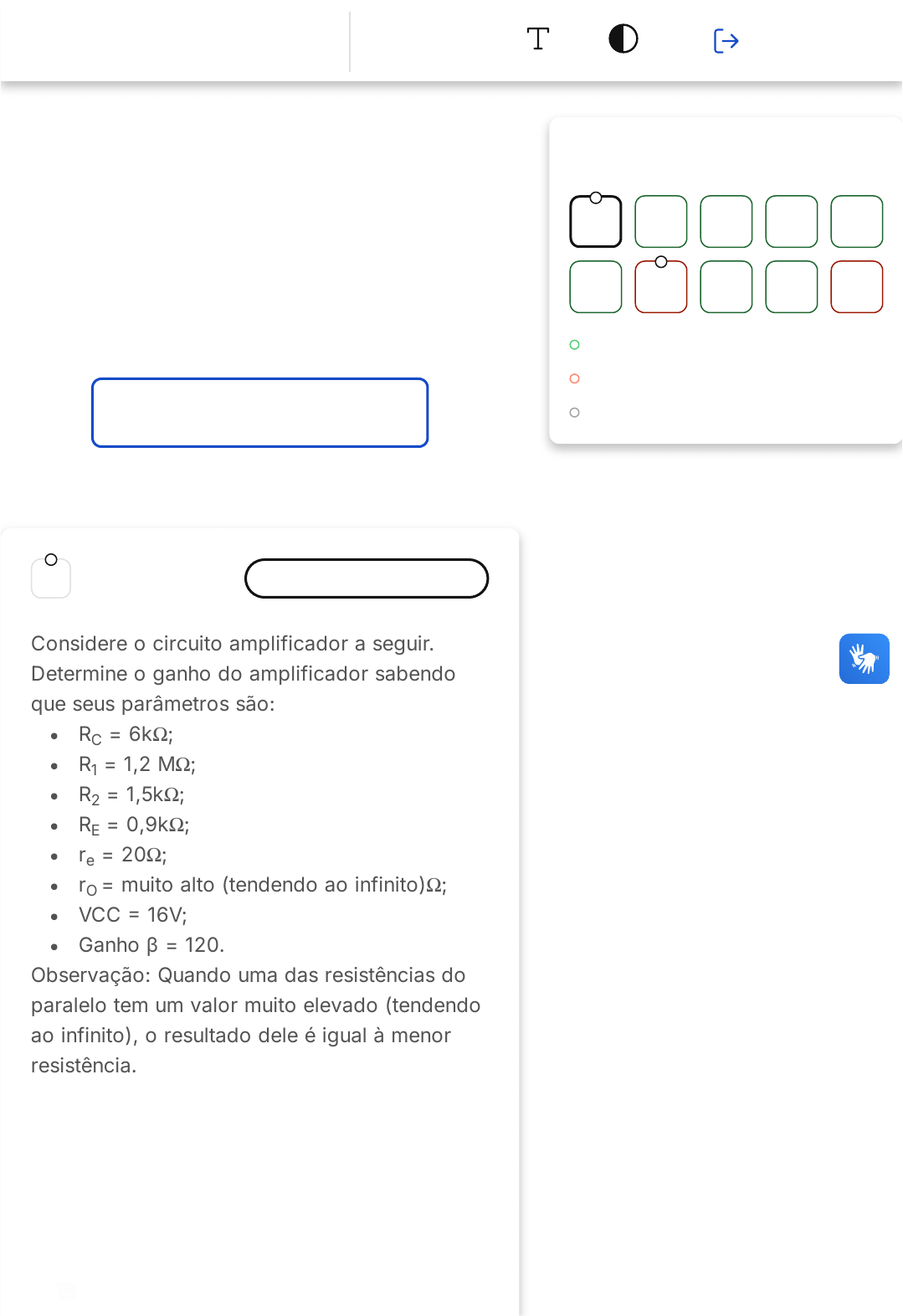

Considere o circuito amplificador a seguir.
Determine o ganho do amplificador sabendo
que seus parâmetros são:
R = 6kΩ;
R = 1,2 MΩ;
R = 1,5kΩ;
R = 0,9kΩ;
r = 20Ω;
r = muito alto (tendendo ao infinito)Ω;
VCC � 16V;
Ganho β = 120.
Observação: Quando uma das resistências do
paralelo tem um valor muito elevado (tendendo
ao infinito), o resultado dele é igual à menor
resistência.
C
1
2
E
e
O
Questão 1 de 10
Corretas �7�
Incorretas �3�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Lista de exercícios O Transistor Sair
Feedback
