OBRAS DE TERRA - Q01

Prévia do material em texto

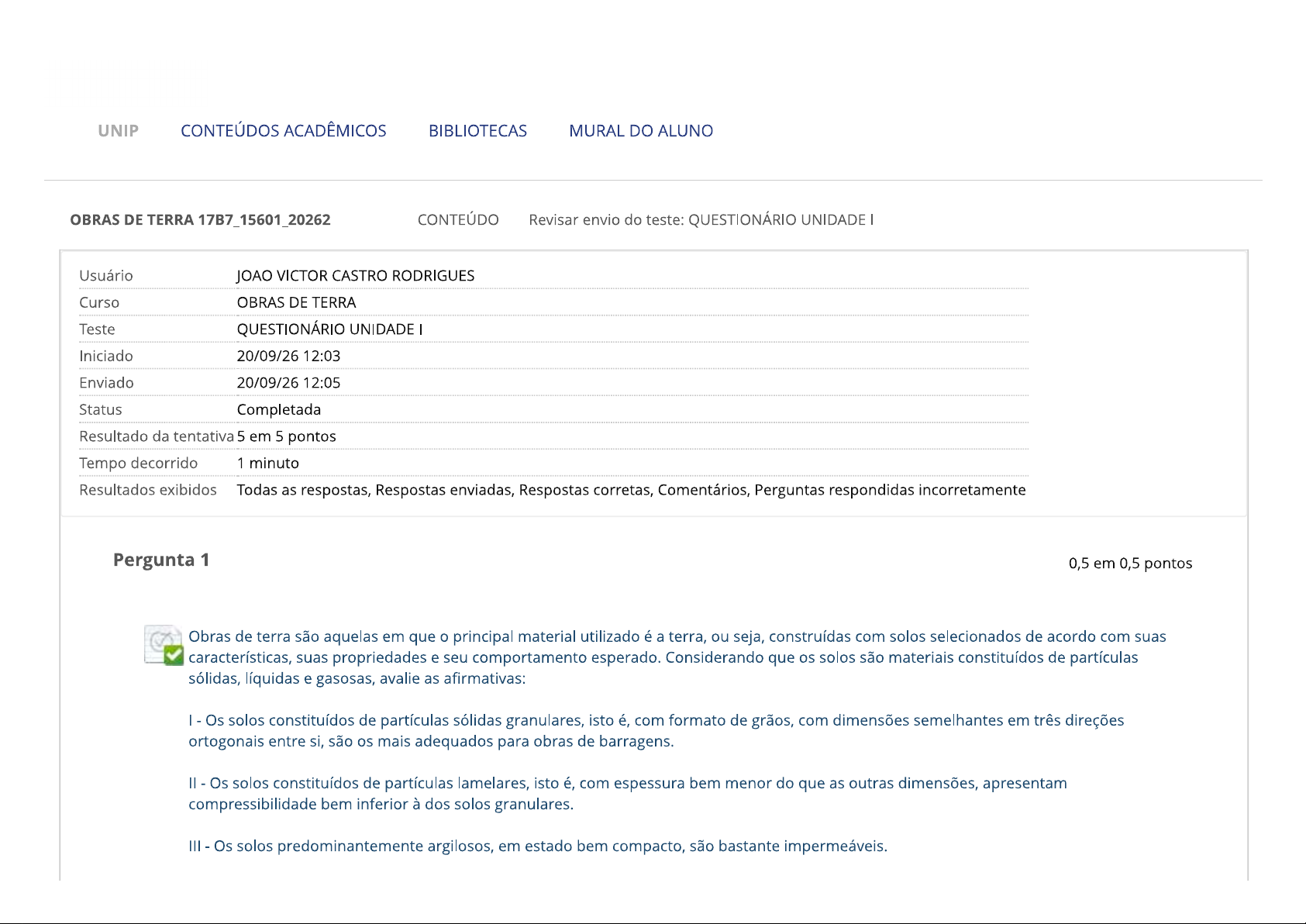

UNIP CONTEÚDOS ACADÊMICOS BIBLIOTECAS MURAL DO ALUNO OBRAS DE TERRA 17B7_15601_20262 CONTEÚDO Revisar envio do teste: QUESTIONÁRIO UNIDADE Usuário JOAO VICTOR CASTRO RODRIGUES Curso OBRAS DE TERRA Teste QUESTIONÁRIO UNIDADE Iniciado 20/09/26 12:03 Enviado 20/09/26 12:05 Status Completada Resultado da tentativa 5 em 5 pontos Tempo decorrido 1 minuto Resultados exibidos Todas as respostas, Respostas enviadas, Respostas corretas, Comentários, Perguntas respondidas incorretamente Pergunta 1 0,5 em 0,5 pontos Obras de terra são aquelas em que principal material utilizado é a terra, ou seja, construídas com solos selecionados de acordo com suas características, suas propriedades e seu comportamento esperado. Considerando que os solos são materiais constituídos de partículas sólidas, líquidas e gasosas, avalie as afirmativas: Os solos constituídos de partículas sólidas granulares, isto é, com formato de grãos, com dimensões semelhantes em três direções ortogonais entre si, são os mais adequados para obras de barragens. Os solos constituídos de partículas lamelares, isto é, com espessura bem menor do que as outras dimensões, apresentam compressibilidade bem inferior à dos solos granulares. III Os solos predominantemente argilosos, em estado bem compacto, são bastanteÉ correto que se afirma em: Resposta Selecionada: e. Apenas III. Respostas: a. I, e III. b. Apenas le II. Apenas I e III. d. Apenas e III. e. Apenas III. Comentário da Resposta: E resposta: Comentário: Afirmativa I: incorreta. Os arranjos de partículas granulares contêm muitos espaços vazios que, em vez de represarem, facilitam escoamento da água. Afirmativa II: incorreta. A acomodação de arranjos espaciais de partículas lamelares pode se prolongar até que todas as partículas estejam perfeitamente encostadas umas às outras, em planos horizontais, praticamente sem deixar espaços vazios entre elas. Na prática, essa acomodação depende da intensidade das pressões atuando e, por isso, pode se prolongar quase que indefinidamente. Afirmativa III: correta. Os solos predominantemente argilosos, por serem constituídos principalmente de partículas sólidas de formato lamelar, quando em estado bem compacto, quase que não apresentam espaços vazios por onde a água pode escoar. Pergunta 2 0,5 em 0,5 pontos Para construir um jardim sobre a laje de cobertura de certo prédio, que tem 12,5 m de extensão e 8,00 m de largura, será necessário aplicar uma camada de pedrisco, com 10 cm de espessura, cujo peso específico vale, aproximadamente, Y = 16 e uma camada de 30 cm de espessura de certo solo, constituído de argila orgânica, com pouca areia, cujo peso específico é cerca de Y = 18Considerando essas informações, analise as afirmativas: valor aproximado do peso total de pedrisco colocado sobre essa laje será de 160 kN, ou seja, cerca de 16 tf. II valor aproximado do peso total de solo orgânico colocado sobre essa laje será de 180 kN, ou seja, cerca de 18 tf. III valor da sobrecarga devida às camadas de pedrisco e solo orgânico, aplicada sobre essa laje, será cerca de 7 ou seja, de 0,7 É correto que se afirma em: Resposta Selecionada: Apenas e III. Respostas: a. I, e III. b. Apenas I e II. C. Apenas e III. d. Apenas e III. e. Apenas III. Comentário da Resposta: resposta: Comentário: Afirmativa I: correta. valor aproximado do peso total de pedrisco colocado sobre essa laje será igual ao valor do seu peso específico multiplicado pelo valor do seu volume (V). Afirmativa II: incorreta. Da mesma forma, valor aproximado do peso total de solo orgânico colocado sobre essa laje será igual ao valor do seu peso específico multiplicado pelo valor do seu volume (V). = / 8.00m % 0.30m 540kN = Afirmativa III: correta. valor da sobrecarga total, devida às camadas de pedrisco e de solo orgânico, aplicada sobre essa laje, será igual ao valor do peso total dividido pela área de aplicação desse peso. Esse valor também pode ser obtido somando-se os valores das pressões exercidas pelas camadas, que equivalem aovalor do peso específico de cada material multiplicado pelo valor da espessura (h) da respectiva camada. Pergunta 3 0,5 em 0,5 pontos Observe boletim de uma sondagem de simples reconhecimento com SPT, também conhecida por Standard Penetration Test (SPT), que é sua denominação internacional, representado na figura a seguir. STANDARD PENETRATION TEST SP 04 Prof. Classificação do Material 100,74 3 1 100 Areia siltosa, pouco compacta, 8 2 N.A. 98,57 cinza amarelada 10 3 19/05/14 2/34 4 Argila cinza escura, 17 5 Silte arenoso, compacto, 17 6 vermelho amarelado 95 19 7 27 8 24 9 Argila pouco siltosa, dura, 25 10 vermelho escuro 25 11 90 28 12 31/14 13 Alteração de rocha Fonte: Autoria própria Com base nos resultados apresentados nesse boletim, avalie as afirmativas:Esse furo de sondagem, SP 04, foi realizado num ponto do terreno situado 74 cm acima do ponto adotado como Referência de Nível (RN = 100,00 m). II Um solo de elevada resistência à penetração foi encontrado a pouco mais de 3 m de profundidade. III solo se tornou muito resistente à penetração depois de, mais ou menos, 12 m de perfuração. É correto que se afirma em: Resposta Selecionada: C. Apenas e III. Respostas: a. I, e III. b. Apenas e II. C. Apenas e III. d. Apenas II e III. e. Apenas III. Comentário da Resposta: resposta: Comentário: Afirmativa I: correta. A cota de nível do terreno, apresentada no início do furo, é 100,74 m, indicando que esse ponto se situa 74 cm acima do ponto adotado como Referência de Nível, em geral denominado RN = 100,00 m. Afirmativa II: incorreta. O número NSPT = 2/34, na primeira coluna, relata que, com apenas 2 golpes do martelo padrão, amostrador penetrou 34 cm na camada de solo. Lembrando que, nesse ensaio, são medidas as quantidades de golpes necessárias para que amostrador penetre 3 espaços consecutivos, de 15 cm cada um, esse número significa que, com apenas 2 golpes, as 2 primeiras séries já foram atravessadas, indicando um solo mole, com resistência à penetração muito baixa. Afirmativa III: correta. O número NSPT = 31/14, na primeira coluna, relata que, após a aplicação de 31 golpes do martelo padrão, amostrador penetrou apenas 14 cm na camada de solo, ou seja, nem sequer penetrou os 15 cm da primeira série de medidas, indicando uma camada de solo quase que impenetrável.Pergunta 4 0,5 em 0,5 pontos Observe boletim de uma sondagem de simples reconhecimento com SPT, também conhecida por Standard Penetration Test (SPT), que é sua denominação internacional, representado na figura a seguir. STANDARD PENETRATION TEST SP 04 Prof. Classificação do Material 100,74 3 1 100 Areia siltosa, pouco compacta, 8 2 N.A. - 98,57 cinza amarelada 10 3 19/05/14 2/34 4 Argila orgânica, cinza escura, 17 5 Silte arenoso, compacto, 17 6 vermelho amarelado 95 19 7 27 8 24 9 Argila pouco siltosa, dura, 25 10 vermelho escuro 25 11 90 28 12 31/14 13 Alteração de rocha Fonte: Autoria própria Com base nos resultados apresentados nesse boletim, avalie as afirmativas: Para uma edificação de dois pavimentos, com cargas de pequeno porte, cujo pavimento térreo se situará na cota de nível 100,00, é possível prever fundações diretas rasas, com sapatas situadas na cota de nível 99,00 m, que apresenta uma razoável resistência à penetração. Para edificações com cargas mais elevadas, nesse terreno, as fundações podem ser constituídas de tubulões a céu aberto, com suas bases abaixo da cota 97,00 m, onde 0 solo se torna mais resistente à penetração.III A camada mais superficial desse terreno, constituída de areia siltosa, não suporta escavações verticais. É correto que se afirma em: Resposta Selecionada: e. Apenas III. Respostas: a. I, e III. b. Apenas e II. C. Apenas e III. d. Apenas II e III. e. Apenas III. Comentário da Resposta: E resposta: Comentário: Afirmativa I: incorreta. A resistência razoável encontrada na cota de nível 99,00 m, com NSPT = 8, indica apenas a resistência nesse furo de sondagem. Nada garante que, ao lado dele, a poucos metros de distância, as camadas de solo não apresentem espessuras significativamente diferentes. Por isso, é necessária a realização da sondagem em, pelo menos, 3 furos não alinhados, para que seja possível formar uma ideia espacial do relevo do subsolo. Afirmativa II: incorreta. Apesar do solo se tornar cada vez mais resistente abaixo da cota 97,00 m, nesse furo, seria impossível uma escavação desprotegida até tais profundidades, tanto pelas camadas de solo arenoso e argila orgânica, que têm baixa resistência ao cisalhamento, quanto pela presença da água do lençol freático. Afirmativa III: correta. A camada mais superficial desse terreno, constituída de areia siltosa, não suporta escavações verticais, pois as partículas sólidas dos solos arenosos apresentam baixa coesão, devido ao seu formato granular. Pergunta 5 0,5 em 0,5 pontosCom relação às deformações verticais de camadas de solos lateralmente confinadas, avalie as afirmações: A compactação de uma camada de solo consiste na redução da sua espessura, provocada artificialmente, reduzindo o volume de vazios entre as suas partículas sólidas, causando, sobretudo, a redução da quantidade das suas partículas gasosas. II adensamento de uma camada de solo consiste na redução natural da sua espessura, causado por algum acréscimo de pressão sobre ela ou sobre camadas acima dela, que provoca a redução do volume de vazios e, sobretudo, a redução da quantidade de partículas líquidas. III Muito embora a compactação seja um fenômeno artificial, provocado por equipamentos, e adensamento seja um fenômeno natural, resultado prático desses dois fenômenos é a elevação do valor do peso específico do solo. É correto que se afirma em: Resposta Selecionada: a. I, e III. Respostas: a. I, e III. b. Apenas I e II. Apenas I e III. d. Apenas e III. e. Apenas III. Comentário da Resposta: A resposta: Comentário: Afirmativa I: correta. Com a aplicação de certa pressão sobre uma fina camada de solo, devidamente umedecida, suas partículas sólidas se acomodam, criando um arranjo espacial com menos espaços vazios entre elas e expulsando ar presente na camada. Afirmativa II: correta. Uma sobrecarga aplicada no terreno será transmitida para todas as camadas subjacentes, provocando uma acomodação das partículas sólidas. Sendo um fenômeno natural, devido a uma pressão prolongada indefinidamente, ele se prolongará até que os espaços vazios estejam reduzidos ao máximo, inclusive com expulsão da fase líquida. Afirmativa III: correta. Em ambos os casos, ocorre uma redução de volume para uma quantidade de partículas sólidas que não se alterou. mesmo peso para um volume menor significa um valor de peso específico maior.Pergunta 6 0,5 em 0,5 pontos Com os resultados de um Ensaio de Proctor Normal realizado com amostras de solo de certa jazida, selecionada para a execução de um aterro, foi traçada a curva de compactação representada na figura a seguir. 1,80 1,70 1,60 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 h (%) Fonte: Autoria própria Com base nesses dados e considerando que valor da umidade ótima seja de 18,8% e que peso específico máximo possível seja cerca de YS = 1,81 caso se pretenda compactar esse aterro de forma a obter um peso específico de, no mínimo, 1,78 teor de umidade (h) do solo, a ser utilizado na compactação, deverá ser: Resposta Selecionada: b. 17,6%verificar, na curva de compactação, os pontos em que valor do peso específico obtido seria maior do que estabelecido e os valores de teor de umidade para os quais eles seriam obtidos. Essa reta horizontal intercepta a curva nos pontos correspondentes aos teores de umidade 17,6% e 20,7%, aproximadamente. Para teores de umidade entre esses dois valores, peso específico obtido seria superior a YS = 1,78 kgf/dm². Pergunta 7 0,5 em 0,5 pontos A planilha a seguir contém os resultados de um Ensaio de Proctor Normal, realizado com amostras de certa jazida, constituída de solo silto argiloso, que foi selecionada para a execução de um aterro. Umidade (%) 15,2 16,7 18,1 19,9 21,3 23,4 gS 1,678 1,734 1,791 1,809 1,765 1,654 Com base nesses dados, avalie as afirmações: valor máximo do peso específico aparente seco que pode ser obtido com a compactação desse solo é, aproximadamente, YS = 1,81 kgf/dm². valor da umidade ótima para a compactação desse solo é h = 19,9%. III Considerando que, durante a compactação de uma camada extensa, não é possível manter a umidade ótima em todos os pontos, para se obter um certo valor de peso específico, no campo, deve-se traçar a curva de compactação desse solo. É correto que se afirma em: Resposta Selecionada: e. Apenas III. Respostas: a. I, e III. b. Apenas I e II.C. Apenas I e III. d. Apenas e III. e. Apenas III. Comentário da Resposta: E resposta: Comentário: Afirmativa I: incorreta. valor YS = 1,81 representa apenas o maior valor obtido nesse ensaio, mas não maior valor possível. Afirmativa II: incorreta. teor de umidade 19,9% é apenas valor da umidade que conduziu ao peso específico YS = 1,81 mas não representa valor da umidade ótima, que conduziria ao maior valor possível de peso específico. Afirmativa III: correta. Para definir, aproximadamente, valor máximo de peso específico possível e valor da umidade ótima, é necessário traçar a curva de compactação desse solo, com base nos resultados apresentados na planilha. Somente a partir dessa curva é possível definir uma faixa de umidade que deve conduzir a compactação, pelo menos, ao valor de peso específico requerido. Pergunta 8 0,5 em 0,5 pontos Uma amostra indeformada do solo bastante compressível, constituinte de certa camada, com cerca de 6,50 m de espessura, foi submetida a um ensaio de compressão simples, lateralmente confinada. A amostra, com 15 cm de espessura, tinha um índice de vazios = 1,357 e, após a estabilização, índice de vazios se tornou = 1,213. tempo decorrido até ser atingida a razoável estabilização foi cerca de 10 horas e 15 minutos. Determinar o valor aproximado da redução da espessura da camada, submetida à mesma pressão aplicada na amostra, lembrando que a Fórmula Geral do recalque, que leva em consideração a espessura da camada (h) e a variação do índice de vazios na amostra, é expressa por:Resposta Selecionada: h = 40 cm. Respostas: a. h = 29 cm. b. h = 0,92 cm. h = 40 cm. d. h 3,69 cm. e. h = 23,5 cm. Comentário da Resposta: resposta: Comentário: Considerando valor da espessura média da camada, h = 6,50 m e os valores do índice de vazios antes e depois do ensaio, valor da variação da espessura da camada será: h / = Pergunta 9 0,5 em 0,5 pontos Uma amostra indeformada do solo bastante compressível, constituinte de certa camada, com cerca de 6,50 m de espessura, foi submetida a um ensaio de compressão simples, lateralmente confinada. A amostra, com 12 cm de espessura, tinha um índice de vazios = 1,357 e, após a estabilização, índice de vazios se tornou = 1,213. O tempo decorrido até ser atingida a razoável estabilização foi cerca de 10 horas e 15 minutos. Determinar tempo aproximado que será necessário para que essa camada de solo, submetida à mesma pressão aplicada na amostra, estabilize, ou seja, até que cesse a redução da sua espessura, lembrando que esse tempo será proporcional às espessuras da camada e da amostra, bem como ao tempo decorrido em laboratório, com a amostra, segundo a relação expressa a seguir. Resposta Selecionada: d. 3 anos e meio.Respostas: a. 2 anos. b. 2 anos e meio. 3 anos. d. 3 anos e meio. e. 4 anos. Comentário da Resposta: D resposta: Comentário: Considerando valor da espessura média da camada, h = 6,50 m e os valores do índice de vazios antes e depois do ensaio, valor da variação da espessura da camada será: 2 tc = = = 1.253 dias 41,8meses to 41,8meses 3,48 Pergunta 10 0,5 em 0,5 pontos A rede de fluxo, representada na figura a seguir, foi traçada visando avaliar a vazão de percolação através de uma barragem terra, que será construída com um solo argiloso, pouco siltoso, cujo coeficiente de permeabilidade, determinado em laboratório, é da ordem m/s.NA, Linhas equipotenciais Linhas de fluxo h NA, Barragem de terra Fonte: Autoria própria Determinar o valor da vazão através da seção transversal, estimada por metro de extensão dessa barragem, sabendo que o valor da diferença entre os níveis d'água a montante e a jusante da barragem será de 48 m, e lembrando que valor da vazão de percolação pode ser definido pela expressão a seguir: Resposta Selecionada: Respostas: Comentário da Resposta: D resposta: Comentário: valor estimado para a vazão de percolação através da seção transversal dessa barragem, por metro de extensão, pode ser determinado diretamente por:Domingo, 20 de Setembro de 2026 12h05min16s GMT-03:00 OK
