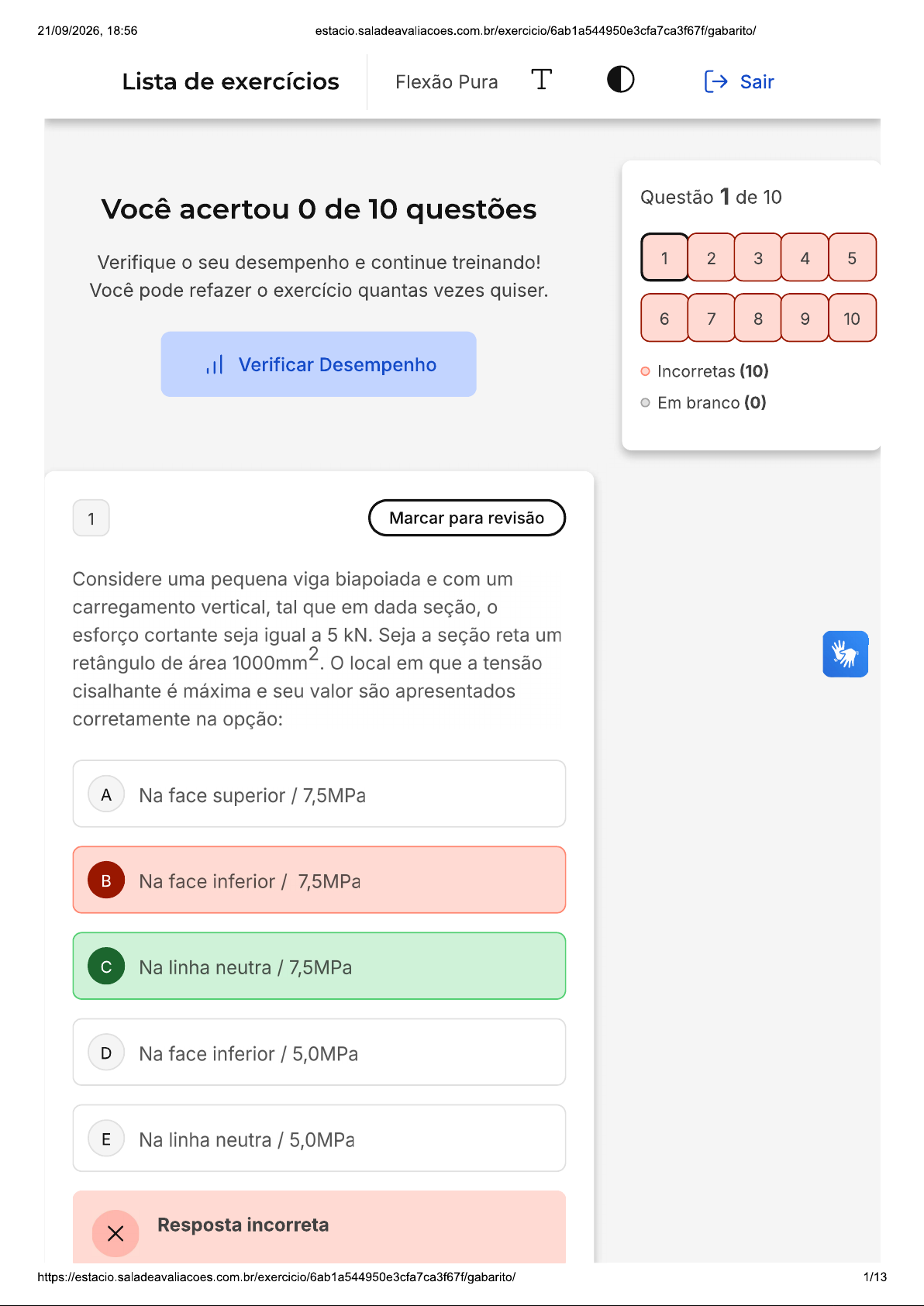

21/09/2026, 18:56 Lista de exercícios Flexão Pura T Sair Questão 1 de 10 Você acertou de 10 questões Verifique seu desempenho e continue treinando! 1 2 3 4 5 Você pode refazer exercício quantas vezes quiser. 678910 Verificar Desempenho Incorretas (10) Em branco 1 Marcar para revisão Considere uma pequena viga biapoiada e com um carregamento vertical, tal que em dada seção, esforço cortante seja igual a 5 kN. Seja a seção reta um retângulo de área 1000mm². O local em que a tensão cisalhante é máxima e seu valor são apresentados corretamente na opção: A Na face superior / 7,5MPa Na face inferior / 7,5MPa Na linha neutra / 7,5MPa D Na face inferior / 5,0MPa E Na linha neutra / 5,0MPa X Resposta incorreta 1/1321/09/2026, 18:56 Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado local onde a tensão cisalhante é máxima em uma seção retangular é na linha neutra. Isso ocorre porque a linha neutra é ponto médio da seção transversal, onde as tensões de compressão e tração se equilibram. A tensão cisalhante máxima pode ser calculada pela fórmula Tmax = 2A 3V onde V é esforço cortante e A é a área da seção. Substituindo os valores dados na questão, temos 3.(5000) Tmax = 7, 5MPa. Portanto, a alternativa 2.(0,001) correta é a C: "Na linha neutra / 7,5MPa". 2 Marcar para revisão VLibras (Prefeitura de Mauriti CE / 2019) Um material elástico é empregado para confeccionar uma viga de 12cmlargura e seu carregamento segue indicado na figura a seguir. Considerando que material apresenta tensão admissível de 12MPa, a altura mínima para essa viga é, aproximadamente, em cm: 12kN/m A B 5,0m A 25 39 45 2/1321/09/2026, 18:56 estacio.saladeavaliacoes.com.br/exercicio/6ab1a544950e3cfa7ca3f67f/gabarito/ D 49 E 55 X Resposta incorreta Opa! A alternativa correta é a letra B. Confira gabarito comentado! Gabarito Comentado Gabarito: 39 Justificativa: q.L² Mₘₐₓ = = 8 h = M.c I 12.10⁶ = 37.500. (0,12) 2 = 0,39m = 39cm 12 VLibras 3 Marcar para revisão A viga mostrada na figura apresenta seção reta constante e tem a forma de um retângulo de base b e altura h. Numa dada seção de estudo, esforço cortante tem módulo V. Que expressão determina a tensão cisalhante num ponto localizado a uma distância de da linha neutra? F2 A Fonte: Autor 3/1321/09/2026, 18:56 estacio.saladeavaliacoes.com.br/exercicio/6ab1a544950e3cfa7ca3f67f/gabarito/ 3.V A 2.b.h 4.V B 3.b.h V c 4.b.h 9.V D 8.b.h 1.V E 16.b.h X Resposta incorreta Opa! A alternativa correta é a letra D. Confira gabarito comentado! Gabarito Comentado VLibras 9.V Gabarito: 8.b.h Justificativa: A equação que determina a tensão cisalhante em qualquer ponto para uma seção retangular. Em que y é medido a partir da linha neutra. Para a questão, = h Assim: t 8.b.h 4 Marcar para revisão (CESGRANRIO / 2010 adaptada). 4/1321/09/2026, 18:56 estacio.saladeavaliacoes.com.br/exercicio/6ab1a544950e3cfa7ca3f67f/gabarito/ R S Uma viga engastada-livre é solicitada por uma força F em sua extremidade, conforme mostrado na figura. Considere uma seção interna da viga onde podem ser identificados dois pontos, R e S. plano XZ é plano neutro da viga. Em relação ao estado de tensões atuantes nesses pontos tem-se que no ponto: R a tensão normal σ é máxima e a tensão A cisalhante T é nula. S a tensão cisalhante T é nula e a tensão normal σ é máxima. S a tensão cisalhante é máxima e a tensão VLibras normal é nula. R a tensão normal e a tensão cisalhante D máximas. S a tensão cisalhante é zero e a tensão E normal σ é nula. X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado Gabarito: S a tensão cisalhante é máxima e a tensão normal σ é nula. Justificativa: Na linha neutra (LN) a tensão cisalhante é máxima e a tensão por flexão é zero. 5/1321/09/2026, 18:56 estacio.saladeavaliacoes.com.br/exercicio/6ab1a544950e3cfa7ca3f67f/gabarito/ Como S pertence à linha neutra, tensão cisalhante é máxima e a tensão por flexão é zero. 5 Marcar para revisão Considere que uma viga homogênea de seção circular de raio R está submetida à flexão. Em dada seção de estudo, o momento fletor tem intensidade M e a deformação máxima positiva é e1. A razão entre as deformações máxima e mínima é: A +1 B -1 c -2 VLibras D -1/2 E +1/2 X Resposta incorreta Opa! A alternativa correta é a letra B. Confira gabarito comentado! Gabarito Comentado Na situação descrita no enunciado, estamos lidando com uma viga homogênea de seção circular submetida à flexão. Nesse contexto, é importante entender que, devido à simetria da seção transversal da viga, as deformações máxima e mínima terão mesmo valor absoluto. No 6/1321/09/2026, 18:56 estacio.saladeavaliacoes.com.br/exercicio/6ab1a544950e3cfa7ca3f67f/gabarito/ entanto, uma delas será de tração (aumento de comprimento) e a outra de compressão (diminuição de comprimento). Portanto, ao calcular a razão entre essas duas deformações, obtemos -1, pois estamos dividindo um valor positivo (deformação máxima) por um valor negativo (deformação mínima). Isso justifica a alternativa como a resposta correta. 6 Marcar para revisão (Petrobras / 2015) perfil I mostrado na figura é utilizado como viga e estará sujeito à flexão, para a qual vale a relação σ = Mc/I, onde M é momento fletor atuante na seção, c é a distância da linha neutra (LN) até a fibra mais externa, e I é momento de inércia da área da seção transversal. VLibras perfil é utilizado de tal modo que a linha neutra pode estar apoiada sobre eixo X ou sobre eixo y.A viga apresentará maior resistência à flexão se a linha neutra estiver sobre eixo A porque Ix > Iy B porque21/09/2026, 18:56 estacio.saladeavaliacoes.com.br/exercicio/6ab1a544950e3cfa7ca3f67f/gabarito/ D y, porque então Wₓ > ou seja, a viga é mais resistente à flexão em torno de X. VLibras 7 Marcar para revisão (FGV / 2008) valor da carga P que, aplicada no ponto central de uma viga biapoiada, provoca nesse ponto um deslocamento igual ao provocado por uma carga q uniformemente distribuída em todo vão da viga é: 5.q.L A 8 5.q. L 5.q.L c 2 8/1321/09/2026, 18:56 5.q.L D 4 5.q.L E 16 X Resposta incorreta Opa! A alternativa correta é a letra A. Confira gabarito comentado! Gabarito Comentado A questão pede valor da carga P que, quando aplicada no ponto central de uma viga biapoiada, provoca um deslocamento igual ao provocado por uma carga q uniformemente distribuída em todo vão da viga. Para resolver essa questão, precisamos igualar as equações de deslocamento para a força na extremidade e carregamento distribuído. As equações são dadas por: P.L³ = (força na extremidade) VLibras = (carregamento distribuído) 384.E.I Igualando as duas equações, temos: P.L³ 4 48.E.I 384.E.I Resolvendo para obtemos: P Portanto, a alternativa correta é a A: 5.q.L 8 Marcar para revisão (CESPE / 2016) P = 20 kN A B 300 300 cm b = 10 cm A figura precedente ilustra a situação em que uma viga prismática (barra de eixo reto e seção transversal 9/1321/09/2026, 18:56 constante), feita de material elástico linear, é submetida a uma força de 20 kN. momento de inércia (I) da seção transversal da viga é dado por = (b h³)/12, em que b = 10cm e h = 30cm. módulo de elasticidade do material da viga é 21.000 kN/cm². Após a deformação, as seções transversais da viga permanecem planas e os deslocamentos da linha elástica são de pequena Na situação apresentada, deslocamento vertical máximo da viga, em cm, é A superior a 0,2 e inferior a 0,6. superior a 0,6 e inferior a 1,7. c superior a 1,7. D inferior a 0,02. VLibras E superior a 0,02 e inferior a 0,2. X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado Gabarito: superior a 0,02 e inferior a 0,2. Justificativa: Maior deslocamento, em módulo: P.L³ = 48.E.I 3 20000. (6) = 0, 19cm 12 10/1321/09/2026, 18:56 9 Marcar para revisão (MPE-AM / 2013) A viga simplesmente apoiada da figura possui vão de 6m e está submetida a uma carga uniformemente distribuída de 2 kN/m. q (kN/m) h b Se a seção transversal da viga for retangular, com largura b = 10cm e altura h = 30cm, a tensão normal máxima de tração na flexão que atua na fibra inferior da viga é, em MPa, A 4. B 6. 8. VLibras D 10. E 12. X Resposta incorreta Opa! A alternativa correta é a letra B. Confira gabarito comentado! Gabarito Comentado Para resolver essa questão, precisamos primeiro calcular momento fletor máximo (Mmax) da viga. Isso é feito pela fórmula = 2000.(6) 8 que resulta em 9000 N.m. Em seguida, calculamos a tensão normal máxima usando a fórmula = M.c T Substituindo https://estacio.saladeavaliacoes.com.br/exercicio/6ab1a544950e3cfa7ca3f67f/gabarito/ 11/1321/09/2026, 18:56 estacio.saladeavaliacoes.com.br/exercicio/6ab1a544950e3cfa7ca3f67f/gabarito/ os valores conhecidos na fórmula, temos 9000.(0,15) = resulta em 6 MPa. 12 Portanto, a tensão normal máxima de tração na flexão que atua na fibra inferior da viga é de 6 MPa. 10 Marcar para revisão (INAZ do Pará / 2017) Ao fiscalizar uma obra, um engenheiro civil percebe que uma viga biapoiada de concreto armado apresenta fissuras, como demonstra a imagem. engenheiro identificou corretamente que a natureza da fissura foi devido a: VLibras A Retração térmica. B Esforços de cisalhamento. c Corrosão de armaduras. D Esforços de flexão. E Esforços de torção. X Resposta incorreta Opa! A alternativa correta é a letra D. Confira gabarito comentado! 12/1321/09/2026, 18:56 Gabarito Comentado Gabarito: Esforços de flexão. Justificativa: Devido ao carregamento, as fibras inferiores estão sujeitas ao efeito de tração. Se a estrutura apresentar pequenos defeitos superficiais, eles serão potencializados pela condição trativa da flexão. VLibras 13/13
