Exercícios de Resistência dos Materiais

Prévia do material em texto

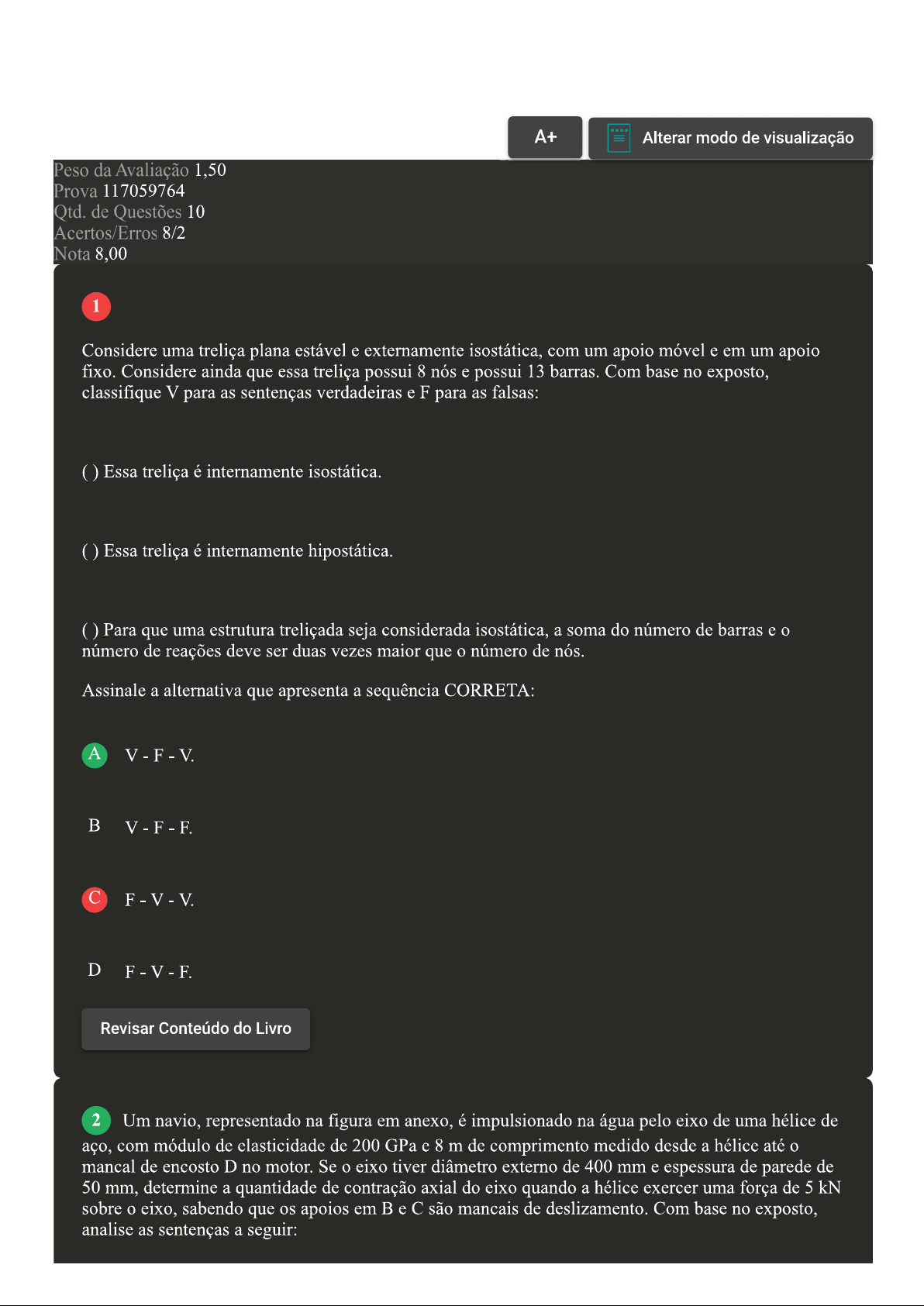

A+ Alterar modo de visualização Peso da Avaliação 1,50 Prova 117059764 Qtd. de Questões 10 Acertos/Erros 8/2 Nota 8,00 1 Considere uma treliça plana estável e externamente isostática, com um apoio móvel e em um apoio fixo. Considere ainda que essa treliça possui 8 nós e possui 13 barras. Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas: () Essa treliça é internamente isostática. () Essa treliça é internamente hipostática. Para que uma estrutura treliçada seja considerada isostática, a soma do número de barras e o número de reações deve ser duas vezes maior que o número de nós. Assinale a alternativa que apresenta a sequência CORRETA: A B D Revisar Conteúdo do Livro 2 Um navio, representado na figura em anexo, é impulsionado na água pelo eixo de uma hélice de aço, com módulo de elasticidade de 200 GPa e 8 m de comprimento medido desde a hélice até o mancal de encosto D no motor. Se o eixo tiver diâmetro externo de 400 mm e espessura de parede de 50 mm, determine a quantidade de contração axial do eixo quando a hélice exercer uma força de 5 kN sobre o eixo, sabendo que os apoios em B e são mancais de deslizamento. Com base no exposto, analise as sentenças a seguir:I- A contração axial do eixo é de 3,64 X 10^-3 mm. II- A contração axial do eixo é de 7,28 10^-3 mm. III- A contração axial do eixo é de 1,21 10^-3 mm. Assinale a alternativa CORRETA: FONTE: HIBBELER, R.C. Resistência dos Materiais. 7. ed. Pearson Education do Brasil, 2009. A D 5 kN 8m 91 A Somente a sentença I está correta. B As sentenças II e III estão corretas. Somente a sentença III está correta. D Somente a sentença II está correta. 3 Uma haste presa em uma parede é apresentada na figura em anexo. Considere o diâmetro da haste de 10 mm e que há uma força de 10 kN atuando sobre ela. Com base no exposto, analise as sentenças a seguir: I- A tensão de cisalhamento medida no ponto d é de 63,66 MPa. II- A tensão de cisalhamento medida no ponto d é de 127,32 MPa. III- Se aumentarmos o diâmetro da haste, aumentaremos a tensão de cisalhamento atuante no ponto d. Assinale a alternativa CORRETA: 20mm d 40mm FONTE: Acesso em: 19 jul. 2021. 10 kN A As sentenças II e III estão corretas.B Somente a sentença II está correta. Somente a sentença I está correta. D As sentenças I e III estão corretas. 4 Um profissional responsável pela execução de projetos sujeitos a solicitação mecânicas deve ser capaz de identificar qual é o tipo de tensão atuante sobre uma estrutura. Com base na figura em anexo, associe os itens, utilizando o código a seguir: ( ) Tração. ( ) Compressão. ( ) Cisalhamento. (I) (II) F F (III) F F Assinale a alternativa que apresenta a sequência CORRETA: A III II I. B II I III. I II III. D II - III I. 5 É possível obter uma curva tensão deformação para o cisalhamento através de ensaios mecânicos. No diagrama tensão versus deformação de cisalhamento, do trecho em que as tensões são inferiores ao limite de proporcionalidade, classifique V para as sentenças verdadeiras e F para as falsas: ( ) É possível obter-se o módulo de elasticidade longitudinal. ( ) É possível obter-se o módulo de elasticidade transversal. É possível obter-se a ductilidade do material. Assinale a alternativa que apresenta a sequência CORRETA: A V-V-F. B F-V-F.D 6 A figura em anexo mostra duas chapas unidas por um rebite cilíndrico. Se o coeficiente de segurança utilizado for de 4 e o limite de escoamento cisalhante do rebite é 500 MPa. Com base no exposto, analise as sentenças a seguir: I- diâmetro mínimo é de 2,91 mm. II- diâmetro mínimo é de 11,28 mm. III- diâmetro mínimo é de 13,03 mm. IV- diâmetro mínimo é maior que 14 mm. F N Assinale a alternativa CORRETA: A Somente a sentença III está correta. B Somente a sentença I está correta. Somente a sentença II está correta. D Somente a sentença IV está correta. Revisar Conteúdo do Livro 7 As treliças são estruturas muito comuns no nosso dia a dia e você com certeza já deve ter visto alguma estrutura treliçada. São constituídas por barras (geralmente metálicas) ligadas entre si nas extremidades através dos nós que recebem todos os esforços externos aplicados a ela. Com relação ao comportamento das treliças, considere a treliça apresentada abaixo e classifique V para as sentenças verdadeiras e F para as falsas:40kN 80 kN 40 kN 0,5 m B C 0,5 m E A F valor do esforço para a barras AB é de -80 kN. () valor do esforço para a barras ED é de -80 kN. () Essa treliça é internamente hipostática. Assinale a alternativa que apresenta a sequência CORRETA: A F-V-F. D 8 Ao fixar uma chapa de aço em uma viga de madeira, foram utilizados três parafusos, conforme pode ser observado na figura em anexo. Sabendo que a carga atuante na chapa é de 100 kN e que o limite de escoamento do aço utilizado é de 360 MPa e que se deseja um coeficiente de segurança de 4,00. Com base no exposto, analise as sentenças a seguir: I- diâmetro mínimo necessário para os parafusos será de 18,8 mm. II- diâmetro mínimo necessário para os parafusos será de 21,7 mm. III- Caso seja colocado uma chapa com 4 parafusos, ao invés de 3, o diâmetro mínimo necessário de cada parafuso será de 16,3 mm.Assinale a alternativa CORRETA: 100 kN A Somente a sentença I está correta B As sentenças I e III estão corretas. Somente a sentença II está correta. D As sentenças II e III estão corretas. 9 Uma haste presa em uma parede é apresentada na figura em anexo. Considere o diâmetro da haste de 15 mm e que há uma força de 10 kN atuando sobre ela. Com base no exposto, analise as sentenças a seguir: 20mm 40mm 10 kN I-A tensão de cisalhamento medida no ponto d é de 56,59 MPa. II- A tensão de cisalhamento medida no ponto d é de 127,32 MPa. III- Se aumentarmos o diâmetro da haste, diminuiremos a tensão de cisalhamento atuante no ponto d. Assinale a alternativa CORRETA:A As sentenças I e III estão corretas. B As sentenças II e III estão corretas. Somente a sentença II está correta. D Somente a sentença I está correta. 10 Considere uma treliça plana estável e externamente isostática, com um apoio móvel e em um apoio fixo. Considere ainda que essa treliça possui 16 nós e 29 barras. Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas: Essa treliça é internamente hipostática. Essa treliça é internamente isostática. A treliça mencionada possui grau de estaticidade total é igual a 5. Assinale a alternativa que apresenta a sequência CORRETA: A B V-V-F. D V-F-V. Imprimir
