avaliação final distribuição e Sistemas de Energia

Prévia do material em texto

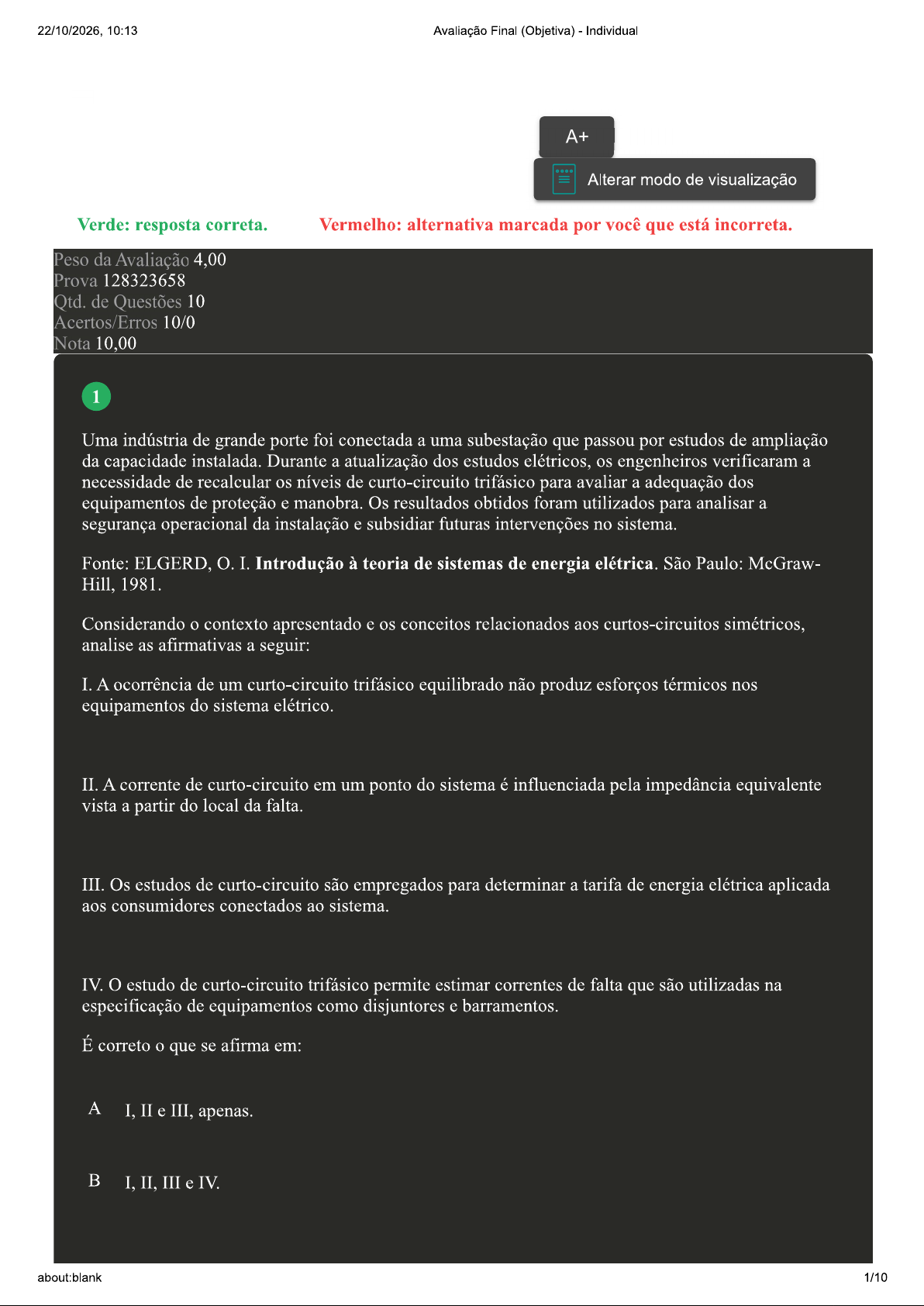

22/10/2026, 10:13 Avaliação Final (Objetiva) Individual A+ Alterar modo de visualização Verde: resposta correta. Vermelho: alternativa marcada por você que está incorreta. Peso da Avaliação 4,00 Prova 128323658 Qtd. de Questões 10 Acertos/Erros 10/0 Nota 10,00 1 Uma indústria de grande porte foi conectada a uma subestação que passou por estudos de ampliação da capacidade instalada. Durante a atualização dos estudos elétricos, os engenheiros verificaram a necessidade de recalcular os níveis de curto-circuito trifásico para avaliar a adequação dos equipamentos de proteção e manobra. Os resultados obtidos foram utilizados para analisar a segurança operacional da instalação e subsidiar futuras intervenções no sistema. Fonte: ELGERD, O.I. Introdução à teoria de sistemas de energia elétrica. São Paulo: McGraw- Hill, 1981. Considerando o contexto apresentado e os conceitos relacionados aos curtos-circuitos simétricos, analise as afirmativas a seguir: I. A ocorrência de um curto-circuito trifásico equilibrado não produz esforços térmicos nos equipamentos do sistema elétrico. II. A corrente de curto-circuito em um ponto do sistema é influenciada pela impedância equivalente vista a partir do local da falta. III. Os estudos de curto-circuito são empregados para determinar a tarifa de energia elétrica aplicada aos consumidores conectados ao sistema. IV. estudo de curto-circuito trifásico permite estimar correntes de falta que são utilizadas na especificação de equipamentos como disjuntores e barramentos. É correto o que se afirma em: A I, II e III, apenas. B I, II, III e IV. about:blank 1/1022/10/2026, 10:13 Avaliação Final (Objetiva) Individual II e IV, apenas. D III e IV, apenas. E I, apenas. 2 A integração dos sistemas elétricos é uma estratégia adotada por diversos países para aumentar a confiabilidade do fornecimento de energia e otimizar o aproveitamento dos recursos energéticos disponíveis em diferentes regiões. No Brasil, a interligação das redes de transmissão possibilita a transferência de energia entre áreas com características distintas de geração, contribuindo para o equilíbrio entre oferta e demanda. Esse modelo também favorece o compartilhamento de recursos energéticos e a redução dos impactos decorrentes de variações climáticas regionais. Fonte: OPERADOR NACIONAL DO SISTEMA ELÉTRICO (ONS). Sistema Interligado Nacional. Rio de Janeiro: ONS, 2024. Disponível em: Acesso em: 9 jun. 2026. Com base nas informações apresentadas e nos conhecimentos sobre o Sistema Interligado Nacional (SIN), analise as afirmativas a seguir: I. A integração promovida pelo SIN elimina a necessidade de expansão dos sistemas de transmissão entre as regiões brasileiras. II. sistema elétrico brasileiro é organizado em quatro submercados denominados Sul, Sudeste/Centro-Oeste, Nordeste e Norte. III. As usinas nucleares participam da matriz elétrica brasileira e contribuem para o suprimento de energia do sistema elétrico nacional. IV. SIN é formado por redes de distribuição responsáveis pela conexão direta entre consumidores e unidades geradoras localizadas em diferentes regiões do país. É correto o que se afirma em: A I, apenas. B II e IV, apenas. about:blank 2/1022/10/2026, 10:13 Avaliação Final (Objetiva) Individual I, III e IV, apenas. D II e III, apenas. E I, II, III e IV. 3 Durante a análise de uma ocorrência em um sistema elétrico de potência, uma equipe de engenharia verificou que uma falta provocou desequilíbrio entre as correntes das fases, exigindo a utilização de modelos específicos para representar o comportamento do sistema. A investigação indicou que a correta identificação das componentes de sequência era necessária para compreender a propagação da falta, avaliar seus impactos e subsidiar a atuação dos dispositivos de proteção. Fonte: ELGERD, O.I. Introdução à Teoria de Sistemas de Energia Elétrica. São Paulo: McGraw- Hill, 1981. Considerando a situação apresentada e os conceitos relacionados aos curtos-circuitos assimétricos, analise as afirmativas a seguir: I. A análise das componentes de sequência contribui para os estudos de proteção e para a avaliação do comportamento do sistema durante condições de falta. II. A teoria das Componentes Simétricas permite representar um sistema trifásico desequilibrado por meio das componentes de sequência positiva, negativa e zero. III. Os curtos-circuitos assimétricos produzem entre as fases do sistema elétrico, exigindo métodos específicos para a análise das correntes e tensões durante a falta. IV. As componentes de sequência positiva, negativa e zero representam grandezas elétricas utilizadas exclusivamente para descrever o funcionamento do sistema em regime permanente equilibrado. É correto o que se afirma em: A I, II e III, apenas. III e IV, apenas. II e IV, apenas. about:blank 3/1022/10/2026, 10:13 Avaliação Final (Objetiva) Individual D I, apenas. E I, II, III e IV. 4 Durante a expansão de uma subestação, uma concessionária realizou estudos para avaliar o comportamento do sistema diante de faltas fase-terra. Os engenheiros verificaram que a configuração de aterramento do neutro dos transformadores influenciava a circulação das correntes de sequência zero e, consequentemente, o desempenho dos sistemas de proteção instalados na rede. Com base nos resultados obtidos, foram propostas adequações nos ajustes dos dispositivos de proteção para aumentar a confiabilidade da instalação. Fonte: ANDERSON, M. Analysis of Faulted Power Systems. New York: IEEE Press, 1995. Considerando a situação apresentada e os conceitos relacionados aos curtos-circuitos assimétricos, analise as afirmativas a seguir: I. aterramento do neutro pode influenciar a circulação das correntes de sequência zero durante faltas fase-terra. II. As correntes de sequência zero estão presentes em todas as condições de operação equilibrada de um sistema trifásico. III. A escolha do tipo de aterramento do sistema não interfere na atuação dos dispositivos de proteção durante faltas fase-terra. IV. As componentes de sequência zero são utilizadas na análise de determinados curtos-circuitos assimétricos, contribuindo para o estudo das correntes de falta. É correto o que se afirma em: A I e IV, apenas. B I, II, III e IV. I, apenas. D II, III e IV, apenas. about:blank 4/1022/10/2026, 10:13 Avaliação Final (Objetiva) Individual E II e III, apenas. 5 Durante a modernização de uma subestação, uma equipe de engenharia realizou estudos para verificar a capacidade dos equipamentos de suportar correntes de falta. Os resultados indicaram que, em determinadas condições operacionais, uma falha poderia provocar correntes significativamente superiores às correntes nominais de operação. Com base nesses estudos, foram avaliadas medidas para garantir a integridade dos equipamentos e a continuidade do fornecimento de energia. Fonte: ANDERSON, P. M. Analysis of Faulted Power Systems. New York: IEEE Press, 1995. Considerando o contexto apresentado e os conceitos relacionados aos curtos-circuitos em sistemas elétricos de potência, assinale a alternativa correta: Os estudos de curto-circuito permitem avaliar os níveis de corrente de falta e verificar a adequação dos equipamentos de proteção e interrupção instalados no sistema. B As correntes de curto-circuito apresentam valores próximos às correntes nominais de operação e, por esse motivo, possuem influência reduzida sobre o dimensionamento dos equipamentos. A análise de curtos-circuitos é utilizada para determinar o consumo de energia elétrica das cargas conectadas ao sistema durante condições normais de operação. D O dimensionamento de disjuntores e dispositivos de proteção é realizado independentemente dos níveis de corrente de curto-circuito previstos para o sistema. E A ocorrência de um curto-circuito afeta exclusivamente o trecho onde a falta ocorreu, sem produzir impactos sobre a operação dos demais elementos do sistema elétrico. 6 Em estudos de sistemas elétricos de potência, diagramas unifilares são utilizados para representar, de forma simplificada, equipamentos e conexões elétricas. A partir dessas representações, é possível desenvolver modelos equivalentes que auxiliam na análise do comportamento do sistema em diferentes condições de operação. Considere o seguinte diagrama unifilar simplificado de um sistema elétrico de potência composto por gerador, transformadores, linha de transmissão e carga. about:blank 5/1022/10/2026, 10:13 Avaliação Final (Objetiva) Individual Diagrama Unifilar Simplificado para Estudos de Sistemas de Potência Barra 1 Barra 2 Barra 3 Linha de Transmissão 00 G1 T1 T2 Carga ZL Legenda G1 = Gerador síncrono Mod T1 = Transformador elevador entaç T2 = Transformador abaixador ZL = Modelo de impedância da carga Fonte: adaptado de: GRAINGER, John J.; STEVENSON JR., William D. Análise de Sistemas de Potência. Porto Alegre: AMGH, 2011. Considerando o diagrama unifilar apresentado e os conceitos de representação dos sistemas de potência, analise as afirmativas a seguir: I. A linha de transmissão representada entre os transformadores pode ser substituída por um modelo equivalente contendo parâmetros elétricos utilizados nos estudos do sistema. II. diagrama representa os principais equipamentos do sistema elétrico por meio de símbolos simplificados, sem a necessidade de representar individualmente cada condutor do circuito. III. A conversão do diagrama unifilar em um modelo elétrico equivalente é realizada pela substituição dos equipamentos por símbolos gráficos padronizados, mantendo inalteradas suas características elétricas originais. IV. diagrama unifilar fornece informações suficientes para a determinação das grandezas elétricas do sistema, uma vez que os símbolos utilizados representam o comportamento elétrico dos equipamentos conectados. É correto o que se afirma em: A III e IV, apenas. B I, apenas. II, III e IV, apenas. about:blank 6/1022/10/2026, 10:13 Avaliação Final (Objetiva) Individual D I, II, III e IV. E I e II, apenas. 7 A matriz elétrica brasileira é composta por diferentes fontes de geração de energia, cada uma com características técnicas e operacionais específicas. A complementaridade entre essas fontes contribui para a confiabilidade do fornecimento de energia elétrica e para o atendimento da demanda em diferentes condições de operação do sistema. Fonte: EMPRESA DE PESQUISA ENERGÉTICA (EPE). Plano Decenal de Expansão de Energia 2034. Brasília: EPE, 2024. Com base nas informações apresentadas, avalie as asserções a seguir e a relação proposta entre elas: I. As usinas termelétricas convertem energia térmica em energia elétrica por meio do acionamento de turbinas acopladas a geradores. PORQUE II. calor produzido pela combustão de combustíveis ou por processos nucleares pode ser utilizado para produzir vapor capaz de movimentar turbinas. A respeito dessas asserções, assinale a opção correta: A As asserções I e II são verdadeiras, e a II é uma justificativa correta da I. As asserções I e II são falsas. As asserções I e II são verdadeiras, mas a II não é uma justificativa correta da I. D A asserção I é uma proposição verdadeira e a II é uma proposição falsa. E A asserção I é uma proposição falsa e a II é uma proposição verdadeira. about:blank 7/1022/10/2026, 10:13 Avaliação Final (Objetiva) Individual 8 Uma concessionária de transmissão realizou uma inspeção em uma linha responsável pelo transporte de energia elétrica entre duas regiões do sistema interligado. Durante a avaliação, os engenheiros analisaram diferentes componentes da linha, incluindo condutores, isoladores, estruturas de sustentação e cabos para-raios. estudo concluiu que o desempenho da linha depende da atuação conjunta desses elementos para garantir segurança operacional, confiabilidade e continuidade do fornecimento de energia. Fonte: FUCHS, R. D. Transmissão de Energia Elétrica: Linhas Aéreas. Rio de Janeiro: LTC, 1977. Considerando o contexto apresentado e os componentes utilizados em linhas de transmissão, avalie as alternativas a seguir e selecione a correta: A As estruturas de sustentação são empregadas para reduzir a resistência elétrica dos condutores ao longo da linha de transmissão. B Os cabos para-raios são instalados acima dos condutores e contribuem para a proteção da linha contra descargas atmosféricas incidentes sobre a estrutura. Os condutores são utilizados para absorver sobretensões atmosféricas antes que elas atinjam as torres de transmissão. D Os isoladores têm como função principal aumentar a capacidade de transporte de potência dos condutores instalados na linha. E Os cabos para-raios são responsáveis por realizar o isolamento elétrico entre os condutores e as estruturas metálicas da linha. 9 Um relatório técnico avaliou os investimentos necessários para ampliar o atendimento elétrico em uma região que apresentou crescimento populacional e expansão das atividades econômicas. estudo concluiu que a simples instalação de novas usinas não seria suficiente para garantir o fornecimento de energia, pois a energia produzida precisaria ser transportada até os centros consumidores e distribuída aos diferentes tipos de usuários conectados à rede elétrica. Fonte: AGÊNCIA NACIONAL DE ENERGIA ELÉTRICA (ANEEL). Atlas de Energia Elétrica do Brasil. 4. ed. Brasília: ANEEL, 2023. Considerando a estrutura dos sistemas elétricos de potência e as etapas necessárias para o fornecimento de energia elétrica aos consumidores, assinale a alternativa correta: about:blank 8/1022/10/2026, 10:13 Avaliação Final (Objetiva) Individual A Um sistema elétrico de potência é constituído principalmente por sistemas de distribuição subterrânea, redes de iluminação pública e equipamentos de automação residencial. Um sistema elétrico de potência é constituído principalmente pelos sistemas de geração, B transmissão e distribuição de energia elétrica, que atuam de forma integrada para atender às cargas consumidoras. Um sistema elétrico de potência é constituído principalmente por estações consumidoras, sistemas de medição de energia e equipamentos de proteção instalados nas unidades consumidoras. D Um sistema elétrico de potência é constituído principalmente por sistemas de transmissão subterrânea, sistemas de medição comercial e instalações de consumo final de energia elétrica. Um sistema elétrico de potência é constituído principalmente por sistemas de geração distribuída, E sistemas de armazenamento e equipamentos de telecomunicação utilizados para monitoramento da rede. 10 Uma empresa de transmissão analisava alternativas para reduzir perdas elétricas e melhorar o desempenho operacional de uma linha de transmissão em extra-alta tensão. Durante os estudos, os engenheiros avaliaram os efeitos provocados pelo campo elétrico ao redor dos condutores e as soluções técnicas empregadas para minimizar fenômenos que afetam a eficiência e a confiabilidade do sistema. Fonte: FUCHS, R. D. Transmissão de energia elétrica: linhas aéreas. Rio de Janeiro: LTC, 1977. Com base nas informações apresentadas, avalie as asserções a seguir e a relação proposta entre elas: I. aumento do diâmetro efetivo dos condutores pode contribuir para a redução dos efeitos associados ao fenômeno corona em linhas de transmissão. PORQUE II. A intensidade do campo elétrico na superfície dos condutores está relacionada às características geométricas dos condutores empregados na linha. A respeito dessas asserções, assinale a opção correta: A As asserções I e II são verdadeiras, e a II é uma justificativa correta da I. about:blank 9/1022/10/2026, 10:13 Avaliação Final (Objetiva) - Individual As asserções Ie II são falsas. A asserção I é uma proposição falsa e a II é uma proposição verdadeira. D As asserções Ie II são verdadeiras, mas a II não é uma justificativa correta da I. E A asserção uma proposição verdadeira e a II é uma proposição falsa. Imprimir about:blank 10/10
