Obras Geotécnicas I - Investigação Geotécnica
1
Investigação Geotécnica

1. Introdução

 O reconhecimento das condições do subsolo constitui requisito indispensável para projetos de
fundações seguros e econômicos. Estima-se que os gastos com sondagem de reconhecimento
representem 0,2 a 0,5% do custo total da obra. As informações geotécnicas são indispensáveis ao
projeto e execução.
 A investigação das condições do subsolo é indispensável em projetos de fundações,
estabilidade de taludes, estruturas de contenção, pavimentos, infra-estrutura hídrica, etc...
 A investigação geotécnica busca de forma geral:
• Determinar se um terreno é adequado para o projeto proposto;
• Permitir o desenvolvimento de projetos mais adequados e econômicos;
• Revelar e prever dificuldades que possam surgir durante a construção, devido ao próprio solo
ou outras condições locais.

De forma mais específica, a investigação geotécnica tem como objetivo:
• Obtenção dos parâmetros geotécnicos para o projeto.
• Identificação, classificação e avaliação das diversas camadas e substrato.

Por mais que se possua conhecimento de determinada área, a natureza sempre revela surpresas
(grande variabilidade).


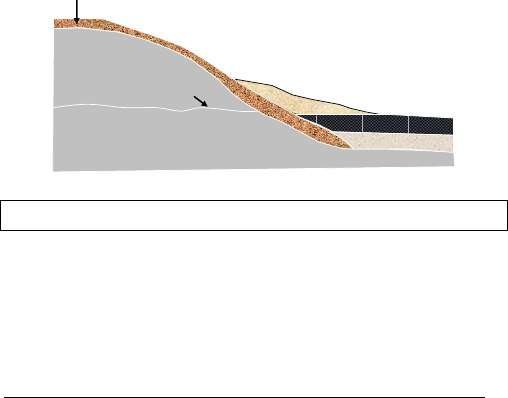

Figura 1. Perfil geotécnico típico da região nordeste do RS, traçado da BR 101.

Pergunta:
Como prever uma variabilidade geotécnica como a mostrada, sem conhecimento prévio da área?

A extensão da investigação geotécnica depende do tipo, tamanho e importância da estrutura, da
familiaridade do engenheiro com os solos da região, e dos códigos de obra locais.
O projeto de fundações de uma indústria que irá comportar equipamentos muito sensíveis a
recalques, necessitará uma investigação muito mais aprofundada que a requerida para o projeto das
fundações de uma casa.
A determinação das propriedades de engenharia poderia, em princípio, tanto ser feita através de
ensaios de laboratório quanto de ensaios em campo. Na prática os ensaios in situ são predominantes. O
Eurocode 7 destaca:

Solo residual
Contato entre derrames
Basalto colunar Argila mole
Areia
Colúvio

Obras Geotécnicas I - Investigação Geotécnica
2
“Na engenharia geotécnica o conhecimento das condições do terreno depende
da amplitude e da qualidade dos estudos de caracterização geotécnica. Tal
conhecimento e o controle da execução são mais importantes para satisfazer
os requisitos fundamentais do que a precisão dos modelos de cálculo e dos
coeficientes de segurança parciais”.

Ainda do Eurocode 7:
As propriedades dos solos e rochas são quantificadas por parâmetros geotécnicos que são
utilizados no dimensionamento. Os seus valores devem ser obtidos com base nos resultados de ensaios
de campo e laboratoriais e em outros dados relevantes, devendo a interpretação dos resultados ser feita
de forma adequada ao estado limite em consideração.
Tendo em vista a determinação de valores confiáveis para os parâmetros geotécnicos, deve-se
ter em consideração os seguintes aspectos:
• Muitos parâmetros dos solos não são constantes verdadeiras, já que dependem de fatores reais
como nível de tensão, modo de deformação, etc.
• Na interpretação dos resultados dos ensaios deve-se ter em consideração a informação
publicada que seja relevante para cada tipo de ensaio, em condições de terreno semelhantes;
• Os programas de ensaios devem incluir um número de ensaios suficiente para que seja possível
determinar os vários parâmetros relevantes para o dimensionamento, bem como sua variação.
• O valor de cada parâmetro deve ser comparado com dados relevantes publicados e com
experiência local e geral;
• Caso seja possível, deve-se verificar se existem correlações entre os resultados de mais de um
tipo de ensaio.

2. Etapas do programa de investigação

Um programa de investigação geotécnica deve ser desenvolvido em fases, podendo-se
estruturar este programa da seguinte forma:

• Anteprojeto
− Levantamento de escritório para reconhecimento geológico/geotécnico da área.
− Sondagens esparsas para caracterização do subsolo.

O número de sondagens deve-ser tal que garanta o reconhecimento satisfatório do subsolo,
devendo ser atendidas as recomendações da ABNT NBR 8036/1983 - Programação de sondagens de
simples reconhecimento dos solos para fundações de edifícios.
Essa norma fixa as condições exigíveis na programação das sondagens de simples
reconhecimento dos solos destinada à elaboração de projetos geotécnicos para construção de edifícios.
Esta programação abrange o número, a localização e a profundidade das sondagens.

O número de sondagens e a sua localização em planta depende do tipo da estrutura, de suas
características especiais e das condições geotécnicas do subsolo. O número de sondagens deve ser
suficiente para fornecer um quadro, o melhor possível, da provável variação das camadas do subsolo
do local em estudo.
As sondagens devem ser, no mínimo, de uma para cada 200 m² de área da projeção em planta
do edifício, até 1200 m² de área. Entre 1200 m² e 2400 m² deve-se fazer uma sondagem para cada 400
m² que excederem de 1200 m². Acima de 2400 m² o número de sondagens deve ser fixado de acordo
com o plano particular da construção. Em quaisquer circunstâncias o número mínimo de sondagens
deve ser:
a) dois para área da projeção em planta do edifício até 200 m²;
b) três para área entre 200 m² e 400 m².

Obras Geotécnicas I - Investigação Geotécnica
3
Nos casos em que não houver ainda disposição em planta dos edifícios, como nos estudos de
viabilidade ou de escolha de local, o número de sondagens deve ser fixado de forma que a distância
máxima entre elas seja de 100 m, com um mínimo de três sondagens.
A profundidade a ser explorada pelas sondagens de simples reconhecimento, para efeito do
projeto geotécnico, é função do tipo de edifício, das características particulares de sua estrutura, de
suas dimensões em planta, da forma da área carregada e das condições geotécnicas e topográficas
locais.

• Projeto
Um programa de investigação complementar pode ser necessário durante a fase de projeto e
execução da obra. As sondagens complementares buscam:
− Dirimir dúvidas da investigação preliminar
− Caracterizar solos em função de sua particularidade

3. Normas técnicas

 Algumas normas técnicas regulamentam a execução de investigação geotécnica, entre elas cita-
se:
− NBR 12069/1991: Solo - Ensaio de penetração de cone in situ (CPT).
− NBR 10905/1989: Solo - Ensaios de palheta in situ.
− NBR 9603/1986: Sondagem a trado.
− NBR 8036/1983: Programação de sondagens de simples reconhecimento dos solos para
fundações de edifícios – Procedimento.
− NBR 6484/2001: Execução de sondagens de simples reconhecimento com SPT – Método de
ensaio.
− NBR 6121/1980: Provas de cargas em estacas
− NB 27/1980: Prova de carga direta
− NBR 6122/2010: Projeto e execução de fundações

4. Investigação de campo

Atualmente existe uma série de ensaios in situ, com diferentes potencialidades e aplicabilidade.
A escolha do ensaio a ser realizado passa pela complexidade do problema, parâmetros de
comportamento necessários, disponibilidade, atratividade econômica.
A Tabela 01 mostra um resumo dos ensaios de campo mais conhecidos e parâmetros que
podem ser obtidos a partir deles.

Tabela 1. Aplicabilidade e uso de ensaios in situ (modificado de SCHNAID, 2000).
Equipamento Tipo de solo Perfil u φ' SU Dr cV k σh OCR
SPT A B - C C B - - - C
CPT elétrico B A - C B A/B - - B/C B
CPTU A A A B B A/B A/B B B/C B
Dilatômetro B A C B B C - - B B
Pressiômetro (SBP) B B A B B B A B A/B B
Palheta B C - - A - - - - B/C
Sísmicos C C - - - - - - - B
Permeabilidade C - A - - - B A - -
Aplicabilidade: A – alta; B – moderada; C – baixa; - Inexistente.
u – poropressão;φ’ – ângulo de atrito efetivo; SU - resistência ao cisalhamento não-drenada; Dr – densidade relativa; cv –
coeficiente de adensamento; k – coeficiente de condutividade hidráulica; σh – tensão horizontal; OCR – razão de pré-
adensamento.


Obras Geotécnicas I - Investigação Geotécnica
4
5. SPT – Standard Penetration Test

É sem dúvidas o ensaio in situ mais utilizado no Brasil, pelo baixo custo e relativa
simplicidade. O ensaio é normalizado pela NBR 6484/1991 (Sondagens de simples reconhecimento
com SPT - Método de ensaio).

Ao realizar um ensaio SPT pretende-se conhecer:
- o tipo de solo atravessado através da retirada de uma amostra deformada a cada metro perfurado.
- A resistência (NSPT) oferecida pelo solo à cravação do amostrador padrão, a cada metro perfurado.
- A posição do(s) nível(is) d’água, quando encontrado durante a perfuração.

Execução do ensaio

Uma perfuração é realizada por meio de um trado ou trépano, sendo o material da perfuração
retirado por circulação de água (lavagem).
 Durante a lavagem é feita análise tátil visual do material retirado com a água, podendo ser
identificada mudança de material.
A cada metro escavado faz-se a medida do NSPT. Consiste em cravar um amostrador padrão
(Amostrador Raymond-Terzaghi) por meio de golpes de um peso de 65 Kg caindo de 75 cm de altura.
Anota-se o número de golpes necessários para cravar os 45 cm do amostrador em três conjuntos de
golpes para cada 15 cm. O NSPT é dado pela soma dos golpes necessários para cravar os 30 cm finais
do amostrador, sendo anotados também os golpes dos 15 cm iniciais. Quando o amostrador não pode
mais ser cravado por resistência do solo, diz-se atingido o impenetrável.
 Quando o solo não permanece aberto, por falta de estabilidade do solo, utiliza-se um
revestimento metálico cravado à medida que se avança com a escavação.
O equipamento SPT pode ser utilizado para coleta de amostras indeformadas. Os tubos Shelby
podem ser acoplados ao conjunto de hastes, permitindo a coleta de amostras indeformadas de solos
moles. Neste caso a cravação é estática, e não há medida de resistência. Para a realização desse
procedimento o diâmetro da perfuração precisa ser maior.


Figura 2. Esquema de execução do ensaio SPT.

Obras Geotécnicas I - Investigação Geotécnica
5

Figura 3. Amostrador padrão.



Figura 4. Laudo de sondagem SPT.


Obras Geotécnicas I - Investigação Geotécnica
6

Figura 5. Laudo de sondagem SPT.




Obras Geotécnicas I - Investigação Geotécnica
7
Tabela 2. Descrição dos solos com base no NSPT (NBR 7250/1982).
Solos NSPT Compacidade/consistência
Areias e silte arenosos ≤ 4 Fofa
5 – 8 Pouco compacta
9 – 18 Medianamente compacta
19 – 40 Compacta
> 40 Muito compacta
Argilas e siltes argilosos ≤ 2 Muito mole
3 – 5 Mole
6 – 10 Média
11 – 19 Rija
> 19 Dura

 Os resultados do ensaio SPT são influenciados por diversos fatores, como a integridade e
variações nas dimensões do equipamento, o treinamento da equipe que o executa, profundidade da
investigação, solo prospectado, etc.
 Por isso foi proposta uma correção para se transformar o NSPT medido em um valor de
penetração de referência, com base no padrão americano de N60. A correção é obtida pela seguinte
expressão:

N60 = (NSPT x Energia aplicada) / 0,6

Ex.: Se a energia transmitida for de 70% da teórica, e for medido um valor de penetração N=25, então
N corrigido é dado por N60=(25 x 0,7)/0,6 = 29

Assim, quando os resultados de ensaio forem interpretados visando à estimativa de parâmetros
de comportamento do solo, deve-se verificar a necessidade de correção de N.

Parâmetros geotécnicos derivados do ensaio

Densidade relativa de solos granulares
2
1
0
60
27'28,0 ⎟⎟⎠
⎞
⎜⎜⎝
⎛
+⋅= vr
ND σ Skempton (1986)
com σ’v0 em kPa

Ângulo de atrito de solos granulares ( ) 712,0'tan49,1 =− ϕrD De Mello (1971)


Obras Geotécnicas I - Investigação Geotécnica
8

Figura 6. Estimativa do ângulo de atrito através de NSPT de campo (SCHMERTMANN, 1975)

Módulo elástico não-drenado de solos coesivos pré-adensados
Eu/N60 = 1 (MPa) Stroud & Butler (1975)

Módulo elásticos de rochas brandas
E/N60 = 0,9 a 1,2 (MPa) Leach & Thompson (1979)

6. SPT com medida de torque (SPT-T)

Há algum tempo fez-se uma adaptação no equipamento de ensaio SPT, por Ranzini (1988),
tornando possível a medida do torque ao final de cada etapa de penetração. O resultado do ensaio é o
índice de torque (TR), que é a relação entre o torque medido em kgf.m e N.
Correlações estatísticas entre o torque e N permitem enquadrar os solos em uma classificação
em que a estrutura tem papel fundamental, além de permitirem identificar a ocorrência de pedregulhos
e fragmentos de rocha, solos colapsíveis, entre outros aspectos.
Através do torque é possível definir um valor de N equivalente, Neq:
12
TNeq = , sendo o torque medido em kN.m.

Segundo Decóurt esse valor pode ser utilizado de forma análoga ao NSPT na determinação de
capacidade de carga de estacas.
A utilização de ensaios SPT-T é mais comum na região sudeste do Brasil, tendo pouca
aplicação na região Sul.


Obras Geotécnicas I - Investigação Geotécnica
9

Figura 7. Laudo de sondagem SPT-T.

7. Ensaios de cone (CPT) e Piezocone (CPTU)

Os ensaios de cone e piezocone vêm se caracterizando internacionalmente como uma das mais
importantes ferramentas de prospecção geotécnica. Resultados de ensaios podem ser utilizados para
determinação estratigráfica de perfis de solos, determinação das propriedades dos materiais
prospectados, particularmente em depósitos de argilas moles, e previsão de capacidade de carga de
fundações.
No Brasil, o ensaio de cone vem sendo empregado desde o final da década de 50; a experiência
brasileira limitava-se, porém, a um número relativamente restrito de casos com a possível exceção de
projetos de plataformas marítimas para prospecção de petróleo. Esta tendência foi revertida na década
de 1990, observando-se um crescente interesse comercial do ensaio de cone impulsionado por
experiências de pesquisas desenvolvidas nas universidades brasileiras.
Seu uso é recomendado principalmente em depósitos de solos compressíveis e de baixa
resistência. A precisão do equipamento possibilita estimativas realistas das propriedades do solo,
justamente em condições nas quais outras técnicas de ensaio mostram-se inadequadas.
Os principais atrativos do ensaio são o registro contínuo da resistência à penetração,
fornecendo uma descrição detalhada da estratigrafia do subsolo, informação essencial à composição de

Obras Geotécnicas I - Investigação Geotécnica
10
custos de um projeto de fundações, e a eliminação de qualquer influência do operador nas medidas do
ensaio.
O ensaio consiste na cravação a velocidade lenta e constante (estática) de uma haste com ponta
cônica, medindo-se a resistência encontrada na ponta e a resistência por atrito lateral.
 O cone é cravado à velocidade constante de (2 cm/s) e a área da ponta do cone é de 10 cm². O
ensaio é normalizado no Brasil pela NBR 12069 (1991).
 A haste é composta de vários segmentos que são emendados ao passo que se executa a
cravação. Assim, a cravação é interrompida a cada conexão de haste.
O equipamento, ao contrário dos procedimentos ainda não é padronizado, podendo ser do tipo:
a) cone mecânico, caracterizado pela medida na superfície, via transferência mecânica das hastes, dos
esforços necessários para cravar a ponta cônica qc e o atrito lateral fs;
b) cone elétrico, cuja adaptação de células de carga instrumentadas eletricamente permite a medida de
qc e fs diretamente na ponteira;
c) piezocone, que além das medidas elétricas de qc e fs permitea contínua monitoração das pressões
neutras (u) geradas durante o processo de cravação.

Figura 8. Esquema de execução do ensaio de cone e detalhes construtivos do cone.









Figura 9. Cones de penetração.

O ensaio possui como vantagens:
• Penetração rápida (20mm/s);
• Obtém perfil estratigráfico contínuo;
• Alta precisão e repetibilidade;
At
An

Obras Geotécnicas I - Investigação Geotécnica
11
• Processamento automático dos dados;
• Possibilidade de execução por um único operador;
• Redução dos custos;

Como desvantagem cita-se:
• Impossibilidade de coleta de amostras;
• Necessidade de operador treinado;
• Equipamento e suporte técnico relativamente complexo;

Grandezas medidas no ensaio

O ensaio de cone mede: qc (resistência de ponta), fS (atrito lateral), u1, u2, u3 (poropressão
medida na ponta, base do cone e no topo da luva de atrito).

Destes valores derivam:

Resistência de ponta corrigida: ( )auqq ct −+= 12
Onde a=An/At, conforme esquematizado na Figura 9, e tende a variar entre 0,38 e 0,86.

Atrito lateral corrigido:
t
st
t
sb
ST A
Au
A
Auff 32 +−=
Onde: Asb – área da base; Ast – área do topo da luva de atrito.

Razão de atrito: TT fqRf /=
Parâmetro de poropressão: ( )( )0
12
0
vTq
uuB σ−
−=

 O laudo de uma sondagem CPTU é apresentado na Figura 10 e de uma sondagem CPT (sem
medida de poropressão) na Figura 11. No laudo da Figura 10 têm-se a resistência de ponta (tip
resistance), razão de atrito (friction ratio) e poropressão (pore pressure). No laudo da Figura 11
constam: resistência de ponta (qc), atrito lateral (fs) e razão de atrito (Rf).



Obras Geotécnicas I - Investigação Geotécnica
12

Figura 10. Laudo de uma sondagem CPTU.

Obras Geotécnicas I - Investigação Geotécnica
13

Figura 11. Laudo de uma sondagem CPT.

 Conforme comentado, uma desvantagem deste tipo de ensaio é a impossibilidade de se coletar
amostras de solo, para identificação tátil visual dos materiais. No entanto, atualmente já foram
desenvolvidos equipamentos que permitem a amostragem de solo.
 De qualquer forma, mesmo quando não é possível a coleta de amostras, pode-se determinar a
estratigrafia do terreno. As medidas contínuas de resistência ao longo da profundidade, associadas à
sensibilidade observada na monitoração de poropressões, possibilita a identificação precisa de camadas
de solos, podendo-se detectar camadas mesmo que muito delgadas.
 Para tal algumas cartas podem ser empregadas, conforme mostrado na Figura 12.

Figura 12. Cartas para identificação dos solos com base nos dados do ensaio CPT.




Obras Geotécnicas I - Investigação Geotécnica
14

Parâmetros geotécnicos derivados do ensaio

Resistência não-drenada (para a Região Metropolitana de Porto Alegre) ( )
kt
vot
U N
q
S
σ−= , com Nkt ≈ 12 (entre 8 e 16) Schnaid (2000)

Razão de pré-adensamento ( )
vo
votqOCR
'
305,0 σ
σ−⋅=
( )
vo
t uqOCR
'
53,0 2σ
−⋅= Chen & Mayne (1996)

Coeficiente de empuxo em repouso (solos coesivos) ( )
vo
votqK
'
1,00 σ
σ−⋅= Mayne e Kulhawy (1990)

Densidade relativa (areias)
( ) 5,010 'log6698 vo
c
r
qD σ⋅+−= Lancellotta (1985)
A correlação entre Dr e φ’ para solos granulares pode ser feita pela mesma expressão apresentada para
o ensaio SPT.

Pesquisas recomendadas:
Cone sísmico, Cone ambiental, Cone pressiométrico, Cone resistivo, Cone com coleta de amostras.

8. Ensaio de Palheta

O ensaio de palheta (Vane test) foi desenvolvido na Suécia por volta de 1920. Este ensaio é
tradicionalmente empregado na determinação da resistência não-drenada (SU), de depósitos de argilas
moles. Além disso, é possível obter-se alguma informação sobre a história de tensões do solo e de sua
sensibilidade. Este ensaio é normalizado no Brasil pela NBR 10.905/1989.
Os solos investigados por meio dessa técnica costumam ser argilas saturadas, de consistência
mole a rija. O ensaio constitui-se da cravação de uma palheta de seção cruciforme no solo, que é
posteriormente submetida a uma rotação de 6º/min, por meio da aplicação de um torque. A rotação
provoca o cisalhamento do solo, em condições não drenadas.
A palheta é constituída de quatro aletas, fabricadas com aço de alta resistência, com diâmetro
de 65 mm e altura de 150 mm (para argilas rijas diâmetro de 50 mm e altura de 100 mm). A haste,
fabricada com aço capaz de suportar os torques aplicados, conduz a palheta até a profundidade de
ensaio. O tubo é preenchido com graxa para evitar a entrada de solo e eventuais atritos mecânicos.
A palheta é apresentada na Figura 13.
 O ensaio pode ser executado sem perfuração prévia, sendo os resultados obtidos com este tipo
de ensaio de melhor qualidade. São usados em solos de baixa consistência, que permitem a cravação
estática a partir do nível do terreno.
 Quando o ensaio é executado com perfuração prévia, esta tem 75 mm de diâmetro e deve ser
preferencialmente revestida, para impedir seu desmoronamento. Os resultados destes ensaios são
susceptíveis de erros devido a atrito mecânico e translação da palheta.



Obras Geotécnicas I - Investigação Geotécnica
15

Figura 13. Detalhes construtivos e de execução do ensaio de Palheta.

A medida do torque T versus rotação permite a determinação dos valores de SU do solo em
condições natural e amolgado. Para tal utiliza-se a seguinte expressão, onde o torque é utilizado em
kN.m:

3
86,0
D
TSU π
⋅= (kPa)

Após a medida de SU em condição indeformada são aplicados 10 giros rápidos à haste com o
intuito de amolgar o solo. Após esse procedimento faz-se nova medida de SU, desta vez em condição
amolgada (SUR). A partir dessas duas medidas se determina a sensibilidade da argila (ST).

RU
U
T S
SS =

 A Figura 14 apresenta o resultado do ensaio em função da profundidade testada. Na Tabela 3
apresenta-se a classificação das argilas quanto à sensibilidade, proposta por Skempton e Northey
(1952).

Tabela 3. Classificação da sensibilidade das argilas.
Sensibilidade ST
Baixa 2 – 4
Média 4 – 8
Alta 8 – 16
Muito alta > 16


Obras Geotécnicas I - Investigação Geotécnica
16

Figura 14. Resultados de ensaios de palheta executados no Rio de Janeiro.

9. Ensaio Pressiométrico

O pressiômetro de Menard é um elemento de forma cilíndrica projetado para aplicar uma
pressão uniforme nas paredes de um furo de sondagem, através de uma membrana flexível de
borracha, promovendo a consequente expansão da cavidade cilíndrica na massa do solo. Com isto
busca-se determinar as características de rigidez dos solos, a partir do comportamento tensão-
deformação. O ensaio é interpretado à luz da teoria de expansão de cavidades.
O equipamento consiste em uma sonda pressiométrica, um painel de controle de pressão e
volume e uma fonte de pressão. Os pressiômetros podem ser agrupados em: pressiômetros em
perfurações (furo previamente escavado), pressiômetro autoperfurante – SBPM e pressiômetro
cravado. O pressiômetro é apresentado na Figura 15.


Figura 15. Pressiômetro de Ménard.


Obras Geotécnicas I - Investigação Geotécnica
17
 O procedimento de ensaio consiste na colocação da sonda dentro de um furo de sondagem na
cota desejada. Em seguida a sonda é expandida por meio da aplicação de incrementos de pressão de
mesma magnitude. Em cada incremento de pressão mede-se o volume da sonda em tempos de 15, 30 e
60 s. Ao final do ensaio, tendo vários níveis de incrementos de tensão, tem-se uma curva onde plota-se
o volume injetado após 60 s em função da pressão aplicada. A Figura 16 apresenta esquematicamente
o procedimento de execução do ensaio e aFigura 17 mostra de forma genérica o resultado do ensaio.


Figura 16. Procedimento de execução do ensaio pressiométrico.


Figura 17. Resultado típico do ensaio pressiométrico.

 Interpretando a curva mostrada a partir da teoria da expansão de cavidade, normalmente
empregando rotinas de cálculo já implementadas, é possível a obtenção do módulo de
deformabilidade (Em) e módulo cisalhante (G), além de estimativas a partir de da tensão horizontal
(σh), resistência ao cisalhamento não-drenada (SU), ângulo de atrito (φ’) e dilatância (ψ).
 Diante disto verifica-se o considerável alcance deste ensaio na solução de problemas de
engenharia geotécnica.



Fase de contato com a
parede do furo
Fase pseudo-elástica
Fase plástica
Pressão corrigida
V
ol
um
e
co
rr
ig
id
o

Obras Geotécnicas I - Investigação Geotécnica
18
10. Dilatômetro de Marchetti (DMT)

O ensaio dilatométrico foi desenvolvido na Itália durante a década de 1970. O ensaio consiste na
cravação no terreno de uma lâmina dilatométrica, para em seguida usar pressão de gás para expandir
uma membrana circular (diafragma) no interior da massa de solo. O equipamento consiste em uma
lâmina dilatométrica, uma unidade de controle de pressão, sistema de calibração, unidade de pressão e
sistema de cravação. O diafragma é constituído de uma membrana de aço muito fina, permitindo assim
que seja expandida.
A Figura 18 apresenta detalhes do dilatômetro.


Figura 18. Dilatômetro de Marchetti.

 O procedimento do ensaio consiste na penetração da lâmina verticalmente no terreno,
utilizando de preferência um sistema hidráulico de cravação. A cravação deve se dar a uma velocidade
de 2 a 4 cm/s. A Figura 19 apresenta um esquema do procedimento de execução do ensaio.
 A cravação é interrompida a cada 20 centímetros, procedendo-se imediatamente à expansão da
membrana. Registram-se as seguintes pressões:
a) pressão necessária para um deslocamento horizontal do centro da membrana de 0,05 mm.
b) pressão de gás no interior do diafragma para um deslocamento radial da membrana de 1,1 mm.
c) pressão interna no diafragma durante a despressurização do sistema, quando a membrana retorna ao
deslocamento correspondente à pressão “a”.
 A partir da interpretação dessas tensões é possível determinar, por meio de correlações semi-
empíricas, estimativas de: coeficiente de empuxo em repouso (K0), razão de pré-adensamento
(OCR), módulo de deformabilidade (E), resistência ao cisalhamento não drenada (SU), ângulo de
atrito interno (φ’) e tipo de solo analisado.
 A Figura 20 mostra resultados típicos de um ensaio dilatométrico. No primeiro gráfico tem-se
os módulos dilatométricos, no segundo o índice de material, que permite definir a natureza do solo
investigado, e no terceiro a relação entre índice de material e módulo dilatométrico

Obras Geotécnicas I - Investigação Geotécnica
19

Figura 19. Esquema do procedimento de execução do ensaio.


Figura 20. Resultados típicos de um ensaio dilatométrico.


11. Métodos geofísicos

São métodos suplementares aos métodos diretos de investigação e permitem levantamento de
grandes áreas em tempo reduzido. São métodos precisos, mas a interpretação é fundamental e
dependem de informações pré-existentes (para “calibração”) e da experiência do profissional. Entre os
métodos geofísicos disponíveis destacam-se:

11.1. Geoelétricos / eletrorresistividade

 Este método é empregado para determinação da posição e geometria de topos rochosos;
caracterização da estratigrafia do solo, identificação de zonas de falha, zonas alteradas, fraturas,
contatos litológicos, cavidades e diques, caracterização de plumas de contaminação e posição e nível
d’água.

Obras Geotécnicas I - Investigação Geotécnica
20
A propriedade analisada pelo equipamento é a resistividade elétrica (ohm.m). Emprega-se uma
corrente elétrica introduzida no terreno através de dois eletrodos com o objetivo de medir o potencial
gerado em outros dois eletrodos nas proximidades do fluxo de corrente. As relações entre corrente
elétrica, potencial elétrico e disposição geométrica dos eletrodos no terreno permitem calcular a
resistividade real ou aparente.
O parâmetro resistividade pode ser considerado como a resistência dos materiais em conduzir a
corrente elétrica. A resistividade de solos e rochas é afetada principalmente por quatro fatores:

• Composição mineralógica;
• Porosidade;
• Teor em água;
• Quantidade e natureza dos sais dissolvidos.

ΔV
i
z
Linhas de corrente
Varia-se AB. Quanto maior AB, maior z
5
ABMN ≤
BA
M N
ΔVΔV
ii
z
Linhas de corrente
Varia-se AB. Quanto maior AB, maior z
5
ABMN ≤
BA
M N

Figura 21. Esquema de execução de ensaios de eletrorresistividade.


Figura 22. Resultado típico de ensaio de eletrorresistividade.

Embora bastante prático, é necessário correlacionar medidas de eletrorresistividade com
sondagens mecânicas. O método funciona bem quando existem contrastes de índice de vazios ou

Obras Geotécnicas I - Investigação Geotécnica
21
umidade, fluxo de água concentrado, etc., mas não tem bom funcionamento quando materiais
diferentes apresentam resistividade semelhante.
Existem duas metodologias de investigação conforme sentido da varredura:

• Sondagem elétrica vertical (SEV)
Distribuição vertical da resistividade em um determinado ponto

• Caminhamento elétrico
Distribuição horizontal da resistividade a uma ou várias profundidades.

11.2 GPR (Ground penetration radar)

Este é um método recente, baseado na emissão de ondas eletromagnéticas e recepção de sinais
refletidos. Sua aplicação se dá a pequenas profundidades (até 20 m), cabendo salientar que seu uso é
prejudicado em áreas urbanas, já que sofre o problema de interferências. A Figura 23 apresenta o
resultado típico de uma análise com GPR.


Figura 23. Resultado típico de ensaio GPR.

 Como pode ser observado na Figura 23, não é simples a inferência de estratigrafia e
propriedades do solo com base apenas no espectro do ensaio, sendo interessante a realização de
sondagens de reconhecimento para “calibração” dos resultados.

 Métodos sísmicos

A velocidade de propagação de ondas sísmicas está relacionada com características físicas do
meio, como: densidade, constantes elásticas, porosidade, teor de água, tensão de confinamento e
secundariamente, composição química e mineralógica.
O ensaio consiste na aplicação de choques ao solo que são lidos em pontos da superfície por
geofones, conforme esquematizado na Figura 24.


Obras Geotécnicas I - Investigação Geotécnica
22

Figura 24. Esquema de execução de um ensaio sísmico tipo “Crosshole”


Os resultados, contudo, como-se vê na Figura 25 costumam ser muito fiéis, desde que corretamente
interpretados.

Figura 25. Resultado de ensaio sísmico e comparação com o perfil verificado existente em campo.








Obras Geotécnicas I - Investigação Geotécnica
23
12. Condutividade Hidráulica in situ – Piezômetro de Casagrande

Os piezômetros são equipamentos muito utilizados no meio geotécnico para medidas de poro-
pressão e obtenção do coeficiente de condutividade hidráulica saturado de solos naturais ou
simplesmente para monitoramento da qualidade das águas subterrâneas. A determinação do coeficiente
de condutividade hidráulica por meio de piezômetros escavados apresenta a vantagem de o ensaio ser
de fácil montagem e de rápida execução.
Os piezômetros de Casagrande consistem em tubos de PVC instalados em furos de sondagem.
Na parte inferior do tubo de PVC são executadas ranhuras intercaladas para a infiltração de água do
solo. O comprimento do trecho ranhurado é aproximadamenteo mesmo comprimento do filtro
granular de areia. A Figura 26 apresenta um esquema do Piezômetro de Casagrande para ensaio de
condutividade hidráulica in situ.
A diferença básica entre um piezômetro para a medida de condutividade hidráulica e um
piezômetro convencional para a medida de poro-pressão é a adaptação de um sistema para medir o
volume de água que infiltra no solo.
A obtenção da vazão se dá a partir de medições, em uma bureta graduada, do volume de água
infiltrado em um determinado intervalo de tempo.



Figura 26. Esquema do piezômetro de Casagrande.

Procedimento de ensaio

Os piezômetros são instalados em furos executados previamente. É então executado o filtro de
areia, que consiste do preenchimento do espaço entre a extremidade inferior do tubo de PVC (trecho
ranhurado) e a parte final do furo com areia classificada com diâmetro dos grãos entre 1 mm e 2 mm.
Em seguida é executado o selo de bentonita até o nível do terreno. Este selo impede que se
formem vetores de fluxo ascendentes nas proximidades do furo durante o ensaio.
Na extremidade superior do tubo conecta-se um tubo de PVC de 40 mm de diâmetro, com uma
bureta graduada em paralelo (resolução de 1 ml), para monitorar o nível de água no interior do
piezômetro durante o ensaio de condutividade hidráulica.

Obras Geotécnicas I - Investigação Geotécnica
24
A carga hidráulica é aplicada preenchendo-se o tubo de 40 mm e as medidas de carga
hidráulica são realizadas observando-se a altura de coluna de água através da bureta graduada. A vazão
é determinada através do tempo da variação do nível de água entre duas cargas hidráulicas definidas,
para ensaios na modalidade carga variável.
Para ensaios com carga hidráulica constante, ajusta-se uma vazão que mantém o nível de água
constante no interior do tubo de água do piezômetro (sendo necessário, portanto, uma fonte de água,
uma torneira com mangueira, por exemplo).
O coeficiente de condutividade hidráulica pode ser determinado a partir da teoria de Hvorslev
(1951), que considera o solo incompressível.

Para ensaio de carga constante:

HF
Qk ⋅=

Onde: Q – vazão estabilizada; F – fator de forma; H – carga hidráulica.

⎥⎥
⎥
⎦
⎤
⎢⎢
⎢
⎣
⎡
⎟⎟⎠
⎞
⎜⎜⎝
⎛ ⋅++⋅
⋅⋅⋅=
2
1ln
2
f
f
f
f
f
D
Lm
D
Lm
Lm
F
π


Onde: m – parâmetro de ajuste (m=1 segundo Hvorslev); Lf – comprimento do filtro; Df – diâmetro do
furo.

 Para ensaio de carga variável:
( )12
2
12 ln
ttF
H
H
d
k −⋅
⎥⎦
⎤⎢⎣
⎡
⎟⎟⎠
⎞
⎜⎜⎝
⎛⋅
=

Onde: d – diâmetro do tubo; H1 e H2 – cargas hidráulicas para os tempos t1 e t2; F – fator de forma.




















Obras Geotécnicas I - Investigação Geotécnica
25
Referências Bibliográficas


Este material de apoio foi compilado a partir de fragmentos das seguintes obras:

BUDHU, M. Soil Mechanics and Foundations. 2.ed. Wiley. New York. 2008. 632p.

HACHICH, W. Fundações – Teoria e Prática. 2.ed. PINI, São Paulo, 1996. 751p.

SCHNAID, F. Ensaios de campo e suas aplicações à engenharia de fundações. Oficina de Textos, São
Paulo, 2000. 189p.

SILVEIRA, R.M., Comportamento geotécnico de um solo coluvionar de São Vendelino (RS), Tese de
Doutorado, Universidade Federal do Rio Grande do Sul, Porto Alegre, 2008, 302p.

http://pt.scribd.com/doc/20106263/PTM-Pressiometer-Menard-Test-FCTUC
