AULA:COMPOSIÇÃO GRANULOMÉTRICA DOS AGREGADOS (NBR NM 248:2003)
DISCIPLINA: MATERIAIS DE CONSTRUÇÃO (PRÁTICA)
INTRODUÇÃO
A granulometria é um método de análise que visa classificar as partículas de uma amostra pelos respectivos tamanhos e medir as frações correspondentes a cada tamanho. A composição granulométrica é a característica de um agregado de maior aplicação na prática, principalmente para:
Determinação do módulo de finura e dimensão máxima característica da curva granulométrica.
A curva granulométrica permite planejar um melhor empacotamento dos grãos de agregados, com isso reduzir vazios e melhorar a interface pasta agregado.
Controlar a homogeneidade dos lotes recebidos na obra;
Elaborar a dosagem do concreto.
A classificação de um agregado é determinada comparando sua composição granulométrica
com as faixas granulométricas especificadas em normas.
QUANTIDADE DE MATERIAL
A amostra deve ser coletada conforme NBR NM 26 e formar duas sub-amostras para ensaio conforme NBR NM 27. A quantidade mínima de material para cada determinação da composição granulométrica de um agregado encontra-se na Tabela 1.

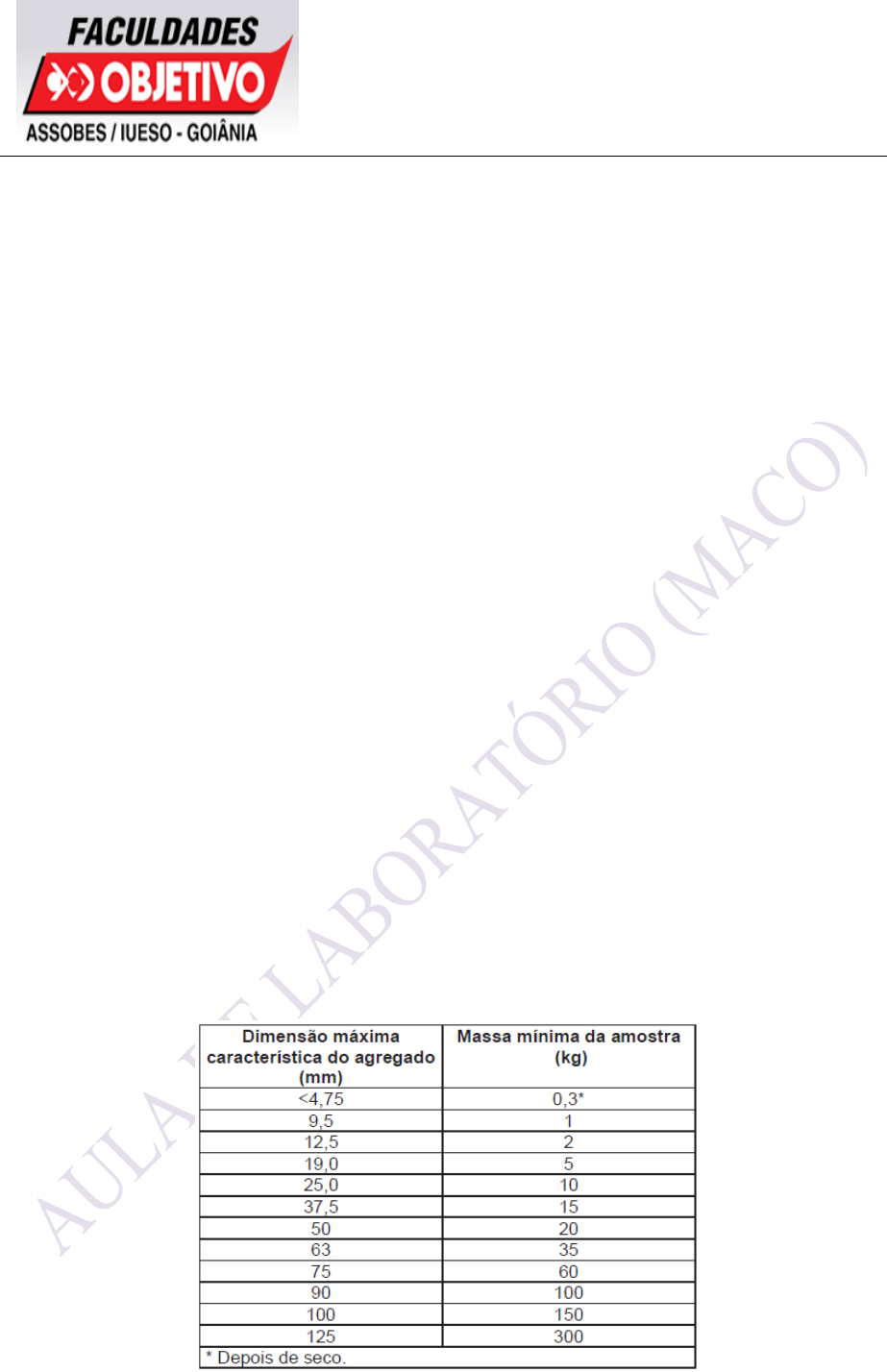

Tabela 1 - Quantidade mínima por amostra, por ensaio
EQUIPAMENTOS
Balança (resolução de 0,1% da massa da amostra de ensaio).
Estufa capaz de manter a temperatura no intervalo de (105 +- 5) °C.
Peneiras das séries normal e intermediárias, fundo e tampa.
Agitador mecânico de peneiras (facultativo).
Escovas ou pincéis de cerdas de náilon e de cerdas de latão.
Bandejas plásticas ou metálicas para a determinação de massa.
PROCEDIMENTO
Secar as amostras em estufa (100°C a 110°C), esfriar à temperatura ambiente e determinar suas massas (m1 e m2). Tomar a amostra m1 e reservar a m2.
Encaixar as peneiras limpas, formando um conjunto, com abertura de malha em ordem crescente da base para o topo, encaixando o fundo na base.
Colocar a amostra ou partes dela na peneira superior, de modo a evitar a formação de uma camada espessa de material sobre qualquer uma das peneiras, para evitar a deformação da tela e prejuízos ao peneiramento. As quantidades máximas em cada peneira estão na Tabela 2.
Tabela 2 - Máxima quantidade de material sobre as peneiras
Se o material apresenta quantidade significativa de materiais pulverulentos, ensaiar previamente conforme a NBR NM 46 e considerar o teor de finos no cálculo da composiçãogranulométrica.
Promover a agitação mecânica do conjunto por 10 a 15 minutos. Se não houver agitadormecânico, proceder conforme o item “j”.
Destacar e agitar manualmente a peneira superior do conjunto, com tampa e fundo, atéque após 1 min. o material passante seja inferior a 1% do material retido na peneira.
Colocar o material retido em bandeja identificada. Escovar a peneira dos dois lados,colocando o resíduo interno na bandeja e o externo no fundo. Todo material do fundo deveser acrescentado à peneira seguinte.
Proceder a partir do item “f” para as demais peneiras. Caso a amostra inicial tenha sidodividida, tomar nova porção e proceder como descrito a partir do item “e”.
Determinar a massa total de material retido em cada uma das peneiras e no fundo doconjunto. A soma das massas não deve diferir mais de 0,3% da massa inicial.
Caso não seja possível a agitação mecânica do conjunto, classificar manualmente toda aamostra em uma peneira para depois passar à seguinte. O movimento deve permitir que o material corra sobre a malha (Figura 1). Agitar cada peneira por pelo menos 2 min. Eproceder a partir do item “f”.
Figura 1 - Movimento do peneiramento manual.
Peneirar a segunda amostra conforme o procedimento descrito.
Para cada uma das amostras, calcular a porcentagem retida em cada peneira, comaproximação de 0,1%.
As duas amostras devem apresentar a mesma dimensão máxima característica e asporcentagens retidas na mesma peneira não devem diferir em mais de 4%. Caso isto ocorra,repetir o peneiramento para outras amostras.
Calcular as porcentagens médias, retida e acumulada, em cada peneira, comaproximação de 1%.
Determinar a dimensão máxima característica (Dmáx), em mm, como sendo a abertura damalha da peneira na qual o agregado apresenta uma porcentagem retida acumulada igual ouimediatamente inferior a 5%.
Determinar o módulo de finura (MF), com aproximação de 0,01, que é a soma dasporcentagens retidas acumuladas nas peneiras da série normal, dividida por 100. O valor étanto maior quanto maior o tamanho do agregado.
RELATÓRIO DE ENSAIO
O relatório de ensaio deve conter:
Porcentagem média retida em cada peneira;
Porcentagem média retida acumulada em cada peneira;
Dimensão característica e o módulo de finura.
Professores:
Prof. MSc. Danilo Gonçalves Batista,
Profª. Mônica Carolina Ciríaco
