Questão 1/5 - Análise de Circuitos Elétricos

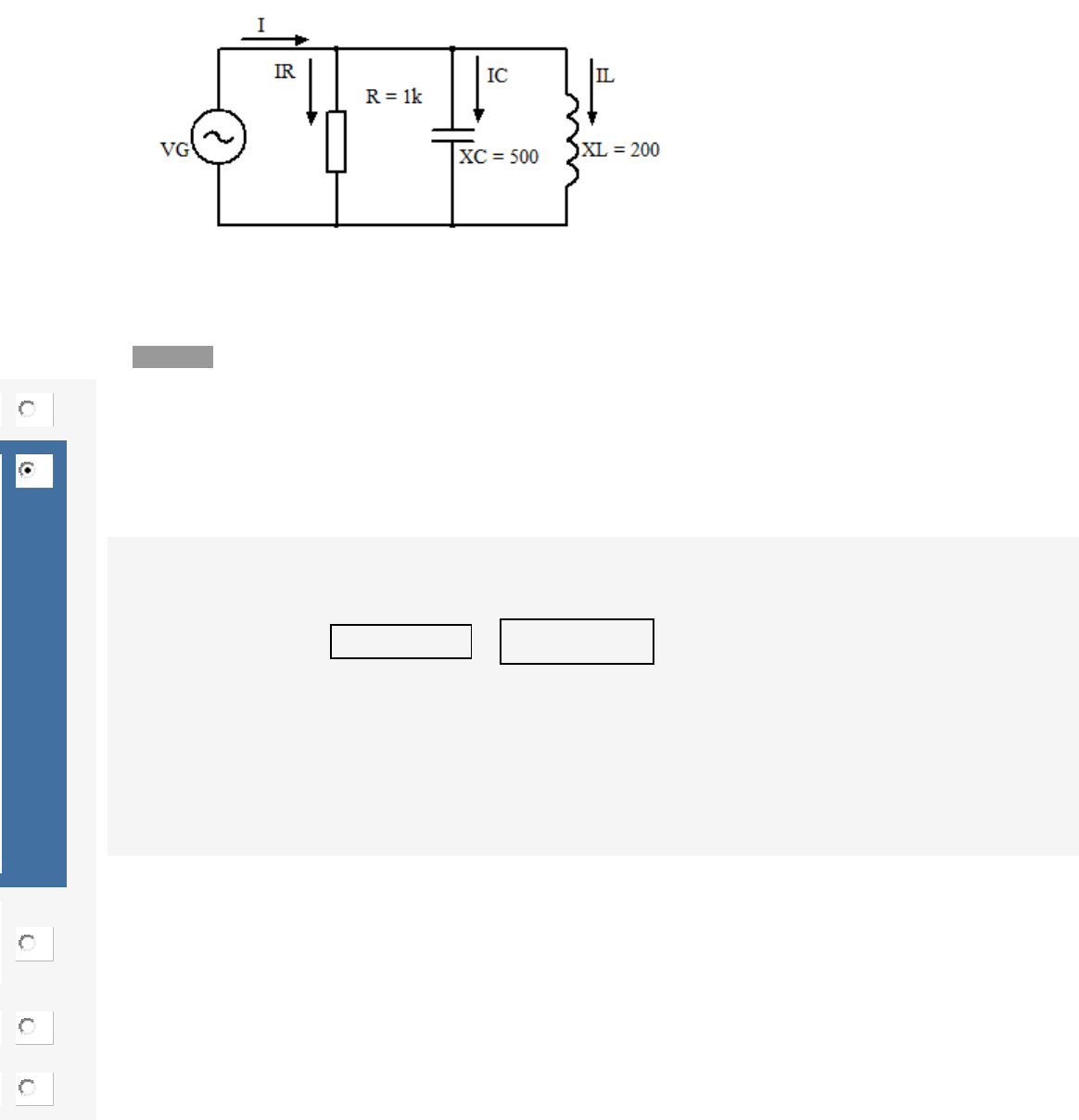

Os tópicos abordados referentes a circuito RLC com alimentação senoidal, pode-se comprovar a sua magnitude intensa e tão vital para a vida humana e além de ser fruto de variadas pesquisas que se fundamenta em seu funcionamento. Assim temos um circuito RLC paralelo visto a seguir:
Pede-se para determinar, sabendo que a tensão da fonte é de 10V:
- Corrente em cada componente (IR,IC,IL)
- Corrente Total
- Angulo de defasagem da corrente total com IR
Nota: 20.0

	A
	IR=100mA,IC=100mA,IL=100mA,I=300mA,Z=316Ω,ϕ=71,5°IR=100mA,IC=100mA,IL=100mA,I=300mA,Z=316Ω,ϕ=71,5°

	B
	IR=10mA,IC=20mA,IL=50mA,I=31.6mA,Z=316Ω,ϕ=71,5°IR=10mA,IC=20mA,IL=50mA,I=31.6mA,Z=316Ω,ϕ=71,5°
Você acertou!
IR=10V1000Ω=10mAIC=10V500Ω=20mA
IL=10V200Ω=50mAI=√IR2+(IC−IL)2=√102+(20−50)2=31,6mA
Z=VGI=10V31,6mA=316Ωcosϕ=10mA31,6mA⟶ϕ=71,5°
IR=10V1000Ω=10mAIC=10V500Ω=20mA
IL=10V200Ω=50mAI=IR2+(IC−IL)2=102+(20−50)2=31,6mA
Z=VGI=10V31,6mA=316Ωcosϕ=10mA31,6mA⟶ϕ=71,5°

	C
	IR=10A,IC=20A,IL=50A,I=31.6A,Z=316Ω,ϕ=71,5°IR=10A,IC=20A,IL=50A,I=31.6A,Z=316Ω,ϕ=71,5°

	D
	IR=31.6mA,IC=20mA,IL=50mA,I=300mA,Z=312Ω,ϕ=71.5°IR=31.6mA,IC=20mA,IL=50mA,I=300mA,Z=312Ω,ϕ=71.5°

	E
	IR=1A,IC=1A,IL=2A,I=5A,Z=10Ω,ϕ=71.5°IR=1A,IC=1A,IL=2A,I=5A,Z=10Ω,ϕ=71.5°
Questão 2/5 - Análise de Circuitos Elétricos
Historicamente, os números complexos começaram a ser estudados graças à grande contribuição do matemático Girolamo Cardano (1501-1576). Existem várias operações complexos que nos ajudarão na análise de circuitos elétricos. A seguir pede-se que faça a trasnformação do modo polar para o retangular dos seguintes termos:
Z1=100∠45°Z1=50∠30°Z1=40∠−20°Z1=100∠45°Z1=50∠30°Z1=40∠−20°
Nota: 20.0

	A
	Z1=70.71+j70.71,Z2=43.30+j25,Z3=37.60−j13.68Z1=70.71+j70.71,Z2=43.30+j25,Z3=37.60−j13.68
Você acertou!
Y1=100.sen45°=70.71X1=100.cos45°=70.71
Z1=70.71+j70.71Y1=100.sen45°=70.71X1=100.cos45°=70.71
Z1=70.71+j70.71

	B
	Z1=7.71+j7.71,Z2=4.30+j5,Z3=3.60−j1.68Z1=7.71+j7.71,Z2=4.30+j5,Z3=3.60−j1.68

	C
	Z1=700.71+j700.71,Z2=430.30+j25,Z3=370.60−j130.68Z1=700.71+j700.71,Z2=430.30+j25,Z3=370.60−j130.68

	D
	Z1=0.71+j0.71,Z2=3.30+j25,Z3=37.60−j13.68Z1=0.71+j0.71,Z2=3.30+j25,Z3=37.60−j13.68

	E
	Z1=0.71+j0.71,Z2=3.30+j5,Z3=7.60−j3.68Z1=0.71+j0.71,Z2=3.30+j5,Z3=7.60−j3.68
Questão 3/5 - Análise de Circuitos Elétricos
Dada a operação com números complexos:
Calcular o valor de x
Nota: 20.0

	A


	B


	C


	D


	E

Você acertou!
Questão 4/5 - Análise de Circuitos Elétricos
Um capacitor é um elemento do circuito elétrico responsável pelo acúmulo de cargas para liberá-la no momento certo. Um circuito composto de um resistor e de um capacitor e uma força eletromotriz, é denominado circuito RC. No circuito a seguir temos um exemplo de circuito RC série.
Tomando como base esse circuito calcular:
I - Impedância (Z)
II - Corrente total (I)
III- VR
IV - VC
V - Capacitância (C)
Nota: 20.0

	A
	Z=7Ω,I=5A,VR=10V,VC=5V,C=530μFZ=7Ω,I=5A,VR=10V,VC=5V,C=530μF

	B
	Z=5Ω,I=2A,VR=8V,VC=6V,C=530μFZ=5Ω,I=2A,VR=8V,VC=6V,C=530μF
Você acertou!
Z=√R2+XC2=√42+32=√25=5Ω
I=VGZ=10V5Ω=2ª
VR=R.I=4.2=8V
VC=XC.I=3.2=6V
C=16,28.100.3=530μF
Z=R2+XC2=42+32=25=5Ω
I=VGZ=10V5Ω=2ª
VR=R.I=4.2=8V
VC=XC.I=3.2=6V
C=16,28.100.3=530μF

	C
	Z=5Ω,I=2A,VR=5V,VC=7V,C=630μFZ=5Ω,I=2A,VR=5V,VC=7V,C=630μF

	D
	Z=5Ω,I=150A,VR=8V,VC=6V,C=730μFZ=5Ω,I=150A,VR=8V,VC=6V,C=730μF

	E
	Z=15Ω,I=12A,VR=18V,VC=16V,C=1530μFZ=15Ω,I=12A,VR=18V,VC=16V,C=1530μF
Questão 5/5 - Análise de Circuitos Elétricos
A admitância é o inverso da impedância, ou seja a permissão à passagem da corrente elétrica.
Qual é a unidade da admitância?
Nota: 20.0

	A
	Volts

	B
	Watts

	C
	Siemens
Você acertou!

	D
	Km/h

	E
	Henry
