UNIVERSIDADE DO OESTE DE SANTA CATARINA
CURSO: ENGENHARIA CIVIL
Disciplina: FENÔMENOS DE TRANSPORTE

EXERCICIOS

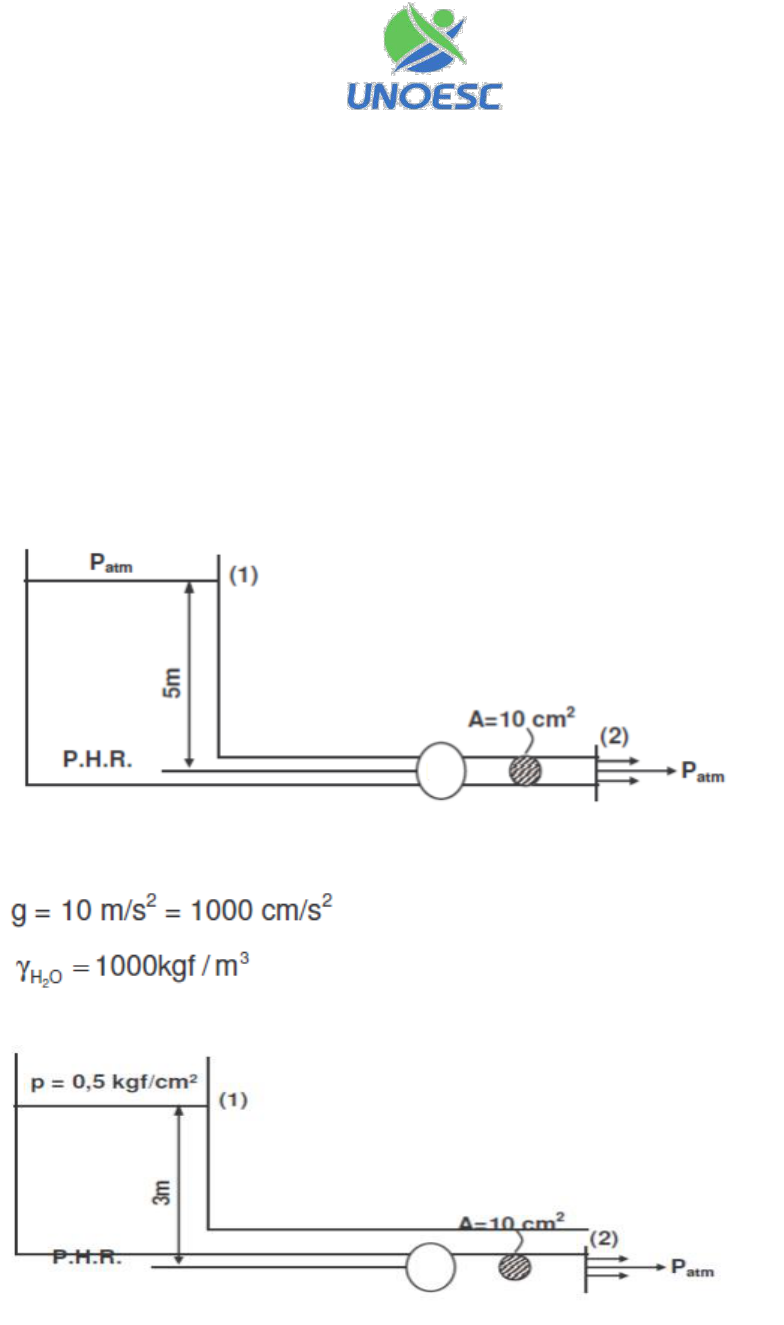

1) Tanque de grandes dimensões. Fluído perfeito. g = 10 m/s
2
. O tanque da figura
descarrega água a atmosfera pelo tubo indicado. Sendo o tanque de grandes dimensões e
o fluído considerado perfeito, determinar a vazão da água descarregada se a área da
seção do tubo é 10 cm
2
.



2) Idem ao anterior.






3) Um dos métodos para produzir vácuo numa câmara é descarregar água por um tubo
convergente como é mostrado na figura.
Qual deverá ser a vazão em massa no tubo da figura para produzir um vácuo de 50
cmHg na câmara?



























4) O reservatório de grandes dimensões da figura descarrega água para a atmosfera
através de uma tubulação com uma vazão de 10 L/s.
Verificar se a máquina instalada é BOMBA ou TURBINA e determinar sua potência se
o rendimento é 75%.





5) Idem ao anterior.






6)


7)





8)




9) Água escoa em regime permanente no tubo Venturi da figura. A área A é de 20 cm
2

enquanto que a da garganta é 10 cm
2
. Um manômetro cujo líquido manométrico é
mercúrio (γHg = 13600 kgf/m3) é ligado entre as seções (1) e (2) e indica o desnível
mostrado na figura. Pede-se a vazão de água que passa pelo Venturi γH2O = 1000 kgf/m
3







10) Num tubo de seção circular o diâmetro é 10 cm e admite-se uniforme o diagrama de
velocidades. Um tubo de Pitot está instalado de forma a medir a velocidade no eixo do
tubo.
Determinar a vazão do tubo.






11) Determine:

a) O sentido do escoamento;
b) Hp (a,b);
c) A potência trocada entre a máquina e o fluido.

Dados: Q= 10 L/s, A= 0,01 m
2, γ= 1000 Kgf/ m3, g= 10 m/s2, P0= 0,5 Kgf/cm2, PB= 0,7
Kgf/ cm
2
, Hp(c,d)= 7,5 m.





12) Determine:

a)O sentido do escoamento;
b)A potência da maquina para um rendimento de 70 % em cavalo-vapor (cv);
c)A potência dissipada (N diss) em cv.


Dados: Qm= 3,00 utm/s, P3= 1,0 Kgf/cm
2
, P4= 20200 Kgf/ m
2
, A2=A4= 100 cm
2
, A3= 70
cm
2, γ= 800 Kgf/ m3, g = 10 m/s2
