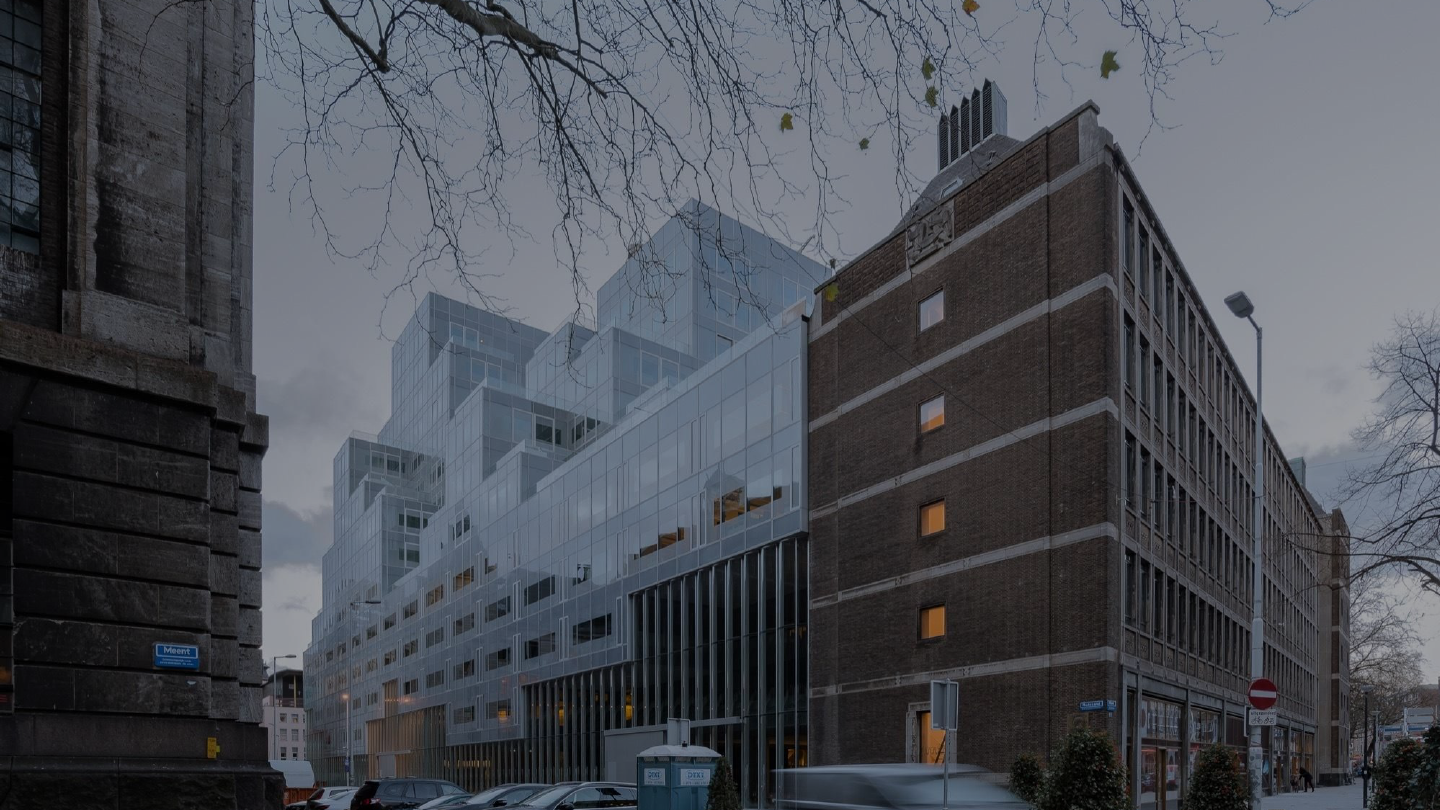

Timmerhuis
Estudo de caso - Complexo multifuncional
Ficha técnica
Arquitetura: Escritório OMA
Local: Meent 119, 3011 JH Roterdã, Holanda
Conclusão da obra: 2015
Cliente: Prefeitura de Roterdã
Área: 45.000m²
 Localização
Vista aérea - sem escala
Rodezand
Meent
Haangseveer
Breve história
 Através de um concurso promovido pela
Prefeitura de Roterdã, o escritório OMA
transformou o edifício em uma estrutura
pixelada, voltada para usos público,
semipúblico e privado.
 Atualmente o edifício abriga escritórios,
o Museu de Roterdã, área comercial e 84
apartamentos.
ENTORNO
 Quanto à linguagem
plástica do edifício, diante
da paisagem já confusa,
marcada pelas revisões e
reconstruções do
planejamento urbano de
Roterdã e da cacofonia de
estilos arquitetônicos
presentes na cidade, a
proposta procurou criar uma
“massa ambígua”, que atua
como uma mediação entre
os diversos edifícios e
linguagens existentes.
ACESSOS AO EDIFÍCIO
 Principal
Entrada leste
Comércio
Museu
Veículos
ACESSOS INTERNOS DO EDIFÍCIO

Análise urbana
 Quando alcança
20m de altura, nível
dos prédios existentes,
o Timmerhuis com a
sua forma pixelada
apresenta a forma de
uma nuvem.
Análise Projetual
CORTE LONGITUDINAL
 Escala gráfica
 Circ. vertical Átrio
Análise Projetual
ESCRITÓRIOS
Programa de necessidades
Subsolo - Estacionamento
 Área comercial Área empresarial Museu
 Circ. Horizontal Circ. Vertical
PLANTA TÉRREO - EMPRESARIAL / COMÉRCIO / MUSEU
Escala gráfica
Térreo - Passagem
Fachada Oeste Rua Rodezand
Térreo - Museu Histórico de Roterdã
Novo uso para prédio existente
Lojas na Fachada
sul - Rua Meent
Área empresarial Circ. Horizontal Circ. Vertical
PLANTA 1º. PAVIMENTO - EMPRESARIAL
Escala gráfica
Passarela no 1° pavimento
interligando os dois núcleos.
Torre norte e torre sul.
PLANTA 2º. PAVIMENTO - EMPRESARIAL
Escala gráfica
Área empresarial Circ. Horizontal Circ. Vertical
Escritórios
Salas de Reunião
PLANTA 3º. PAVIMENTO - EMPRESARIAL
Escala gráfica
 Área empresarial Circ. Horizontal Circ. Vertical
PLANTA 4º. PAVIMENTO - EMPRESARIAL
Escala gráfica
 Área empresarial Circ. Horizontal Circ. Vertical
PLANTA 5º. PAVIMENTO - EMPRESARIAL / HABITAÇÃO /
CASA DE MÁQUINAS
Escala gráfica
 Uni. habitacionais Área empresarial Casa de máquinas
 Circ. Horizontal Circ. Vertical
5° pavimento - Escritórios
Quartos de concentração e
armários para pertences
5° pavimento - Escritórios
PLANTA 6º. PAVIMENTO - HABITAÇÃO
Escala gráfica
 Uni. habitacionais Circ. Horizontal Circ. Vertical
6º. PAVIMENTO - HABITAÇÃO
Planta livre
Módulos de 7x7mx3,6 - Terraços com 49m²
Á 46m com vista panorâmica nos terraços
Gabarito de 60m
CORTE TRANSVERSAL
Escala gráfica
Átrio
- O projeto é uma nova
proposta de condição
urbana;
- O edifício simula o perfil
da cidade, cria uma
mediação entre a
estrutura existente da
Prefeitura atual e os
outros edifícios vizinhos
MATERIAL CONSTRUTIVO E TECNOLOGIAS
MATERIAL CONSTRUTIVO E TECNOLOGIAS
Construção

Estrutura de aço:
3.850 toneladas de
aço para
construção.
Vidro: 14.000 m2
de vidro; balanços
de até 21m.
MATERIAL CONSTRUTIVO E TECNOLOGIAS
- Conjunto de
cubos de
aço e vidro
sobrepostos.
- A sobreposição
dos cubos cria
situações de
terraços verdes
para as
unidades
residenciais
MATERIAL CONSTRUTIVO E TECNOLOGIAS
 A fachada de
cortina de vidro triplo
do edifício usa um
isolamento translúcido
hi-tech que permite
eficiência energética
sem precedentes.
MATERIAL CONSTRUTIVO E TECNOLOGIAS
 Os grandes átrios
do edifício atuam
como pulmões. Eles
estão conectados a
um sistema climático
que armazena o
calor no verão e frio
no inverno, e libera
esta energia como
ar quente ou frio,
conforme
necessário.
 Painéis solares
geram energia
para carregar os
veículos elétricos.
Em outras ocasiões
a energia é
utilizada nas
instalações.
MATERIAL CONSTRUTIVO E TECNOLOGIAS
