FUNDAÇÃO EDSON QUEIROZ
UNIVERSIDADE DE FORTALEZA
CENTRO DE CIÊNCIAS TECNOLÓGICAS – CCT
VIBRAÇÃO
LISTA DE EXERCÍCIOS 2

UNIDADE II - Vibração livre de sistemas com um grau de liberdade
(14 h/a)

02.01 - Introdução;
02.02 - Vibração livre de um sistema de translação não amortecido;
02.03 - Vibrações livres de um sistema torcional não amortecido;
02.04 - Condições de estabilidade;
02.05 - Método de energia de Rayleigh;
02.06 - Vibração livre com amortecimento viscoso;
02.07 - Vibração livre com Amortecimento Coulomb.

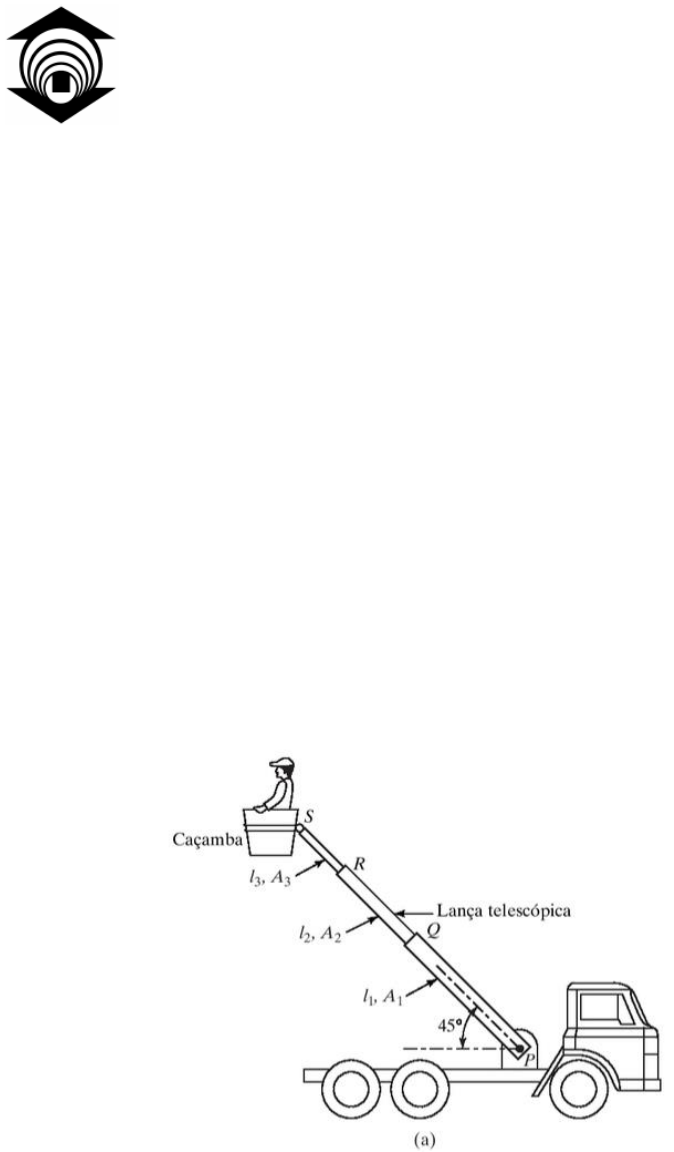

1-) Frequência natural de uma caçamba de um caminhão de bombeiros. A
caçamba de um caminhão de bombeiros está localizada na extremidade de uma
lança telescópica, como mostrado na figura. Determine a rigidez axial de
vibração da caçamba.


Dados:
 E=2,1.1011 N/m2

1 2 3 3l l l m  
;

2
1
2
2
2
3
20
10
5
A cm
A cm
A cm




.AE
k
l


2-) Uma mola helicoidal usada em uma transmissão de caminhão tem diâmetro
do arame d=10mm, D=100 mm, e tem 15 espiras, módulo de elasticidade
transversal G=81 GPa. Determine:
a-) Constante da mola axial
b-) Constante de mola se for dobrado o número de espiras
c-) Constante se suas molas são conectadas em paralelo
d-) Constante de mola se duas molas são conectadas em série
3-) Um rolo compactador de solo consiste de um cilindro de massa m e raio r,
que está conectado a um trator por uma mola de constante k como mostra a
figura abaixo. Encontrar a equação diferencial do movimento usando método de
Rayleigh. Assumir que o rolo está livre para rolar sobre a superfície horizontal,
sem deslizamento.


4-) Módulo de Young pela medição da frequência natural. Constata-se que
uma viga apoiada com seção transversal quadrada de 5 mm x 5 mm e
comprimento de 1 m, que suporta uma massa de 2,3 kg em seu ponto médio,
tem uma frequência natural de 30 rad/s. Determine o Módulo de Young da viga.

5-) Um rotor de turbina de alta velocidade possui massa m = 60 kg e momento
de inércia polar JO = 7 kg.m2 e está conectado ao rotor do gerador, girando com
uma velocidade angular constante, através de um eixo de duas seções com
diâmetros 30 e 50 mm e comprimentos 500 e 400 mm respectivamente. O
módulo de elasticidade torcional é G = 1,1 x 1011 N/m2 (Fig. abaixo). Determinar
a sua freqüência natural.


Dados da Questão
Constante elástica torcional
.p
t
I G
k
L

 (Unidade: N.m/rad)

Inércia Polar do eixo da questão
4.
32
p
d
I




6-) Um bloco de metal colocado sobre uma superfície irregular está ligado a uma
mola e recebe um deslocamento inicial de 10 cm em relação à sua posição de
equilíbrio. Após 5 ciclos de oscilação em 2 s, constata-se que a posição inicial
do bloco de metal é de 1 cm em relação à posição de equilíbrio. Determine o
coeficiente de atrito entre o a superfície e o bloco de metal.




7-) Um bloco de 10 kg está suspenso por uma corda enrolada na periferia de um
disco de 5 kg, como mostra a figura abaixo. Se a mola tem rigidez k=200 N/m
determine o período natural de vibração do sistema



8-) Sistema Massa Mola com Amortecimento de Coulomb
Um sistema massa-mola com 10 kg de massa e uma mola de rigidez de 4.000
N/m vibra sobre uma superfície horizontal. O coeficiente de atrito é 0,12. Quando
sujeito a uma força harmônica de frequência 2 Hz, constata-se que a massa vibra
a uma amplitude de 40 mm. Determine a amplitude da força harmônica aplicada
à massa.
Formula referente a questão (cabe a você estudante, interpretar os parâmetros
abaixo




GABARITO
1-) k=2.107 N/m
2-) a-) 6,75 . 103 N/m ; b-) k=3,38 . 103 N/m ; c-) keq=13,5 . 103 N/m ; keq=3,38.
104 N/m
3-)
3
. 0
2
m x kx 

4-) E=207,0132.109 N/m2
5-)
47,6 rad s 

6-)

=0,1132
7-) 1,57 s
8-) F0=97,9874 N
