3ª Lista de exercícios de Mecânica Geral I
Análise de estruturas – Treliças

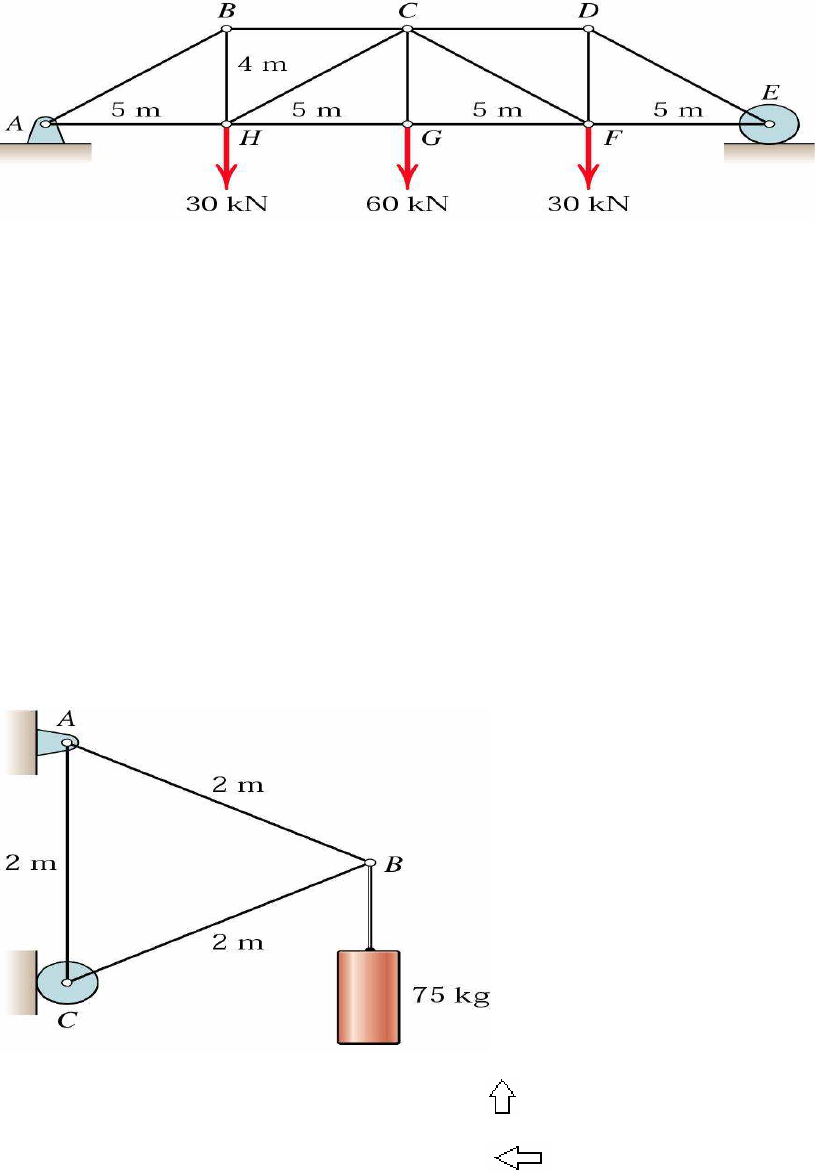

• Determine as reações nos apoios, e os esforços nas barras da treliça
ilustrada.

AB = -96,047 kN compressão CD = -75 kN compressão
AH = 75 kN tração GF = 112,5 kN tração
BH = 60 kN tração FD = 60 kN tração
BC = -75 kN compressão DE = -96,047 kN compressão
HC = -48,023 kN compressão FE = 75 kN tração
HG = 112,5 kN tração RAx = 0 kN
CG = 60 kN tração RAy = 60 kN
CF = -48,023 kN compressão RBy = 60 kN

• Determine os esforços nas barras da treliça ilustrada.

AB = 75 kg tração RAy = 75 kg
AC = 37,5 kg tração RAx = 65 kg
BC = -75 kg compressão RCx = 65 kg

• Determine os esforços nas barras da treliça ilustrada.

AB = 12,006 kN tração BC = 5,2 kN tração
AE = -3 kN compressão DC = -6,003 kN compressão
EB = -5,2 kN compressão RAx = 10,4 kN
ED = -6,003 kN compressão Ray = 3 kN
BD = 6 kN tração REx = 10,4 kN

• Utilizando o método das seções determine os esforços nas barras BE, BC
e AE.

BE = -13,763 kN compressão
BC = 2,225 kN tração
AE = 20,663 kN tração

• Utilizando o método das seções determine os esforços nas barras IH, BC
e BH.


IH = 40 kN tração BH = -47,14 kN compressão BC = -6,67 kN compressão
• Utilizando o método das seções determine os esforços nas barras BC,BG
e AG.


BC = -981,3 N compressão BG = -399,3 N compressão
AG = 836,5 N tração

• Determine os esforços das barras HG, HI, AB e AE.


HG = -3,89 kN compressão HI = 3,01 kN tração
AB = -3,89 kN compressão AE = 3,95 kN tração
