Apol 4 Nota 100 (Ano 2018) - Processos Químicos Industriais

Questão 1/5 - Processos Quimicos Industriais
Determinar a vazão de vapor necessária em um evaporador para produção de suco concentrado, sabendo
que nele é alimentada uma solução com 23% de sólidos a 40°C com vazão mássica de 0,98 kg/s. É sabido
também que o vapor de aquecimento do evaporador entra como vapor saturado e sai como líquido saturado.
É condição do processo que saia do evaporador, como corrente de topo, vapor com 100% de fração líquida
e como produto de fundo suco com 47% de sólidos. Também é condição de processo que a corrente de

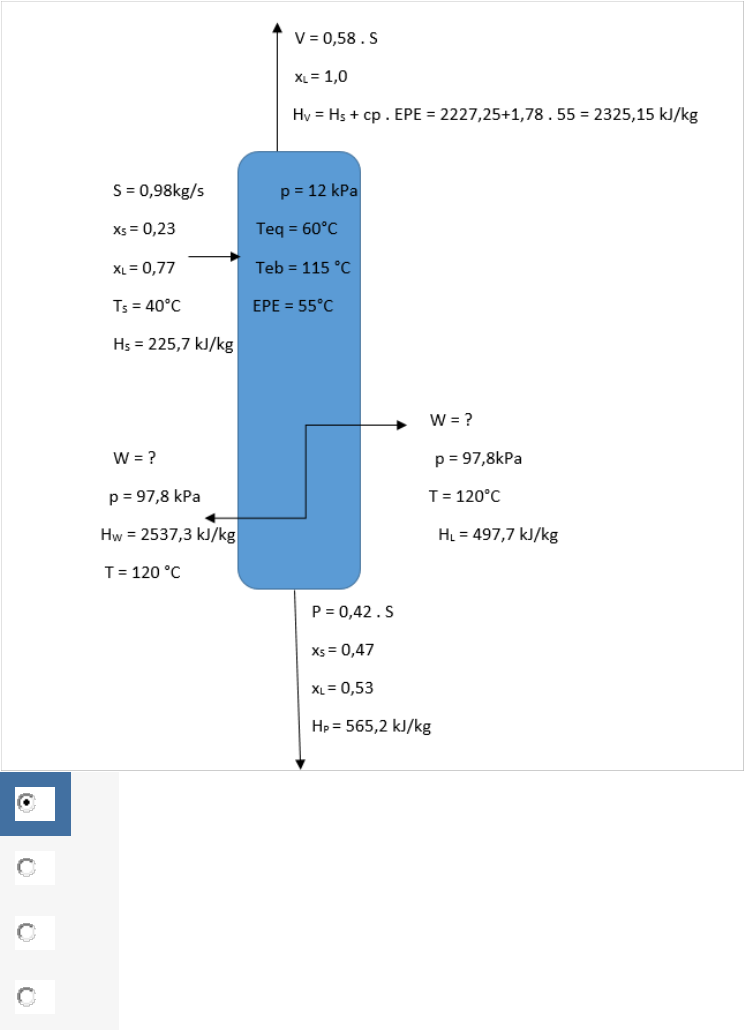

alimentação se divida 58% no produto de topo e 42% no de fundo. Demais dados se encontram no diagrama
de bloco do evaporador abaixo.



A W = 0,66 kg/s

B W = 0,66 g/s

C W =1,51 kg/s

D W = 1,51 g/s


Questão 2/5 - Processos Quimicos Industriais
O instrumento de medida de pressão mais simples é o tubo em U, que consiste em um tubo de vidro
contendo um líquido, denominado fluido manométrico (os mais usados são água e mercúrio), fixado a uma
escala graduada. Quando se aplica uma pressão em uma das extremidades, o líquido é deslocado
proporcionalmente a essa pressão aplicada. A outra extremidade do tubo é aberta, sofrendo a ação da
pressão atmosférica. Analisando a figura apresentada abaixo, se observa que:




A o lado aberto à atmosfera desceu mais, ou seja, sua extremidade se encontra abaixo da
extremidade do lado do balão, significando que a pressão no balão é menor que a pressão
atmosférica, ou seja, é uma pressão relativa.

B o lado aberto a atmosfera desceu mais, ou seja, sua extremidade se encontra abaixo da
extremidade do lado do balão, significando que a pressão no balão é menor que a pressão
atmosférica, ou seja, é uma pressão negativa ou vácuo.

C o lado aberto ao balão desceu mais, ou seja, sua extremidade se encontra abaixo da
extremidade do lado da atmosfera, significando que a pressão no balão é maior que a
pressão atmosférica, ou seja, é uma pressão manométrica.

D o lado aberto ao balão desceu mais, ou seja, sua extremidade se encontra abaixo da
extremidade do lado da atmosfera, significando que a pressão no balão é maior que a
pressão atmosférica, ou seja, é uma pressão absoluta.
Questão 3/5 - Processos Quimicos Industriais
Determinar a pressão absoluta para um manômetro instalado em um vaso de pressão que mede um valor de
vácuo de 0,4 atm, sabendo que a pressão atmosférica local é 1 atm.

A 0,4 atm

B 1 atm

C 0,6 atm

D 1,4 atm


Questão 4/5 - Processos Quimicos Industriais
Determinar o ganho para o medidor de temperatura em função do gráfico abaixo, tendo seu zero ajustado
para 4,24mA e com alcance de 100°C:





A 5,5 mA/°C

B 0,16 mA/°C

C 16mA/°C

D 0,055 mA/°C
Questão 5/5 - Processos Quimicos Industriais
O instrumento de medida de pressão mais simples é o tubo em U, que consiste em um tubo de vidro
contendo um líquido, denominado fluido manométrico (os mais usados são água e mercúrio), fixado a uma
escala graduada. Quando se aplica uma pressão em uma das extremidades, o líquido é deslocado
proporcionalmente a essa pressão aplicada. A outra extremidade do tubo é aberta, sofrendo a ação da
pressão atmosférica. Analisando a figura apresentada abaixo, se observa que:



A o lado do balão desce mais, ou seja, sua extremidade se encontra abaixo da extremidade do
lado aberto para a atmosfera, isso significa que a pressão no balão é maior que a pressão
atmosférica, ou seja, é uma pressão relativa.

B o lado do balão desce mais, ou seja, sua extremidade se encontra abaixo da extremidade do
lado aberto para a atmosfera, isso significa que a pressão no balão é maior que a pressão
atmosférica, ou seja, é uma pressão negativa ou vácuo.

C o lado da atmosfera desce mais, ou seja, sua extremidade se encontra abaixo da
extremidade do lado aberto para o balão, isso significa que a pressão no balão é maior que
a pressão atmosférica, ou seja, é uma pressão absoluta.

D o lado da atmosfera desce mais, ou seja, sua extremidade se encontra abaixo da
extremidade do lado aberto para o balão, isso significa que a pressão no balão é maior que
a pressão atmosférica, ou seja, é uma pressão manométrica.
