Como controlar um Processo utilizando um sistema de Malha Fechada

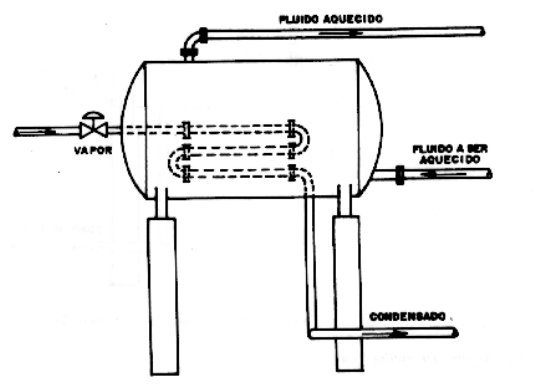

Para ilustrar um controle de processo, considere um trocador de calor no qual um fluxo
de processo é aquecido através de vapor condensado, como esquematizado na figura 1.
O propósito desta unidade é aquecer o fluido do processo a partir de uma temperatura de
entrada Ti(t) até uma determinada temperatura de saída desejada T(t). A energia
necessária para aquecer o fluído do processo é obtida pelo calor latente da condensação
de vapor.
Neste processo existem muitas variáveis que estão sujeitas a variações fazendo com que
a temperatura de saída se desvie do seu valor desejado. Caso isso aconteça, será
necessário tomar medidas para corrigir este desvio.



Figura 1: Trocador de calor

A partir destas considerações podemos descrever algumas definições importantes
utilizadas em controle de processos:
Processo: conjunto de atividades ou passos que objetivam atingir uma meta. Utilizado
para criar, inventar, projetar, transformar, produzir, controlar, manter e usar produtos ou
sistemas.

Processos industriais: procedimentos envolvendo passos químicos ou mecânicos que
fazem parte da manufatura de um ou vários itens, usados em grande escala.

Automatizar e controlar um processo significa atuar sobre ele ou sobre as condições
as quais o processo está sujeito, de modo a manter variáveis e quantidades estáveis com
o passar do tempo, mesmo que interferências externas tentem desviá-lo desta condição.
Fluído do processo
Ti(t)
T(t)

Automação: sistema automático de controle pelo qual os mecanismos verificam seu
próprio funcionamento, efetuando medições e introduzindo correções, sem necessidade
de interferência do homem.

Controle de processos: técnica de manter variáveis de um processo (como temperatura
e pressão) em valores predeterminados a partir de um procedimento que calcula
correções proporcionais a uma ou mais variáveis que são medidas em tempo real por um
determinado equipamento.

Variável controlada ou Variável do processo: É a grandeza ou condição que é medida
ou controlada, e é normalmente a saída do sistema. Controlar significa medir o valor da
variável controlada do sistema e utilizar outra variável do processo chamada variável
manipulada (VM) que por sua vez irá corrigir ou limitar os desvios do valor medido
quando comparado com o valor de desejado, ou valor de referência ou set-point.
Variável sobre a qual o controle atua, no sentido de manter um determinado
comportamento desejável no processo.

Variável manipulada (VM): É a grandeza ou condição modificada pelo controlador de
modo que afete o valor da variável controlada.
Qualquer variável do processo que causa uma variação rápida na variável controlada e
que seja fácil de manipular.

Elementos Finais de Controle: são aqueles, dentro de uma malha de controle,
responsáveis pela atuação direta sobre os processos, recebendo sinal de comando do
controlador para corrigir o desvio do valor desejado (set-point). Na maioria dos casos
este elemento final é uma válvula, podendo ser uma bomba, um solenoide, um pistão,
um motor elétrico, etc.

Valor desejado (setpoint): sinal de entrada que estabelece o valor desejado da variável
controlada. O setpoint e a variável controlada são expressos nas mesmas unidades.

Desse modo, o processo seria o trocador de calor e seus componentes associados como
apresentado na figura 1. A variável controlada é T(t), valor atual da temperatura na
saída do processo. Em princípio, é estabelecido pelo usuário um valor desejado para a
variável controlada que chamaremos de Td, temperatura desejada, ponto fixo ou
setpoint. Ti(t) é uma variável independente que representa a temperatura do fluído do
processo na entrada.
O objetivo é manter a temperatura de saída em seu valor desejado, ou seja, T(t) = Td.
Uma forma de alcançar este objetivo é:
1. Medir o valor atual da temperatura T(t);
2. Compará-la com o seu valor desejado Td;
3. Verificar se existe algum desvio;
4. Decidir o que fazer para corrigir o desvio.
Este procedimento pode ser visualizado na forma de um diagrama como apresentado na
figura 2.
Como citado anteriormente, algumas variáveis deste processo estão sujeitas a variações
fazendo com que o processo mudasse o seu estado estacionário, causando, portanto,
variação na variável na saída. Estas variáveis são a temperatura de entrada Ti(t), o fluxo
de entrada Q(t), as propriedades físicas do fluído, as condições do vapor e a limpeza do
trocador, além das condições ambientais.
Para que as condições planejadas sejam alcançadas então o fluxo de vapor, ou seja, a
variável manipulada Vm é exatamente o que precisamos para manter a temperatura de
saída T(t) no valor desejado.
Modos de controlar um processo:
Controle manual é a condição na qual o controlador está desconectado do processo, isto
é, o controlador não está tomando a decisão de como manter a variável controlada no
valor desejado.
O controle de malha fechada é a condição na qual o controlador está conectado ao
processo, comparando o valor do set-point ou ponto fixo à variável controlada,
determinando e efetuando a ação corretiva.

Controle das variáveis do processo








Figura 2: Sistema de malha fechada para controle do processo






MEDIR
(SENSOR)

ATUAR
PROCESSO
(TROCADOR DE
CALOR

COMPARAR

CONTROLAR
(DECISÃO)
T(t)
saída
Td
valor
desejado
e Vm

TRANSMITIR
b
