Lista de exercícios – Resistência dos Materiais - Tensões
Prof. Roque Paulinelli

1) Duas barras cilíndricas maciças são soldadas no ponto B
como indicado. Determine a tensão normal no ponto médio
de cada barra.


2) No problema 1, determine a intensidade da força P para que
a tensão normal seja a mesma em ambas as barras.


3) Três pranchas de madeira são unidas por uma série de
parafusos, formando uma coluna. O diâmetro de cada
parafuso é de 12 𝑚𝑚, e o diâmetro interno de cada arruela
é de 15 𝑚𝑚, que é ligeiramente maior que os furos das
pranchas. Sabendo-se que o diâmetro externo de cada
arruela é de 𝑑 = 30 𝑚𝑚, e que a tensão de esmagamento
média entre as arruelas e as pranchas não deve exceder a
5 𝑀𝑃𝑎, determine a máxima tensão normal admissível em
cada parafuso.

4) Para a estrutura do problema 3, determine o diâmetro
externo 𝑑 necessário para as arruelas, sabendo-se que a
tensão normal axial em cada parafuso é de 20 𝑀𝑃𝑎 e a
tensão normal de esmagamento média entre as arruelas e
as pranchas não deve exceder 5 𝑀𝑃𝑎.


5) Cada uma das hastes de ligação 𝐴𝐵 e 𝐶𝐷 tem uma seção
transversal retangular uniforme de 7 × 25 𝑚𝑚 e está ligada
à barra horizontal 𝐵𝐶𝐸 por pinos de diâmetro igual a 15 𝑚𝑚.
Considerando que a tensão normal média de ambas as
hastes não exceda a 170 𝑀𝑃𝑎, determine a máxima carga
que pode ser aplicada no ponto 𝐸, se esta carga é dirigida
(a) verticalmente para baixo; (b) verticalmente para cima.

6) Sabendo-se que a haste de ligação 𝐵𝐷 tem uma seção
transversal uniforme, de área igual a 800 𝑚𝑚2, determine a
intensidade da carga P para que a tensão normal na haste
𝐵𝐷 seja 50 𝑀𝑃𝑎.

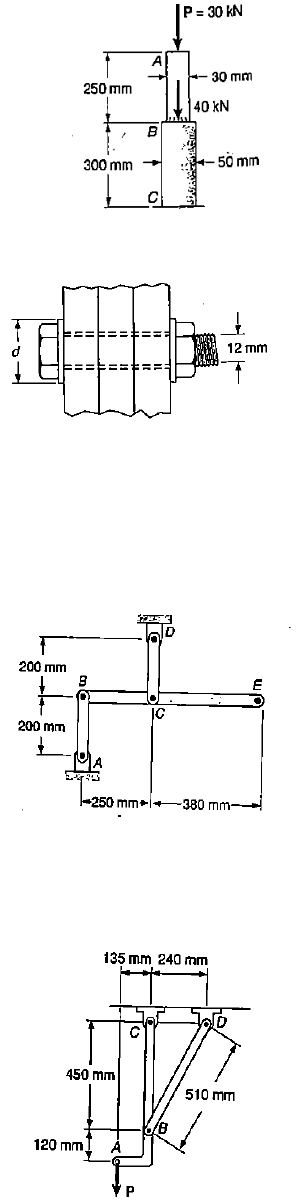

Fig. dos problemas 1 e 2


 Fig. dos problemas 3 e 4





 Fig. do problema 5



 Fig. do problema 6




7) A barra 𝐵𝐷, de 30 𝑚𝑚 de largura e 12 𝑚𝑚 de espessura,
é trespassada por pinos de 10 𝑚𝑚 de diâmetro sujeitos
a cisalhamento simples. Determine o valor máximo da
tensão normal média em 𝐵𝐷 e a tensão de cisalhamento
média em seus pinos se (a) 𝜃 = 0, (b) 𝜃 = 90𝑜.







8) O pedal indicado na figura é ligado no ponto 𝐶 por um pino
de 6 𝑚𝑚 de diâmetro. Sabendo-se que 𝑃 = 500 𝑁, pede-se
determinar: a) a tensão média de cisalhamento no pino; b)
a tensão nominal de esmagamento no pedal no ponto 𝐶; c)
a tensão nominal de esmagamento em cada chapa de
ligação no ponto 𝐶.

9) Sabendo-se que o pedal indicado está sob a ação de uma
força 𝑃 de intensidade 750 𝑁, determinar: a) o diâmetro do
pino em 𝐶 para que a tensão média de cisalhamento no pino
seja de 40 𝑀𝑃𝑎; b) a correspondente tensão de
esmagamento nas chapas de ligação em 𝐶.



10) Cada uma das barras da treliça tem área de seção transversal
de 780 𝑚𝑚2. Se a tensão normal média máxima em
qualquer barra não pode ultrapassar 140 𝑀𝑃𝑎, determine o
valor máximo 𝑃 das cargas que podem ser aplicadas à
treliça.










11) Duas pranchas de madeira, cada uma com 15 𝑚𝑚 de
espessura e 200 𝑚𝑚 de largura, são unidas por uma respiga
de união colada, como indicado. Sabendo-se que esta junta
irá falhar quando a tensão de cisalhamento média na cola
atingir 900 𝑘𝑃𝑎, determine o comprimento necessário 𝑑, se
a junta deve resistir a uma carga axial de intensidade 𝑃 =
4 𝑘𝑁.






 Fig. do problema 7

Fig. dos problemas 8 e 9





 Fig. do problema 10



Fig. do problema 11







12) Duas cargas verticais são aplicadas ao pino 𝐵 da montagem
indicada. Sabendo-se que o diâmetro do pino usado em
cada ligação é de 15,2 𝑚𝑚, determine:

a) O valor máximo da tensão normal média na haste 𝐴𝐵.
b) O valor máximo da tensão normal média na haste 𝐵𝐶.
c) A tensão de cisalhamento média no pino 𝐴.
d) A tensão de cisalhamento média no pino 𝐵.
e) A tensão de cisalhamento média no pino 𝐶.
f) A tensão de esmagamento em 𝐴, na barra 𝐴𝐵.
g) A tensão de esmagamento em B, na barra 𝐵𝐶.
















Fig. do problema 12


Gabarito

1) 𝜎𝐴𝐵 = −42,4 𝑀𝑃𝑎 , 𝜎𝐵𝐶 = −35,7 𝑀𝑃𝑎
2) 𝑃 = 22,5 𝑘𝑁
3) 𝜎𝐴𝐷𝑀 = 23,4 𝑀𝑃𝑎
4) 𝑑 = 28,3 𝑚𝑚
5) (a) 𝑃 = 4,72 𝑘𝑁 ; (b) 𝑃 = 11,8 𝑘𝑁
6) 𝑃 = 62,7 𝑘𝑁
7) (a) 𝜎𝑚 = 72,2 𝑀𝑃𝑎, 𝜏𝑚 = 220,5 𝑀𝑃𝑎 , (b)𝜎𝑚 = −83,3 𝑀𝑃𝑎, 𝜏𝑚 = 382,0 𝑀𝑃𝑎
8) (a) 𝜏𝑚 = 23,0 𝑁𝑃𝑎 , (b) 𝜎𝐸 = 24,1 𝑀𝑃𝑎 , (c) 𝜎𝐸 = 21,7 𝑀𝑃𝑎
9) (a) 𝑑 = 5,57 𝑚𝑚 , (b) 𝜎𝐸 = 35,0 𝑀𝑃𝑎
10) 𝑃 = 29,8 𝑘𝑁
11) 𝑑 > 42,3 𝑚𝑚
12) (a) 𝜎𝐴𝐵 = 24,1 𝑀𝑃𝑎 , (b) 𝜎𝐵𝐶 = −18,4 𝑀𝑃𝑎 , (c) 𝜏𝐴 = 21,4 𝑀𝑃𝑎 , (d) 𝜏𝐵 = 37,9 𝑀𝑃𝑎 , (e) 𝜏𝐶 =
52,4 𝑀𝑃𝑎 , (f) 𝜎𝐸𝐴 = 40,2 𝑀𝑃𝑎 , (g) 𝜎𝐸𝐵 = 24,6 𝑀𝑃𝑎
