Observações sobre a decomposição dos diagramas de momento fletor:
Em algumas situações de aplicação do princípio dos trabalhos virtuais (P.T.V.) ao cálculo de
deslocamentos ou rotações, os diagramas de momento fletor que é necessário integrar não
estão nas tabelas de integração de diagramas que normalmente são utilizadas para facilitar
essa integração. No entanto, em geral, é possível decompor os diagramas que se pretende
integrar na soma de 2 ou mais diagramas que estão nas referidas tabelas de integração. É
assim importante, entender como se pode fazer essa decomposição de modo a não haver
dificuldades na aplicação do P.T.V.
Em geral, o diagrama de momento fletor numa barra de uma estrutura qualquer (isostática
ou hiperestática) pode ser considerado como constituído pela soma de três diagramas:
• Um diagrama triangular tendo na extremidade esquerda o valor do momento fletor
nessa extremidade (Me) e na extremidade direita um valor nulo;
• Um diagrama triangular tendo na extremidade esquerda um valor nulo e na
extremidade direita o valor do momento fletor nessa extremidade (Md);
• O diagrama correspondente ao efeito das cargas de vão e que é igual ao diagrama de
momento fletor obtido numa viga simplesmente apoiada de igual vão e sujeita às
mesmas cargas.

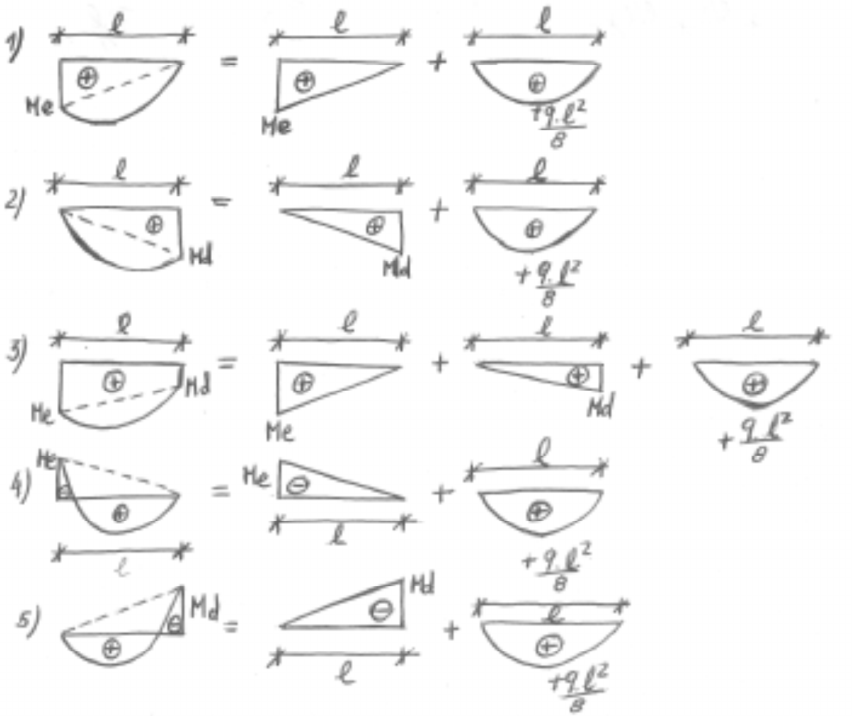

Exemplos:
