Apol 03 Eletricidade

Questão 1/5 - Eletricidade

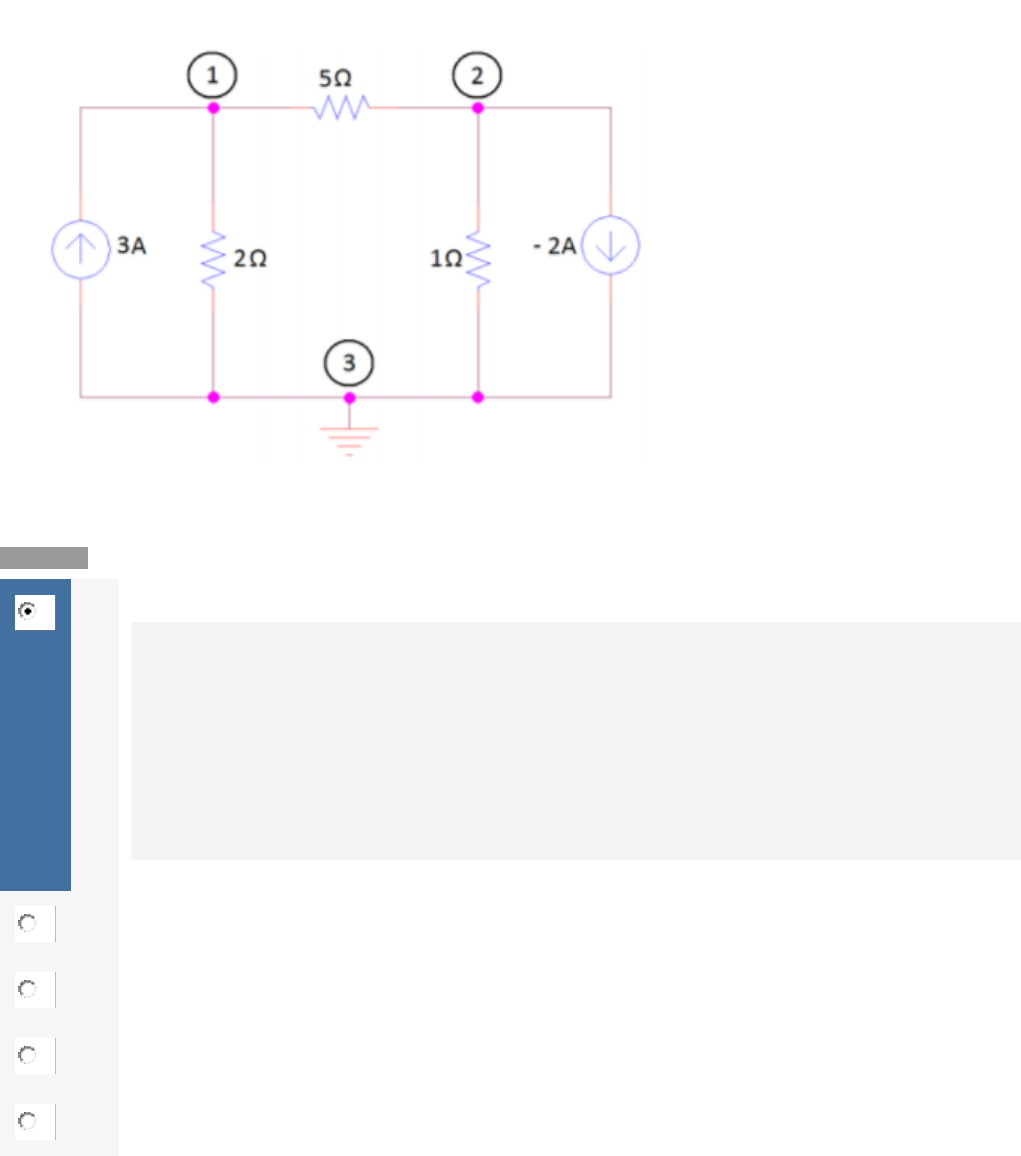

Considere o circuito apresentado e resolva-o através da análise nodal.

Calcule a tensão no Nó 1 (V1) e Nó 2 (V2) sabendo-
se que a tensão no Nó 3 = 0 V.
Nota: 20.0

A V1 = 5 V e V2 = 2,5 V
Você acertou!
Nó 1: 0,5.V1+0,2(V1-V2)-3=0
Nó 2: 1.V2+0,2(V2-V1)-2=0

Logo:
0,7.V1-0,2.V2=3
-0,2.V1+1,2.V2=2

V1=5 V e V2=2,5 V

B V1 = 5 V e V2 = 7,5 V

C V1 = 2,5 V e V2 = 5 V

D V1 = 25 V e V2 = 30 V

E V1 = 100 V e V2 = 12 V




Questão 2/5 - Eletricidade
Observe o circuito mostrado e utilize análise de malhas para cacular o que
se pede.

Calcule o valor da corrente da malha (i1) e a corrente da malha 2 (i2).
Nota: 20.0

A i1 = 4,8889 A e i2 = 0,667 A
Você acertou!
Malha 1: -42+6.i1+3.(i1-i2)=0
Malha 2: 3.(i2-i1)+4.i2+10=0

Logo:
9.i1-3.i2=42
-3.i1+7.i2=-10

i1=4,889 A e i2=0,667 A

B i1 = 4,8889 A e i2 = 1,333 A

C i1 = 6,778 A e i2 = 1,333 A

D i1 = 3,972 A e i2 = 1,333 A

E i1 = 10 A e i2 = 2 A

Questão 3/5 - Eletricidade
Calcular o valor da corrente ix no circuito abaixo utilizando a análise nodal
por meio do cálculo das tensões dos nós (V1 e V2). Assinale a alternatia
correta.


Nota: 20.0

A ix = -2 A.

B ix = -1 A.

C ix = 0 A.

D ix = 1 A.

E ix = 2 A.
Você acertou!

















Questão 4/5 - Eletricidade
Calcular a tensão vx no circuito abaixo utilizando o método das correntes de
malha. Assinale a alternativa correta.


Nota: 20.0

A vx = -1 V.

B vx = 1 V.

C vx = -1,538 V.
Você acertou!


D vx = 1,538 V.

E vx = 0 V.












Questão 5/5 - Eletricidade
Analise o circuito a seguir:

Encontre o equivalente Thevenin do circuito (Rth e Vth) entre os pontos A e
B.
Nota: 20.0

A Rth=1,2 ΩΩ e Vth = 3 V

Você acertou!



B Rth=1,2 ΩΩ e Vth = 10 V

C Rth=4 ΩΩ e Vth = 3,2 V

D Rth=10 ΩΩ e Vth = 3 V

E Rth=9 ΩΩ e Vth = 15 V
