Uniube – Graduação em Engenharia Civil – Prof. Tiago Toitio
Estruturas de Madeira – Capítulo 2 – Propriedades Mecânicas das Madeiras

1

CAP. 2 – PROPRIEDADES MECÂNICAS DAS MADEIRAS
PROPRIEDADES A CONSIDERAR
As propriedades físicas e mecânicas das madeiras para projeto de estruturas devem seguir os
métodos de ensaios especificados no Anexo B da NBR 7190:1997.
Propriedades a considerar: Densidade, Resistência, Rigidez, Umidade.
Para cálculo das propriedades, deve-se admitir uma das classes de umidade especificadas na
Tabela 1 e uma das classes de carregamento especificadas na Tabela 2.
As classes de umidade têm por finalidade ajustar as propriedades de resistência e de rigidez da
madeira em função das condições ambientais.
As classes de carregamento levam em consideração a fluência da madeira (deformação lenta
com o tempo) sob a ação de cargas de duração prolongada.

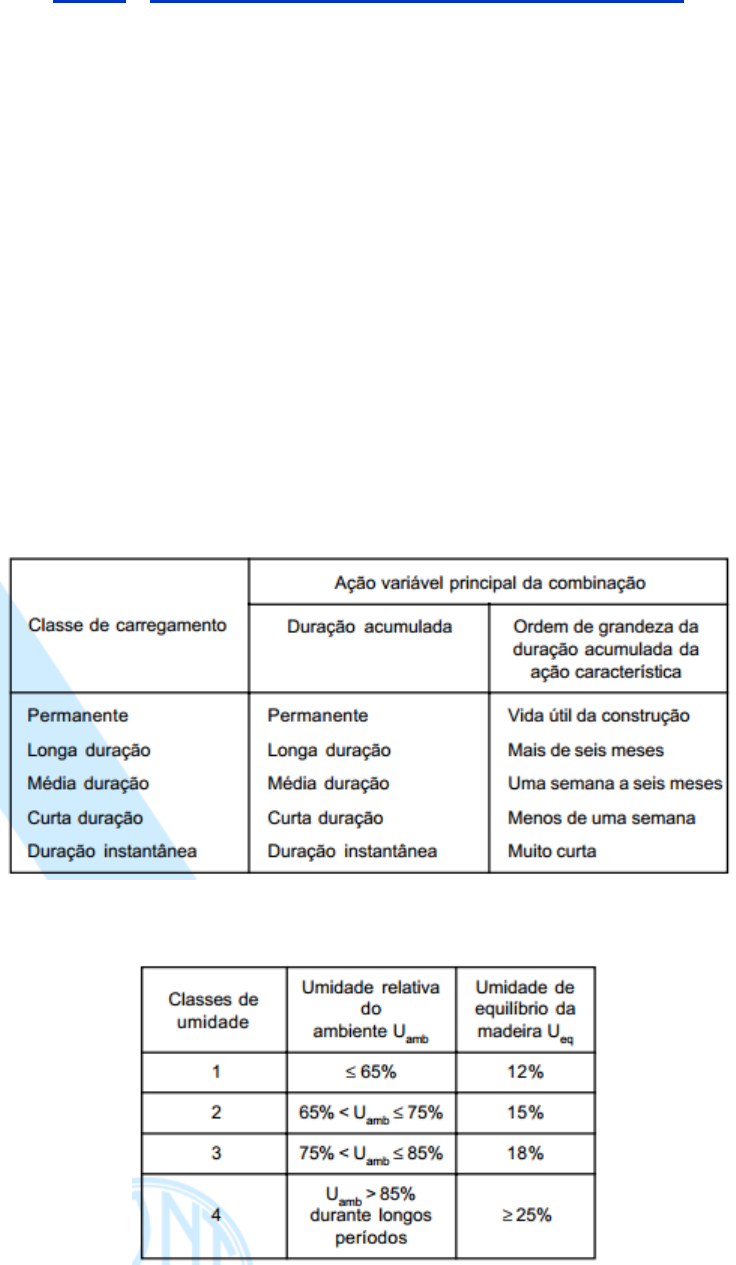

Tabela 1 – Classes de carregamento

Tabela 2 – Classes de umidade
Uniube – Graduação em Engenharia Civil – Prof. Tiago Toitio
Estruturas de Madeira – Capítulo 2 – Propriedades Mecânicas das Madeiras

2

CARACTERIZAÇÃO DAS PROPRIEDADES DA MADEIRA SERRADA
A caracterização completa das propriedades de resistência da madeira para projeto de
estruturas, feita de acordo com os métodos de ensaio especificados no Anexo B, é determinada
pelos seguintes valores:
 Resistência à compressão paralela às fibras
kcf ,0

 Resistência à compressão normal às fibras
kcf ,90

 Resistência à tração paralela às fibras
ktf ,0

 Resistência ao cisalhamento paralelo às fibras
kvf ,0

 Resistência ao embutimento paralelo às fibras
kef ,0

 Resistência ao embutimento normal às fibras
kef ,90

 Densidade básica e densidade aparente

Permite-se a caracterização simplificada das resistências da madeira de espécies usuais a partir
dos ensaios de compressão paralela às fibras. Na falta de determinação experimental, permite-
se adotar as seguintes relações para os valores característicos das resistências:
8,0
,0
,0

kt
kc
f
f

25,0
,0
,90

kc
kc
f
f

0,1
,0
,0

kc
ke
f
f

25,0
,0
,90

kc
ke
f
f

12,0
,0
,0

kc
kv
f
f


A caracterização da rigidez das madeiras é feita por da determinação dos seguintes valores, que
devem ser referidos à condição-padrão de umidade (U=12%):
 Módulo de elasticidade médio na compressão paralela às fibras
mcE ,0

 Módulo de elasticidade médio na compressão normal às fibras
mcE ,90




Uniube – Graduação em Engenharia Civil – Prof. Tiago Toitio
Estruturas de Madeira – Capítulo 2 – Propriedades Mecânicas das Madeiras

3

CLASSES DE RESISTÊNCIA
As classes de resistência das madeiras têm por objetivo o emprego de madeiras com
propriedades padronizadas, orientando a escolha do material para elaboração de projetos
estruturais.
As Tabelas 3 e 4 mostram as classes de resistência comumente utilizadas para as madeiras
coníferas e dicotiledôneas, respectivamente.

Tabela 3 – Classes de resistência das coníferas

Tabela 4 – Classes de resistência das dicotiledôneas

CARACTERIZAÇÃO DA MADEIRA LAMINADA E COLADA E COMPENSADA
A caracterização das propriedades da madeira laminada e colada e da madeira compensada,
devem ser feitas a partir de ensaios com corpos-de-prova extraídos das peças estruturais
fabricadas.
Uniube – Graduação em Engenharia Civil – Prof. Tiago Toitio
Estruturas de Madeira – Capítulo 2 – Propriedades Mecânicas das Madeiras

4

VALORES REPRESENTATIVOS
O valor médio
mX
 de uma propriedade da madeira é a média aritmética dos valores
correspondentes aos elementos que compõem o lote de material considerado.
O valor característico inferior
inf,kX
 é o valor que tem apenas 5% de probabilidade de não ser
atingido em um dado lote de material. De um modo geral, salvo especificação em contrário, o
valor característico
kX
 é o valor característico inferior.
O valor de cálculo
dX
 de uma propriedade da madeira é obtido através da expressão:
w
k
d
X
kX

 mod

Onde
w
 é o coeficiente de ponderação das propriedades e
modk
 é o coeficiente de modificação,
que leva em consideração influências não consideradas por
w
.

COEFICIENTES DE MODIFICAÇÃO
Os coeficientes de modificação
modk
 afetam os valores de cálculo das propriedades da madeira
em função da classe de carregamento da estrutura, da classe de umidade e a qualidade da
madeira. O coeficiente
modk
 é formado pelo produto:
3mod2mod1modmod kkkk 

O coeficiente
1modk
 leva em conta a classe de carregamento e o tipo de material empregado,
conforme mostrado na Tabela 5.

Tabela 5 – Valores de
1modk

Uniube – Graduação em Engenharia Civil – Prof. Tiago Toitio
Estruturas de Madeira – Capítulo 2 – Propriedades Mecânicas das Madeiras

5

O coeficiente
2modk
 leva em conta a classe de umidade e o tipo de material empregado,
conforme mostrado na Tabela 6.

Tabela 6 – Valores de
2modk

O coeficiente
3modk
 leva em conta se a madeira é de primeira ou segunda categoria. No caso de
madeira de segunda categoria, admite-se
8,03mod k
. No caso de madeira de primeira categoria,
admite-se
0,13mod k
.

ESTIMATIVA DAS RESISTÊNCIAS CARACTERÍSTICAS E DA RIGIDEZ
Pode-se admitir a seguinte relação entre as resistências característica e média:
mk ff  70,0

Nas verificações de segurança que dependem da rigidez da madeira, o módulo de elasticidade
paralelo às fibras deve ser o valor efetivo:
mcefc EkkkE ,03mod2mod1mod,0 


COEFICIENTES DE PONDERAÇÃO DA RESISTÊNCIA
Os coeficientes de ponderação para estados limites últimos são:
 Compressão paralela às fibras:
4,1wc

 Tração paralela às fibras:
8,1wt

 Cisalhamento paralelo às fibras:
8,1wv

O coeficiente de ponderação para estados limites de serviço é
0,1w
.


Uniube – Graduação em Engenharia Civil – Prof. Tiago Toitio
Estruturas de Madeira – Capítulo 2 – Propriedades Mecânicas das Madeiras

6

EXEMPLOS
Exemplo 2.1. Uma estrutura será construída com madeira da espécie Cedro Doce
(dicotiledônea). Será utilizada madeira laminada e colada, de 1ª categoria, e o local da
construção tem umidade relativa do ar média igual a 70%. Considerar carregamento
permanente. Determinar as seguintes propriedades mecânicas de projeto:
dcf ,0

dtf ,0

dvf ,

efcE ,0


Exemplo 2.2. Uma treliça será fabricada com madeira conífera classe de resistência C25.
Determinar as seguintes propriedades mecânicas de projeto, considerando kmod = 0,56:
dcf ,0

dtf ,0

dvf ,

efcE ,0


EXERCÍCIOS PROPOSTOS
Exercício 2.1. Uma estrutura será construída com madeira da espécie Sucupira (dicotiledônea).
Será utilizada madeira serrada, de 2ª categoria, e o local da construção tem umidade relativa do
ar média igual a 90%. Considerar carregamento de média duração. Determinar as seguintes
propriedades mecânicas de projeto:
dcf ,0

dtf ,0

dvf ,

efcE ,0


Exercício 2.2. Uma treliça será fabricada com madeira dicotiledônea classe de resistência C40.
Determinar as seguintes propriedades mecânicas de projeto, considerando kmod = 0,48:
dcf ,0

dtf ,0

dvf ,

efcE ,0
