ANO / REVISÃO: 2010/0

MANUAL DE INSTRUÇÕES

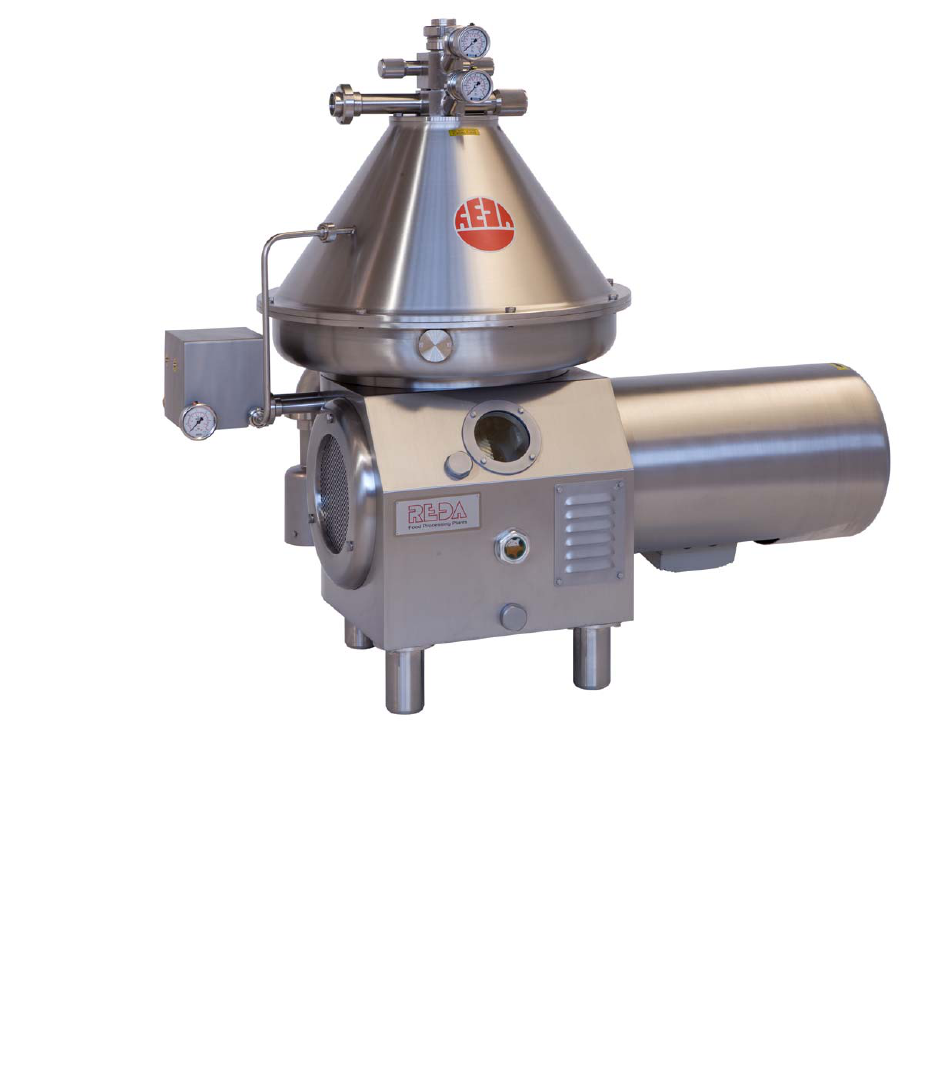

CENTRÍFUGA RE100TE



A1


A. INFORMAÇÃO GERAL
A/1. Advertências importantes para os usuários e técnicos de manutenção.
Os separadores REDA são máquinas especiais giratórias com elevado número de rotações e
que trabalham com a máxima segurança e duração porque são tratados segundo as normas
deste manual de instruções.
É aconselhável realizar controles periódicos por parte de nossos técnicos para sempre
garantir as perfeitas condições de eficiência.
Nunca executar qualquer intervenção nem desmontar as tampas até o tambor está
completamente parado.
A/2. Antes de cada colocação em funcionamento controlar que:
„ Os anéis de fechamento do tambor estão apertados com as referências coincidentes.
„ As coberturas e o aparelho de defluxo estão fixados.
„ A porca do aparelho de defluxo seguramente aparafusada.
„ O freio (quando existente) desengatado (apertar o volante até o final).
„ O nível de óleo um pouco acima da metade do vigia de inspeção.
Alimentar somente com tambor fechado segundo a explicação do cap. C (Arranque do
separador)
Evitar danos às partes que constituem o tambor, manuseando cuidadosamente as peças, de
acordo com estas indicações:
„ Choques e apoios nos corpos rígidos: as peças devem ser apoiadas em superfícies
de madeira
„ Usar unicamente as chaves de serviço fornecidas
„ Usar sempre a chave prensa de diafragmas
„ Não soldar nem aquecer as peças com chama ou outros sistemas
„ Sempre limpar a extremidade cônica do eixo vertical e o relativo alojamento no
tambor, antes de realizar a montagem, evitando o uso de lubrificantes.
É aconselhável manter a justa compressão dos diafragmas acrescentando, quando sirvam, os
diafragmas fornecidos.
Controlar a presença de água no óleo da câmara de engrenagens, descarregando-a
periodicamente pelo tampão de descarga.
Evitar a lavagem da parte superior interna da base com jato de água, mas unicamente com
esponja ou pano molhado.
Controlar periodicamente a conexão elétrica e certificar-se que seja realizada a ligação à terra
da máquina.
Se aconselha utilizar água amaciada para o sistema de água de comando (p. ex. água

A2


amaciada da linha do gerador de vapor): a dureza da água, de todo modo, deve ser
inferior a 15 graus franceses.
Uma água dura pode obstruir os furos de entrada e drenagem do sistema de comando com
consequente colocação fora de serviço do separador.
Decantar ou filtrar o produto a ser tratado para ter os melhores resultados do separador.
Realizar as lavagens como indicado depois de cada trabalho (cap. D).
No caso de parada prolongada, abrir o tambor, secá-lo e mantê-lo em local seco.
Para as irregularidades de funcionamento observar o guia: “Anomalias de funcionamento”
cap. G.

B1


B. INSTALAÇÃO
B/1. As dimensões totais da máquina são indicadas nos esquemas que seguem este capítulo.
É preciso ter cuidado em respeitar as quotas mínimas de distância da parede, ou de uma
máquina a outra, para permitir a desmontagem das partes mecânicas.
B/2. A placa de assentamento deve ser mergulhada no piso com os apropriados tirantes de
ancoragem.
Preste atenção que a indicação “OIL” na placa de assentamento corresponda à parte
anterior da máquina.
Introduza as calotas nos cubos da placa e aperte os parafusos prisioneiros até o final.
Mergulhe a placa no piso fazendo que os cubos sobressaiam do plano do piso em
aproximadamente 1 cm. Coloque a placa de assentamento em nível com os 4 cubos.
Com o concreto endurecido, bloqueie as porcas dos tirantes de ancoragem, e então,
assegure o enchimento dos espaços externos da placa.
B/3. Posicione o separador introduzindo os pés nos prisioneiros, (para facilitar a operação,
quando necessário, afrouxe os parafusos dos anéis nos pés) e controle o nivelamento; na
eventualidade introduza os anéis de ajuste fornecidos.
Aperte completamente os parafusos de bloqueio dos pés (Fig. B/1).

DE NÍVEL
PÉ
TIRANTE DE ANCORAGEM
TAMPA DE REVESTIMENTO
PORCA
ANEL DE AJUSTE
10
ANEL
PINO
PARAFUSO DE BLOQUEIO

Fig. B/1

B2


B/4. Realize a carga de lubrificante através do tampão localizado ao lado do visor das
engrenagens: a quantidade a introduzir na câmara é de aproximadamente 3,8 litros.
A verificação deve ser realizada através do vigia de inspeção do óleo que deve ficar cheio
apenas sobre a metade.
B.5. Consulte os cap. I, L e os esquemas elétricos fornecidos para as conexões elétricas.
B/6. O acionamento da centrífuga é com motor elétrico trifásico que pode ser acionado
diretamente do quadro de comando.
O sentido correto de rotação é indicado pela seta sobre a proteção do motor: o eixo vertical
deve girar no sentido horário observando-o desde cima.
B/7. Para realizar descargas parciais constantes, o grupo da água de manobra deve ser
alimentado com água em pressão constante de pelo menos 1,5 atm e uma vazão instantânea
de pelo menos 1500 l/h. A linha entre o reservatório de armazenamento e o separador deve
ser realizada com tubo de no mínimo 1/2”, introduzindo um tubo flexível na última seção.
No caso de alimentação inconstante em vazão ou pressão, recomenda-se a utilização de um
grupo de cuba com bóia, bomba e filtros de linha. É aconselhável posicionar a cuba próxima
do separador e mais em cima do mesmo.
O ajuste da pressão da água na entrada ao grupo da água de manobra é realizado pelo
redutor de pressão fornecido, que deve ser calibrado a 1,8 atm.
O consumo horário de água varia de acordo com o número das descargas: em média pode
variar de 30 a 60 l/h.
Recomenda-se a utilização de água amaciada (máx. 15 graus franceses) para evitar a
formação de calcário que ao obstruir os furos de passagem da água no tambor, impede o
correto funcionamento do mesmo.
Parâmetros da água de comando
Dureza:
- Temperatura de trabalho até 55°C
- Temperatura de trabalho além de 55°C
<20°f
<10°f
Quantidade de sedimentos: máx. 10 mg/l
Dimensão das partículas máx. 50µm
Iões de cloro <100 mg/l
Valor de pH: 6,5 – 7,5
Pressão
- Mínima (com cuba e bomba)
- Mínima (com reservatório de armazenamento)
- Máxima
1 bar
2 bar
3 bar
Vazão 2000 l/h

B3



RE100TE INSTALAÇÃO PADRÃO




B4



RE100TE EM PLATAFORMA
COM RESERVATÓRIO DE ARMAZENAMENTO



B5



RE100TE EM PLATAFORMA
COM CUBA E BOMBA



C1


C. MONTAGEM DO SEPARADOR
C/1. Certifique-se que o nível do óleo seja correto e de ter realizado segundo descrito no
cap. B.
No caso de parada prolongada do separador, recomenda-se desmontar a cobertura da gaiola
do colar, retirar o labirinto e injetar óleo no rolamento, evitando o seu possível dano, ou
arrancar o separador sem o tambor durante alguns segundos.


Fig. C/ 1


Fig. C/ 2

C/1.2. Limpe as tubulações de
alimentação ao grupo de água de manobra
deixando a água passar através delas;
então realize as conexões conforme
indicado na Fig. C/1 – Fig. C/2, de acordo
com o grupo de água de manobra
fornecido.
Para o grupo de água de manobra com
reservatório de armazenamento (Fig. C/1)
ajuste a pressão do redutor a 1,5 bar
aproximadamente (não menos de 1 bar): a
água da rede deve ter uma pressão superior a
1,5 bar (excepcionalmente a 1 bar). Caso a
pressão não seja a esperada deve-se utilizar
um autoclave; a particularidade deste grupo
de água de manobra é a de garantir uma
descarga independente das flutuações da
pressão, a montante do redutor de pressão.
C/1.3. O controle da correta conexão e
funcionamento do grupo de manobra deve
ser assim realizado: antes de conectaras
duas condutas de alimentação ao
separador, realize uma descarga parcial
desde o painel de comando controlando
que a sequência de acionamento das
eletroválvulas seja:
água da conduta C- água da conduta A –
água da conduta B –água da conduta C


C2



Fig. C/ 3


Fig. C/ 4

C/1.4 Conecte as condutas ao separador
e a conexão elétrica ao quadro de
comando.
A posição das eletroválvulas e a sua função
estão evidenciadas na Fig. C/3-Fig. C/4.
O comando manual de descarga é realizado
ao pressionar os botões 1 e 2 na face frontal
do grupo.
A descarga deve ser realizada mantendo
pressionado o botão 1 e pressionando
rapidamente o botão 2.
O botão 1 deve ser liberado depois de
aproximadamente 10 segundos para permitir o
fechamento do tambor.
Acionando o botão 1 obtém-se a saída de
água pelas perfurações internas da proteção
do colar (fechamento do tambor), acionando o
botão 2 das perfurações externas (descarga
do tambor).



C3


C/2 MONTAGEM DO TAMBOR
C/2.1 Antes de realizar a montagem do tambor, certifique-se que a máquina seja
completamente bloqueada e a alimentação elétrica desconectada.
Limpe cuidadosamente a parte superior cônica do eixo vertical, evitando o uso de produtos
lubrificantes.
Preste atenção, durante a montagem das várias peças, que todos os sinais de referência
sejam coincidentes.
O uso de um aparelho de elevação de capacidade para 250 Kg pode facilitar a montagem.
As guarnições já estão montadas no tambor: de todo modo, deve ser controlado o
posicionamento exato.
Recomenda-se, antes da montagem das peças, limpar cuidadosamente todas as partes de
acoplamento e as roscagens, controlando que não existam gripagens (filamentos) ou marcas
de fricção; na eventualidade, retifique as partes comprometidas com telas abrasivas ou lima de
retificação.
Antes da montagem das peças é indispensável espalhar massa lubrificante antigripante em
todas as roscagens e nas partes em acoplamento, exceto as superfícies onde as guarnições
do pistão móvel trabalham (recomenda-se unicamente o uso de massa lubrificante antigripante
fornecida com a máquina).


Fig. C/ 5

Levante o fundo do tambor com um aparelho
de elevação aparafusando a apropriada chave
fornecida no fundo do tambor. Faça
descender o fundo do tambor na base da
máquina, cuidando para não danificar o eixo
vertical.


Fig. C/ 6

Fixe a porca do eixo vertical no sentido anti-
horário.


C4



Fig. C/ 7

Levante o pistão móvel com um aparelho de
elevação aparafusando a apropriada chave
fornecida ao pistão móvel. Faça descender o
pistão móvel dentro do fundo do tambor.
Controle que as guarnições sejam montadas.


Fig. C/ 8

Siga este procedimento para a montagem do
pistão móvel:
1. aperte a chave para pistão móvel (2) ao
pistão móvel (1);
2. aperte o tirante roscado (3) até o
parafuso sair por debaixo do pistão
móvel.
3. posicione o pistão móvel sobre o fundo
do tambor, de modo que o tirante
roscado seja apoiado na porca do eixo
vertical (4).
4. gire o tirante roscado no sentido indicado
pela seta: deste modo, o pistão móvel se
abaixa e entra no seu alojamento.


Fig. C/ 9
Fixe o olhal de levantamento à cruzeta e
levante-a com um aparelho de elevação,
posicionando-a sobre o pistão móvel.
Certifique-se que a cruzeta e a porca do eixo
vertical sejam corretamente acopladas.
Ademais, controle que os furos dos
diafragmas fiquem alinhados.


C5



Fig. C/ 10

Posicione o disco separador.


Fig. C/ 11

Fixe o chapéu com a chave de levantamento
do chapéu e levante-o com um aparelho de
elevação. Posicione-o sobre o pacote de
diafragmas.


Fig. C/ 12
Siga este procedimento para a montagem do
chapéu:
1. aparafuse a chave para a extração do
chapéu (2) no chapéu (1);
2. aparafuse o tirante roscado (3) até sair
por debaixo do chapéu;
3. posicione o chapéu sobre o fundo do
tambor, de modo que o tirante roscado se
apoie sobre a porca do eixo (4);
4. mantendo o chapéu em posição, afrouxe
o tirante roscado: deste modo, o chapéu
se abaixa e entra no seu alojamento.



C6


C/2.2 Aperto do tambor com a chave prensa de diafragmas.


Fig. C/ 13


Fig. C/ 14

Posiciona-se o disco sobre o chapéu (Fig.
C/14), se aperta o parafuso estriado até
bloqueá-lo, finalmente se aperta a porca com
os cabos, auxiliando-se com a extensão
fornecida.


Fig. C/ 15


C7


A este ponto se aperta o anel no fundo (no
sentido anti-horário) e, sem esforço, a
referência deveria ser posicionada a não mais
de 10-15 mm daquela do fundo (veja Fig.
F/18).
Quando a distância é inferior significa que o
pacote de diafragmas não está
suficientemente comprimido e deve ser
adicionado um diafragma (o fornecimento de
sobresselente prevê dois diafragmas).


Fig. C/ 16

Leves golpes de maço sobre a chave são
suficientes para o completo fechamento do
anel.


Fig. C/ 17

O chapéu só pode ser considerado
corretamente fechado quando os sinais de
referência sobre o anel de fechamento do
chapéu e no fundo do tambor, sejam
coincidentes.


C/2.3 Fechamento do chapéu


C8



Fig. C/ 18
Monte a turbina da matéria magra, a tampa de
alhetas com a guarnição e o anel de
fechamento do chapéu.


Fig. C/ 19

Bloqueie completamente o anel de
fechamento do chapéu.



C/2.4 . Montagem do aparelho de defluxo


C9



Fig. C/ 20

Monte os espaçadores da turbina com
guarnição e o distribuidor da matéria magra
conforme a figura.


Fig. C/ 21

A regulação das turbinas é realizada no nosso
estabelecimento, mediante a introdução de
anéis de aço debaixo da guarnição inferior do
grupo de defluxo: é boa prática repetir o
controle a cada montagem do tambor.
O controle consiste em medir a diferença
entre a turbina da matéria gorda abaixada e
levantada (puxando-a para cima), que deve
ser de aproximadamente 3 mm (Fig. C/18).
Sendo inferior devem ser retirados os calços,
sendo superior devem ser adicionados.



C10



Fig. C/ 22

Monte o distribuidor do creme e as relativas
peças.


Fig. C/ 23
Bloqueie todo o conjunto com a porca de
bloqueio.


D1


D. FUNCIONAMENTO DO SEPARADOR
Com as conexões de linha realizadas, certifique-se que todo o conjunto seja seguramente
fixado.

D/1. Arranque do separador
Gire o interruptor geral do quadro de comando e acione a centrífuga.
Controle no manômetro (Fig. C/1) que a pressão da água tenha sido regulada a 1,8 bar
O arranque dura cerca de 4-5 minutos: superados as 6000 rpm realiza-se o fechamento
automático do tambor.
Caso se notem perdas de produto pelo sifão de descarga dos sedimentos, bloqueie a bomba
de alimentação e realize uma descarga.

D/2. Sistema de regulação
Para iniciar o trabalho, selecione o ciclo “produção” desde o painel do operador e regule as
torneiras segundo as seguintes modalidades.
D/2.1 Desnatação do leite/soro (Fig. D/1)
O sistema de regulação pode ser incorporado a um tubo de vazão constante com duas
saídas, cuja variação de abertura de cada torneira influi sobre a vazão e pressão de ambas as
saídas.
A desnatação é praticamente independente da regulação: toda a matéria gorda sai pela
conduta 2; contrariamente, a matéria magra sai pelas condutas 1 e 2 proporcionalmente à
regulação.
No arranque são abertas as torneiras 1 e 2 na 3a ou 4a linha; a torneira 3 deve permanecercompletamente fechada.
Em seguida regule a torneira 1 de modo que a pressão no manômetro seja de
aproximadamente 4 bar, ou em qualquer caso, não superior ao valor que provoca
extravasamento de produto desnatado pelo sifão de descarga dos sedimentos.
Regule a torneira 2 fechando-a para obter uma nata mais densa ou abrindo-a para ter uma
nata mais líquida; perdas de nata pelo sifão de descarga de sedimentos se devem à torneira 2
muito fechada.
Para a regulação da densidade da nata, lembre-se que para variações de uma certa
importância é preciso atuar na torneira 1: fechando a torneira aumenta a matéria magra, que
sai juntamente com a matéria gorda pela saída 2 (nata mais líquida), em sentido inverso se
obtém uma nata mais concentrada; para correções de pequena importância é preferível atuar
na torneira 2, que é mais sensível: abrindo-a se obtém maior vazão (nata mais líquida), em
sentido inverso se obtém uma nata mais concentrada.
É evidente que uma regulação apropriada pode exigir o ajustamento de ambas as torneiras;
além disso, é importante aguardar alguns segundos antes de realizar novas regulações.

D2


Durante o arranque é necessário um pouco de tempo já que a nata enche a câmara da
turbina e isso pode criar a formação inicial de espuma ou de nata muito concentrada,
(formação de manteiga ou óleo de manteiga segundo a temperatura de trabalho): por
isso, recomenda-se abrir a torneira da nata durante o arranque para depois levá-la à
regulação normal após alguns segundos.
D/2.2 Titulação do leite (Fig. D/1)
Obturador de titulação (3) e da nata (2) parcialmente fechados. Pelo obturador da matéria
magra (1) se regula a pressão em torno de 4-5 bar.
Regule os dois obturadores de titulação (3) e da nata (2) para obter o título de leite e a
densidade da nata desejados, considerando sempre que a torneira da nata (2) regula a
concentração da nata (a concentração aumenta com o fechamento da torneira), enquanto a
torneira de titulação (3) regula a quantidade de nata que é novamente misturada com o leite
magro (abrindo a torneira aumenta o título do leite).
D/2.3 Desinfecção do leite (Fig. D/1)
Obturador da nata (2) completamente fechado, o da titulação (3) completamente aberto, em
seguida se regula o obturador da matéria magra (1) na máxima pressão possível (4-5 bar).
Se houver formação de espuma a torneira de titulação (3) deve ser parcialmente fechada



 Aparelho de titulação padrão Aparelho de titulação aberto
Fig. D/1


D3
D/3. Lavagens
Selecione o ciclo “lavagens” pelo painel do operador.
Com o seletor nesta posição se alcança uma descarga a cada 5 minutos.
Se o separador for conectado com um trocador de calor, realize a lavagem prescrita para este
ciclo. Caso não tenha sido (desnatação do soro) realize um enxagúe com água fria durante
5-10 minutos, acompanhado de uma lavagem com soda cáustica a 2% entre 70-75°C du-
rante 20-30 minutos e de um outro enxagúe com água fria por 5-10 min.
Recomenda-se realizar uma descarga total na conclusão de cada ciclo (mediante o botão de
descarga manual – veja o cap. I).
Antes da descarga é importante bloquear a bomba de alimentação que deve ser reiniciada
depois de 30-40 segundos.
A sequência de lavagem pode ser assim descrita:
fase fluido temperatura duração
1º enxagúe água ambiente 10 minutos
lavagem básica soda a 2% 70°-75°C 20-30 minutos
2º enxagúe água preferivelmente quente 10 minutos
lavagem ácido ácido nítrico a 0,5% 60°- 64°C 20 minutos
enxagúe final água ambiente 10 minutos
As fases de 2º enxagúe e lavagem com ácido devem ser realizadas com intervalo no
mínimo semanal.
D/4.1. Regulação da descarga
A centrífuga permite a descarga dos sedimentos com intervalos predeterminados com
constância do volume do produto expulso.
A regulação da “descarga”, ou seja, da quantidade de produto descarregado deve ser
realizada pelo temporizador de descarga (veja o cap. I), nas seguintes modalidades:
„ separar o tubo que leva a água do grupo eletroválvulas à cobertura da centrífuga
(para os enxagúes).
„ posicionar um depósito graduado debaixo da descarga dos sedimentos para medir a
quantidade de produto e sedimentos descarregados pela descarga de sedimentos.
„ realizar uma descarga
„ a quantidade de produto descarregado deve ser de aproximadamente 4-6 litros.
„ aumentar ou diminuir os períodos de descarga pelo temporizador de descarga se a
quantidade descarrega é inferior ou superior.

D4


D/4.2. Regulação do tempo de trabalho
A regulação do tempo de trabalho é realizada pelo temporizador de produção (veja o cap. I) e
depende da quantidade de sólidos presentes no produto.
Uma regulação recomendada à vazão máxima é a seguinte:
„ desnatação do leite: 15-30 minutos
„ desinfecção-titulação do leite: 15-20 minutos
„ desnatação do soro: 10-15 minutos
Quando se trabalha com vazão inferior é possível aumentar os tempos de trabalho.

D/5. Parada do separador
Recomenda-se parar o separador somente depois da sua lavagem química.
Ao concluir o ciclo de lavagem bloqueie a alimentação do produto ao tambor, selecione o
ciclo “0” e realize uma descarga total.
Em seguida corte a alimentação elétrica ao quadro mediante o interruptor geral.
Se durante a parada o separador apresenta uma vibração anormal, restabeleça a alimentação
do quadro elétrico pelo interruptor geral, realize novamente o arranque do motor da
centrífuga e da bomba da água de manobra (quando presente) e então realize uma descarga
total (a vibração é causada pela água presente no tambor).
A parada do separador deve ocorrer sem nenhuma intervenção no freio, dado que somente
deve ser utilizado no caso de necessidade.
Durante a parada o separador pode aspirar a água existente nas tubulações: certifique-se que
elas estejam completamente vazias de água ou predisponha uma torneira perto do separador
que deverá ser fechada antes das operações de parada.

E1


E. MANUTENÇÃO DE ROTINA
E/1. Desmontagem do tambor
O tambor deve ser desmontado periodicamente (a cada 6 meses ou segundo as horas de
trabalho) para a substituição de todas as guarnições de borracha.
Controle que o tambor seja completamente bloqueado e a alimentação elétrica desconectada
antes de iniciar as operações de desmontagem.
Recomenda-se o uso contínuo da chave prensa de diafragmas para afrouxar o anel de aperto
do tambor.
Note Bem: PARA A MONTAGEM OBSERVAR O PROCEDIMENTO ILUSTRADO NO CAP.
C


Fig. E/ 1

Desmonte o aparelho de defluxo. Afrouxe a
porca de bloqueio girando-a no sentido
horário.


Fig. E/ 2

Após a remoção da tampa do chapéu,
afrouxe o anel de bloqueio do chapéu
girando-o no sentido horário.


E2



Fig. E/ 3



Remova a tampa de alhetas, as turbinas e o
tubo de alimentação conforme a figura.


Fig. E/ 4

A desmontagem do chapéu é realizada com a
chave prensa de diafragmas: aperte a chave
prensa de diafragmas para comprimir o
pacote de diafragmas.


E3



Fig. E/ 5


Remova o anel do fundo do tambor utilizando
a chave apropriada. Realize alguns golpes de
maço no sentido horário para afrouxar o anel.


Fig. E/ 6


Afrouxe completamente o anel no fundo do
tambor (no sentido horário) e remova-o,
auxiliando-se eventualmente com um
aparelho de elevação.


Fig. E/ 7
Siga este procedimento para a extração do
chapéu:
1. aparafuse a chave de extração do
chapéu (2) ao chapéu (1);
2. aparafuse o tirante roscado (3) até
chegar em batente com a porca do eixo
(4);
3. continue aparafusando o tirante roscado:
deste modo o chapéu se eleva e sai do
seu alojamento.


E4Fig. E/ 8

Então remova o chapéu levantando-o com
um aparelho de elevação.


Fig. E/ 9

Remova o disco superior.


Fig. E/ 10

Fixe um olhal à cruzeta e remova o pacote de
diafragmas levantando-o com um aparelho de
elevação.


E5



Fig. E/ 11

Siga este procedimento para a extração do
pistão móvel:
1. aperte a chave para pistão móvel (2) ao
pistão móvel (1);
2. aparafuse o tirante roscado (3) à chave
para pistão móvel, até chegar em batente
com a porca do eixo (4);
3. continue aparafusando o tirante: deste
modo o pistão móvel se eleva e sai do
seu alojamento.
Não tente extrair o pistão móvel fazendo
tração para cima (p. ex. com um aparelho
de elevação), já que isso poderia danificar
a centrífuga.


Fig. E/ 12

Então remova o pistão móvel levantando-o
com um aparelho de elevação.


Fig. E/ 13

Aperte a porca do eixo vertical girando no
sentido horário.


E6



Fig. E/ 14

Aparafuse a chave para o levantamento do
fundo do tambor e remova-o levantando com
um aparelho de elevação.




E/2. Substituição das guarnições
A substituição da guarnição de nylon do chapéu (Fig. E/17-20) deve ser realizada quando há
fissuras além da metade da sua largura.


Fig. E/ 15

Para retirar a guarnição velha, puncione-a em
toda sua profundidade com a ajuda de uma
chave de fenda.


E7



Fig. E/ 16

Para extrair a guarnição, faça alavanca na
chave de fenda e utilize uma pinça para retirá-
la.


Fig. E/ 17

Com a limpeza cuidadosa do alojamento e o
aperto dos furos de respiro, apoie a nova
guarnição na cavidade e realize algumas
batidas com um martelo de plástico,
golpeando-a alternativamente em quatro
pontos da circunferência de forma cruzada
até a sua completa introdução.


E8



Fig. E/ 18

A guarnição deverá ficar encastrada em cerca
de 0,5 mm, auxiliando-se para isso, com um
pedaço de guarnição velha.
Se a guarnição de nylon a ser substituída
resulta de dimensões levemente diferentes
com respeito ao alojamento, isso é devido à
sensibilidade do nylon à umidade
atmosférica.
Se for menor, é aconselhável aquecê-la com
vapor, se maior, ter cuidado ao introduzi-la
primeiramente em quatro pontos espaçados
em volta da circunferência.


Os alojamentos das guarnições do pistão móvel devem ser cuidadosamente limpos e secos
para permitir a montagem das novas guarnições.
Certifique-se que as guarnições estejam completamente no alojamento dentro da cavidade,
no caso contrário, a remontagem do pistão móvel poderá tornar-se problemática.
AS GUARNIÇÕES DEVEM SER MONTADAS SEM AJUDA DE MASSAS LUBRIFICANTES
OU ÓLEOS.

E9


E/3. Limpeza e controle da válvula do tambor
Retire o tampão do ciclone.
Com a ajuda do cabo de uma chave de fenda introduzido através da abertura, gire o tambor
até fazer coincidir a válvula com o furo de extração do ciclone (atenção: a válvula tem uma
rosca no centro e dois furos na circunferência).


Fig. E/ 19

Afrouxe o corpo da válvula usando a chave
apropriada.


Fig. E/ 20

Extraia o pistão da válvula.


Limpe a válvula, controle as guarnições e eventualmente substitua-as.
Limpe o alojamento da válvula no fundo do tambor, controlando que não existam filamentos
metálicos ou sinais de gripagem (devem ser eliminados com tela abrasiva fina.)
Monte novamente a válvula com o pistão introduzido no corpo da válvula, utilizando a chave
conforme ilustrado na Fig. E/21.

E10


E/4. Eletroválvulas da água de manobra
No caso de problema de funcionamento das eletroválvulas deve-se controlar se a membrana
estar obstruída com calcário.
Retire os 4 parafusos de fixação da tampa Fig. E/23.
Extraia a membrana e controle que o furo A esteja aberto Fig. E/24.




 Fig. E/23 Fig. E/24

E11


E/5. Óleo da câmara de engrenagens
Troque o óleo da câmara de engrenagens depois de aproximadamente 1000 horas de
trabalho, usando unicamente óleos com aditivos EP não corrosivos e similares ao tipo
MOBILGEAR 600 XP 320.
Informação sobre as características do óleo usado:
Viscosidade: 320 graus ISO
 310 cST a 40 °C
 24,4 cST a 100 °C
A carga do óleo deve ser realizada através do tampão de carga Fig. E/25. A quantidade de
óleo é de aproximadamente 3,8 litros. Deve ser controlado sempre que supere levemente a
metade do vigia de inspeção do óleo com engrenagens bloqueadas.
Verifique periodicamente o nível do óleo com as engrenagens bloqueadas e eventualmente
restabeleça-o.
Se aconselha, uma vez ao mês, descarregar um eventual depósito de água infiltrado na
câmara de engrenagens afrouxando o tampão de descarga Fig. E/26.
Realize esta operação antes do arranque da centrífuga para separar a água do óleo.



 Fig. E/25 Fig. E/26

 F1


F. MECÂNICA (Desmontagem e remontagem)
Antes de realizar qualquer operação, certifique-se que a máquina está completamente parada
e a alimentação elétrica desconectada.
F/1. Eixo vertical
F/1.1 Desmontagem

Fig. F/ 1

Retire a proteção do colar afrouxando os três
parafusos que a bloqueiam, liberando assim
também a tampa da gaiola do colar.


Fig. F/ 2

Remova a proteção do colar, labirinto e mola
do labirinto. Remova a tampa da gaiola do
colar afrouxando seus parafusos.


 F2



Fig. F/ 3

Extraia o suporte elástico completo, puxando-
o para cima e batendo simultaneamente com
um martelo de plástico no eixo vertical.


Fig. F/ 4

Se necessário, afrouxe as porcas do colar
para verificar as molas e substitua as
guarnições.


Fig. F/ 5

Afrouxe os três parafusos que bloqueiam a
chumaceira de fundo, de modo a permitir que
sejam abaixados cerca de 15 mm.


 F3



Fig. F/ 6

Então introduza um calço entre a chumaceira
de fundo e a base.
(Abaixando a chumaceira de fundo se anula a
interferência entre as duas engrenagens,
desse modo o eixo vertical pode ser extraído
sem intervir no horizontal).


Fig. F/ 7

Extraia depois o eixo da chumaceira e em
seguida da base, prestando atenção para não
danificar as engrenagens.


Fig. F/ 8
Para o controle da mola da chumaceira de
impulso é necessário retirar a sede da
chumaceira de impulso, usando a haste
roscada da chave de levantamento do
chapéu.


 F4


F/1.2 Remontagem
Para uma possível substituição dos rolamentos do eixo vertical, é necessário atuar com um
extrator.
Durante a extração do grupo da chumaceira de impulso (Fig. F/9) deve-se prestar atenção
para não deixar cair a arruela 2, eventualmente deverá ser retificada ou substituída.
Em seguida monte corretamente os 2 rolamentos de impulso e as arruelas conforme indicado
na Fig. F/10.
No caso de substituição do rolamento do colar é aconselhável remontá-lo usando LOCTITE
601, que também deverá ser usado para a arruela acoplante (preste atenção que a superfície
plana entre em contato com a mola).
Para a montagem dos rolamentos é preciso usar tampões apropriados de regulação do
passo.

Fig. F/ 9


Fig. F/ 10

 F5



Fig. F/ 11

Introduza a mola e o alojamento da
chumaceira de impulso na chumaceira de
fundo (ver detalhes Fig. F/12).


Fig. F/ 12

Grupo chumaceira de impulso.


Fig. F/ 13
Lubrifique os rolamentos do eixo.


 F6



Fig. F/ 14

Introduza o eixo na base e na chumaceira,prestando atenção ao rolamento orientável –
para poder introduzir o eixo na chumaceira de
fundo é preciso abaixá-la em 15 mm para não
interferir nas engrenagens.


Fig. F/ 15

Introduza completamente a chumaceira de
fundo na base, bloqueando-a com os
parafusos e as anilhas elásticas.


Fig. F/ 16

Monte as várias partes do colar (molas,
parafusos, pistões) antes de montar o colar
no eixo vertical. Ademais, lembre-se também
de posicionar as guarnições.


 F7



Fig. F/ 17

Monte o colar exercendo, se necessário, leves
golpes com um martelo de plástico.


Fig. F/ 18

Monte no eixo a proteção da gaiola do colar,
a mola do labirinto, o labirinto e a proteção do
colar.


Fig. F/ 19

Fixe a proteção do colar na máquina
aparafusando-o.


 F8


F/2. Eixo horizontal
F/2.1 Desmontagem

Fig. F/ 20

Depois de ter retirado o cárter do motor,
afrouxe os parafusos da flange do motor.


Fig. F/ 21

Remova o motor com a ajuda de um aparelho
de elevação.


Fig. F/ 22
Retire a gaiola de suporte do motor.


 F9



Fig. F/ 23

Depois afrouxe os parafusos que conectam a
flange do eixo horizontal ao corpo da
máquina.


Fig. F/ 24

Após a remoção do cárter de proteção
dianteiro, afrouxe os parafusos da bucha de
ajuste do eixo.


Fig. F/ 25

Com a ajuda de um extrator remova a roda
conta impulsos.


 F10



Fig. F/ 26

A este ponto é possível extrair o eixo
horizontal com leves golpes de martelo e com
um tampão de plástico.


Fig. F/ 27

Remova o eixo horizontal prestando atenção
para não danificar as engrenagens.


Fig. F/ 28

Para a desmontagem do eixo horizontal
proceda segundo a Fig. F/28-34: remova o
anel Seeger.


 F11



Fig. F/ 29

Com a ajuda de um extrator remova o
rolamento.


Fig. F/ 30

Remova os anéis de bloqueio.


Fig. F/ 31

Agora é possível extrair a coroa helicoidal
com a ajuda do extrator.


 F12



Fig. F/ 32

Extraia o cubo com a ajuda do extrator.


Fig. F/ 33

Remova os anéis Seeger e o rolamento.


Fig. F/ 34

A flange de suporte ao eixo pode ser retirada
com leves golpes sobre um pedaço de
madeira – preste atenção às cavilhas de
bloqueio do taquímetro


 F13


F/2.2 Montagem


Fig. F/ 35

Monte o rolamento no eixo horizontal com a
ajuda de um tampão.


Fig. F/ 36

Introduza o anel Seeger.


Fig. F/ 37

Monte a flange exercendo leves golpes sobre
um pedaço de madeira para facilitar a
introdução.


 F14



Fig. F/ 38

Em seguida introduza o anel Seeger e o
rolamento.


Fig. F/ 39

Introduza o anel OR na flange e monte a
coroa helicoidal eo bucha de adjuste


Fig. F/ 40

Aperte os parafusos de fixação do bloqueio.


 F15



Fig. F/ 41

Então introduza o rolamento com a ajuda do
tampão.


Fig. F/ 42

Introduza o anel Seeger.


Fig. F/ 43

Sempre com a ajuda do tampão introduza o
anel de retenção.


 F16



Fig. F/ 44

Monte o espaçador e o cubo da guarnição
elástica, exercendo leves golpes com um
martelo de plástico. Finalmente aparafuse o
perno de bloqueio.


Fig. F/ 45
Uma vez montadas todas as partes do eixo horizontal, é possível instalar na máquina,
utilizando tubos de suporte como ilustrado na figura. Durante a montagem lembre-se de
deslocar o eixo vertical no sentido indicado pela seta, para evitar interferências entre as
engrenagens de transmissão.


 F17



Fig. F/ 46

Fixe a flange do eixo horizontal na base da
máquina.


Fig. F/ 47

Fixe a gaiola de suporte do motor.


Fig. F/ 48

Fixe o motor à máquina e em seguida monte
novamente o cárter de proteção.


 F18



Fig. F/ 49

Introduza o anel de retenção, exercendo
golpes de martelo no tampão de plástico.


Fig. F/ 50

Monte a roda fônica (roda conta impulsos) e
bloqueie com a bucha de ajuste. Depois de
também ter posicionado o sensor proximity
(veja o par. F/3) monte novamente o cárter de
proteção.



 F19


F/3. Controle de velocidade
F/3.1 Sensor de velocidade
O sensor de velocidade é posicionado em correspondência da roda fônica (àquela formada
por uma série de marcas intervaladas por vácuos). Controle que a distância entre o sensor e a
roda fônica seja de 2-3 mm (Fig. F/51).


Fig. F/ 51
F/3.2 Taquímetro
O taquímetro é posicionado no quadro de comando e integrado no PLC de controle.
No caso de problemas de funcionamento devem ser controlados o próprio sensor de
velocidade, a conexão e a condição do cabo de conexão.

G1


G. ANOMALIAS DE FUNCIONAMENTO
No caso de irregularidades de funcionamento da máquina, são apresentadas a continuação,
as soluções para poder intervir contra quaisquer inconvenientes que possam ocorrer.
De todas as maneiras, é aconselhável manter a centrífuga em condições de perfeita eficiência
e realizar os controles periódicos por pessoal técnico especializado.


INCONVENIENTE CAUSA SOLUÇÃO
O tambor encontra
dificuldade para alcançar
a velocidade indicada
A conexão do motor é
incorreta ou há uma queda
de tensão na linha
Controlar a voltagem e as
conexões no esquema
elétrico
O freio está engatado Desengatar o freio
O tambor apresenta perdas
pela descarga de sedimentos
porque ainda está aberta e a
bomba de alimentação está
ativada
Desligar a bomba de
alimentação e fechar o
tambor
O conversor de frequência
está avariado
Cortar a alimentação elétrica
durante 15 segundos e então
proceder ao novo arranque
do motor da centrífuga
O conversor de frequência
não está alimentado
corretamente
Controlar as conexões
elétricas
O tambor não fecha
Pressão insuficiente no
dispositivo de água de
manobra (pressão de
exercício em cerca de 1,8
bar)
Controlar que chegue água (à
cuba com bomba H2O de
manobra, se existente)
Controlar a torneira com bóia
na cuba
Controlar os filtros da cuba
A bomba de água não gira
ou gira ao contrário
Controlar o relé térmico
dentro do quadro de
comando
Controlar o exato sentido de
rotação da bomba
Não houve suficiente
alimentação de água para o
fechamento
Abrir a torneira manual de
fechamento durante o tempo
necessário e controlar, se
selecionado, se no ciclo de
produção chega a água de
fechamento ao tambor

G2


INCONVENIENTE CAUSA SOLUÇÃO
(verificar que a eletroválvula
do grupo de água de
manobra funcione)
O tambor não fecha
Não houve suficiente
alimentação de água para o
fechamento
Eventualmente realizar uma
descarga mediante o botão
no quadro de comando
A válvula está suja
Desmontar a válvula do
tambor e limpá-la controlando
que o alojamento no tambor
não esteja danificado
(eliminar eventuais gripagens
retificando com papel
abrasivo fino)
As guarnições da válvula do
tambor estão desgastadas Substituir as guarnições
A guarnição do pistão móvel
está mal posicionada ou
desgastada
Controlar a guarnição e
eventualmente substitui-la
Os furos na proteção da
gaiola do colar estão
obstruídos por calcário
Limpar os furos
A máquina apresenta
perdas pela descarga de
sedimentosPressão do produto muito
alta na centrífuga
Afrouxar a torneira da matéria
magra até o limite do nível de
vazão plena (ver o cap. D)
Há sujeira entre a guarnição
do chapéu e o pistão móvel Realizar uma descarga total
As guarnições do tambor
estão desgastadas Substituir as guarnições
A guarnição da tampa de
alhetas ou da turbina da
matéria magra estão
desgastadas
Controlar as guarnições e
substitui-las
O tambor não descarrega
em automático
Tempo de descarga muito
baixo
Aumentar o período de
descarga intervindo no
temporizador
A válvula está suja
Desmontar a válvula do
tambor e limpá-la controlando
que o alojamento no tambor
não esteja danificado
(eliminar eventuais gripagens
retificando com papel
abrasivo fino)
A eletroválvula de descarga Verificar se a eletroválvula envia água à base

G3


INCONVENIENTE CAUSA SOLUÇÃO
não funciona ou está suja desmontando a boca,
eventualmente limpá-la ou
substitui-la
Controlar os fusíveis no painel
O tambor não descarrega
nem em manual nem em
automático
Não chega água ao
dispositivo de manobra
Controlar que á água esteja
na pressão exigida (verificar a
bomba, cuba e filtros no caso
em que tenham sido
fornecidos)
A válvula está suja
Desmontar a válvula do
tambor e limpá-la controlando
que o alojamento no tambor
não esteja danificado
(eliminar eventuais gripagens
retificando com papel
abrasivo fino)
Os furos na proteção da
gaiola do colar estão sujos e
não chega suficiente água
Limpar os furos
Os furos de afluxo de água
debaixo do tambor estão
obstruídos
Limpar os furos
Nível de ruídos ou
vibrações anormais
durante o funcionamento
O pacote de diafragmas no
tambor demonstra uma
compressão insuficiente
Adicionar um diafragma
O tambor não foi montado
corretamente
Controlar que as referências
no fundo e no anel sejam
coincidentes (todas as
referências das várias peças
que compõem o tambor
devem coincidir)
Montar o tambor
corretamente
As turbinas estão raspando
no tambor
Controlar a altura das
turbinas (cap. C), adicionar
ou retirar os calços
Os rolamentos ou as
engrenagens helicoidais
estão desgastados
Verificar a idoneidade e
eventualmente substituir
Saída do produto com
espuma
Infiltrações de ar no produto
em entrada na centrífuga
Verificar que todas as bocas
da linha de alimentação não
apresentem perdas
A bomba de alimentação
aspira ar
Controlar que a bomba não
apresente perdas
Controlar que a bomba

G4


INCONVENIENTE CAUSA SOLUÇÃO
sempre aspire abaixo do nível
do líquido
Pressão do produto muito
baixa na centrífuga
Aumentar a pressão pelas
torneiras de regulação
Desnatação insuficiente
Vazão na entrada muito alta
Verificar que a vazão seja a
estabelecida
Eventualmente regular pela
torneira de vazão
Temperatura do soro ou do
leite muito alta ou muito
baixa
Temperatura ideal de
desnatação 52°C (em todo
caso entre 35°e 60°C)
As guarnições no aparelho
de defluxo estão
desgastadas ou mal
posicionadas
Substituir as guarnições
A torneira de titulação não
está bem fechada
Fechar completamente a
torneira
A guarnição da torneira de
titulação não tem
estanqueidade
Substituir a guarnição
Os diafragmas no tambor
estão obstruídos por sujeira
Desmontar o tambor e
realizar a limpeza geral (é
recomendável realizar as
lavagens como descrito no
cap. D)
Temperatura do soro ou do
leite muito alta ou muito
baixa
Temperatura ideal de
desnatação 35°-45°C.
A nata sai com vestígios
de óleo de manteiga
A vazão na centrífuga não é
constante
Controlar que a vazão seja
constante
São verificadas interrupções
na alimentação do produto à
centrífuga
Esvaziar a câmara de nata
apertando a torneira da
matéria magra durante alguns
segundos


H1



H. Lista de peças e peças de reposição
Para encomendar as eventuais peças de reposição, (para evitar desagradáveis contratempos)
é necessário mencionar sempre:
„ TIPO E NÚMERO DE MATRÍCULA DA CENTRÍFUGA
(Os dados são indicados na placa localizada no cárter do motor)
„ NÚMERO DA MATRÍCULA E DENOMINAÇÃO DA PEÇA A ENCOMENDAR.
(Os dados são indicados na presente lista das peças de reposição)
(A) Peças de reposição padrão fornecidas
(B) Peças de reposição recomendadas a cada 6 meses
(C) Peças de reposição recomendadas anualmente
(D) Peças de reposição recomendadas em depósito
N.B.: Uma série completa de guarnições compreende todas as peças (B) e (C) pág.H2, H4 e
peça 060952 (pasta antigripante).



H2


Aparelho de defluxo T

Nº matrícula Nº peças Descrição
060104 3 Pino de bloqueio
060108 3 Guarnição (B)(A)
060109 2 Guarnição (B)(A)
060110 2 Junta circular OR (B)(A)
060111 2 Torneira de regulação da matéria gorda
060112 2 Volante
060114 2 Junta circular OR (B)(A)
060115 1 Chumaceira de titulação
060118 2 Guarnição (B)(A)
060119 1 Flange de suporte
060120 1 Guarnição (B)(A)
060121 2 Espaçador da turbina (B)(A)
060127 2 Manômetro (D)
060128 1 Volante
060129 1 Torneira de regulação da matéria magra
060130 2 Junta circular OR (B)(A)
060131 4 Parafuso
060132 4 Parafuso
060141 1 Porca de bloqueio
060142 1 Anel de pressão da guarnição (C)
060143 1 Guarnição (B)(A)
060144 1 Distribuidor da matéria gorda
060145 2 Guarnição (B)(A)
060146 1 Espaçador dos distribuidores
060147 1 Distribuidor da matéria magra
060148 1 Turbina matéria magra
060149 1 Turbina matéria gorda
060150 1 Tubo de alimentação

(*) quantidade variável

H3


Aparelho de defluxo T




H4


Aparelho de defluxo aberto

Nº matrícula Nº peças Descrição
061012 2 Guarnição (B)(A)
061013 1 Guarnição (B)(A)
061014 (*)2 Espaçador (B)(A)
061017 3 Guarnição (B)(A)
061018 2 Manômetro (D)
061019 4 Parafuso
061020 1 Flange de suporte
061021 4 Parafuso
061031 1 Porca de bloqueio
061032 1 Anel de pressão da guarnição (C)
061033 1 Guarnição (B)(A)
061034 1 Distribuidor da matéria gorda
061035 2 Guarnição (B)(A)
061036 1 Espaçador
061038 1 Distribuidor da matéria magra
061039 1 Turbina matéria magra
061040 1 Turbina matéria gorda
061041 1 Tubo de alimentação
VMC25 2 Torneira matéria gorda
VMA40 1 Torneira matéria magra

(*) quantidade variável


H5


Aparelho de defluxo aberto





H6


Torneira da matéria gorda VMC25

Nº matrícula Nº peças Descrição
VMC2501 1 Volante
VMC2502 1 Macho
VMC2503 1 Junta circular OR (D)
VMC2504 1 Guarnição (D)
VMC2505 1 Corpo da torneira
VMC2506 1 Pino de bloqueio







H7


Torneira da matéria magra VMA40

Nº matrícula Nº peças Descrição
VMA4001 1 Volante
VMA4002 1 Macho
VMA4003 1 Junta circular OR (D)
VMA4004 1 Corpo da torneira
VMA4005 1 Pino de bloqueio







H8


Válvula de contrapressão VPC13

Nº matrícula Nº peças Descrição
VPC1301 1 Porca
VPC1302 1 Cobertura de plástico
VPC1303 1 Redutor da pressão de ar (D)
VPC1304 1 Eletroválvula (opcional) (D)
VPC1305 1 Base da cobertura de plástico
VPC1306 1 Tampa da válvula
VPC1307 1 Guarnição (D)
VPC1308 1 Junta circular OR (D)
VPC1309 1 Pistão
VPC1310 1 Guarnição (D)
VPC1311 1 Guarnição (D)
VPC1312 1 Parafuso
VPC1313 1 Corpo da válvula
VPC1314 6 Parafuso
VPC1316 1 Regulador de fluxo
VPC1317 1 Conexão entrada de ar
VPC1318 1 Bico calibrado
VPC1319 2 Porca


H9


Válvulade contrapressão VPC13




H10


Válvula de contrapressão VPC20
Nº matrícula Nº peças Descrição
VPC2001 1 Porca
VPC2002 1 Cobertura de plástico
VPC2003 1 Redutor da pressão de ar (D)
VPC2004 1 Eletroválvula (opcional) (D)
VPC2005 1 Base da cobertura de plástico
VPC2006 1 Tampa da válvula
VPC2007 1 Guarnição (D)
VPC2008 1 Junta circular OR (D)
VPC2009 1 Pistão
VPC2010 1 Guarnição (D)
VPC2011 1 Guarnição (D)
VPC2012 1 Parafuso
VPC2013 1 Corpo da válvula
VPC2014 6 Parafuso
VPC2015 1 Parafuso de bloqueio da guarnição
VPC2016 1 Regulador de fluxo
VPC2017 1 Conexão entrada de ar
VPC2018 1 Bico calibrado
VPC2019 2 Porca


H11


Válvula de contrapressão VPC20



H12


Tambor T
Nº matrícula Nº peças Descrição
060304 1 Anel de fechamento no tambor
060306 1 Guarnição circular (B)(A)
060307 1 Guarnição de nylon (C)(A)
060308 1 Junta circular OR (B)(A)
060309 1 Disco separador
060310 (*)125 Diafragma intermediário (A)
060311 10 Diafragma inferior
060312 1 Diafragma de fundo
060313 1 Cruzeta
060314 1 Guarnição superior (B)(A)
060315 1 Pistão móvel
060316 1 Guarnição inferior (B)(A)
060317 1 Junta circular OR (B)(A)
060318 1 Fundo no tambor
060319 6 Junta circular OR
060320 1 Flange
060321 3 Parafuso
060322 3 Guarnições OR (B)(A)
060323 1 Pistão da válvula
060324 2 Junta circular OR (B)(A)
060325 1 Pastilha (C)(A)
060326 1 Corpo da válvula
060327 1 Anel de fechamento no chapéu
060328 1 Tampa de alhetas
060329 1 Guarnição (B)(A)
060330 1 Disco separador
060331 1 Guarnição (B)(A)
060332 1 Chapéu
060959 1 Kit guarnições da válvula (A)

(*) quantidade variável


H13


Tambor T



H14


Movimento vertical

Nº matrícula Nº peças Descrição
060501 1 Porca do eixo
060502 2 Guarnição (D)
060503 2 Tubo de alimentação
060504 1 Guarnição
060505 1 Tubo de drenagem (D)
060506 6 Pistão (D)
060507 6 Mola (D)
060508 6 Porca do colar (D)
060509 3 Parafuso
060510 3 Anilha elástica
060511 1 Proteção da gaiola do colar
060512 1 Labirinto
060513 1 Tampa
060514 1 Guarnição (D)
060515 1 Mola (D)
060516 1 Anel do colar
060517 1 Gaiola do colar
060518 1 Guarnição (D)
060519 1 Guarnição de vedação (D)
060520 1 Anel de vedação do óleo (D)
060521 1 Rolamento (D)
060522 1 Eixo (D)
060523 1 Parafuso helicoidal (D)
060524 1 Porca com olhal (D)
060525 1 Anel de vedação do óleo (D)
060526 1 Rolamento (D)
060527 1 Anel de vedação do óleo (D)
060528 2 Rolamento (D)
060529 1 Chumaceira de impulso
060530 1 Alojamento da chumaceira de impulso
060531 1 Mola (D)
060532 1 Junta circular OR (D)
060533 1 Chumaceira de fundo
060534 4 Anilha elástica
060535 4 Parafuso

Note Bem: Em caso de manutenção ao movimento vertical, deve estar na posse de todas
as peças marcadas com (D), mesmo que só possa substituir o que está danificado.


H15


Movimento vertical




H16


Movimento horizontal

Nº matrícula Nº peças Descrição
060601 1 Suporte do motor
060604 1 Cubo da junta elástica – lado motor
060605 14 Anilha elástica
060606 14 Porca
060607 14 Puffer
060608 14 Espaçador
060609 14 Porca
060610 1 Chaveta
060611 1 Motor
060612 4 Parafuso
060613 1 Pino de bloqueio
060614 1 Espaçador
060615 4 Anilha elástica
060616 4 Parafuso
060617 1 Chaveta
060618 1 Eixo horizontal
060620 1 Chumaceira
060621 3 Junta circular OR (D)
060622 1 Anel de vedação (D)
060623 4 Parafuso
060624 4 Anilha elástica
060625 1 Flange
060626 1 Rolamento (D)
060627 1 Anel seeger
060628 1 Anel seeger
060629 1 Junta circular OR (D)
060630 1 Coroa dentada (D)
060631 1 Acoplamento porta-coroa (D)
060632 1 Rolamento (D)
060633 1 Anel seeger
060634 1 Anel de vedação (D)
060636 1 Roda conta impulsos
060637 1 Bucha de ajuste
060638 1 Cubo da junta elástica – lado motor

Note Bem: Em caso de manutenção ao movimento horizontal, deve estar na posse de
todas as peças marcadas com (D), mesmo que só possa substituir o que está danificado.


H17


Movimento horizontal




H18



Partes da estrutura

Nº matrícula Nº peças Descrição
060701 8 Parafuso
060702 11 Arruela
060703 1 Tubo à tampa
060704 1 Guarnição
060705 1 Guarnição
060706 2 Guarnição
060707 1 Guarnição
060708 1 Tubo de descarga
060709 1 Guarnição
060710 1 Guarnição
060711 1 Tubo de drenagem
060712 1 Tubo à base
060713 1 Tubo à base
060714 2 Guarnição
060715 3 Parafuso
060716 1 Cárter
060717 1 Base
060718 4 Parafuso de bloqueio
060719 4 Porca
060720 4 Pino
060721 8 Porca
060722 4 Tirante de ancoragem
060723 1 Guarnição
060724 1 Tampa
060725 8 Parafuso
060726 8 Arruela
060727 1 Ciclone
060728 2 Junta circular OR
060729 1 Tampão no ciclone
060730 2 Arruela
060731 2 Parafuso
060732 4 Amortecedor
060733 4 Pé
060734 4 Anel
060735 12 Arruela
060736 12 Parafuso
060737 4 Tampa de revestimento
060738 1 Placa de assentamento
060739 1 Placa da máquina
060740 7 Parafuso
060741 15 Arruela

H19



Partes da estrutura

Nº matrícula Nº peças Descrição
060742 1 Cárter
060752 1 Guarnição
060753 1 Visor do óleo (D)
060754 2 Guarnição
060755 1 Vidro do visor (D)
060756 1 Anel do visor
060757 4 Parafuso
060758 1 Placa de alhetas
060759 2 Guarnição
060760 2 Tampão do óleo
060761 1 Estribo
060762 1 Sensor conta-rotações


H20



Partes da estrutura




H21


Dispositivo água de manobra

Nº matrícula Nº peças Descrição
DAM0201 1 Conduta
DAM0202 1 Junta circular OR
DAM0203 1 Casquilho duplo
DAM0204 1 Junta circular OR
DAM0205 1 Válvula anti-retorno
DAM0206 1 Junta circular OR
DAM0207 1 Casquilho duplo
DAM0208 1 Junta circular OR
DAM0209 1 Casquilho duplo
DAM0210 1 Conduta
DAM0211 1 Parafuso
DAM0212 1 Tirante
DAM0213 1 Tirante
DAM0214 1 Redutor de pressão (D)
DAM0215 2 Botão
DAM0216 2 Junta circular OR
DAM0217 1 Casquilho duplo
DAM0218 1 Arruela
DAM0219 1 Manômetro (D)
DAM0220 2 Eletroválvula com comando manual
DAM0221 1 Parafuso
DAM0222 1 Arruela
DAM0223 2 Junta roscada
DAM0224 2 Engate cônico
DAM0225 1 Cárter
DAM0226 2 Guarnição
DAM0227 1 Eletroválvula de enxagúe
DAM0228 6 Junta circular OR
DAM0229 6 Casquilho duplo
DAM0230 6 Junta circular OR
DAM0231 1 Porca
DAM0232 1 Conduta
DAM0233 1 Junta roscada
DAM0234 1 Casquilho duplo cônico
DAM0240 1 Bobina (D)
DAM0241 1 Série de guarnições válvula comando manual (D)
DAM0242 1 Bobina (D)
DAM0243 1 Série de guarnições válvula enxagúe (D)


H22


Dispositivo água de manobra





H23


Grupo de pressurização

Nº matrícula Nº peças Descrição
GPR0201 1 Manômetro (D)
GPR0202 1 Reservatório de expansão (D)
GPR0203 1 Estribo de ancoragem
GPR0204 1 Casquilho duplo
GPR0205 1 Tubo de união
GPR0206 1 Filtro
GPR0207 1 Cartucho filtrante (D)






H24


Dispositivo água de manobra com bomba

Nº matrícula Nº peças Descrição
DAM1001 2 Parafuso
DAM1002 1 Suporte
DAM1003 2 Espaçador
DAM1004 1 Casquilho duplo
DAM1005 1 Distribuidor
DAM1006 2 Parafuso
DAM1007 2 Anilha elástica
DAM1008 1 Cárter
DAM1009 2 Botão
DAM1010 2 Eletroválvula (D)
DAM1011 1 Porca
DAM1012 1 Manômetro (D)
DAM10132 Casquilho duplo
DAM1014 2 Guarnição
DAM1015 2 Junta roscada
DAM1016 1 Porca do tirante
DAM1017 6 Casquilho duplo
DAM1018 1 Eletroválvula (D)
DAM1019 6 Guarnição
DAM1020 6 Guarnição
DAM1021 1 Conduta
DAM1022 1 Junta roscada
DAM1023 1 Casquilho duplo
DAM1030 1 Bobina (D)
DAM1031 1 Série de guarnições (D)
DAM1032 1 Bobina (D)
DAM1033 1 Série de guarnições (D)


H25


Dispositivo água de manobra com bomba






H26


Grupo cuba com bomba

Nº matrícula Nº peças Descrição
GVP0201 1 Botão
GVP0202 1 Tampa
GVP0203 1 Torneira
GVP0204 2 Guarnição (D)
GVP0205 1 Porca de bloqueio
GVP0206 1 Tubo de alimentação
GVP0207 1 Cuba
GVP0208 1 Filtro
GVP0209 1 Cartucho filtrante (D)
GVP0210 4 Porca
GVP0211 1 Bomba
GVP0212 1 Porca
GVP0213 1 Esfera da bóia
GVP0214 1 Casquilho duplo
GVP0215 1 Bico calibrado
GVP0216 1 Casquilho duplo reduzido
GVP0217 1 Guarnição
GVP0218 1 Casquilho duplo
GVP0219 1 União
GVP0220 1 Tubo de recirculação
GVP0221 1 União
GVP0222 1 Tubulação entrada da bomba
GVP0223 1 Empanque mecânico da bomba (D)


H27


Grupo cuba com bomba






H28


Chaves de serviço

Nº matrícula Nº peças Descrição
060901 1 Extensão chave prensa diafragmas
060902 1 Chave anel no fundo
060904 1 Chave de levantamento base
060906 1 Maço
060907 1 Chave Anel no chapéu
060908 2 Olhais de levantamento da tampa
060909 1 Chave de extração corpo da válvula
060910 1 Chave de extração pistão da válvula
060911 1 Chave do tubo de alimentação
060912 1 Chave articulada para uniões
060913 1 Chave fixa para parafusos
060914 1 Chave porca eixo vertical
060917 1 Chave de extração do chapéu
060918 1 Chave de extração do pistão móvel
060919 1 Chave prensa diafragmas

PEÇAS DE REPOSIÇÃO VÁRIAS
060951 1 Lata de óleo da câmara de engrenagens
060952 1 Tubo pasta antigripante (60 g)


H29


Chaves de serviço




L1


CONEXÃO CENTRÍFUGA SORO


12
1
3
4
6
7
8
9
10
11
B
5
2
A
C
D
E
F


1) Centrífuga A) Linha alimentação de rede
2) Painel de potência e comando B) Linha bomba da água de manobra
3) Reservatório de alimentação com filtro C) Linha das eletroválvulas
4) Bomba de alimentação D) Linha do sensor proximity
5) Cuba da água de manobra E) Linha do motor da centrífuga
6) Torneira micrométrica regulação da vazão F) Linha da bomba de alimentação
7) Torneira de 3 vias
8) Torneira de esfera (água, mesma vazão do
soro)

9) Válvula de borboleta
10) Válvula de interceptação de vapor (linha
vapor 100 – 150 Kg/h)

11) Torneira de esfera (linha água, 1500 l/h)
12) Filtro de cartucho intercambiável



L2


CONEXÃO CENTRÍFUGA LEITE


1
C
B
D
E
F
3
2
4
5
A




1) Centrífuga A) Linha alimentação de rede
2) Painel de potência e comando B) Linha bomba da água de manobra
3) Cuba da água de manobra C) Linha da bomba de alimentação
4) Filtro de cartucho intercambiável D) Linha das eletroválvulas
5) Torneira de esfera (linha água, 1500 l/h) E) Linha do sensor proximity
 F) Linha do motor da centrífuga



L3



Fig. L/1


Fig. L/2
SISTEMA DE DESCARGA
Os separadores REDA com
tambor auto-limpante são
capazes de eliminar os
sólidos em modo
automático com intervalos
pré-fixados pelo operador
no painel de comando.
No momento do arranque a
água é introduzida sob o
pistão móvel, que, devido à
pressão resultante da força
centrífuga, se eleva para
fechar as aberturas na
periferia do fundo (Fig. L/1).
Por intervalos desejados
envia-se água à válvula no
tambor.
A força resultante da
pressão desloca um pistão
que libera o furo de
drenagem da água abaixo
do pistão móvel que se
abaixa e os sedimentos são
descarregados (Fig. L/2).
Interrompendo a emissão
de água à válvula, o pistão
retorna por força centrífuga
à posição de válvula
fechada.
Introduzindo novamente
água debaixo do pistão
móvel é possível fechar os
furos de descarga dos
sedimentos (Fig. L/1).




ARRANQUE DA CENTRÍFUGA

1. Controle que o manômetro da água de manobra esteja sob pressão (na existência do grupo
cuba-bomba, o manômetro irá à pressão logo após o arranque do motor da centrífuga);
2. Forneça tensão ao quadro;
3. Selecione o ciclo 0 (seletor P-0-L em posição 0 ou o botão Reset do touch screen);
4. Realize o arranque do motor da centrífuga (seletor da centrífuga START–STOP em
posição START): o tambor da centrífuga iniciará a rotação, depois de alguns minutos ocorre
o fechamento automático do tambor;
5. Aguarde que o tambor alcance a velocidade de regime: ela é alcançada quando há uma
perda sensível da absorção de corrente (veja amperímetro);
6. Selecione o ciclo de produção (seletor P-0-L em posição P ou o botão PROD do touch
screen); a este ponto inicia-se a contagem do temporizador de produção;
7. Proceda ao arranque da bomba de alimentação do produto girando o seletor da bomba
do produto para a posição START do painel (desde o touch screen esta operação ocorre
em modo automático);
Quando o tambor está cheio, o manômetro do produto (na parte superior da centrífuga) fica
sob pressão.
8. Regule as pressões de trabalho conforme ilustrado no cap. D;




PARADA DA CENTRÍFUGA

Note Bem: antes de cada parada, realize o ciclo de lavagem, conforme ilustrado no
cap. D.

1. Interrompa o funcionamento da bomba de alimentação do produto;
2. Feche a alimentação do produto (e eventualmente também a saída);
3. Selecione o ciclo 0 (seletor P-0-L em posição 0 ou o botão RESET do touch screen);
4. Realize uma descarga manual pelo painel ou pelo touch screen (a centrífuga realizará
uma descarga total); eventualmente repita a descarga manual até o esvaziamento
completo do tambor;
5. Pare o motor da centrífuga (seletor da centrífuga START–STOP em posição STOP);
6. Aguarde até o tambor ficar completamente bloqueado;
7. Corte a tensão ao quadro.

D
IA
R
IA
M
EN
TE
A
C
AD
A
3
M
ES
ES
A
C
AD
A
6
M
ES
ES
A
C
AD
A
12
 M
ES
ES
A
C
AD
A
24
 M
ES
ES
50
0
H
10
00
 H
20
00
 H
50
00
 H
10
00
0
H
20
00
0
H
ve
ja
 c
ap
.
 GUARNIÇÕES DA VÁLVULA C S C S E
 VÁLVULA DO TAMBOR P P E
 GUARNIÇÃO DE NYLON C S S E
 GUARNIÇÕES DE BORRACHA S S E
 LIMPEZA DO TAMBOR P P E
PROGRAMA DE MANUTENÇÃO
a realizar a realizar
T
A
M
B
O
R
COMPRESSÃO DOS
DIAFRAGMAS C C
 ÓLEO ENGRENAGENS (1) C S S E
 ROLAMENTOS eixo vertical C S F
 ROLAMENTOS eixo horizontal C F
 ENGRENAGENS C F
 ELETROVÁLVULAS P P F
 PROTEÇÃO DA GAIOLA (2) P P F
C = controle
S = substituição
P = limpeza
(1) o controle refere-se ao nível
(2) peça com matríc. 060511
M
E
C
Â
N
I
C
A
