1
LABORATÓRIO DE CIRCUITOS LÓGICOS

EXPERIÊNCIA 3

DESENVOLVIMENTO DE PROJETOS DE CIRCUITOS COMBINACIONAIS


1. OBJETIVO

- Determinar e construir um circuito lógico que satisfaça um dado enunciado narrativo.

2. MATERIAL

 CIs: 7400, 7406, LED e resistor 270 Ω (vermelho, violeta, marrom)

3. PROCEDIMENTO

3.1- PROJETO 1

A tripulação de um avião consiste em dois pilotos e um engenheiro. Projete um circuito que
acione um sinal de alarme (AL), ativo ALTO, sempre que acontecer uma das condições abaixo:
 O engenheiro deixa seu posto. (A)
 Os dois pilotos deixam seus postos simultaneamente. (B C)
Onde: Permanece no posto → nível BAIXO e Deixa o posto → nível ALTO

Solução:

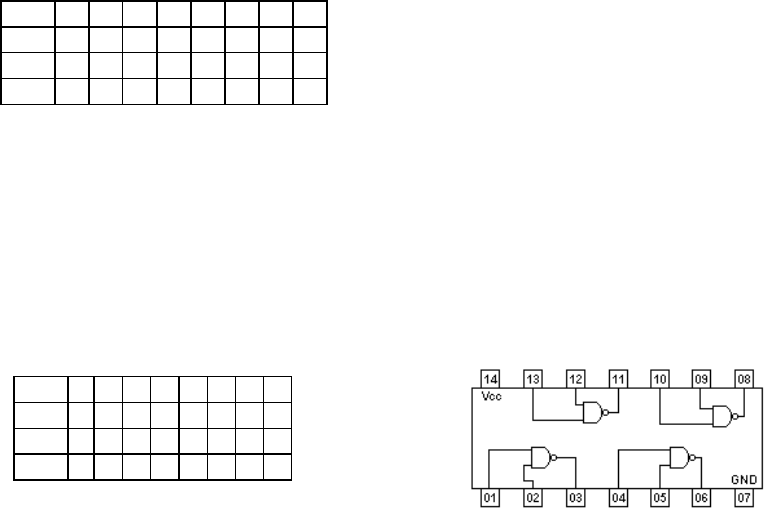

a) Para encontrar a equação booleana devemos montar a tabela verdade.





b) Use o mapa K para obter a expressão simplificada na forma de soma de produtos.

c) Desenhe o circuito lógico AND-OR.

d) Desenhe o circuito lógico NAND-NAND.

e) Monte o circuito com portas NAND e teste-o.
 Use CI: 7400










A 0 0 0 0 1 1 1 1
B 0 0 1 1 0 0 1 1
C 0 1 0 1 0 1 0 1
AL
A 0 0 0 0 1 1 1 1
B 0 0 1 1 0 0 1 1
C 0 1 0 1 0 1 0 1
AL
 2
3.2- PROJETO 2
Projete um circuito lógico cuja saída seja nível ALTO quando as entradas A e B ou A e C forem
nível ALTO.
Solução:
a) Para encontrar a equação booleana devemos montar a tabela verdade.





b) Use o mapa K para obter a expressão simplificada na forma de soma de produtos.

c) Desenhe o circuito lógico AND-OR.

d) Desenhe o circuito lógico NAND-NAND.

e) Monte o circuito com portas NAND e teste-o. Use CI: 7400






3.3- PROJETO 3

A figura abaixo mostra um diagrama para um circuito de alarme de carro usado para detectar
determinadas condições indesejadas. As três chaves são usadas para indicar, respectivamente,
o estado da porta do motorista, da ignição e dos faróis. Projete um circuito lógico com essas
três chaves como entrada, de modo que o alarme seja ativado sempre que ocorrer uma das
seguintes condições:
 Os faróis estão acessos e a ignição está desligada
 A porta está aberta e a ignição está ligada


Solução:
a) Para encontrar a equação booleana devemos
 montar a tabela verdade.





b) Use o mapa K para obter a expressão simplificada na forma de soma de produtos.
c) Desenhe o circuito lógico AND-OR.
d) Desenhe o circuito lógico NAND- NAND.
e) ACIONAMENTO DE LED – Cálculo do resistor
A queda de tensão direta e a corrente máxima no LED vermelho são: VLED = 2 V e Imax = 20 mA,
valores aproximados.

A 0 0 0 0 1 1 1 1
B 0 0 1 1 0 0 1 1
C 0 1 0 1 0 1 0 1
X
A 0 0 0 0 1 1 1 1
B 0 0 1 1 0 0 1 1
C 0 1 0 1 0 1 0 1
X
P 0 0 0 0 1 1 1 1
I 0 0 1 1 0 0 1 1
F 0 1 0 1 0 1 0 1
AL
+5V
Aberta
Fechada
Ligada
Desligada
Acessos
Apagados
Circuito
Lógico
Porta
Ignição
Faróis
R
LED
+5V
7406
AL
IL
VLed
VOL
+
-
 3
Cálculo do Resistor: Use IL = 10 mA , VLed = 2 V e VOL = 0,4 V

0 OLLLedCC VRIVV


L
OLLedCC
I
VVV
R


 = ______________
Rcalculado =_____________
Rcomercial =_____________

7406 (BUFFER/DRIVER INVERSOR DE COLETOR ABERTO)
IOLmáx (corrente de saída no nível BAIXO) = 40 mA
VOLmáx (tensão de saída no nível BAIXO) = 0,4 V
VOHmáx (tensão de saída no nível ALTO) = 30 V


f) Monte o circuito com portas NAND (7400 ), use o CI 7406 (inversor com saída de coletor
aberto ) para inverter a saída e acionar o LED.
 7400





 7406 (saídas de coletor aberto )



 R = 270 Ω (vermelho, violeta, marrom)
 e) Teste o circuito e anote o resultado na tabela.





4- QUESTÃO
1- Um código BCD é transmitido para um receptor remoto. Os bits são A3, A2, A1 e A0, sendo A3
o MSB. O circuito do receptor inclui um detector de erro BCD que analisa o código recebido
para saber se é um BCD válido (ou seja, ≤ 1001). Projete esse circuito para gerar nível ALTO para
qualquer condição de erro. Faça: (a) Tabela verdade, (b) Use o mapa K para obter a expressão
simplificada na forma soma de produtos, (c) Desenhe o circuito lógico AND–OR, (d) Desenhe o
circuito lógico NAND-NAND.

Valores padronizados para resistores - Multiplicadores para os padrões de valores de 5% de tolerância
1,0 ; 1,1 ; 1,2 ; 1,3 ; 1,5 ; 1,6 ; 1,8 ; 2,0 ; 2,2 ; 2,4 ; 2,7; 3,0 ; 3,3 ; 3,6 ; 3,9 ; 4,3 ; 4,7 ; 5,1 ; 5,6 ; 6,2 ; 6,8 ; 7,5 ; 8,2 ; 9,1
P 0 0 0 0 1 1 1 1
I 0 0 1 1 0 0 1 1
F 0 1 0 1 0 1 0 1
LED
K
A
A
K
LED
+5V
Aberta
Fechada
Ligada
Desligada
Acessos
Apagados
Circuito
Lógico
Porta
Ignição
Faróis
R
LED
+5V
7406
AL
IL
VLed
VOL
+
-
+5V
Aberta
Fechada
Ligada
Desligada
Acessos
Apagados
Circuito
Lógico
Porta
Ignição
Faróis
R
LED
+5V
7406
AL
IL
VLed
VOL
+
-
