Estrutura cristalina

Estrutura cristalina

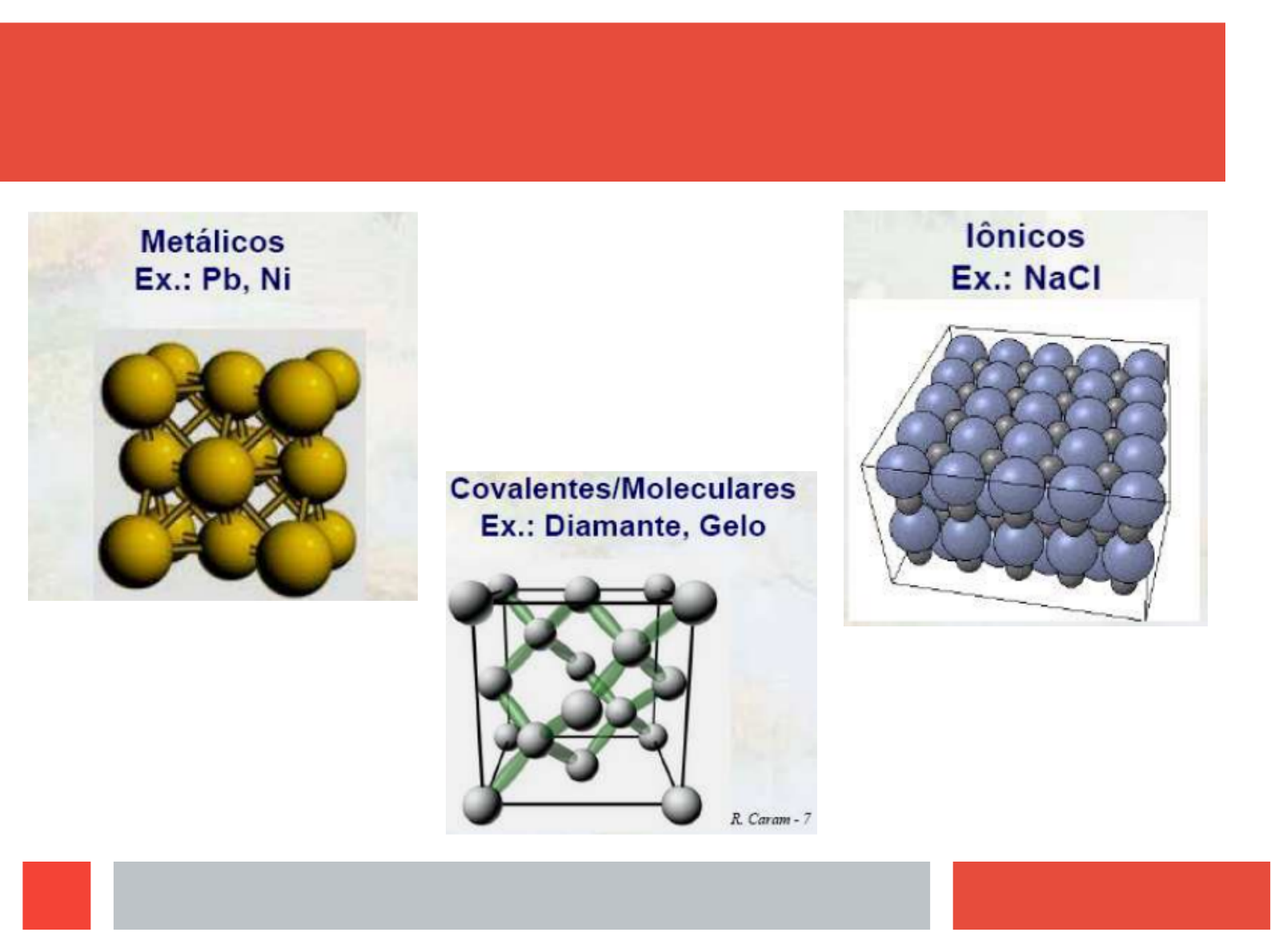

Estrutura cristalina → são os arranjos regulares,
tridimensionais, de átomos, íons ou moléculas no
espaço.
 Um material cristalino é um material no qual os
átomos estão posicionados em um arranjo periódico ou
repetitivo ao longo de grandes distâncias.
 Todos os metais, muitas cerâmicas e alguns
polímeros formam estruturas cristalinas sob condições
normais de solidificação.
 Materiais que não se cristalizam, essa ordem está
ausente, são chamados amorfos.

Estrutura cristalina
 Na descrição das estruturas cristalinas, os átomos
(ou íons) são considerados como esferas sólidas com
diâmetros bem definidos.
 Modelo atômico de esfera rígida. As esferas que
representam os átomos vizinhos mais próximos se
tocam entre si.

Estrutura cristalina
 Termo cristal → aplicado a minerais com características
geométricas definidas.
 Forma geométrica externa: conseqüência do arranjo
interno dos átomos ou moléculas.


Estrutura cristalina
 Célula unitária → A ordem dos átomos nos sólidos cristalinos
indica que pequenos grupos de átomos ao descrever a
estrutura cristalina formam um padrão repetitivo.
 A célula unitária é escolhida para representar a simetria da
estrutura cristalina.
 Rede cristalina → um
arranjo tridimensional de
pontos que coincidem com as
posições dos átomos.

Estrutura Cristalina
 Como existem muitas esruturas cristalinas diferentes
possíveis, é conveniente dividir em grupos de acordo
com a estrutura da célula unitária.
 A estrutura da célula unitária é na forma de
paralelepípedos que melhor a representa.
 É estabelecido um sistema de coordenadas xyz. Cada
um dos eixos coincidem com uma aresta da célula
unitária.

Estrutura cristalina
 Sistemas cristalinos → existem 7 tipos de células
unitárias que preenchem totalmente o espaço.

Estrutura cristalina
 Parâmetros de rede → a geometria da célula unitária é
completamente definida em termos de seis parâmetros:
os comprimentos das 3 arestas , a, b e c e os 3 ângulos
entre os eixos ,  e 

Sistema Cristalino


Sistema Cristalino


Estrutura cristalina dos metais
 Estrutura cristalina dos metais → Maioria dos
elementos metálicos (90%) cristaliza-se com estruturas
altamente densas. O tipo de ligação é a metálica.
 Para os metais cada esfera utilizada no modelo de
esferas rígidas para representar a estrutura cristalina
representa um núcleo iônico.
Representação da célula
unitária por meio de esferas
rígidas.

Estrutura cristalina dos metais
 Rede de Bravais → dos 7 sistemas cristalinos podemos
identificar 14 tipos diferentes de células unitárias,
conhecidas como rede de Bravais.

Estrutura cristalina dos metais
 Rede de Bravais

Estrutura cristalina dos metais
 Das 14 estrututuras da rede de Bravais 3 estruturas
são encontradas na maioria dos metais mais comuns.
 Cúbica de corpo centrado (CFC), cúbica de face
centrada (CCC) e hexagonal compacta (HC).
 Exemplos da estrutura de alguns metais: Alumínio
(CFC) de raio atômico 0,1431nm; Cádmio (HC) de raio
atômico 0,1490nm; Chumbo (CFC) de raio atômico
0,1750nm; Ferro (CCC) de raio atômico 0,1241nm.

Estrutura cristalina dos metais
 Cúbica de faces centrada → possui uma célula unitária
com geometria cúbica, na qual os átomos estão
localizados em cada um dos vérticese nos centros de
todas as faces do cubo.
Cada átomo (núcleo iônico) dos
vértices da CFC é dividido com 8
células unitárias.

Estrutura cristalina dos metais
 Cada aresta na CFC é definida como a=
Mostre que cada aresta do CFC é dado pelo valor acima:
Qual é o volume do CFC?
Exemplo: (a) Se o raio atômico do
alumínio é 0,1431nm. Qual é o valor
do volume em metros cúbicos?

Estrutura cristalina dos metais
 Fator de empacotamento (FEA) → é a soma dos volumes
das esferas de todos os átomos no interior da célula
unitária dividida pelo volume total da célula unitária.
 Índice que varia de 0 a 1 e define a fração do volume
de uma célula unitária que corresponde a esferas
sólidas.
 Informa quantos átomos podem ser organizados numa
estrutura cristalina.

Estrutura cristalina dos metais
Se FEA é igual a zero então a estrutura é amorfa. Não
há estruturas cristalinas cujo FEA é 1.
 Qual é o valor de FEA para a CFC? Cálcule.
 1/8 de átomo nos vértices e 1/2 nas faces: 8x1/8+3=4 átomos

Estrutura cristalina dos metais
 Cúbica de corpo centrado (CCC) → célula unitária
cúbica, com átomos localizados em todos os 8 vértices e
um único átomo inteiro no centro do cubo.
Qual seria o valor da aresta do
cubo CCC?
Qual é o volume da célula?

Estrutura cristalina dos metais
 Cúbica de corpo centrado (CCC)
