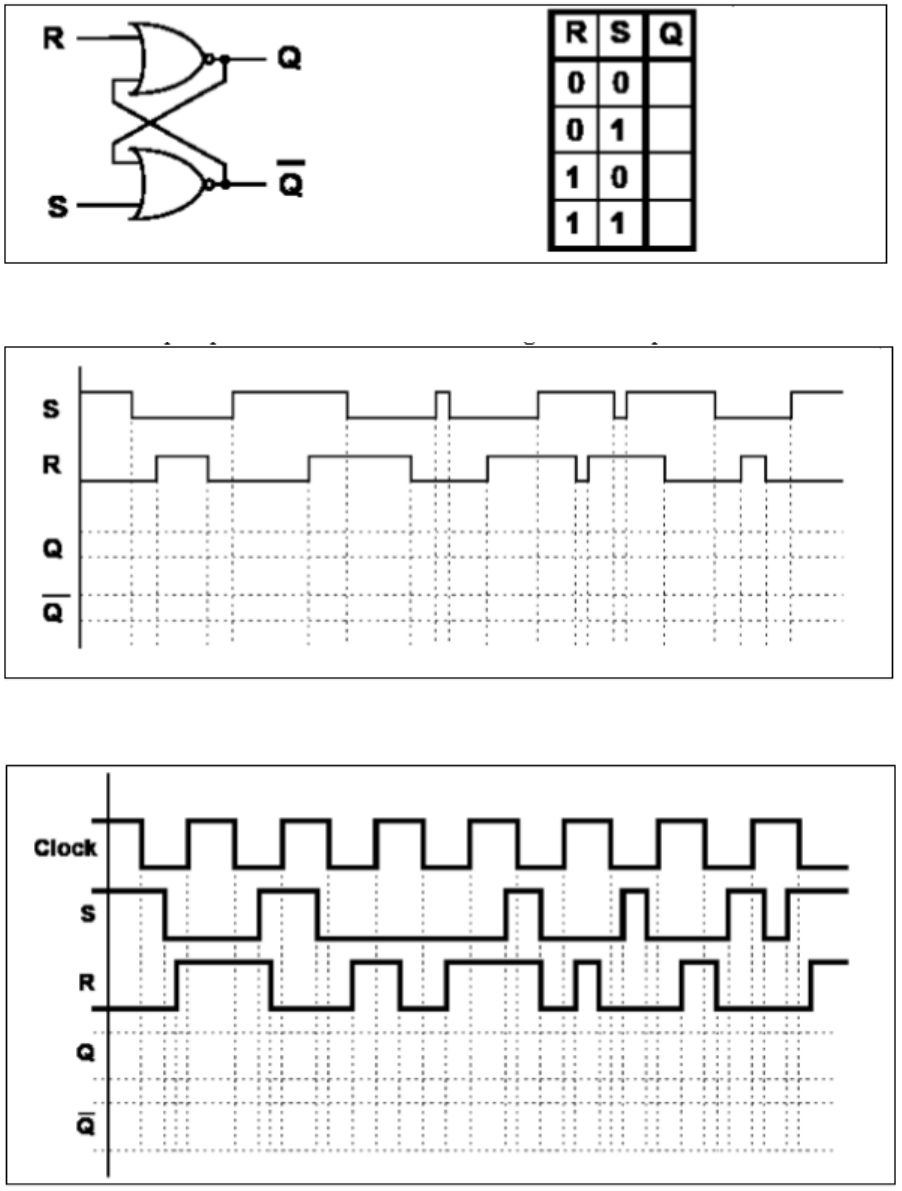

1-Preencha a tabela verdade abaixo:

2-Para o flip-flop do tipo RS desenhe o diagrama de tempo abaixo:

3-Preencha o diagrama de tempos para um flip-flop RS com clock sensível a nível 1




4-Preencha o diagrama de tempo para um flip-flop RS com clock sensível a nível 0

5-Preencha o diagrama de tempos para um flip-flop d com clock sensível a nível 1

6-Preencha o diagrama de tempos para um flip-flop D com clock sensível a nível 0


7-Preencha o diagrama de tempos para um flip-flop RS sensível a subida

8-Preencha o diagrama de tempo para um flip-flop RS sensível a descida

9-Preencha o diagrama de tempos para um flip-flop D sensível a subida

10-Preencha o diagrama de tempos para um flip-flo D sensível a descida

11-Preencha o diagrama de tempos para um flip-flop JK sensível a subida

12-Preencha o diagrama de tempos para um flip-flop JK sensível a descida

13-Dado o conjunto de entrada J e K mostradas, indicar o comportamento da saída Q para o flip-flop
JK disparado pela borda positiva e JK disparado pela borda negativa.

14-Completar o diagrama para o flip-flop RS sem sincronismo






15-Complete o diagrama de tempo considerando o flip-flop RS sincronizado em nível alto

16-Complete o diagrama de tempo considerando o flip-flop tipo D sincronizado em nível alto

17-Complete o seguinte diagrama de tempo do flip-flop JK sincronizado na borda de descida e
subida

18-Dado o flip-flop JK abaixo, complete o diagrama de tempo para a saída Q. Considere a saída
inicialmente em 0 (zero)

19-Para cada tipo de flip-flop, faça o diagrama de tempo para as saídas indicadas






















Calcule o número de portas E necessárias para construir um multiplex de 16 canais utilizando matriz
de simples encadeamento

Desenhe o circuito de um demultiplex de 16 canais

Mostre como um bloco Somador Completo pode ser utilizado para efetuar a soma de três números
de 1 bit.

Esquematize, em blocos, um sistema subtrator para dois números de 4 bits.

Elabore um Meio Somador/Meio Subtrator (M = 0 → Meio Somador e M = 1 → Meio Subtrator).

Esquematize, em blocos, um sistema Somador/Subtrator Completo para dois números de 4 bits.
