Questão 1/5 - Projeto de Componentes Mecânicos
Uma correia plana de borracha transmite 1200 W de potência à 1200 rpm entre duas polias de diâmetro 150 mm. Para um coeficiente de atrito
de 0,32 entre polias e correia, pode-se afirmar que os esforços no lado tenso e bambo da correia valem, respectivamente:


Nota: 20.0
A 127,32 N e 37,6 N
B 127,32 N e 73,6 N
C 200,9 N e 127,32 N
D 200,9 N e 73,6 N

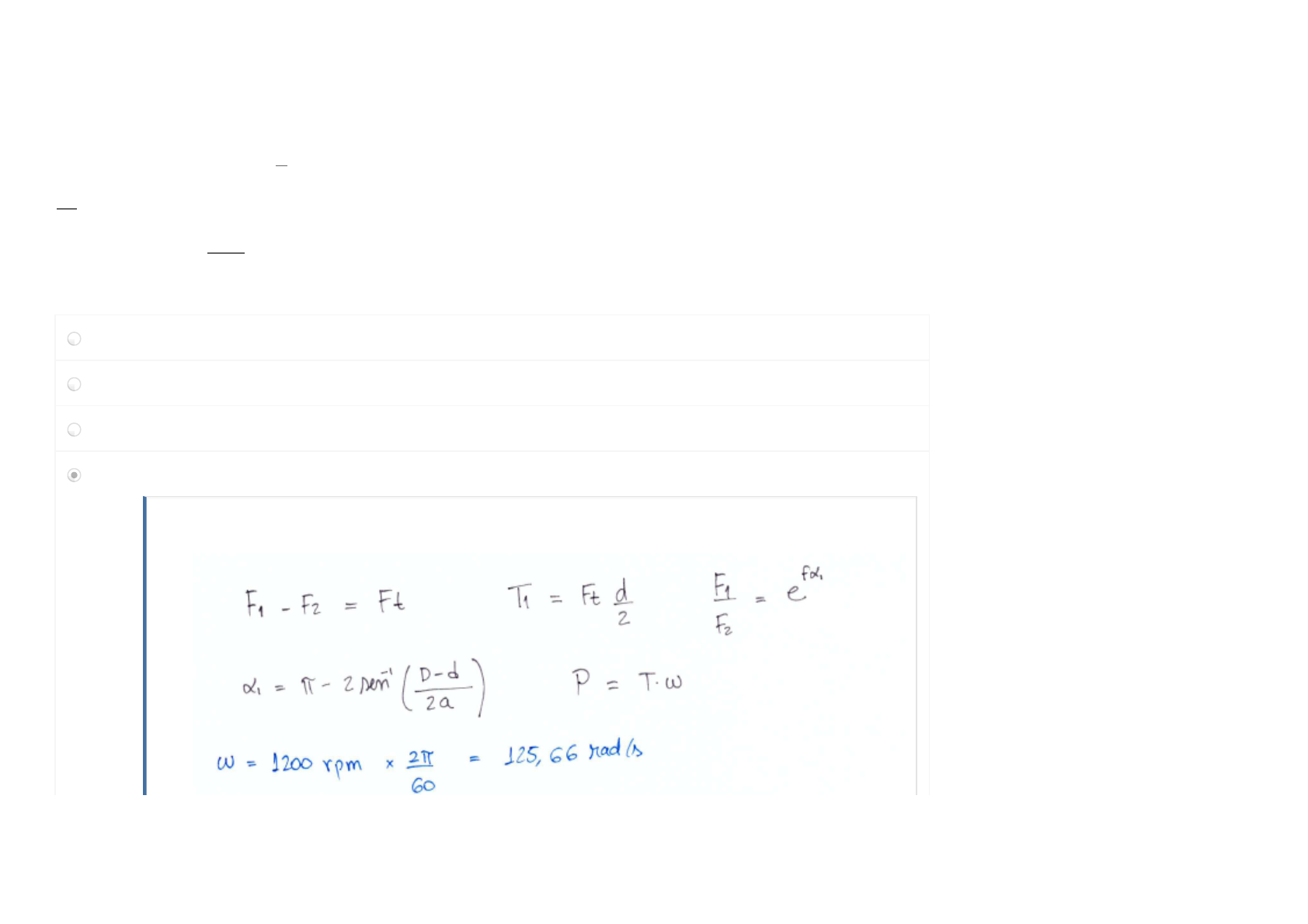

F1 − F2 = Ft T1 = Ft
= efα1 P = Tω
α1 = π − 2sen−1( )
d
2
F1
F2
D−d
2a
Você acertou!
Aula 2, temas 1 a 3

17/12/2018 AVA UNIVIRTUS
https://univirtus.uninter.com/ava/web/#/ava/AvaliacaoUsuarioHistorico/312393/novo/1/55792 2/9
Questão 2/5 - Projeto de Componentes Mecânicos
Para a transmissão ilustrada, os ângulos de abraçamento das polias motora e movida, bem como, o comprimento da correia considerada,
valem respectivamente:

17/12/2018 AVA UNIVIRTUS
https://univirtus.uninter.com/ava/web/#/ava/AvaliacaoUsuarioHistorico/312393/novo/1/55792 3/9


Supor uma distância entre centros de 28 in(1 in = 25,4 mm).


Nota: 20.0
A 2,71 rad, 3,57 rad e 94,96 in
α1 = π − 2sen−1( ) α2 = π + 2sen−1( ) L = 2a + 1, 57(D + d) +D−d2a
D−d
2a
(D−d)2
4a
Você acertou!
17/12/2018 AVA UNIVIRTUS
https://univirtus.uninter.com/ava/web/#/ava/AvaliacaoUsuarioHistorico/312393/novo/1/55792 4/9
B 2,71 rad, 3,57 rad e 124,96 in
C 2,71 rad, 3,57 rad e 174,96 in
D 2,71 rad, 2,71 rad e 94,96 in
Aula 2, temas 1 e 2

17/12/2018 AVA UNIVIRTUS
https://univirtus.uninter.com/ava/web/#/ava/AvaliacaoUsuarioHistorico/312393/novo/1/55792 5/9
Questão 3/5 - Projeto de Componentes Mecânicos
Uma corrente de rolos de passo 12,7 mm deverá trabalhar numa rotação de 600 rpm, transmitindo potência entre duas rodas dentadas de 21
dentes cada. Para uma distância entre centros de 55 x passo, o comprimento necessário da corrente será de:


Nota: 20.0
A 12,32 m
B 10,27 m
C 8,27 m
D 1,66 m
L = X = + + [ ]²Xp1000
2a
p
z1+z2
2
z2−z1
2π
p
a
Você acertou!
17/12/2018 AVA UNIVIRTUS
https://univirtus.uninter.com/ava/web/#/ava/AvaliacaoUsuarioHistorico/312393/novo/1/55792 6/9
Questão 4/5 - Projeto de Componentes Mecânicos
As engrenagens são normalmente confeccionadas a partir de ferramentas ou processos de geração típicos. Tais ferramentas e processos
acabam por definir um parâmetro característico e representativo do tamanho do dente confeccionado, ou mais especificamente, o módulo.
Aula 2, temas 4 e 5

17/12/2018 AVA UNIVIRTUS
https://univirtus.uninter.com/ava/web/#/ava/AvaliacaoUsuarioHistorico/312393/novo/1/55792 7/9
Analise as seguintes afirmativas sobre o módulo e as ferramentas de usinagem das engrenagens, indicando verdadeiro (V) ou falso (F):

( ) O módulo das engrenagens corresponde a um parâmetro padronizado e medido em milimetros.

( ) Ao se trabalhar com ferramentas de usinagem que apresentam um ângulo de pressão padrão de 20º tem-se o chamado engrenamento
normal.

( ) Além do ângulo de pressão de 20º existem alternativas distintas para os ângulos de pressão das ferramentas de usinagem, como 14,5º ou
17,5º, por exemplo.

( ) O módulo das engrenagens corresponde a um parâmetro padronizado e conseqüentemente adimensional.

( ) Num par de engrenagens de dentes retos, pinhão e coroa devem sempre apresentar dentes com módulos diferenciados entre si.
Nota: 20.0
A V V V F F
B V V V F V
C V V F F F
D F V V F F
Você acertou!
Localização: Aula 3, Tema 1 – Engrenagens – Generalidades.
Comentário: O módulo de um par de engrenagens deve, evidentemente, ser o mesmo para
ambas as engrenagens, objetivando assim a intercambiabilidade dos dentes e o funcionamento
adequado dos dentes. São parâmetros padronizados e medidos em mm, podendo ser
decorrentes de ferramentas que apresentam ângulos de pressão de 14,5º, 17,5º, 20 ou 25º.
17/12/2018 AVA UNIVIRTUS
https://univirtus.uninter.com/ava/web/#/ava/AvaliacaoUsuarioHistorico/312393/novo/1/55792 8/9
Questão 5/5 - Projeto de Componentes Mecânicos
Num par de engrenagens retas com módulo 5 mm, o diâmetro primitivo do pinhão vale 220 mm. Considerando um ângulo de pressão de
22,5º, determine a relação de transmissão do par, supondo uma coroa com 88 dentes.


Nota: 20.0
A 0,5
B 1
i = m =dp1dp2
dp
z
Você acertou!
Aula 3, temas 1 e 2

17/12/2018 AVA UNIVIRTUS
https://univirtus.uninter.com/ava/web/#/ava/AvaliacaoUsuarioHistorico/312393/novo/1/55792 9/9
C 2
D 2,71
