Disciplina: Estruturas de Concreto Armado I
Assunto: Lista de Exercícios 1 - Cálculo de Armaduras Simples
Data : 1o Semestre/ 2018 Prof: Luiz Gustavo Cruz Trindade
_______________________________________________________________________________________

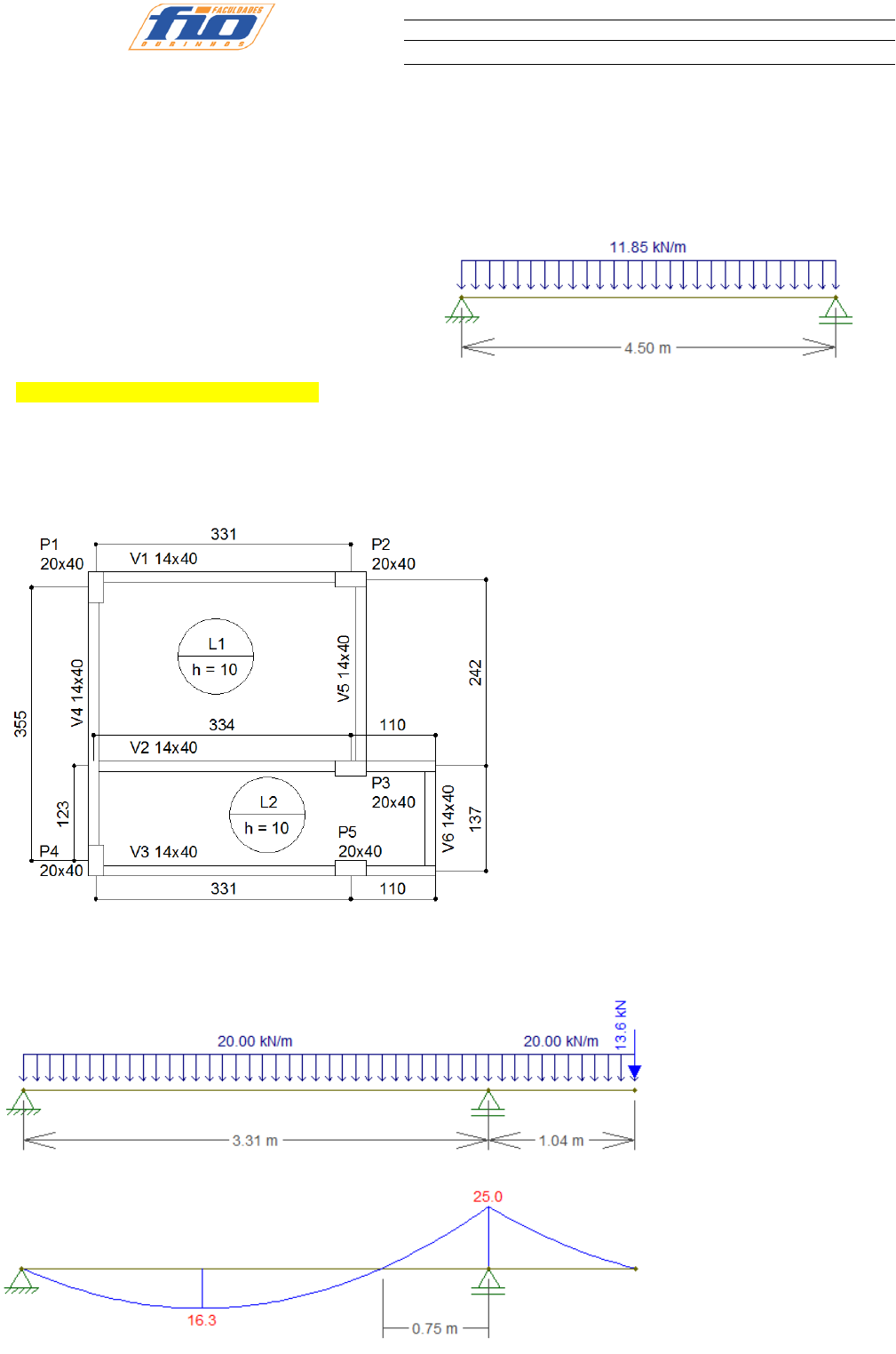

1) Dada a viga abaixo, pede-se o cálculo das armaduras de flexão para projeto e o
detalhamento da seção transversal.



2) Dada a planta de forma, o esquema estático das vigas e seus diagramas de momento
fletor, pede-se o cálculo das armaduras de flexão para projeto e o detalhamento da seção
transversal.


V3:

Mk (KN.m)
Dados:
Seção: 15x40
Pk = 11,85kN/m
fck = 25Mpa
Aço: CA-50
d = 35cm
c = 2,5cm
∅𝑒𝑠𝑡𝑟𝑖𝑏𝑜 = 6,3𝑚𝑚
brita 1: 19mm
As = 3,00cm² / As,proj = 4∅10 = 3,20cm²

Dados:
Seções indicadas na planta
fck = 25Mpa
Aço: CA-50
d = 35cm
c = 3cm
∅𝑒𝑠𝑡𝑟𝑖𝑏𝑜 = 5𝑚𝑚
Brita 1: 19mm



Disciplina: Estruturas de Concreto Armado I
Assunto: Lista de Exercícios 1 - Cálculo de Armaduras Simples
Data : 1o Semestre/ 2018 Prof: Luiz Gustavo Cruz Trindade
_______________________________________________________________________________________

V6:


V4:


 Mk (KN.m)

V1:


 Mk (KN.m)




Disciplina: Estruturas de Concreto Armado I
Assunto: Lista de Exercícios 1 - Cálculo de Armaduras Simples
Data : 1o Semestre/ 2018 Prof: Luiz Gustavo Cruz Trindade
_______________________________________________________________________________________





Disciplina: Estruturas de Concreto Armado I
Assunto: Lista de Exercícios 1 - Cálculo de Armaduras Simples
Data : 1o Semestre/ 2018 Prof: Luiz Gustavo Cruz Trindade
_______________________________________________________________________________________

3) Dada a planta de forma, dimensionar e detalhar as vigas V1 e V2, para suportar o peso de
uma laje de cobertura, cotas em cm.



As + = 4,15cm²
As - = 0,55cm²
As,proj + = 4∅12,5 = 4,91cm² / 6∅10 = 4,71cm²
As,proj - = 2∅10 = 1,57cm²
As,mín = 1,50cm²
As, máx = 40cm²

4) Dimensionar a viga V2 da planta de forma e verificar se é possível posicionar uma
tubulação de 50mm na posição indicada, cotas em cm.

fck = 20Mpa
Aço CA-50
c = 3cm
d = 45cm
∅𝑒𝑠𝑡 = 5mm
Brita 1 = 19mm

Laje:
Peso Próprio: 220kgf/m²
Revestimento: 100kgf/m²
Carga Acidental: 50kgf/m²

Vigas:
𝛾𝑎𝑙𝑣𝑒𝑛𝑎𝑟𝑖𝑎 = 1300kgf/m³
Altura platibanda = 1,20m
Espessura parede = 25cm

Pilares:
seção 20x20
Pé-direito: 280cm
fck = 30Mpa
Aço CA-50
c = 3cm
d = 40cm
∅𝑒𝑠𝑡 = 5mm
Brita 1 = 19mm

Laje:
Peso Próprio: 217kgf/m²
Revestimento: 100kgf/m²
Carga Acidental: 150kgf/m²

Alvenaria:
𝛾𝑎𝑙𝑣𝑒𝑛𝑎𝑟𝑖𝑎 = 1300kgf/m³
Altura alvenaria = 3,00m
Espessura parede = 15cm

Pilares:
seção 20x40
Pé-direito: 300cm


Disciplina: Estruturas de Concreto Armado I
Assunto: Lista de Exercícios 1 - Cálculo de Armaduras Simples
Data : 1o Semestre/ 2018 Prof: Luiz Gustavo Cruz Trindade
_______________________________________________________________________________________

5) Dimensionar e detalhar as vigas V2 e V4. Cotas em cm.

V4

As + = 2,42cm²
As,proj + = 2∅12,5 = 2,45cm²
As,mín = 1,24cm²
As, máx = 33cm²

V2:

As + = 8,25cm²
As - = 1,92cm²
As,proj + = 7∅12,5 = 8,59cm²
As,proj - = 2∅12,5 = 2,45cm²
As,mín = 2,06cm²
As, máx = 55cm²

fck = 20Mpa
Aço CA-50
c = 2,5cm
d = 50cm
∅𝑒𝑠𝑡 = 5mm
Brita 1 = 19mm

Laje:
Peso Próprio: 257kgf/m²
Revestimento: 115kgf/m²
Carga Acidental: 300kgf/m²

Alvenaria:
𝛾𝑎𝑙𝑣𝑒𝑛𝑎𝑟𝑖𝑎 = 1300kgf/m³
Altura alvenaria = 3,00m
Esp. Parede interna = 15cm
Esp. Parede externa = 25cm

Pilares:
seção 25x25
Pé-direito: 300cm


Disciplina: Estruturas de Concreto Armado I
Assunto: Lista de Exercícios 1 - Cálculo de Armaduras Simples
Data : 1o Semestre/ 2018 Prof: Luiz Gustavo Cruz Trindade
_______________________________________________________________________________________

6) Obter os carregamentos e o esquema estático das vigas da planta de forma, cotas em cm.


V1=V3


7) Dimensionar as vigas V1 e V2 para suportar o peso de 3 caixas d’água sobre a laje.





fck = 25Mpa
Aço CA-50
c = 2,5cm
d = 45cm
∅𝑒𝑠𝑡 = 5mm
Brita 1 = 19mm

Laje:
Peso Próprio: 211kgf/m²
Revestimento: 140kgf/m²
𝛾á𝑔𝑢𝑎 = 1000kgf/m³
Capacidade dos tanques: 1000l
Peso de cada tanque: 136kg

Vigas:
𝛾𝑎𝑙𝑣𝑒𝑛𝑎𝑟𝑖𝑎 = 1300kgf/m³
Altura parede = 3m
Espessura parede = 15cm

Pilares:
seção 20x20
Comprimento: 3m
Laje:
Peso Próprio: 150kgf/m²
Revestimento: 100kgf/m²
Carga Acidental: 200kgf/m²

Alvenaria:
𝛾𝑎𝑙𝑣𝑒𝑛𝑎𝑟𝑖𝑎 = 1300kgf/m³
Altura alvenaria = 3,00m
Esp. Parede interna = 15cm
Esp. Parede externa = 25cm

Vigas:
Internas: 14x50
Externas: 19x50

Pilares:
extremidade: 19x19
canto: 19x55
comprimento: 3m
As + = 4,29cm²
As - = 1,12cm²
As,proj + = 4∅12,5 = 4,91cm²
As,proj - = 2∅10 = 1,57cm²
As,mín = 1,01cm²
As, máx = 27cm²



Disciplina: Estruturas de Concreto Armado I
Assunto: Lista de Exercícios 1 - Cálculo de Armaduras Simples
Data : 1o Semestre/ 2018 Prof: Luiz Gustavo Cruz Trindade
_______________________________________________________________________________________

8) Seja a viga abaixo de uma estrutura já concluída, projeta um carregamento pk = 8kN/m e
armada a flexão com 3Ф12,5mm. Pergunta-se qual o carregamento de serviço que poderá ser
acrescido ao elemento, em função de uma reforma na edificação? Resp: 10,48KN/m.

Obs: Ler o item 3.7.5 do Capítulo 3 do livro “Cálculo e Detalhamento de Estruturas Usuais
de Concreto Armado” do autor Roberto Chust de Carvalho.
Dados:
fck = 25Mpa
brita: 19mm
∅𝑒𝑠𝑡𝑟𝑖𝑏𝑜 = 5𝑚𝑚
Aço: CA-50
Seção (15x40)
c = 3cm
