1
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.

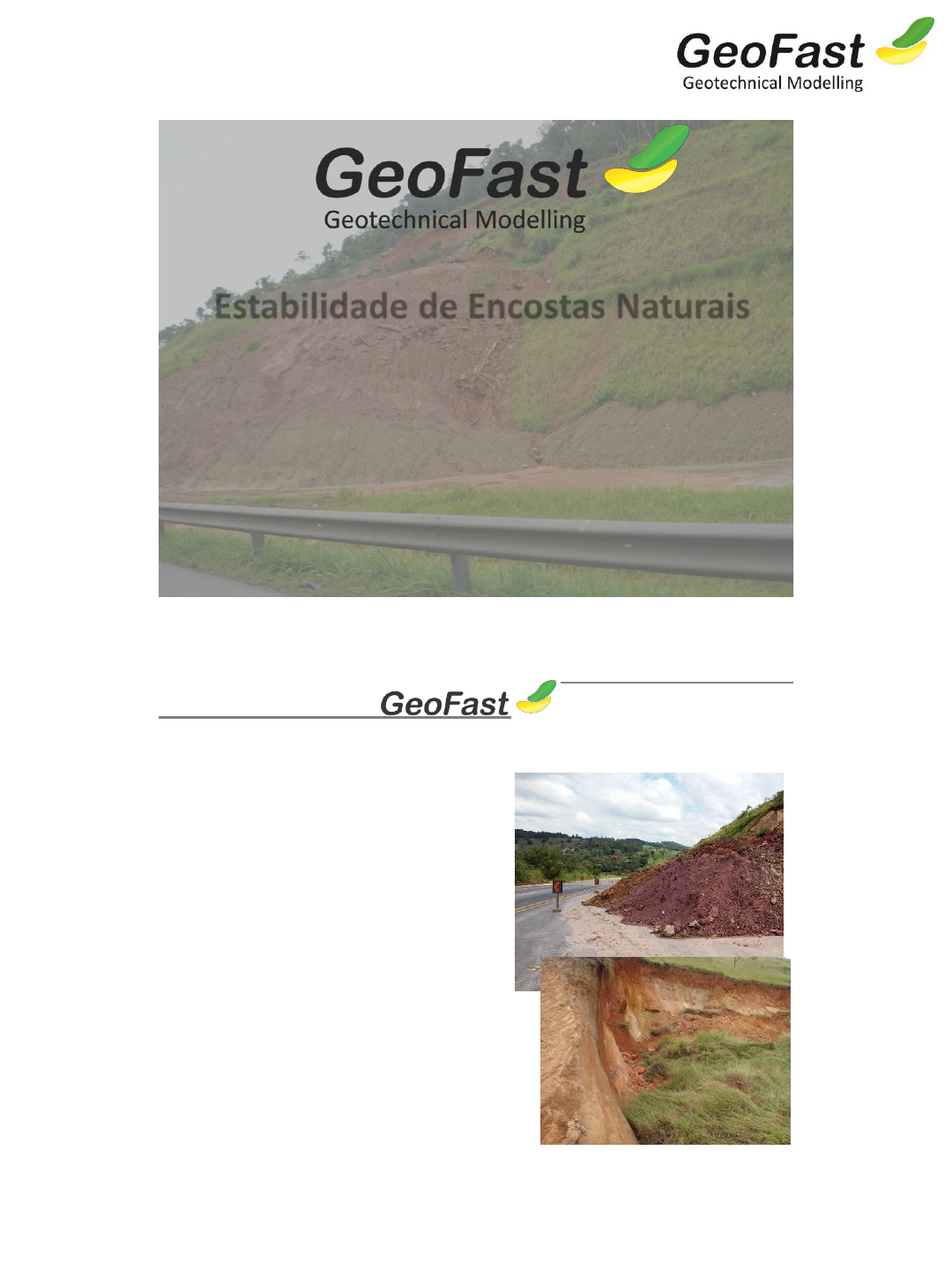

Estabilidade de Encostas Naturais

Professor: Saulo Gutemberg Silva Ribeiro
D.Sc. – COPPE/UFRJ – M.Sc. – PUC/RJ
Coordenador e Professor do Curso de
Especialização em Engenharia e Tecnologia de Barragens
PUC Minas
Diretor e Consultor da GeoFast
NBR 11682/2009 – Estabilidade de Encostas
Objetivo:
“Esta Norma prescreve os requisitos
exigíveis para o estudo e controle da
estabilidade de encostas e de taludes
resultantes de cortes e aterros realizados
em encostas. “
“Abrange, também, as condições para
estudos, projeto, execução, controle e
observação de obras de estabilização.”
Não estão incluídos nesta Norma, cavas de
mineração, taludes de barragens, subsolo
de prédios e metrôs, aterros sobre solos
moles e encontro de pontes ... qualquer
outra situação que não envolva encostas.
2
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Investigações de Campo – NBR 11682/2009
“O objetivo principal das investigações é definir seções transversais e
longitudinais à encosta que representem, com a maior fidelidade possível,
as características topográficas e geológico-geotécnicas do talude em
estudo, ressaltando a estratigrafia e as propriedades geomecânicas, e
permitindo o diagnóstico do mecanismo de instabilização existente.”



“O perfil geológico-geotécnico obtido
a partir das investigações do terreno e
compreendendo as camadas do solo
e/ou rochas, com suas características
físicas e mecânicas, constitui um
elemento obrigatório para o
estudo/projeto de estabilização da
encosta.”
Sondagem SPT – Perfil Geológico Geotécnico
3
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Investigações de Laboratório - NBR 11682/2009
“As investigações de laboratório objetivam a caracterização física e
mecânica dos diversos solos que compõem a estratigrafia da encosta e
terrenos envolvidos.”
 “A determinação da umidade natural, ensaios de granulometria, limites de
liquidez e plasticidade, e ensaios de determinação da resistência ao
cisalhamento são obrigatórios para os estudos de estabilização de
encostas, no caso de terrenos não rompidos.” “No caso de taludes
rompidos, as amostras devem ser representativas da zona de ruptura.”






“Deve ser executada uma quantidade mínima de 12
ensaios (corpos-de-prova), para cada camada de solo
idealizada para o perfil geotécnico e em amostras
coletadas em três locais do mesmo tipo de solo.”

Investigações de Laboratório - NBR 11682/2009
 “A não realização destes ensaios somente é admitida para as situações citadas a
seguir e deve ser justificada pelo engenheiro civil geotécnico, que assumirá a
responsabilidade pela escolha dos parâmetros de cálculo para o projeto.
a) existência prévia de resultados de ensaios em quantidade suficiente na área de
estudo, permitindo então adotar parâmetros que estejam baseados em ampla
experiência local;
b) rupturas no local de estudo que permitam estimar com segurança os
parâmetros por retroanálise;
c) predominância de situações nas quais a realização de ensaios pouco
acrescentará na quantificação de parâmetros de cálculo, tais como encostas com
preponderância de blocos de rocha, determinados tipos de depósitos de tálus,
encostas com predominância rochosa, etc.;
d) situações muito simples a serem justificadas, em taludes com até 3m de altura,
envolvendo solo homogêneo, sem influência do nível d’água, sem sobrecarga e
com superfícies planas tanto a montante como a jusante, com extensão mínima
medida normal à face do talude, correspondente a 5 vezes a altura do talude.”



4
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Monitoramento - NBR 11682/2009
“O monitoramento de uma encosta em uma
fase preliminar, ou durante o próprio
desenvolvimento do projeto, pode, em certos
casos, ser um dado importante de
investigação do terreno.
Neste caso, a instalação de instrumentos para
controle do nível piezométrico e dos
movimentos (horizontais e verticais) da
encosta deve ser programada juntamente
com as investigações geotécnicas.”


Fo
n
se
ca
 (
20
03
)
Piezometria
Prismas - Marcos
Etapa 3 Etapa 13
Laser
5
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Leituras de Inclinômetros
Projetos Envolvendo Obras de Contenções - NBR 11682/2009
“São aqueles com elementos destinados a contrapor-se aos esforços
estáticos provenientes do terreno e de sobrecargas acidentais e/ou
permanentes. Todas as estruturas de contenção deverão ser projetadas
para suportar, além dos esforços provenientes do solo, uma sobrecarga
acidental mínima de 20kPa, uniformemente distribuída sobre a superfície
do terreno arrimado. A utilização de valores inferiores para a sobrecarga
acidental deverá ser devidamente justificada pelo engenheiro civil
geotécnico.”

Exemplos: muros gravidade, muros de flexão, estruturas ancoradas, solos
reforçados, etc.

6
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Critérios de Cálculo - NBR 11682/2009
“Os seguintes elementos devem ser claramente definidos, para qualquer
situação de cálculo de estabilidade de encosta ou elemento constituinte de
cada obra de contenção:
 - as seções geotécnicas consideradas;
 - os parâmetros geotécnicos do terreno e os respectivos critérios para
obtenção dos valores adotados, considerando-se adequadamente os
parâmetros de resistência para os casos de terreno intacto e rompido. No
caso de terreno rompido deve ser adotada coesão igual a zero;
 - o método de cálculo, com indicação das fórmulas consideradas,
programas utilizados ou bibliografia de consulta;
 - situações do nível d´água, poropressões, atuação de sobrecargas,
eventuais sismos e fases executivas.”

Fatores de Segurança - NBR 11682/2009
“Esta Norma considera que as análises usuais de segurança desprezam as
deformações que ocorrem naturalmente no talude ou na encosta e que o
valor do fator de segurança (FS) tem relação direta com a resistência ao
cisalhamento do material do talude.
Admite-se, portanto, que um maior valor de FS corresponde a uma
segurança maior contra ruptura. Entretanto, no caso de encostas, a
variabilidade dos materiais naturais pode reduzir significativamente a
segurança, aumento a probabilidade de ocorrência de uma ruptura da
encosta.
Os valores de FS indicados a seguir são válidos para todos os casos de
carregamento definidospelo engenheiro civil geotécnico responsável pelo
projeto, incluindo hipóteses sobre a situação de nível de água,
sobrecargas, alterações previstas na geometria, ação de sismos e outros.”
7
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Segurança Vidas Humanas
NBR 11682/2009
Segurança Perdas Materiais e Ambientais
NBR 11682/2009

8
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Fator de Segurança – NBR 11.682 – Encostas Naturais
?
O valor do FS a ser adotado deve também levar em consideração a confiança nos parâmetros
adotados, a precisão do perfil geológico geotécnico adotado, a condição de campo ser
bidimensional, dúvidas sobre as condições de poropressão, dúvidas sobre as condições de
mobilização drenada e não drenada, dentre outros ...
!
+10%
FS=1,65
FS=1,54
FS=1,43
FS=1,32
Fator de Segurança – NBR 11.682 – Encostas Naturais
Danos Materiais e Ambientais /
Vidas humanas
Alto Médio Baixo
Alto 1,65 1,65 1,54
Médio 1,65 1,54 1,43
Baixo 1,54 1,43 1,32
Valores acrescidos de 10%
9
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Método das Fatias
O Slope tem como padrão o número mínimo de fatias igual a 30.
Xi+1
Ei+1
Ei
Xi
T N
W
Modelo – Superfície Circular
Forma típica para solos
homogêneos e isotrópicos.
Rodovia Inconfidentes/MG
10
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Modelo – Superfície Genérica
Ruptura em Ouro Preto (2012).
Métodos Clássicos de Análise de Estabilidade
Métodos de Equilíbrio Limite disponíveis no Slope
11
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Diferenciais dos Métodos
Um grande diferencial entre os métodos está na formulação das forças entre fatias.
Método de Morgenstern & Price (M&P)
Função padrão adotada no programa Slope.
λ=cte
f=(x)
Processo de cálculo: encontrar
FS comum ao equilíbrio de
momentos e equilíbrio de
forças horizontais.
12
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Equações de Equilíbrio
Equilíbrio de Momentos:





Equilíbrio de Forças:
Fm = Ff = F
Processo Iterativo para Determinação de λ
Bishop
Janbu
Morgenstern&Price
13
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Talude Arenoso: c’=5kPa; φ’=45°.
Talude com 10 metros de altura
com inclinação de 45°
Estimativa do Ângulo de Atrito Efetivo
*Meyerhof (1976, citado em Duncan e Wright, 2005)
Lambe e Whitman (1969).
14
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Análise de Estabilidade
λ=1,00 – Ângulo Máximo = 45°

Janbu - Conservador
FS=1,505
Bishop – Ligeiramente Contra Segurança
≈4%
15
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Jazidas Utilizadas na Construção de Uma Barragem
Nível Médio de Tensão
30,3° a 34,4°
7 a 26kPa
Argila Areno Siltosa (predominante)

16
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Sensibilidade do Intercepto de Coesão
Nível Baixo de Tensão 7 a 26kPa
30,3° a 34,4°
Influência da Água na Trinca de Tração
Trinca Seca Trinca Saturada
17
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Técnica de Otimização da Superfície Potencial
Técnica de Otimização - Areia
1% menor
Espiral Logarítmica
Circular
18
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Critério de Resistência Bilinear
Pode ser adotado em comportamentos
puramente bilineares ou em ajustes de
comportamentos não lineares.
Mobilização Não Drenada
c’ = 4kPa; phi’ = 42,4°
c = 93kPa; phi = 10,4°
Projeto Conservador em
Condições Não Drenadas
19
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Anisotropia
Valores Restritos - Não Gerais
20
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Teor de Umidade Volumétrico
Porosidade
nsat 
s
v
V
V
e 
n1
n
e


e1
e
n


Curva Característica
Entrada de Ar
Teor de Umidade
Volumétrico Residual
nsat 
21
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Sucção
Fredlund e Rahardjo (1993).
Argila: sucção > 100kPa
Silte: 10kPa < sucção < 100kPa
Areia: 0,5kPa < sucção < 10kPa
Perfil de Sucção
Fredlund e Rahardjo (1993).
Tipo de solo
Intervalo de ascensão
capilar (m)
Areia grossa 0,1 - 0,2
Areia fina 0,3 - 1,2
Silte 0,75 - 7,5
Argila 7,5 - 23
Das, 2007
22
10/03/2018 – Cursos de Modelagem Numéricaem Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Resistência de Solos Parcialmente Saturados
θs
θr
θ
w

ua=pressão do ar no poro
Função de Condutividade Hidráulica
23
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Sensibilidade Sucção - Areia
Aumento de apenas 0,4%
Desprezível
Sem alteração na
posição da superfície
potencial.
Resistências Disponíveis
24
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Sensibilidade Sucção - Argila
Aumento de 6%,
efeito da sucção
Alteração na posição da
superfície potencial.
Resistências Disponíveis
Coesão
Aparente
Tração na base da fatia.
25
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Coeficiente de Variação
Média
Padrão_Desvio
cv 



Hidalgo e Assis (2011)
Modelos Constitutivos
26
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Curvas Tensão Deformação - Exemplos
Modelo Constitutivo Elasto-Plástico
Curvas Tensão Deformação - Exemplos

E50
27
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Valores Típicos de Módulo de Deformabilidade
Tipo de Solo E (MPa)
Argila
Muito mole 2 a 15
Mole 5 a 25
Média 15 a 50
Dura 50 a 100
Arenosa 25 a 250
Areia
Siltosa 5 a 20
Fofa 10 a 25
Densa 50 a 81
Areia e Pedregulho
Fofo 50 a 150
Denso 100 a 200
Silte 2 a 20
Tipo de Solo ν
Argila saturada 0,4 a 0,5
Argila não saturada 0,1 a 0,3
Argila arenosa 0,2 a 0,3
Silte 0,3 a 0,35
Areia média a densa 0,3 a 0,4
Areia fofa a média 0,2 a 0,35
Rocha 0,1 a 0,4
Concreto 0,15
Aço 0,33
Bowles (1997)
Condições de Contorno
Tensões Verticais
28
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Estado de Tensões Geostático
Estado de Tensões Não Geostático
29
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Estabilidade – Método Sigma-Stress
FS Local
30
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Resistências Disponíveis e Mobilizadas
MODELAGEM
31
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Abrir o arquivo
GeoStudio 2018
32
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
1.0 – Fluxo Permanente
Fechar
Salvar o Arquivo
33
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Importar Região
Selecionar o arquivo:
Regiões Importadas
Desmarcar
34
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Configurar Unidades
Configurar Escala
35
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Inserir Eixo
36
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Materiais
Nota: no Seep o modelo “Somente Saturado” é também aplicado quando o usuário quer
adotar a condutividade hidráulica constante.
Cor Nome Modelo
Funções
kx Sat. (m/s) Teor de
Umidade
Cond.
Hidráulica
 1 - Colúvio Sat./Não Sat. 1 - Colúvio (Areia Siltosa) -
 2 - Solo Laterítico Sat./Não Sat. 2 - Solo Lat. (Areia Siltosa) -
 3 - Solo Residual Med. Compacto Sat./Não Sat. 3 - Solo Res. (Areia Argilosa) -
 4 - Solo Residual Compacto Saturado - 1e-8
Iniciar modelagem ...
Criar Materiais
37
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Criar Materiais
Repetir este procedimento para os materiais 2 e 3
Funções Teor de Umidade – Curva Característica
Fredlund e Rahardjo (1993).
38
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Curva Característica versus Material
Maior retenção de água.
Maior sucção.
Menor retenção de água.
Menor sucção.
Função Teor de Umidade Volumétrico
39
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
1 - Colúvio (Areia Siltosa)
Te
or
 de
 U
mi
da
de
 V
olu
mé
tric
o
Sucção mátrica (kPa)
0
0,05
0,1
0,15
0,2
0,25
0,3
0,35
0,4
0,45
0.01 10000.1 1 10 100
Função Teor de Umidade Volumétrico
𝜽𝑹𝒆𝒔 =𝟎, 𝟎𝟒
𝜽𝑺𝒂𝒕 = 𝟎, 𝟒𝟐
Faz-se os mesmos procedimentos para o material 2 e 3
2 - Solo Lat. (Areia Siltosa)
Te
or
 de
 U
mi
da
de
 V
ol
um
étr
ico
Sucção mátrica (kPa)
0
0,05
0,1
0,15
0,2
0,25
0,3
0,35
0,4
0,45
0.01 10000.1 1 10 100
Função Teor de Umidade Volumétrico
𝜽𝑹𝒆𝒔 = 𝟎, 𝟎𝟒
𝜽𝑺𝒂𝒕 = 𝟎, 𝟒𝟐
40
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
3 - Solo Res. (Areia Argilosa)
Te
or
 de
 U
mi
da
de
 V
olu
mé
tric
o
Sucção mátrica (kPa)
0
0,05
0,1
0,15
0,2
0,25
0,3
0,35
0,4
0,45
0.01 10000.1 1 10 100
Função Teor de Umidade Volumétrico
𝜽𝑹𝒆𝒔 = 𝟎, 𝟎𝟒
𝜽𝑺𝒂𝒕 = 𝟎, 𝟒𝟎
Função Condutividade Hidráulica
41
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
1 - Colúvio (Areia Siltosa)
Co
nd
uti
vid
ad
e X
 da
 Á
gu
a (
m/
se
g)
Sucção mátrica (kPa)
1.0e-06
1.0e-17
1.0e-16
1.0e-15
1.0e-14
1.0e-13
1.0e-12
1.0e-11
1.0e-10
1.0e-09
1.0e-08
1.0e-07
0.01 10000.1 1 10 100
Função Condutividade Hidráulica
2 - Solo Lat. (Areia Siltosa)
Co
nd
uti
vid
ad
e X
 da
 Á
gu
a (
m/
se
g)
Sucção mátrica (kPa)
1.0e-06
1.0e-17
1.0e-16
1.0e-15
1.0e-14
1.0e-13
1.0e-12
1.0e-11
1.0e-10
1.0e-09
1.0e-08
1.0e-07
0.01 10000.1 1 10 100
Função Condutividade Hidráulica Faz-se os mesmos
procedimentos para o
material 2 e 3
42
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
3 - Solo Res. (Areia Argilosa)
Co
nd
uti
vid
ad
e X
 da
 Á
gu
a (
m/
se
g)
Sucção mátrica (kPa)
1.0e-06
1.0e-17
1.0e-16
1.0e-15
1.0e-14
1.0e-13
1.0e-12
1.0e-11
1.0e-10
1.0e-09
1.0e-08
1.0e-07
0.01 10000.1 1 10 100
Função Condutividade Hidráulica
Criar Materiais
Fechar
43
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Aplicar Materiais
Aplicar Materiais
1- Colúvio
Repetir este procedimento
para os demais materiais
44
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Aplicar Materiais
Solo Residual Compacto
Tabela dos Materiais
45
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Tabela dos Materiais
Tabela dos Materiais
Clique próximo ao desenho
46
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Condições de Contorno
Condições de Contorno
47
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Condições de Contorno
Fechar
Aplicar - Condições de Contorno
48
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Aplicar - Condições de Contorno
Aplicar - Condições de Contorno
49
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Aplicar - Condições de Contorno
Fechar
Malha de elementos finitos
Pressione Enter
50
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Malha de elementos finitos
Malha de elementos finitos
51
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Executar
Isovalores
52
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Linha Freática – Poropressão = 0kPa
Carga Total
53
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Isovalores de Poropressão
Nova Análise – Programa Slope
54
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
2.0 – Análise de Estabilidade Ampla
2.0 – Análise de Estabilidade Ampla
Fechar
55
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Técnica de Busca Entrada e Saída
Materiais
Cor Nome Modelo
γ
(kN/m³)
c’
(kPa)
Phi’
(°)
 1 - Colúvio Mohr-Coulomb 18 9 32
 2 - Solo Laterítico Mohr-Coulomb 18 10 32
 3 - Solo Residual Med. Compacto Mohr-Coulomb 18 10 42,9
 4 - Solo Residual Compacto Alta Resistência 19 - -
56
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Materiais
Executar o mesmo procedimento
para os materiais 2 e 3
Materiais
Fechar
57
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFastBH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Aplicar Materiais
Superfície de Pesquisa – Entrada e Saída
58
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Superfície de Pesquisa – Entrada e Saída
Superfície de Pesquisa – Entrada e Saída
59
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Executar
Resultado no
limite. Não é o
FS mínimo.
Fator de Segurança
60
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Fator de Segurança
Gráfico de convergência de FS
61
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Gráfico de convergência de FS
Factor of Safety vs. Lambda
Momento
Escorregamento
3697
Força
Escorregamento
3697
FS
Escorregamento
3697
Fa
to
r d
e
Se
gu
ra
nç
a
Lambda
1,687
1,6875
1,688
1,6885
1,689
1,6895
1,69
1,6905
-0,1 0 0,1
Gráfico de convergência de FS
Bishop
Janbu
M&P
62
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Nova Análise – Programa Slope
3.0 – Análise de Estabilidade Global

Fechar
63
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Superfície de Pesquisa – Entrada e Saída
Superfície de Pesquisa – Entrada e Saída
64
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Executar
Nova Análise – Programa Slope
65
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
3.1 – Estabilidade Global Otimizada

Fechar
Otimização da Posição da Superfície Potencial
66
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Executar
Fator de Segurança
Sup. Circular
Sup. Otimizada
67
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Fator de Segurança – NBR 11.682 – Encostas Naturais
+10%
FS=1,65
FS=1,54
FS=1,43
FS=1,32
Informações da Fatia
Fatia 26
68
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Informações da Fatia
Tração
Nova Análise – Programa Slope
69
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
4.0 – Estabilidade Global com Zona de Tração
Fechar
Trinca de Tração – Zona de Tração
X(m) Y(m)
26,7 21,8
36,3 25,1
haprox. = 2,6 m
70
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Trinca de Tração – Zona de Tração
haprox. = 2,6 m
Fator de Segurança
1,17 - 1,27
1,27 - 1,37
1,37 - 1,47
1,47 - 1,57
1,57 - 1,67
1,67 - 1,77
1,77 - 1,87
1,87 - 1,97
1,97 - 2,07
≥ 2,07
Executar 1,17
Fator de Segurança
1,17 - 1,27
1,27 - 1,37
1,37 - 1,47
1,47 - 1,57
1,57 - 1,67
1,67 - 1,77
1,77 - 1,87
1,87 - 1,97
1,97 - 2,07
≥ 2,07
71
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Fator de Segurança
1,17 - 1,27
1,27 - 1,37
1,37 - 1,47
1,47 - 1,57
1,57 - 1,67
1,67 - 1,77
1,77 - 1,87
1,87 - 1,97
1,97 - 2,07
≥ 2,07
1,17
Fator de Segurança
1,17 - 1,27
1,27 - 1,37
1,37 - 1,47
1,47 - 1,57
1,57 - 1,67
1,67 - 1,77
1,77 - 1,87
1,87 - 1,97
1,97 - 2,07
≥ 2,07
Sup. Otimizada
Sup. Circular
Nova Análise – Programa Slope
72
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
5.0 – Estabilidade com Trinca de Tração – Ang. Lim.
5.0 – Estabilidade com Trinca – Ângulo Limite
Fator de Segurança
1,21 - 1,31
1,31 - 1,41
1,41 - 1,51
1,51 - 1,61
1,61 - 1,71
1,71 - 1,81
1,81 - 1,91
1,91 - 2,01
2,01 - 2,11
≥ 2,11
Executar
1,21
Fator de Segurança
1,21 - 1,31
1,31 - 1,41
1,41 - 1,51
1,51 - 1,61
1,61 - 1,71
1,71 - 1,81
1,81 - 1,91
1,91 - 2,01
2,01 - 2,11
≥ 2,11
73
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Nova Análise – Programa Slope
5.1 – Estabilidade Global com Sobrecarga
5.1 – Estabilidade Global - Sobrecarga
Fechar
74
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Sobrecarga
O Slope adota a sobrecarga como sendo um material em verdadeira grandeza.
O dado de entrada é o peso específico equivalente do materiale a altura em
verdadeira grandeza .
Para tratar a sobrecarga de forma convencional (uniforme) basta entrar com o
peso específico igual a sobrecarga e o objeto com altura igual a unidade.
Sobrecarga – Rotina de inserção de coordenadas
Sobrecarga 1 (3,5kPa)
X(m) Y(m)
26,7 31,7
36,3 31,7
75
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Sobrecarga
Sobrecarga 2 (20kPa)
X(m) Y(m)
36,3 28,7
70 44,2
Mesmo procedimento para
sobrecarga 2
Sobrecarga
3,5 kPa
20 kPa
76
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Executar
1,22
Fator de Segurança
1,22 - 1,32
1,32 - 1,42
1,42 - 1,52
1,52 - 1,62
1,62 - 1,72
1,72 - 1,82
1,82 - 1,92
1,92 - 2,02
2,02 - 2,12
≥ 2,12
Otimizada
1,18
77
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Nova Análise - Programa Sigma
6.0 – Análise Insitu
Fechar
78
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Modelo Constitutivo Hiperbólico
 Duncan e Chang (1970) desenvolveram um modelo constitutivo a partir desta
formulação como mostra a curva tensão-deformação hiperbólica representada
pela figura.
A equação de Kondner (1963) pode ser
reescrita na forma da equação:
1
31
1 ba 


1
1
1
31
ba 


Ei - módulo de deformabilidade inicial
Et - módulo de deformabilidade tangente
Eur - módulo de deformabilidade durante
descarregamento e recarregamento
Modelo Constitutivo Hiperbólico
 Com a elaboração de curvas transformadas do tipo 1/(1-3) versus 1, pode-se
obter os valores dos parâmetros a e b. O resultado deste gráfico é uma reta, como
se vê na figura, cujo intercepto e inclinação representam os parâmetros a e b,
respectivamente.
a = 1/Ei e b = 1/(1-3)ult
(1-3)ult é a tensão desviadora última.
n
a
3
ai
P
KPE 




 

K e n são constantes adimensionais;
Pa é a pressão atmosférica.
79
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Modelo Constitutivo Hiperbólico

Traçando-se o gráfico log(Ei/Pa) versus log(3/Pa) como mostra a figura, pode-se
determinar os valores das constantes K e n.
Modelo Constitutivo Hiperbólico
 A trajetória de tensões da origem O à um ponto da curva é governada pelo módulo
tangente, definido por Duncan e Chang (1970) como função das propriedades do
solo, da tensão desviadora (1-3) e da tensão de confinamento (3), usando a
seguinte equação.
  
i
2
3
31f
t E
sen2(cosc2
sen1R
1E 








Rf é a razão de ruptura, tipicamente
entre 0,7 a 0,95.
 
 
.ult31
.rup31
fR



80
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Modelo Constitutivo Hiperbólico
 Rf é a razão entre a assíntota da curva hiperbólica e a máxima resistência
cisalhante, assim esse fator representa o quanto a curva tensão-deformação do
solo se afasta da hipérbole;
(1-3)ult. é o termo de resistência última, que representa a assíntota da curva
hiperbólica tensão-deformação;
(1-3)rup. é a tensão desvio na ruptura ou máxima resistência cisalhante.



Pelo critério de ruptura de Mohr-Coulomb, admitindo que a coesão e o ângulo de
atrito são valores constantes, o valor de (1-3)rup. é dado pela equação.

 
 
.ult31
.rup31
fR



 
 
 


sen1
sencosc2 3
.rup31
Modelo Constitutivo Hiperbólico
 No ensaio triaxial quando se executa um descarregamento seguido de um novo
carregamento observa-se uma pequena recuperação da deformação, ocasionando
uma deformação permanente, o que representa o comportamento plástico dos
materiais. Esse comportamento do solo é representado pela utilização de módulos
diferentes no carregamento e no descarregamento/recarregamento, cujo módulo
está indicado na figura.
n
a
3
aurur
P
PKE 




 

O valor Kur é uma constante adimensional da
ordem de duas vezes e meia o valor de K e o
valor de n é considerado o mesmo para as
duas fases.
Reproduzido de Bartlett et al. (2011).
81
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Parâmetros apresentadas por Duncan e Chang et al. (1980).

Reproduzido de Gerscovich (2005; UERJ).
Materiais
Categoria dos Materiais – Parâmetros Efetivos-Drenados
Cor Nome Modelo E' (kPa)
 1 - Colúvio Elastoplástico (Efetiva) 26.400
 2 - Solo Laterítico Elastoplástico (Efetiva) 28.800
 3 - Solo Residual Med. Compacto Hiperbólico (Efetiva) Função*
 4 - Solo Residual Compacto Linear Elástico (Efetiva) 54.000
• Prof. Máx.=30m; K=700; n=0,1; K(0)=0,5
• Rf=0,9
• Kur/K =1
*
82
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Materiais
Repetir o procedimento para o material 2
Materiais
83
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Modelo Hiperbólico - Ajuste
3 - Solo Residual Maduro Compacto
Funções de Módulo de Elasticidade
84
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Solo Residual Mad. Compacto
Solo Residual
Mad. Compacto
M
ód
ul
o-
E
 E
fe
tiv
o
(k
P
a)
Tensão efetiva Y (kPa)
55.000
60.000
65.000
70.000
75.000
80.000
0 100 200 300 400 500 600
Funções de Módulo de Elasticidade
Fechar
Materiais
85
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro– D.Sc.
Materiais
Fechar
Aplicar Materiais
Desabilitar
Linear Elástico
Hiperbólico
86
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Aplicar Condições de Contorno

Aplicar Condições de Contorno

87
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Aplicar Condições de Contorno
Executar
88
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Isovalores - Tensões Verticais Totais
Circulo de Mohr
89
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Circulo de Mohr
Plastificação
90
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Nova Análise – Programa Slope
6.1 – Estabilidade Global Tensão Sigma
6.1 - Estabilidade Global Tensão Sigma
91
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Executar
Gráfico FS vs Base da Fatia
92
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
FS vs Base da Fatia
Fa
tor
 de
 es
tab
ilid
ad
e
# Fatia
0
0,2
0,4
0,6
0,8
1
1,2
1,4
1,6
1,8
2
2,2
2,4
2,6
2,8
3
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
Gráfico FS vs Base da Fatia
FSLocal<1
26
FS vs Base da Fatia
Fa
tor
 de
 es
tab
ilid
ad
e
# Fatia
0
0,2
0,4
0,6
0,8
1
1,2
1,4
1,6
1,8
2
2,2
2,4
2,6
2,8
3
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
FSLocal<1
Fatia #8
FS vs Base da Fatia
Fato
r de
estab
ilidad
e
# Fatia
0
0,2
0,4
0,6
0,8
1
1,2
1,4
1,6
1,8
2
2,2
2,4
2,6
2,8
3
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
93
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Nova Análise – Programa Slope
6.2 - Estabilidade Global - Probabilística
6.2 – Estabilidade Global Probabilística
Desmarcar
94
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
6.2 - Estabilidade Global - Probabilística
6.2 - Estabilidade Global - Probabilística
1º
2º
95
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Probabilidade - Gaussiana
FS vs Probabilidade – Exemplo (mesmo σ)
96
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Fatores de Segurança – Lavra a Céu Aberto
Read e Stacey (2009)
Escala Consequências Critério Adotado (Read e Stacey, 2009)
FS mín. Estático FS mín. Dinâmico Probabilidade Máx.
Bancada Baixo a Alto 1,1 Não Avaliado 25 a 50%
Entre rampas Baixa 1,15 a 1,2 1,0 25%
Média 1,2 1,1 20%
Alta 1,2 a 1,3 1,1 10%
Global Baixa 1,2 a 1,3 1,0 15 a 20%
Média 1,3 1,05 5 a 10%
Alta 1,3 a 1,5 1,1 ≤ 5%
 Valores muito elevados de probabilidade. Não aplicáveis em taludes e barragens.
Critério de Aceitação
Barragens
Read e Stacey (2012).
97
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Parâmetros Probabilísticos
𝐷𝑃 = 𝐶𝑜𝑒𝑓. 𝑉𝑎𝑟. 𝑥 𝑀é𝑑𝑖𝑎
𝐷𝑃 = 40% 𝑥 10𝑘𝑃𝑎 = 4𝑘𝑃𝑎
Parâmetros Probabilísticos
𝐷𝑃 = 𝐶𝑜𝑒𝑓. 𝑉𝑎𝑟. 𝑥 𝑀é𝑑𝑖𝑎
𝐷𝑃 = 5% 𝑥 42,9° = 2,1°
Função de densidade de probabilidade
P
ro
ba
bi
lid
ad
e
0
0,05
0,1
0,15
0,2
-2-4-6-8 0 2 4 6 8
98
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Executar
Gráfico de Probabilidade
99
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Função de densidade de probabilidade
Fre
qu
ên
cia
 (%
)
Fator de Segurança
0
2
4
6
8
10
12
14
1,0746 1,1638 1,2530 1,3422 1,4314 1,5206 1,6098 1,6990 1,7882 1,8774
Função de densidade de probabilidade
Frequê
ncia (%
)
Fator de Segurança
0
2
4
6
8
10
12
14
1,04965 1,14225 1,23485 1,32745 1,42005 1,51265 1,60525 1,69785 1,79045 1,88305
Função de densidade de probabilidade
F
r
e
q
u
ê
n
c
i
a

(
%
)
Fator de Segurança
0
2
4
6
8
10
12
14
1,04965 1,14225 1,23485 1,32745 1,42005 1,51265 1,60525 1,69785 1,79045 1,88305
Gráfico de Probabilidade
Gráfico de Probabilidade
100
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Nova Análise – Programa Slope
7.0 – Estabilidade Ampla com Sucção
Fechar
101
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg SilvaRibeiro – D.Sc.
Resistência ao Cisalhamento de Solos Não Saturados
A equação abaixo, proposta por Vanapalli et al. (1996), está implementada
no Slope.
Perfil de Sucção
Fredlund e Rahardjo (1993).
Perfil de sucção mátrica num
talude inclinado de Hong Kong.

A porção inclinada do talude é
coberta por uma camada de solo-
cimento e argamassa de cal para
evitar a infiltração de água no
mesmo.
“Cota da
escavação”.
102
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Sucção
Aplicar Materiais
103
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Executar
Resultado no limite.
Não é o FS mínimo.
Sem Sucção
Com Sucção
104
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Com Sucção Otimizada
1,67
Fator de Segurança
1,67 - 1,77
1,77 - 1,87
1,87 - 1,97
1,97 - 2,07
2,07 - 2,17
2,17 - 2,27
2,27 - 2,37
2,37 - 2,47
2,47 - 2,57
≥ 2,57
Nova Análise – Programa Slope
105
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
8.0 – Estabilidade Global com Sucção
Fechar
Substituir em Análises
.
.
.
.
106
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Substituir em Análises
Substituir em Análises
107
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Executar
1,50
Fator de Segurança
1,50 - 1,60
1,60 - 1,70
1,70 - 1,80
1,80 - 1,90
1,90 - 2,00
2,00 - 2,10
2,10 - 2,20
2,20 - 2,30
2,30 - 2,40
≥ 2,40
Sem Sucção
Com Sucção
1,50
Fator de Segurança
1,50 - 1,60
1,60 - 1,70
1,70 - 1,80
1,80 - 1,90
1,90 - 2,00
2,00 - 2,10
2,10 - 2,20
2,20 - 2,30
2,30 - 2,40
≥ 2,40
108
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Nova Análise – Programa Seep
9.0 – Chuva Variável
109
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
9.0 – Chuva Variável
9.0 – Chuva Variável
Fechar
110
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Unidades
Condições de Contorno – Chuva Variável
111
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Condições de Contorno – Chuva Variável
Abrir o arquivo
Tabela de Pluviometria
Tabela de Pluviometria
Selecione
de 0 a 90
Ctrl + C
112
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Tabela de Pluviometria
Tabela de Pluviometria
Chuva Variável
Fl
ux
o
de
 Á
gu
a
(m
³/d
/m
²)
Tempo (d)
0
0,005
0,01
0,015
0,02
0,025
0,03
0,035
0,04
0,045
0,05
0 10 20 30 40 50 60 70 80 90
113
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Condição de Contorno – Chuva Variável
Fechar
Aplicar Condições de Contorno

114
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Remover Condições de Contorno

Aplicar Condições de Contorno

Área Pavimentada
115
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Executar

Tempo computacional:
2 minutos
Aplicar “Relógio”

116
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Aplicar “Relógio”

Resultados no Tempo

117
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Resultados no Tempo

Resultados no Tempo

118
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Filme

Filme

119
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Nova Análise – Programa Slope
9.1 – Estabilidade Global com Chuva
120
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
9.1 – Estabilidade Global com Chuva
Executar
 28
 24
 3
2

 2
0

 1
61
2

 8

Fator de Segurança
1,34 - 1,44
1,44 - 1,54
1,54 - 1,64
1,64 - 1,74
1,74 - 1,84
1,84 - 1,94
1,94 - 2,04
2,04 - 2,14
2,14 - 2,24
≥ 2,24
 28
 24

32


20


16


12


8

1,34
Fator de Segurança
1,34 - 1,44
1,44 - 1,54
1,54 - 1,64
1,64 - 1,74
1,74 - 1,84
1,84 - 1,94
1,94 - 2,04
2,04 - 2,14
2,14 - 2,24
≥ 2,24
121
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Fator de Segurança vs Tempo
Factor of Safety vs. Time
Fa
to
r d
e
Se
gu
ra
nç
a
Tempo (d)
0,7
0,8
0,9
1
1,1
1,2
1,3
1,4
1,5
0 10 20 30 40 50 60 70 80 90
Fator de Segurança vs Tempo
122
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Fator de Segurança vs Tempo
Nova Análise – Programa Slope
123
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
9.2 – Estabilidade Global – Grades e Raios
9.2 – Estabilidade Global– Grades e Raios
Fechar
124
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Grades e Raios
Grades e Raios
125
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Grades e Raios
Executar
126
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Isolinhas de FS
RETALUDAMENTO
127
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Nova Análise – Programa Seep
Fluxo Permanente no Retaludamento
Fechar
128
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Inserir Pontos
X (m) Y (m)
26,3 19,05
25,3 19,05
31,9 26,188
Dividir Regiões

2º 3º
Pressione ESC após
último ponto
1º
3º
129
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Dividir Regiões

Remover Condições de Contorno

130
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Aplicar Condições de Contorno

Remover Materiais

131
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Nova Análise – Programa Sigma
10.1 – Corte
132
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
10.1 – Corte
10.1 – Corte
Fechar
133
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Remover Materiais

Simulação
acadêmica em etapa
única.
Nova Análise – Programa Slope
134
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
10.2 – Estabilidade Local
Fechar
Aplicar Materiais

135
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Superfície de Pesquisa – Entrada e Saída
Superfície de Pesquisa – Entrada e Saída
136
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Superfície de Pesquisa – Entrada e Saída
A
x=24 B
C
D
x=38
x=28
x=29
Executar

Tempo Comp.
Aprox. 1 minuto
 50
 100
 150
 200
 250
 350
 300
 400
 450
 500
 550
 600
1,79
Fator de Segurança
1,79 - 1,89
1,89 - 1,99
1,99 - 2,09
2,09 - 2,19
2,19 - 2,29
2,29 - 2,39
2,39 - 2,49
2,49 - 2,59
2,59 - 2,69
≥ 2,69
137
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
FS vs Base da Fatia
Fa
tor
 de
 es
tab
ilid
ad
e
# Fatia
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
Gráfico FS vs Base da Fatia
23
FSLocal>1
Mapas de Cores Superfície de Pesquisa

138
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Fator de Segurança
1,78 - 1,88
1,88 - 1,98
1,98 - 2,08
2,08 - 2,18
2,18 - 2,28
2,28 - 2,38
2,38 - 2,48
2,48 - 2,58
2,58 - 2,68
≥ 2,68
Mapas de Cores Superfície de Pesquisa

Fator de Segurança
1,78 - 1,88
1,88 - 1,98
1,98 - 2,08
2,08 - 2,18
2,18 - 2,28
2,28 - 2,38
2,38 -2,48
2,48 - 2,58
2,58 - 2,68
≥ 2,68
 50
 100
 150
 200
 250
 350
 300
 400
 450
 500
 550
 600
1,79
Fator de Segurança
1,79 - 1,89
1,89 - 1,99
1,99 - 2,09
2,09 - 2,19
2,19 - 2,29
2,29 - 2,39
2,39 - 2,49
2,49 - 2,59
2,59 - 2,69
≥ 2,69
Estabilidade Global

 50
 100

 150
 200
 250
 350
 300
 400
 450
 500
 550
 600
1,72
Fator de Segurança
1,72 - 1,82
1,82 - 1,92
1,92 - 2,02
2,02 - 2,12
2,12 - 2,22
2,22 - 2,32
2,32 - 2,42
2,42 - 2,52
2,52 - 2,62
≥ 2,62
139
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
FS vs Base da Fatia
Fa
tor
 de
 es
tab
ilid
ad
e
# Fatia
0,6
0,8
1
1,2
1,4
1,6
1,8
2
2,2
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
Estabilidade Global

FS vs Base da Fatia
Fator
de est
abilida
de
# Fatia
0,6
0,8
1
1,2
1,4
1,6
1,8
2
2,2
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
Deslocamento Final – Prog. Sigma

140
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Deslocamento Final – Prog. Sigma

Ctrl + linha
Deslocamento Final – Prog. Sigma

Deslocamento Vertical
De
slo
ca
me
nto
 Y
 (m
)
X (m)
-0,001
0
0,001
0,002
0,003
0,004
0,005
0,006
0,007
0,008
0 10 20 30 40 50 60 70
141
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
ESTUDOS DE CASO
Estudo de Caso 1 - Processo de Ruptura de Talude
Foto: Pedro Triginelli/G1.
Trincas na fachada do Edifício Vale dos Buritis,
Belo Horizonte. Imagem de julho de 2009
(Google Maps).
142
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Ruptura Progressiva – ... 2009 ... 2012
Ruptura Talude – Queda de Dois Prédios
O colapso efetivamente ocorreu no
dia 10 de janeiro de 2012.
143
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
FS Local
Ruptura Progressiva
Estudo de Caso 2 - Ruptura Progressiva
Corte da 1ª rampa com terreno estável – 1° de julho
144
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Ruptura Progressiva
Prosseguimento da escavação com deslizamento local em 16 de julho.
Ruptura Progressiva
Ruptura global em 19 de julho, 4 dias depois da ruptura local no pé da
escavação.
145
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Ruptura Progressiva
Ruptura lateral ocorrida em 23 de julho, 4 dias depois da ruptura global.
Investigação do Terreno
Investigação inicial.
Investigação depois do deslizamento.
146
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
FS Local
Fa
tor
 de
 S
eg
ur
an
ça
 Lo
ca
l
X (m)
0,8
0,9
1
1,1
1,2
1,3
1,4
1,5
1,6
1,7
1,8
1,9
2
130 135 140 145 150 155 160 165 170 175
1,27
EL 534
EL 544
Estudo de Caso 3
Após dias consecutivos de chuvas amenas e intensas, ocorreu no dia 8 de
março o primeiro deslizamento de terra na base da encosta.


Construções autorizadas em áreas
de alta declividade.
Depois de ocorrido este deslizamento, um processo contínuo de
movimentação translacional em cunha foi registrado.
147
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Estudo de Caso
 A cunha em questão apresentava-se como um bloco rígido de grande
dimensão. Numa avaliação aproximada, a seção da cunha tinha 30 metros
de altura e 100 metros de extensão.

Recapeamento aberto em poucos dias. Recapeamento feito após abertura
das trincas.
Estudo de Caso
Efeito progressivo de destruição de uma
casa localizada na crista do talude
devido ao movimento de ruptura.
148
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Estudo de Caso
Destruição de casas localizadas no pé
do talude.
Fator de Segurança Local
FS Local < 1
Possibilidade de Ruptura Progressiva
Queda gradual de FS em
direção a jusante do talude.
Equilíbrio Limite entre
as fatias 15 e 21.
149
10/03/2018 – Cursos de Modelagem Numérica em Geotecnia
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estabilidade de Encostas Naturais – Slope, Seep e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
FS versus x
GeoFast Geotechnical Modelling - www.geofast.com.br
 Sede:
Rua João Pedro da Silva, 505, Sala 04 - Ouro Preto/MG
contato@geofast.com.br - 31 3552-0011

Centro de Treinamento GeoFast:
Rua Ministro Orozimbo Nonato, 102, Torre A, Sala 2209
Vila da Serra, Nova Lima/Belo Horizonte/MG
