VALIDAÇÃO DE PROCESSOS DE MEDIÇÃO POR COORDENADAS EM
OPERAÇÕES DE CONTROLE DA QUALIDADE

Ademir Linhares de Oliveira 1, André Roberto de Souza 2
1 Fundação CERTI – Centro de Metrologia e Inovação em Processos, Florianópolis, Brasil
2 Centro Federal de Educação Tecnológica de Santa Catarina, Florianópolis, Brasil


Resumo: Este trabalho apresenta um método de validação
de processos de medição que utilizam máquinas de medir
por coordenadas para o controle da qualidades dos produtos,
baseando-se em ensaios experimentais na máquina de medir.
São determinadas as incertezas de medição de todos os
parâmetros de inspeção de um produto controlados em uma
máquina de medir por coordenadas. A comparação das
incertezas obtidas com as incertezas máximas estabelecidas
pela indústria para este produto permite validar num
primeiro momento o processo de medição. Este trabalho
considera os aspectos técnicos importantes para a validação
de um processo de medição por coordenadas e, além disso,
aborda recomendações de onde atuar quando for necessário
baixar suas incertezas de medição, e se há vantagens e
possibilidade de simplificá-lo buscando uma otimização
operacional.
Palavras chave: medição por coordenadas, incerteza de
medição, metrologia dimensional.
1. INTRODUÇÃO
1.1. Processo Produtivo e Processo de Medição
Um processo produtivo está sujeito a uma série de fatores de
influência que definem a sua variabilidade. O controle das
causas principais que influenciam um processo produtivo é
fundamental para a manutenção da qualidade de seus
produtos. A utilização de meios de medição permite
verificar a conformidade desses produtos e obter
informações necessárias para ajustes no processo. A
inspeção com o meio de medição permite separar as peças
não conformes, de tal modo que os requisitos funcionais e
tecnológicos do produto sejam atendidos.

No setor industrial metal-mecânico, a utilização de
máquinas de medir por coordenadas no controle de
processos produtivos vem crescendo bastante no Brasil
desde a última década. As características principais da
medição por coordenadas que justificam este crescimento
são a sua grande flexibilidade em se adequar a diferentes
tarefas de medição e as facilidades de automatização e
informatização, inerentes desta tecnologia [1].

1.2. Fatores de Influência do Processo de Medição
Fatores de influência também agem sobre um processo de
medição, ocasionando a sua variabilidade. Em um processo
de medição por coordenadas existem vários fatores que
influem nos resultados de medição. De uma maneira mais
geral, estes fatores de influência podem ser associados à
máquina de medir, à peça a inspecionar, às condições
ambientais onde se encontra a máquina, aos operadores e
programadores da máquina de medir e aos métodos e
procedimentos de medição. Cada um desses fatores são
subdivididos em vários outros, conforme apresentado na
figura 1 [2].
Ambiente Máquina de medir
Peça
Operador e Estratégia de Medição
Software de medição e
de processamento
Sistema de apalpação
Estrutura da máquina (eixos,
guias, escalas de medição,
mancais, software de controle)
Poeira e umidade
Vibração
Gradientes e flutuações de
temperatura
Rugosidade
Material, massa, tamanho
Erros de forma, tipo de erros de
forma
CAA
Desvio da temperatura de
referência
R
esu
ltad
o
 d
a M
ed
ição
Integridade e Meticulosidade
Número e distribuição dos pontos,
uso de filtros, critérios de avaliação
Configuração de apalpadores
Fixação, alinhamento, força e
velocidade de apalpação, limpeza

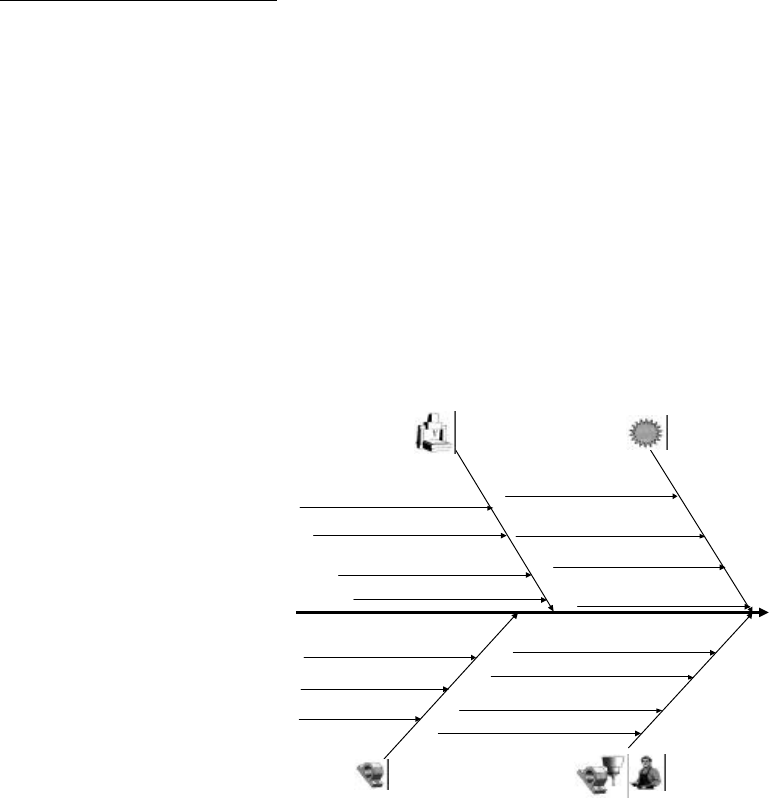

Figura 1. Fatores de influência na medição por coordenadas

A superposição dos diversos fatores de influência define a
variabilidade do processo de medição. O controle dos
fatores de influência que mais contribuem para as variações
de um processo de medição é fundamental para a
manutenção da confiabilidade das medições. O atendimento
às especificações técnicas do produto (busca da
conformidade geométrica) só é passível de demonstração e
verificação através da utilização de processos de medição
adequados [1].
Processos de medição que possuam dispersão ou desvios
sistemáticos relativamente altos em comparação com os
limites de aceitação dos produtos ocasionarão custos
adicionais (diretos ou indiretos) muito elevados, pois
aumentam-se os erros de classificação de conformidade das
peças, e as ações “de melhoria” no processo produtivo são
definidas com base em resultados de medição duvidosos. A
figura 2 apresenta as principais conseqüências quando se
aprova peças não conformes e quando se rejeita peças
conformes [7].
















Fig. 2. Processo de Inspeção com MMCs

No caso específico de um processo cujo controle é realizado
por meio de máquinas de medir por coordenadas, há o
agravante de que muitas vezes o usuário desconhece os pré-
requisitos para uma medição confiável com esta tecnologia,
como por exemplo:
- Entendimento e uso adequado das funções do software da
máquina de medir;
- Capacitação metrológica dos operadores, como subsídio
para minimizar erros de medição;
- Definição de estratégias adequadas de medição, tais como
número e distribuição de pontos, direção de apalpação,
velocidade de medição, etc.;
- Seleção adequada dos apalpadores (diâmetro do sensor,
comprimento e espessura da haste);
- Qualificação prévia dos apalpadores;
- Controle da temperatura ambiente e das peças a medir;
- Máquina instalada em local apropriado e bem ajustada
pelo fabricante;
- Dispositivos de fixação adequados (sem deformar as
peças; reproduzem fielmente o posicionamento das peças
na máquina a cada nova fixação);
- Alinhamento adequado da peça pelo programa de
medição: levando-se em conta elementos funcionais e de
referência da peça;
- Interpretação correta dos desenhos de medição;
- Conhecimento da peça e dos processos de fabricação
envolvidos;
- Manutenção e verificação periódica da máquina;
- Etc.
1.3. Incertezas de um Processo de Medição
É imprescindível conhecer as limitações de um processo de
medição para que se possa agir de forma eficaz sobre seu
processo produtivo. Estas limitações estariam bem definidas
se fossem conhecidas as incertezas do processo de medição
para cada parâmetro de inspeção de um determinado
produto. Entretanto, os métodos atuais de calibração e
verificação de máquinas de medir por coordenadas mais
utilizados não fornecem informações suficientes para se
avaliar as incertezas de medição em tarefas específicas. Para
avaliação dos erros de máquinas de medir por coordenadas,
fabricantes e laboratórios de calibração em geral se baseiam
em normas e diretrizes internacionais de aceitação e
verificação de máquinas de medir, como a ISO 10360-2.
Esta norma, e as normas nacionais similares, não tratam de
calibrações, mas sim de verificações para ensaios bem
definidos como erros para medição de comprimentos,
posição e forma. A aplicação destas normas possibilita a
comparação entre diferentes máquinas de medir e serve
como base para contratos de compra e venda. Por outro
lado, os métodos de calibração que permitem avaliar os
erros de uma máquina de medir para suas inumeráveis
possibilidades de tarefas de medição são, em geral, muito
complexos. O risco de uma avaliação não realista das
incertezas de medição por algum destes métodos é bastante
provável de ocorrer [6]
Por esta razão, foi elaborada recentemente a norma ISO
15530 parte 3, que trata da determinação de incertezas de
medição em máquinas demedir por coordenadas,
utilizando-se peças calibradas. O objetivo desta norma é
fornecer uma técnica experimental para simplificar a
avaliação de incertezas nas medições com máquinas de
medir por coordenadas [11]. Com base nesta norma e na
ferramenta estatística mais importante para monitoramento
de processos, que são as cartas de controle, foi elaborado um
método para validação de processos de medição por
coordenadas em operações de controle da qualidade,
descrito no item 2.
2. MÉTODO DE VALIDAÇÃO PROPOSTO
Uma visão geral do método proposto para validação de
processos de medição por coordenadas é apresentada no
fluxograma da figura 3.
O método de validação pode ser dividido em 3 grandes
partes, mostradas no fluxograma pelas áreas entre as linhas
tracejadas e identificadas como A, B e C. Segue nos
subitens a seguir um esclarecimento mais detalhado de cada
uma dessas áreas.
- Problemas de montagem
- Falha precoce
- Baixo desempenho
- Imagem prejudicada no
 mercado
- Recall de produtos
- Desperdício de material e tempo
- Ações para o controle do processo inadequadas

- Reprovação de lotes inteiros
Peças boas, reprovadas:
Inspeção
Reprovado
Peças ruins,
 aprovadas:
? ? ?
Aprovado
















































































Definição /
documentação
do PMC
Seleção / calibração de uma ou mais
“peças a calibrar” (*)
Execução do ensaio de obtenção
das incertezas (U)
(ISO 15530-3)
Definição das incertezas
máximas (UMáx)
U < UMáx ?
Agir no PMC para baixar U
(ou reavaliar UMáx)
Não
Sim
É vantajoso melhorar a
produtividade do PMC? Sim
Executar ações de otimização
da rapidez do PMC
Não
Implantar as verificações periódicas p/
-PMC: com uma das peças calibradas (*)
-MMC: com padrão geométrico (**)
Ambos estão
estáveis e dentro
dos limites?
Não
Sim
-Manter o acompanhamento contínuo da MMC!
-Manter o acompanhamento contínuo do PMC, enquanto
for necessário!

PMC VALIDADO!
MMC: Ajuste da MMC pelo
fabricante da máquina
PMC: Agir no PMC para melhorar
a estabilidade ou baixar U
Notas:
PMC: Processo de medição por coordenadas
MMC: Máquina de medir por coordenadas
U: Incerteza de medição obtida no ensaio
UMáx: Incerteza máxima especificada
(*): Peças normais da produção a calibrar
(**): Padrões ou peça-padrão com bom acabamento
e calibrados periodicamente

FLUXOGRAMA DE VALIDAÇÃO DE UM PROCESSO DE MEDIÇÃO
POR COORDENADAS (PMC)
A
B
C
Fig. 3. Fluxograma de validação de um processo de medição por coordenadas
2.1. Área A – Avaliação das Incertezas de Medição do
PMC (Processo de Medição por Coordenadas):
O método de avaliação das incertezas de medição do
processo de medição por coordenadas se baseia na norma
ISO 15530-3, e utiliza peças calibradas para simular as
medições reais na máquina de medir. As incertezas de
medição são avaliadas para cada parâmetro de inspeção do
produto. Uma comparação das incertezas obtidas com as
incertezas máximas estabelecidas pela indústria permite
dizer se o processo de medição está validado neste
momento.
2.1.1. Definição / Documentação do PMC:
Para se validar um processo de medição por coordenadas
deve-se, em primeiro lugar, defini-lo e documentá-lo. A
documentação das condições reais do processo de medição
por coordenadas é importante para a padronização das
medições, para o conhecimento das amplitudes de variação
de alguns dos fatores de influência e para a definição de
ações de melhoria no processo de medição.
Deve-se relacionar por exemplo: peça, parâmetros de
inspeção, desenhos e tolerâncias, etapas de fabricação,
máquina de medir por coordenadas, acessórios da máquina
(apalpadores, esfera-padrão, dispositivo de fixação, etc.),
programas de medição CNC (ou passos de medição
manual), posições e orientações das peças no volume da
máquina, condições ambientais em torno da máquina, faixa
de temperatura em que as peças são normalmente medidas,
freqüência e horários em que as medições são realizadas,
operadores encarregados, situações especiais que influem
nas medições, etc.
2.1.2. Seleção e Calibração de Uma ou Mais “Peças a
Calibrar”:
As peças a calibrar devem ser similares às peças reais
inspecionadas com o processo de medição por coordenadas
em avaliação. Estas peças devem cumprir os requisitos de
similaridade colocados na tabela 1, conforme estabelecido
na norma ISO 15530-3 [11].

Tabela 1. Requisitos de similaridade para as peças a calibrar
Parâmetro Requisitos Admissíveis


Dimensão
-acima de 250 mm: até
10 % de variação
-até 250 mm: até 25 mm
de variação


Características geométricas
Ângulos até +/- 5? de variação
Material: dureza, coef. exp.
térmica, elasticidade)
Deveriam ser similares devido às
propriedades funcionais

As peças a calibrar não deveriam ter erros de forma
localizados (como rebarbas, rechupes, deformações, etc.)
próximos aos pontos de medição.
Existe a possibilidade de se utilizar apenas uma única peça
calibrada no ensaio de avaliação das incertezas. Entretanto, a
utilização de mais peças calibradas permite considerar
também a influência da variação do processo produtivo
sobre os resultados de medição. Estas variações se
manifestam nas características das peças (erros de forma,
coeficiente de expansão térmica, na elasticidade, na
plasticidade e na rugosidade). O uso de apenas uma peça
calibrada somente é possível se as variações entre as peças
são conhecidas e pequenas o suficiente para que possam ser
desprezadas, ou se os efeitos das variações das peças no
processo de medição sejam avaliados e adicionados
quadraticamente às incertezas de medição obtidas no ensaio
proposto [11]. Para os casos gerais, recomenda-se o uso de
pelo menos 3 peças calibradas, obtidas de diferentes lotes.
A calibração das peças selecionadas é realizada numa
máquina de medir por coordenadas de referência, do
laboratório de metrologia da própria indústria ou de um
laboratório de calibração externo, na temperatura de 20?C.
A calibração define os valores de referência, com suas
respectivas incertezas, para cada parâmetro de inspeção
destas peças, sendo, portanto, muito importante empregar
estratégias de medição consistentes. As incertezas da
calibração deveriam ser baixas o suficiente para não
contribuir muito no balanço de incertezas do PMC. Uma
relação de até 3 vezes menor que a incerteza do processo de
medição em estudo serve como referência. Entretanto, para
peças com erros de forma elevados, mesmo esta baixa
relação pode não ser atingida. Uma forma de minimizar a
incerteza da calibração é aumentando-se o número de
pontos. A norma ISO 15530-6 pode ser utilizada como um
guia para se avaliar as incertezas na calibração de peças com
máquinas de medir por coordenadas [12].
2.1.3. Definição das Incertezas Máximas (UMáx):
Cada parâmetro de inspeção deve ter associada uma
incerteza máxima admissível pela indústria. A definição
destas incertezas é resultado de uma decisão gerencial
envolvendo principalmente as áreas de projeto, fabricação e
garantia da qualidade. A incerteza máxima é determinada
levando-se em conta a especificação do produto (tolerância
ou erro máximo permissível (MPE)), estudos de CEP,
custos, parâmetros críticos, requisitos da qualidade, etc.
[10]. Para vários destes critérios, foi elaborada uma
ferramenta computacional(figura 4) que define as incertezas
máximas de cada parâmetro de inspeção.





Fig. 4. Ferramenta computacional para definição de UMáx
Com o uso desta ferramenta, as incertezas máximas podem
ser definidas das seguintes formas:
- Relação tolerância / incerteza de medição: definido por
uma relação numérica entre o intervalo de tolerância e a
incerteza de medição.
- Índices de capabilidade de meios de medição (Cg, Cgk):
índices obtidos ou especificados considerando-se a
avaliação de meios de medição através de padrões bem
acabados (com pequenos desvios de forma e rugosidade).
- Número de falhas na inspeção de conformidade das peças:
especifica-se um número admissível de falhas (em ppm)
de classificação incorreta das peças em conformes e não
conformes, que podem ocorrer por culpa do processo de
medição.
- Redução da capabilidade do processo devido ao efeito do
PMC: especifica-se a redução nos índices de capabilidade
do processo produtivo devido ao efeito do processo de
medição.
2.1.4. Execução do Ensaio de Obtenção das Incertezas:
Nos ensaios, as seguintes condições gerais devem ser
seguidas [11]:
- Ensaiar pelo menos 1 peça calibrada (um número maior
permite considerar também o efeito das variações do
processo produtivo no processo de medição);
- Realizar pelo menos 20 ciclos de medição ao todo, e pelo
menos 10 ciclos por peça calibrada (ex.: se são utilizadas
3 peças, então deve-se medir ao todo no mínimo 30 vezes,
10 vezes por peça);
- As medições devem ocorrer ao longo de um dia (se
necessário, em 2 dias);
- Medir todos os parâmetros de inspeção;
- O ensaio de avaliação das incertezas com as peças
calibradas deve ocorrer nas condições mais próximas
possíveis das medições reais, como se uma peça fabricada
estivesse realmente sob inspeção. Os seguintes aspectos
do processo de medição deveriam ser observados:
programa CNC (o mesmo das medições reais),
procedimento de fixação, estratégia de alinhamento,
limpeza, temperatura da peça, tempo de estabilização
térmica, parâmetros de máquina (velocidade de medição e
de deslocamento, aceleração e desaceleração, força de
medição, distância de aproximação), posições e
orientações da peça na mesa da MMC, apalpadores, etc.
Documentar as condições do ensaio para cada ciclo de
medição.
Eventuais contribuições de incertezas que não forem
abrangidas no ensaio, deverão ser consideradas num balanço
de incertezas final.
2.2. Área B – Tomada de Decisões e Ações de Melhoria no
PMC:
As incertezas de medição obtidas com o ensaio segundo a
norma ISO 15530 parte 3 são comparadas com as incertezas
máximas admissíveis para cada parâmetro de inspeção.
Todas as incertezas deveriam ser menores que as incertezas
máximas especificadas.

2.2.1. Agir no PMC para baixar U:
Se as incertezas obtidas são maiores que as incertezas
máximas admissíveis, são necessárias ações para baixar as
incertezas de medição do processo de medição por
coordenadas.
Para uma ação de melhoria eficaz e eficiente sobre o PMC, é
necessário se conhecer suas principais causas de variação
(sistemáticas ou aleatórias). Alguns ensaios recomendados:
a) Ensaio de curto prazo com uma única peça calibrada e
uma única fixação: medir várias vezes, calcular o desvio-
padrão e comparar com o desvio-padrão obtido no ensaio de
avaliação das incertezas do PMC. Se for significativamente
menor, então deve-se avaliar:
- A reprodutibilidade do dispositivo de fixação;
- Variações nas condições ambientais;
- Repetitividade na qualificação dos apalpadores.

b) Ensaio de apalpação: realizado para saber se o cabeçote
indexador e o apalpador estão de acordo com o especificado
pelo fabricante. Podem ser utilizados bloco-padrão, anel-
padrão ou esfera-padrão, até 30 mm de tamanho, conforme
se queira avaliar as incertezas de apalpação 1D, 2D ou 3D,
respectivamente. De uma maneira geral, recomenda-se o uso
de uma esfera-padrão calibrada, diferente daquela utilizada
para qualificar os apalpadores [8].

c) Ensaio para avaliar os erros da MMC: Pode ser necessário
chamar a assistência técnica para ajustar a MMC, caso o
ensaio demonstre que a máquina não atende aos requisitos
especificados pela empresa [8].

d) Ensaios para avaliar erros da MMC em tarefas específicas
de medição: podem ser utilizados padrões para avaliar erros
da máquina de medir em situações específicas. O uso de
padrões permite avaliar os efeitos dos erros da máquina e
ambiente, eliminando a influência dos erros de forma da
peça. Os padrões devem portanto ser similares aos
elementos reais de medição, cuja incerteza da máquina
pretende-se avaliar.

e) Outras ações de melhoria: pequenas mudanças no
processo de medição (estratégias, limpeza, parâmetros da
máquina, apalpadores, alinhamento, fixação, etc.) podem ser
suficientes para se baixar as incertezas para valores
aceitáveis. Algumas dessas mudanças podem ser, por
exemplo:
- Utilizar apalpadores mais curtos e mais espessos;
- Introduzir nos procedimentos de medição a limpeza das
peças, apalpadores, esfera-padrão e dispositivo de fixação;
- Corrigir as tendências (desvios sistemáticos) obtidos do
ensaio de avaliação das incertezas de medição do PMC;
- Aumentar o número de ciclos de medição das peças (usar
a média dos ciclos como valor de medição);
- Aumentar o número de pontos de medição: resulta numa
definição mais exata do mensurando e minimiza a
dispersão do elemento medido;
- Baixar velocidades de medição e deslocamento,
aceleração e desaceleração da máquina (os apalpadores
deverão ser qualificados nas mesmas condições);
- Padronizar o posicionamento da peça na máquina e
realizar o alinhamento CNC;
- Distribuir os pontos de medição em locais adequados na
peça (ex.: pontos afastados das bordas em peças
estampadas, pontos afastados de partes flexíveis de peças
plásticas, etc);
- Distribuir os pontos afastados e de forma simétrica sobre
o elemento da peça a medir. Este procedimento tende a
minimizar os erros de medição;
- Reavaliar as incertezas máximas: em último caso, se não
forem possíveis a realização de ações de melhoria no
processo de medição que reduzam as incertezas de
medição aos valores admissíveis, por limitação técnica ou
devido a custos proibitivos, então não resta alternativa
senão reavaliar os valores especificados das incertezas
máximas. Neste caso, os critérios utilizados para definir as
incertezas máximas não são cumpridos.

2.2.2. É vantajoso melhorar a produtividade do PMC?:
Em muitas situações é importante que o PMC seja rápido e
produtivo operacionalmente. Por exemplo:
- Quando a máquina de medir por coordenadas é utilizada
em regime total de operação ou em determinados períodos
do dia, ocasionando atrasos em outros setores da indústria;
- A indústria prevê aumento da demanda de serviços de
inspeção na máquina de medir por coordenadas, e não há
recursos para aquisição de uma outra máquina;
- São medidas muitas peças na máquina de medir por
coordenadas por dia, logo uma pequena redução no tempo
de medição por peça, resulta numa grande economia de
tempo de máquina. Ex.: 100 peças por dia, 10 minutos por
peça: uma redução de 1 minuto por peça, resulta numa
economia de 100 minutos por dia;
Nesses casos, deve-se analisar a possibilidade de se otimizar
operacionalmente o PMC (válido para máquinas CNC):
1. Verificar o tempo de medição total, procurando identificar
as operações mais demoradas. Estas operações deveriam
ser as primeiras a serem analisadas quanto à possibilidade
de redução de tempo.
2. Otimizar o processo de fixação e alinhamento da peça na
máquina: padronizar a posição e orientação da peça,
conceber uma forma de fixação rápida e repetitiva e
programar um alinhamentoCNC da peça.
3. Reduzir tempos de máquina parada, causados por
exemplo por:
- O operador realiza cálculos para obter os resultados de
medição finais antes de repassá-los adiante;
- A máquina aguarda a impressão de resultados de medição
(automaticamente pelo programa CNC).
- O operador aguarda a estabilização de temperatura da
peça na máquina antes de medi-la;
- Problemas de gerenciamento e organização da rotina de
trabalho (máquina parada em horários de almoço, lanche,
troca de turnos, etc).
4. Reduzir os tempos de fixação das peças: uso de pallets;
5. Racionalizar o programa CNC:
- Programar com uma seqüência contínua de medições, sem
idas e voltas do apalpador;
- Minimizar as indexações angulares dos apalpadores;
- Programar as posições intermediárias do apalpador, tendo
sempre em mente o próximo ponto a ser apalpado;
- Utilizar os recursos de programação off-line (fora da
máquina) do software da máquina.
6. Quanto à escolha dos apalpadores: A troca de apalpadores
requer um certo tempo para ocorrer. Logo, se possível
minimizar as trocas, sem prejudicar a confiabilidade das
medições, então deve-se fazê-lo. O uso de apalpador do
tipo estrela reduz a necessidade de troca de apalpadores!
7. Quanto à alteração de parâmetros de medição da máquina
de medir: (requer uma qualificação dos apalpadores nas
mesmas condições!)
- Aumentar a velocidade de deslocamento e/ou a aceleração
e desaceleração da máquina: a alteração destes parâmetros
modifica as condições dinâmicas da máquina. Não se deve
ultrapassar os limites especificados pelo fabricante, sob
pena de piora na confiabilidade das medições.
- Aumentar a velocidade de medição: corresponde à
velocidade de apalpação da máquina. Deve-se seguir as
recomendações do fabricante. Velocidades muito altas
tendem a aumentar a dispersão dos resultados.
- Reduzir a distância de aproximação: corresponde a
distância que a máquina se desloca com velocidade de
medição, antes de uma apalpação. Distâncias muito
pequenas não são recomendáveis, pois aumentam-se os
erros devido a efeitos dinâmicos da máquina.
- Quanto ao número de pontos de medição: recomenda-se o
número mínimo de pontos que representa bem o
mensurando (compromisso de medir rápido, mas com
qualidade). As máquinas com recursos de scanning
permitem a medição de muitos pontos num tempo
relativamente curto. São apropriadas, portanto, quando se
necessita de informações dos desvios de forma das peças.
- Quanto ao tempo de repetições, discussões e análises:
repete-se freqüentemente medições de peças para
confirmar resultados? Se isto ocorre é porque causas
especiais não conhecidas estão atuando no PMC. Uma
investigação do mesmo é necessária para eliminar ou
minimizar estas variações. Os tempos dispendidos para
repetição de medições, discussões e análises tendem a ser
bastante elevados, além de colocar em cheque a
confiabilidade das medições.
2.3. Área C – Implantação das Verificações Periódicas:
A verificação periódica é realizada para os diferentes
processos de medição por coordenadas da indústria e
também especificamente para a máquina de medir. Ambos
os tipos de verificações diferem entre si pelos objetos
utilizados para a coleta dos dados e pelos seus objetivos,
conforme exposto nos subitens abaixo.
2.3.1. Verificação Periódica do PMC:
Um processo de medição por coordenadas somente recebe o
status de validado se for comprovada a sua estabilidade no
tempo e se os dados se mantêm dentro dos limites
especificados para cada parâmetro de inspeção. O uso de
cartas de controle é fundamental para a observância dessas
condições, bem como para direcionar ações de melhorias
mais consistentes no processo de medição.
Se a indústria tem muitos PMCs ou processos de medição
com muitos parâmetros de inspeção, então sugere-se
selecionar apenas os mais críticos (ex.: processos de
medição cuja dispersão das medições é próxima ao intervalo
de tolerância, processos de medição de peças com requisitos
funcionais vitais para a qualidade do produto final, etc.).
Para cada um desses parâmetros será traçada uma carta de
controle para o monitoramento do processo de medição.
Na fase de implantação da verificação periódica do PMC,
deve-se selecionar uma das peças calibradas como objeto de
referência, definir a freqüência e horários em que os dados
serão coletados, definir e instruir os responsáveis e a forma
de documentação e preenchimento dos dados nas respectivas
cartas de controle.
As análises de cartas de controle realizadas em estudos de
CEP podem ser realizadas de forma análoga para um
processo de medição [3]. Neste caso, os fatores de influência
serão em menor número, mas não menos importantes. O
controle desses fatores de influência é fundamental para a
garantia da qualidade dos produtos.
Para empresas que mantêm monitoramento contínuo de CEP
e verificam periodicamente a máquina de medir, não há
necessidade de verificar continuamente também os
processos de medição. Estes devem ser realizadas até que
demonstrem estar dentro dos limites especificados e
totalmente sob controle, sem a existência de causas especiais
de variação. Os desvios sistemáticos e aleatórios
remanescentes no processo de medição não deveriam
justificar um novo investimento em melhoria.
2.3.2. Verificação Periódica da MMC:
Com o uso, é natural que as máquinas de medir por
coordenadas mudem suas características ao longo do tempo.
Este processo é mais acentuado quando as condições
ambientais (temperatura, vibrações, sujeira) não são
favoráveis. A verificação periódica da máquina permite
prever o momento certo de se chamar a assistência técnica
para o seu ajuste. Desta forma, evita-se que medições
ocorram com a máquina desajustada, cujas implicações
podem custar muito caro. Além disso, economiza-se
quando, analisando-se a carta de controle, fica constatado
que a máquina está dentro do especificado e pode-se
postergar seu ajuste. Entretanto, a manutenção preventiva da
máquina deve ser mantida, para evitar paradas inesperadas
por falta de manutenção.
A máquina de medir por coordenadas deve ser verificada
periodicamente com um padrão genérico e bem acabado
como tetraedro, cubo de esferas, placa-padrão, “ball-bar”,
peças-padrão, padrões escalonados, blocos-padrão, etc.
Recomenda-se a verificação com padrões espaciais ou
planos, para reduzir o tempo de verificação. O padrão
utilizado para verificar a máquina de medir deve ser
calibrado periodicamente.
2.3.3. Ambos estão estáveis e dentro dos limites?
Análise da estabilidade e dos desvios da MMC e do PMC
frente aos limites especificados. A análise dos dados das
cartas de controle (ex. carta das médias e amplitudes) é
realizada avaliando-se por exemplo [3]:
- Pontos além dos limites de controle: presume-se a
ocorrência de uma causa especial de variação, que deve
ser analisada e corrigida de imediato.
- Seqüência de 7 pontos consecutivos em um lado da média
ou 7 pontos consecutivos crescentes ou decrescentes: se
ocorrer na carta de amplitudes, indica alguma mudança no
processo de medição que resultou numa maior ou menor
dispersão das medições, conforme os valores estejam
acima ou abaixo da amplitude média, respectivamente. Se
ocorrer na carta das médias, indica que a tendência do
processo de medição se alterou.
- Padrões não aleatórios óbvios: por exemplo padrões
cíclicos.
2.3.4. Ajustar a MMC / Ações sobre o PMC:
Se a máquina tem uma tendência de sair das especificações,
então deve-se chamar a assistência técnica a fim de ajustá-la.
Se o PMC tem a tendência de sair de suas especificações,
deve-se analisar as causas de imediato e agir sobre o
processo de medição, conforme recomendações no item
2.2.1.
2.3.5. Manter o acompanhamento contínuoda MMC e do
PMC:
O monitoramento contínuo da MMC é um pré-requisito para
que um processo de medição possa ser considerado como
validado. O monitoramento do PMC deve ser realizado
enquanto houver necessidade de se agir sobre o processo de
medição.

3. ANÁLISE COMPARATIVA
O método de validação apresentado neste trabalho considera
aspectos de diversos sistemas de garantia da qualidade já
consagrados, tais como CEP, MSA, R&R, GUM, PUMA,
ensaios de capabilidade de meios de medição (Cg, Cgk),
entre outros, aplicados à avaliação de processos de medição
por coordenadas. O método se aproxima de estudos de CEP
nas etapas de verificação periódica e análise de cartas de
controle para definição de ações de melhoria. Esta parte
também abrange o ensaio de estabilidade previsto num
estudo de MSA. Pode-se dizer que o ensaio de avaliação das
incertezas de medição abrangem os ensaios de R&R e
tendência de um estudo de MSA. O ensaio de linearidade de
um estudo de MSA, entretanto, não é abordado neste
trabalho, por ser desnecessário, uma vez que para cada
processo de medição existirá uma peça de referência
calibrada de dimensões similares às peças a medir [4, 5].
Uma diferença entre o método proposto e os métodos de
avaliação da capabilidade de processos de medição por
coordenadas, através dos índices Cg e Cgk, está na escolha
dos objetos de referência. Este trabalho está baseado na
norma ISO 15530-3, que utiliza peças calibradas com
características similares às peças reais a medir. O uso destas
peças possibilita a consideração dos efeitos do processo
produtivo sobre às incertezas do processo de medição. Em
um estudo de capabilidade, utiliza-se em geral padrões bem
acabados e diferentes das peças a inspecionar. Assim, os
efeitos das peças e estratégias de medição sobre o processo
de medição são desconsiderados na análise de capabilidade.
É por esta razão que estudos de R&R, nas condições reais de
uso, são realizados em conjunto com os ensaios de
capabilidade para uma avaliação mais completa de um
processo de medição. A informação obtida por um ensaio de
capabilidade é útil para se comparar diferentes máquinas de
medir e avaliar o desempenho em condições ótimas [4, 5].
4. CONCLUSÃO
A incerteza dos processos de medição é um parâmetro de
extrema importância para a confiabilidade de qualquer
operação de controle dimensional. É por esta razão que seu
uso está previsto na norma ISO 14253-1, que trata das regras
para comprovação da conformidade de produtos [9]. Na
medição por coordenadas, é bastante comum os usuários
utilizarem a incerteza volumétrica da máquina como
estimativa das incertezas de medição de suas peças [8].
Fazendo isso, correm o risco de utilizar incertezas de
medição não compatíveis com a realidade do processo de
medição.
O método de validação proposto orienta os usuários de
máquinas de medir por coordenadas a documentar as
estratégias de medição utilizadas, definir as incertezas
máximas admissíveis para cada parâmetro de inspeção e
verificar a adequação das incertezas obtidas na máquina em
relação às incertezas máximas. Quando necessário, também
orienta o usuário como otimizar o processo de medição, para
que este atenda às incertezas máximas especificadas. Além
disso, aborda recomendações de onde atuar no processo de
medição se houver vantagem e possibilidade de simplificá-
lo buscando uma otimização operacional. Após a validação
do processo de medição por coordenadas, o usuário é
orientado a realizar verificações periódicas da máquina e do
processo de medição, com intuito de garantir que este
continuará validado com o passar do tempo.
O método proposto está baseado principalmente na norma
internacional ISO 15530-3 e no uso de cartas de controle, o
que possibilita um reconhecimento internacional de
avaliações de processos de medição realizadas por este
método. Desta forma, barreiras técnicas relacionadas à
validação de processos de inspeção com máquinas de medir
por coordenadas são superadas.
REFERÊNCIAS
[1] A. L. Oliveira; A. R. Sousa; A. A. B. Neto, “Influências da
Incerteza da Medição por Coordenadas na Conformidade
Dimensional de Peças Seriadas", ENQUALAB-2002, anais.
[2] A. Weckenmann, B. Gawande, "Koordinatenmesstechnik",
Carl Hanser Verlag München Wien., 1999.
[3] Chrysler Corporation, Ford Motor Company, General
Motors Corporation, "Fundamentos de Controle Estatístico
do Processo (CEP)", 1a Edição Brasileira, 1997.
[4] Dr. E. Dietrich, "Sonderfälle bei der Beurteilung von
Messverfahren", Q-DAS, Versão 2.2 D, maio, 2001.
[5] Dr. E. Dietrich, "Leitfaden zum Fähigkeitsnachweis von
Messsystemen", Q-DAS, Versão 2.1 D/E, dezembro, 1999.
[6] E. Trapet, "La Incertidumbre en Mediciones con MCs",
Unimetrik, Vitoria, 2002.
[7] F. CERTI, "Garantia da Confiabilidade Metrológica na
Medição por Coordenadas", apostila de curso, julho, 2003.
 [8] Norma ISO 10360-2, "Acceptance test and reverification test
for Coordinate Measuring Machines (CMM) – Part 2:
CMMs used for measuring linear dimensions", 2000.
[9] ISO TR 14253-1, "Decision Rules for Proving Conformance
or Non-Conformance with Specifications", ISO GPS, 1998.
[10] ISO TR 14253-2, "Guide to the Estimation of Uncertainty in
GPS Measurement, in Calibration of Measuring Equipment
and in Product Verification", ISO GPS, 1998.
[11] Norma ISO TS 15530-3, "Coordinate Measuring Machines –
Techniques for Evaluation of the Uncertainty of
Measurement–Part 3: Use of Calibrated Workpieces", 2000.
[12] Norma ISO TS 15530-6, "Coordinate Measuring Machines–
Techniques for Evaluation of the Uncertainty of
Measurement–Part 6: Uncertainty Assessment Using Un-
Calibrated Workpieces", setembro, 2000 (em elaboração!).

Autor: Ademir Linhares de Oliveira, Eng., Fundação Centros de
Referência em Tecnologias Inovadoras - CERTI, Rodovia Amaro
Antônio Vieira 2797, A 201 – Itacorubi, 88034-102, Florianópolis,
Brasil, ademirlinhares@hotmail.com
Autor: Prof. André Roberto de Sousa, Dr. Eng., Gerência de
Mecânica do Centro Federal de Educação Tecnológica de Santa
Catarina, Av. Mauro Ramos, 950 - Centro, 88020-300,
Florianópolis - SC. E-mail: asouza@cefetsc.edu.br
