TRELIÇA PRATT COM TABULEIRO INFERIOR - CONCEITOS

Prévia do material em texto

TRELIÇAS
As treliças, ou sistemas triangulados, são estruturas formadas por elementos mais rígidos, intencionalmente indeformáveis, aos quais se dá o nome de barras. Estes elementos encontram-se ligados entre si por articulações/nós que se consideram, no cálculo estrutural, sem qualquer importância de atrito ou outras forças que impedem a livre rotação das barras em relação ao nó. Assim, tratando-se de treliças, as cargas são aplicadas somente nos nós e as barras ficam sujeitas apenas a esforços normais (alinhados segundo o eixo da barra) de tração ou compressão.
As Treliças geralmente são utilizadas em projetos de telhados, pontes, passarelas e outros, podendo se apresentar em diferentes formatos de acordo com a distribuição das barras em prol de vencer vãos de tamanhos variados.
TRELIÇA PRATT
A treliça Pratt é identificada pelos seus elementos diagonais que, com exceção dos extremos laterais e centro, descem e apontam para o centro do vão. Com exceção dos elementos diagonais próximos ao meio, todos os outros estão sujeitos unicamente à tração, enquanto os elementos verticais suportam as forças de compressão. Esse design contribui para que os elementos diagonais possam ser mais finos, fazendo com que o projeto fique mais barato.

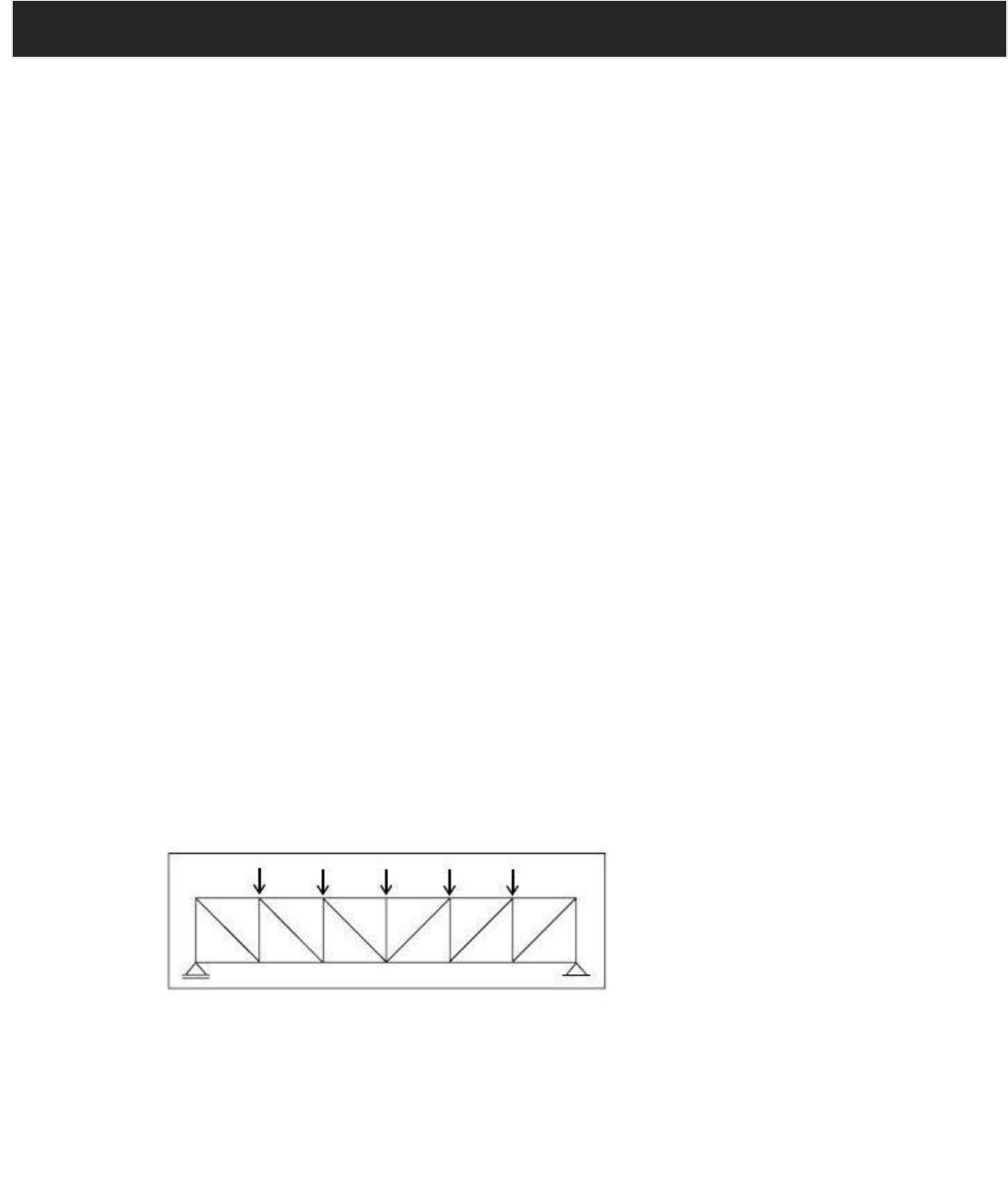

TRELIÇA PRATT COM TABULEIRO INFERIOR
Caracterizada por possuir o tabuleiro apoiado no banzo inferior, além das diagonais externas e montantes comprimidos, e diagonais internas tracionadas.
TRELIÇA PRATT EM ARCO (ARCO TRIARTICULADO)
Quando se apresenta com o tabuleiro inferior, os montantes, que podem ser metálicos sofrem tração e apresenta menor durabilidade, sendo indicado para vãos menores. Contém dois apoios simples nas bases e uma estrutura com articulação entremeada. A forma arqueada é mais utilizada em pontes e passarelas.
TRELIÇA PRATT COM TABULEIRO NO BANZO INFERIOR
Diagonais externas e montantes comprimidos; diagonais internas tracionadas.
TRELIÇA PRATT COM TABULEIRO NO BANZO SUPERIOR
Diagonais tracionadas e montantes comprimidos.
EXEMPLOS:
PASSARELA CASA BIANCHI

SYDNEY HARBOUR BRIDGE
TOWER BRIDGE SOBRE O RIO TAMISA
PONTE SOBRE O RIO MISSISSIPPI
PASSARELA DO FONSECA
NESTLE FACTORY
