5


RETIRANDO O EQUIPAMENTO DA CAIXA

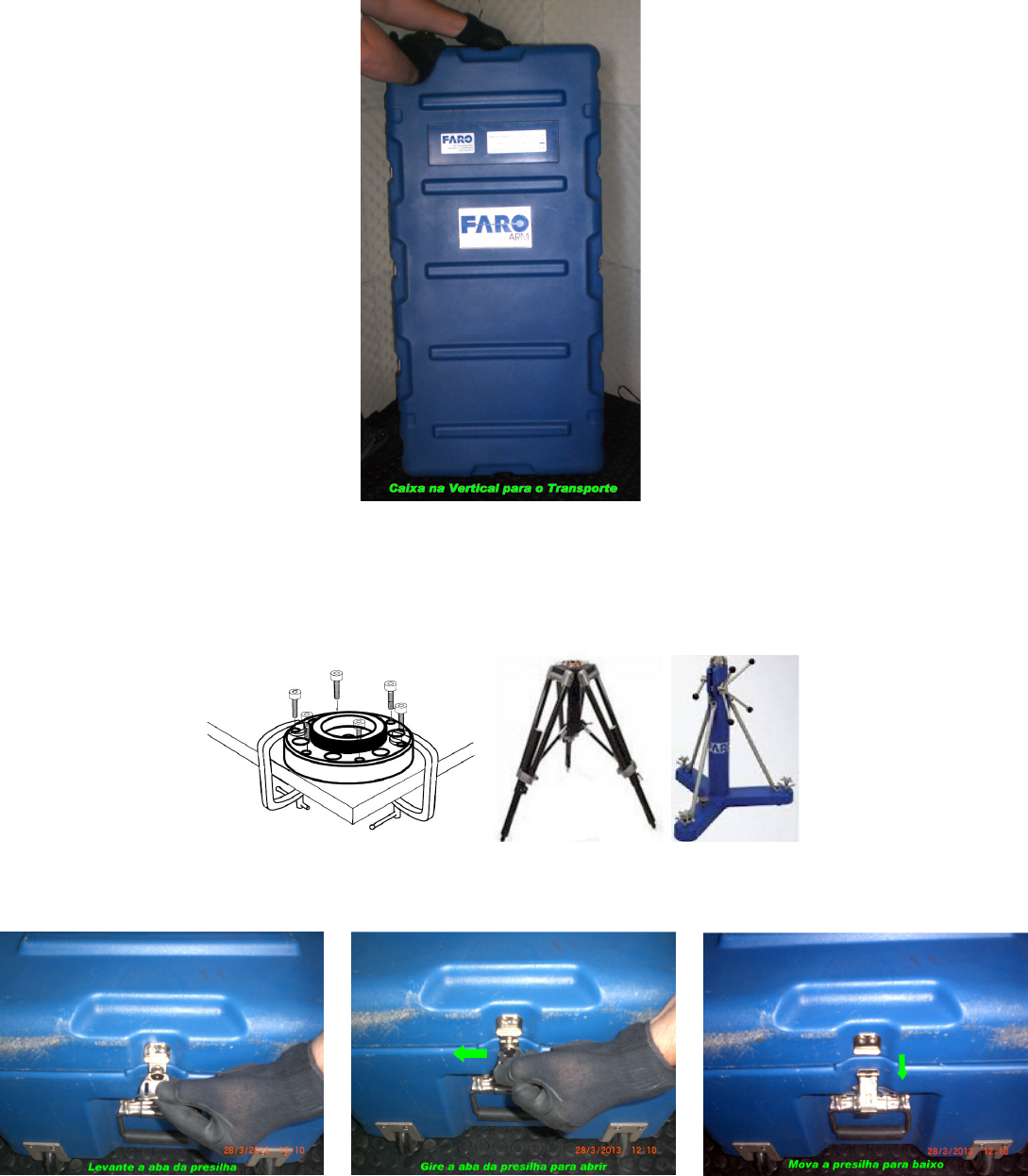

O “Hardcase” que acomoda o equipamento para o transporte, possui rodas o que
possibilitam, transportá-lo como uma mala de viagem, na posição vertical
(Figura 1).











Antes de abrir a caixa é necessário verificar a estabilidade do local para fixação da base
roscada, pois se a mesma não puder oferecer uma estabilidade estática deve-se
considerar trocar o local da fixação, ou se utilizar de grampos, ou, um tripé para isso.




Para a retirá-lo, deve-se primeiramente deitar a caixa e soltar as presilhas externas,
levantando a aba e girando-a. (Figuras 2, 3 e 4)






Fig. 1

Fig. 2

Fig. 4

Fig. 3

6


Feito isso, verifique, se todas as presilhas foram devidamente abertas,
especialmente as das extremidades. (conforme Figura 5).










Abrindo a Caixa, veja se tudo está em ordem (Figuras 6 e 7).
















Fig. 6

Fig. 5


Fig. 7


Inicie a retirada do equipamento por cima,
possíveis torções (Figura 8).
Apoiar a base na caixa deixando o equipamento na vertical (Figura 9).
Encostar o Encoder 6 no 1 e travar a movimentação do equipamento com o Velcro
(Figura 10).









Para deslocar o equipamento da caixa até o local da
articulações, apoiando com o corpo
Rosquear a base somente até enconstar e dar o ap
(aperto manual sem exagero para não danificar o componente














Fig. 8

Fig. 11
Inicie a retirada do equipamento por cima, segurando as articulações para evitar
Apoiar a base na caixa deixando o equipamento na vertical (Figura 9).
o Encoder 6 no 1 e travar a movimentação do equipamento com o Velcro
Para deslocar o equipamento da caixa até o local da fixação, segure na Base e nas
o corpo se necessário (Figura 11).
Rosquear a base somente até enconstar e dar o aperto final com a chave de boca
sem exagero para não danificar o componente) (Figura 12).

Fig. 9

7
segurando as articulações para evitar
Apoiar a base na caixa deixando o equipamento na vertical (Figura 9).
o Encoder 6 no 1 e travar a movimentação do equipamento com o Velcro
fixação, segure na Base e nas
erto final com a chave de boca
(Figura 12).

Fig. 10

Fig. 12


INFORMAÇÕES DA ETIQUETAINFORMAÇÕES DA ETIQUETAINFORMAÇÕES DA ETIQUETAINFORMAÇÕES DA ETIQUETA
O numero de série pode ser encontrado na tampa externa do Hardcase
com os dados de data de fabricação e a incerteza do equipamento.








REDE ELÉTRICA REDE ELÉTRICA REDE ELÉTRICA REDE ELÉTRICA –––– TOMADASTOMADASTOMADASTOMADAS




N-F = 110V
F-T = 110V
T-N = 000V (no máximo 0,6V pois acima disso pode ocorrer a queima do equipamento)

Solução:
Utilizar No Break, Estabilizador, ou, usar na bateria. Pode
peças. Para aterrar as peças –
extremidade do fio no plug terra da tomada na parede, ou diretamente num parafuso
fixado no chão (normalmente nos pilares de sustentação).

Cortar a alimentação Elétrica do equipamento pode causar a queima precoce da
placa eletrônica, portanto, não se deve retirar o equipamento da tomada sem que o
mesmo esteja com uma bateria carregada acoplada e vise

1º Carga da bateria deve levar no mínimo 6 horas, nas demais cargas
sinal luminoso (LED).



Curiosidade!
INFORMAÇÕES DA ETIQUETAINFORMAÇÕES DA ETIQUETAINFORMAÇÕES DA ETIQUETAINFORMAÇÕES DA ETIQUETA
O numero de série pode ser encontrado na tampa externa do Hardcase
com os dados de data de fabricação e a incerteza do equipamento.
TOMADASTOMADASTOMADASTOMADAS
(no máximo 0,6V pois acima disso pode ocorrer a queima do equipamento)
Utilizar No Break, Estabilizador, ou, usar na bateria. Pode-se também aterrar as
– Usar um fio com conector tipo “jacaré” na peça e a outra
extremidade do fio no plug terra da tomada na parede, ou diretamente num parafuso
fixado no chão (normalmente nos pilares de sustentação).
Cortar a alimentação Elétrica do equipamento pode causar a queima precoce da
rônica, portanto, não se deve retirar o equipamento da tomada sem que o
mesmo esteja com uma bateria carregada acoplada e vise
deve levar no mínimo 6 horas, nas demais cargas

Fig. 13

N F
T

N F
T
P08-05-11-08720
P = Modelo do Braço (Platinum)
08 = Tamanho em pés (8 pés** = 2,44 m)
05 = Código para Quantidade de Eixos (7)
11 = Ano de Fabricação (2011)
08720 = RE* do Braço
**1 pé = 0,305 metros
Incerteza do Equipamento:
Ponto único: 0.03 mm
Volumétrico: ± 0.043 mm
Data da Fabricação: 18/01/2011
Data da Calibração: 12/12/2012
8
O numero de série pode ser encontrado na tampa externa do Hardcase juntamente
(no máximo 0,6V pois acima disso pode ocorrer a queima do equipamento)
se também aterrar as
acaré” na peça e a outra
extremidade do fio no plug terra da tomada na parede, ou diretamente num parafuso
Cortar a alimentação Elétrica do equipamento pode causar a queima precoce da
rônica, portanto, não se deve retirar o equipamento da tomada sem que o
mesmo esteja com uma bateria carregada acoplada e vise-versa.
deve levar no mínimo 6 horas, nas demais cargas, orientar-se pelo

= Modelo do Braço (Platinum)
= Tamanho em pés (8 pés** = 2,44 m)
= Código para Quantidade de Eixos (7)
= Ano de Fabricação (2011)
= RE* do Braço
**1 pé = 0,305 metros
Incerteza do Equipamento:
Ponto único: 0.03 mm
Volumétrico: ± 0.043 mm
Data da Fabricação: 18/01/2011
Data da Calibração: 12/12/2012
9


LIGANDO O EQUIPAMENTOLIGANDO O EQUIPAMENTOLIGANDO O EQUIPAMENTOLIGANDO O EQUIPAMENTO






















Para conectar o FaroArm ao computador:
1. Certifique-se de que o equipamento esteja fora da tomada ao conectar os cabos.
2. Conecte o Dongle USB no computador (isso autoriza o funcionamento do CAM2
Measure 10 com uma licença móvel). Se você tiver uma chave de licença
(seqüência numérica), não precisará de um dongle, porém sua licença estará
amarrada ao computador.
3. Conecte o FaroArm ao computador com o cabo USB / Wifi / Bluetooth.
4. Conecte o FaroArm ao cabo da fonte de alimentação.
5. Com a chave liga/desliga, ligue o dispositivo.





















Ao Ligar o Equipamento, as luzes dos
LEDs (próximos aos botões) ficarão piscando e
você deverá aguardar até que o mesmo termine
sua verificação da eletrônica interna e das
conexões com o computador. Ao fim da
Verificação será emitido um sinal sonoro e as
luzes cessarão.


Entre no software (M10)

Software Iniciado:
Entendendo a Estrutura de Trabalho:
























 Ao entrar no software Polyworks
Área de trabalho: Nesta área de Trabalho estão dispost
habilitados conforme as licenças adquiridas.
 Neste caso iremos criar uma área de trabalho chamada “Treinamento”.
 Arquivo => Salvar como...
Feito isso, escolha o módulo (ou Projeto)
“IMInspect Projects”.

Conectando o Equipamento.












1
2
3


Entendendo a Estrutura de Trabalho:
oftware Polyworks é apresentada uma tela da qual chamamos de
Área de trabalho: Nesta área de Trabalho estão dispostas todas as opções de Módulos
habilitados conforme as licenças adquiridas.
Neste caso iremos criar uma área de trabalho chamada“Treinamento”.
Arquivo => Salvar como...
(ou Projeto) com o qual se deseja trabalhar.



Referenciar os 6 (ou 7) eixos (dobrando e girando)

1 – Toolbar
2 – Licenças Instaladas
3 – Área de Trabalho (Espaço de Trabalho)
10
uma tela da qual chamamos de
s todas as opções de Módulos
Neste caso iremos criar uma área de trabalho chamada “Treinamento”.
com o qual se deseja trabalhar. Neste caso o




Referenciar os 6 (ou 7) eixos (dobrando e girando)
Área de Trabalho (Espaço de Trabalho)
11


CALIBRAÇÃO DO APALPADORCALIBRAÇÃO DO APALPADORCALIBRAÇÃO DO APALPADORCALIBRAÇÃO DO APALPADOR










Na Calibração o lado escolhido para “deixar o braço tombado” deve ser o mesmo do
começo ao fim do processo para evitar possíveis erros de cálculo durante a calibração.

Utilize o ícone “Propriedades do Dispositivo”.
 - Configuração de hardware




























A Distância entre a Base do Equipamento e o
Dispositivo de calibração deve ser no mínimo
a metade da extensão total do braço.
(O Dispositivo de Calibração deve estar
contido dentro da área deste raio).

Escolha qual o Tamanho
da Esfera do Apalpador.
(6 mm ou 3 mm)
Escolha qual Método de
Calibração Utilizar
(Compensação do Furo
ou Compensação de
Esfera).



12


Modo de Calibração Orientada (*para desativar, clique no ícone Editar, ao lado do Ø):












Coletará obrigatoriamente 200 pontos por seção (automaticamente) e a movimentação do
Braço deve ser iniciada num Ângulo de ± 5o e finalizada num Ângulo de quase 90o
(Subindo o braço).

Modo de Calibração Sem Orientação:
*Desative a Orientação*















No modo de Calibração sem orientação, os ângulos não necessariamente precisam
seguir os mesmos ângulos da Orientação com Orientação e, o número de pontos
coletados, será o tanto quanto for pressionado o botão verde do braço.
Desta vez a movimentação do Braço deverá ser feita descendo o braço e não
subindo como na Calibração Orientada.










13


Depois de realizada a Calibração Clique em “Exibir Registro” e ative o melhor resultado
obtido.






*O resultado da calibração na coluna “2 Sigma”deve ser menor que o erro de Single Point
do Equipamento. (0.03mm)*

Selecione o Melhor resultado de Calibração e Defina-o como Ativo.

















CONCEITO DOS ELEMENTOS COM PROJEÇÃO E SEM PROJEÇÃO

Elementos 2D:
 Como o próprio nome já diz, elementos 2D são todos aqueles os quais enxergamos
apenas 2 Dimensões, ou seja, que sempre estão planificados num plano de projeção.
 Todo Elemento 2D depende de um Plano de projeção.






 Elementos 3D:
 Como o próprio nome já diz, elementos 3D são todos aqueles os quais enxergamos
as suas 3 Dimensões, ou seja, que nos permite enxergar profundidade, como numa vista
isométrica por exemplo.
 Todo Elemento 3D não depende de um Plano de projeção.






14


Conceito da compensação

 Antes de qualquer coisa, é necessário compreender o conceito de compensação
dos elementos extraídos. Em toda máquina de medição manual, é necessário
compensar o elemento, para que assim o software interprete se o elemento extraído é
interno ou externo e, para compensar o raio do apalpador nas medições.






















 Para a correta compensação dos elementos geométricos extraídos, após a coleta
dos pontos que formarão este elemento geométrico, você deve “AFASTAR” o
apalpador na direção da normal (90º) da superfície apalpada, ou seja: para cada ponto
tocado na peça, deve-se manter o apalpador em contato com a peça e apertar o botão
verde do Equipamento. Após o último ponto coletado, você deve afastar o apalpador
perpendicularmente à superfície tocada (± 20mm de distância da superfície) e apertar o
botão vermelho (conforme a ilustração acima).
 Para cada tipo de elemento geométrico extraído há uma seqüência e uma
quantidade mínima de pontos coletados.














15


Elementos com Plano de Projeção
Elemento Geométrico Vista Superior / Medição Interna
Vista Lateral / Medição
Externa Vista Isométrica





























Ponto SEM
Compensação































16


Elementos sem plano de projeção
Elemento
Geométrico
Vista Superior / Vista Lateral
/ Medição Interna
Vista Lateral / Medição
Externa Vista Isométrica






















Medição através da coleta de dados de uma Nuvem de Pontos numa superfície.



Medir Elementos Geométricos
 Este tipo de Equipamento, por se tratar de uma máquina manual de medição por
Coordenadas, precisa compensar a direção do vetor, para que o software compense o
valor do raio do apalpador e com base nisso e nas coordenadas espaciais de cada ponto,
se o elemento medido é externo, ou interno por exemplo.
 Esta compensação deve ser feita na Normal da Superfície, perpendicular ao ponto
coletado, ou, dependendo do elemento geométrico extraído, no centro desse elemento.
Para que os elementos geométricos sejam extraídos corretamente é importante que se
faça a correta distribuição dos pontos e a sua respectiva compensação.
























17


TEORIA DO SISTEMA DE COORDENADAS
(Travar os 6 graus de liberdade)








� Nivelamento (plano) ³
� Alinhamento (linha) ²
� Origem (ponto) ¹

Vejamos a seguir alguns exemplos dos alinhamentos mais utilizados:

Menu Alinhamentos
(Criando um sistema de coordenadas)

Ex. 1 – Alinhamento Plano / Linha / Ponto - (Aba Básico)






























Regra da mão esquerda



Medir Plano
Plano
Origem: plano 1 –med. -
Destino: +XY (plano de Projeção)

Eixo
Origem: vetor 1 –med. -
Destino: +X (eixo de alinhamento)

Ponto de Centro
Origem: pontos 1 –med. -
Destino: (Ponto personalizado)

Medir Vetor

Medir Ponto
Para o Software a peça (ou os elementos
geométricos medidos estão soltos no espaço
(flutuando / orbitando), para isso devemos travar os
seis graus de liberdade, para que assim as
coordenadas medidas estejam alinhadas conforme o
desenho do projeto.

Vá até o Menu Alinhamentos e escolha Plano, Eixo e Ponto de Centro:

18















Ex. 2 – Alinhamento Plano / Linha / Linha / Ponto de Intersecção
M = Plano M = Medir
M = Linha C = Construir
M = Linha
C = Ponto de intersecção



































Selecione o 1º
Vetor e,com a
tecla Ctrl
pressionada
selecione o 2º
Vetor.
Clique no ícone do
Ponto e altere o
Método de criação
Método: “A partir
da Intersecção”
Submétodo: 2
vetores


19


Ex. 3 – Alinhamento Plano / Circulo / Circulo (Aba Avançado)
M = Plano
M = Circulo (2x)

















































Escolha os elementos
pernitentes a cada tipo de
Entidade para alinhar a peça.
Atente-se para a sequencia
na escolha dos elementos e
no sentido dos eixos de
coordenadas.
O resultado deverá se
parecer com o da imagem
abaixo.


20



Ex. 4 – Alinhamento Offset
Trava coordenada X acumula o erro na coordenada Y
M = Plano A
M = Circulo B e Circulo Inclinado (Conforme desenho)
C = Linha a partir de Objetos













































Considerando que o Circulo 1 (B) seja o
circulo de Origem (0.000) então no Circulo
2 (Inclinado) digite o valor da coordenada X
(35.000) conforme o desenho.
Após a construção da Linha a mesma
deve se parecer com a imagem a
baixo. Agora esta linha será utilizada
como rotação planar para o
alinhamento.
io




Depois de feito o Alinhamento o mesmo deverá se
parecer com a imagem acima. Note que o valor de X
agora está conforme o Desenho e, o erro está
acumulado na coordenada Y.
21



Ex. 5 – Alinhamento Offset
Trava coordenada Y acumula o erro na coordenada X
M = Plano A
M = Circulo B e Circulo Inclinado (Conforme desenho)
C = Linha a partir de Objetos













































Considerando que o Circulo 1 (B) seja o
circulo de Origem (0.000) então no Circulo
2 (Inclinado) digite o valor da coordenada Y
(15.000) conforme o desenho.
Após a construção da Linha a mesma
deve se parecer com a imagem a
baixo. Agora esta linha será utilizada
como rotação planar para o
alinhamento.



Depois de feito o Alinhamento o mesmo deverá se
parecer com a imagem acima. Note que o valor de Y
agora está conforme o Desenho e, o erro está
acumulado na coordenada X.

22


Ex. 6 – Alinhamento por Rotação (Alinhamento Offset)
Trava Ângulo e Distribui o erro nas coordenadas X e Y
M = Plano A
M = Circulo B e Circulo Inclinado (Conforme desenho)
Marcar a opção ROTAÇÃO e inserir o ângulo














































Fazer Pré Alinhamento.




23


Ex. 7 – Alinhamento por Translação (Deslocamento)
M = Plano
M = Circulo
M = Linha
Marcar a opção DESLOCAMENTO e inserir as coordenadas de translação
















































Primeiramente crie um Alinhamento que respeite
as direções do Sistema de coordenadas que se
deseja obter para que o deslocamento
acompanhe estas direções.
Com o Botão direito do mouse, clique em “Seção
de Apalpação” na árvore de elementos (lado
esquerdo do Software), em seguida em “Alinhar”
e em Manual para mostrar a janela acima. Insira
os valores de X Y e Z com os sinais invertidos
aos do desenho. Essas coordenadas deslocarão
a Origem do Sistema.
24


Ex. 8 – Alinhamento por 3 Planos
M = Plano (3x)


















































Primeiramente meça os 3 planos.
O Resultado do alinhamento deverá se parecer com a imagem acima.



Escolha os planos e em seguida o vetor
normal correspondente de cada um.
25


Ex. 9 – Nivelamento por Eixo (Cilindros, Cones, Tubos, etc.)
M = Cilindro
M = Plano
M = Vetor
C = Ponto de Intersecção














































[1]

[5]
Após medidos os elementos necessários [1], clique no Sistema de Coordenadas [2] e insira os
elementos conforme a sequência mostrada [3]. Caso necessário, clique nas setas ao redor dos
eixos [4] para ajustar sua orientação conforme desenho [5].
O Resultado do alinhamento deverá se parecer com a imagem acima.

[3]

[4]

[2]
26


Ex. 10 – Alinhamento de Superfície aleatória por Melhor Ajuste (Best Fit)
M = Pontos de Superfície (6x)


















































No ícone dos Alinhamentos clique em “Alinhamento
dos Pontos de Superfície”
Na Janela seguinte, escolha ancorar e clique nas
faces do Modelo CAD respeitando a regra dos 6
graus de liberdade.

Depois de identificados os pontos, automaticamente o
software habilita a apalpação dos pontos.
Observe os Erros do Encaixe e verifique se estão dentro
do critério de aceitação (tolerâncias do projeto) e
perceba que agora a peça está alinhada conforme os
pontos da superfície.





Feita a apalpação dos pontos, o software utiliza os
dados coletados e alinha a peça com esses pontos.
27


RPS RPS RPS RPS ---- ENTENDENDO O CONCEITOENTENDENDO O CONCEITOENTENDENDO O CONCEITOENTENDENDO O CONCEITO

 Antes de qualquer coisa, é importante entender o que vem a ser um RPS
(Reference Point System). O RPS nasceu entre as décadas de 80 e 90 no setor
automotivo, pois até então havia inúmeros problemas de montagem e conseqüentes
reclamações de clientes. Primeiramente é preciso entender que nessa época cada parte
(ou peça) do veículo era produzida com sua própria Origem de desenho (ponto de partida
das cotas) e normalmente seguiam uma orientação ortogonal de alinhamento (pois cada
desenho era pensado individualmente e não como um conjunto). Os engenheiros da época
perceberam que o problema era justamente o de não conseguirem simular a posição real
de cada parte (posição da peça montada) no veículo. Questão: Como fazer para simular
a “POSIÇÃO CARRO” nas peças? Se pararmos pra pensar ao retirarmos as peças uma
a uma para analisar somente uma única peça, esta estaria estática numa posição
tridimensional no espaço, ou pelo menos numa posição não muito convencional para
época. Solução: Travar os “6 Graus de Liberdade” através de uma simulação de
montagem. Em outras palavras os Engenheiros resolveram o problema inserindo os
valores nominais dos “pontos de apoio” de uma peça qualquer.
 Isso foi um avanço tremendo para a época, uma verdadeira revolução no modo
de se pensar, produzir e principalmente de se verificar e atestar o que se está fabricando,
tanto que se tornou praticamente uma lei para qualquertipo de montagem precisa, como
aviões, navios, trens, satélites, dispositivos de fixação e projetos em geral.
 Atualmente a maioria dos softwares de medição possui esta “Opção de
Alinhamento” que em poucas palavras, nada mais é do que criar um alinhamento através
de pontos “soltos” no espaço, daí o nome, Sistema de Referenciamento por Pontos.
 Devemos pensar da seguinte maneira: Quais Coordenadas de cada ponto são
importantes para que se travem os 6 Graus de Liberdade?
 3 Pontos para Z (Plano - Nivelamento ou Rotação Espacial)
 2 Pontos para X (Linha - Alinhamento ou Rotação Planar)
 1 Ponto para XYZ (Ponto - Ponto de Origem)






















O Software calcula o “Encaixe” do RPS comparando os
Nominais com os Medidos.
C 1C 1C 1C 1
C 2C 2C 2C 2
C 3C 3C 3C 3
Fluxo do Raciocínio
Círculos X Y Z
C 1 Sim Sim Sim
C 2 Sim Não Sim
C 3 Não Não Sim


Transportando para o Software (1=Sim / 0=Não)
Círculos X Y Z
C 1 � � �
C 2 � 0 �
C 3 0 0 �

C 1C 1C 1C 1
C 2C 2C 2C 2
C 3C 3C 3C 3

28


Ex. 11 – Alinhamento RPS
M = Plano (3x)
M = Circulo (3x)


















































A primeira coisa que se deve fazer é definir as nominais de
cada elemento geométrico (neste caso, para cada círculo).
Selecione o Círculo e com o botão direito do mouse escolha
“Definir a nominal...”
Na janela seguinte insira as nominais numericamente.




Meça 1 Plano e 1
Círculo
Para cada
componente do
RPS
Com todas as Nominais já definidas verifique se não se
esqueceu de nenhuma nominal, expandindo cada elemento.
A definição dessas nominais é necessária para a criação
dos Pontos de Referência padrão, que será o link entre a
posição nominal (Posição do desenho – como a posição
carro, por exemplo) e os valores medidos (posição peça)
necessários para o alinhamento RPS.
29























































Feita a verificação, crie os Pontos
de Referência, definindo as direções
do alinhamento conforme a tabela.
Vá em: Alinhamentos => Criar
Pontos de Referência Padrão
(conforme imagem ao lado).



Transportando para o Software (1=Sim / 0=Não)
Círculos X Y Z
C 1 � � �
C 2 � 0 �
C 3 0 � �



Após criar os PRs (Pontos de
Referência) Devemos alinhá-los. Para
isso vá em: Alinhamentos =>
Alinhamento dos Pontos de
Referencia de apalpação (acima). Na
janela seguinte clique em iniciar.
Feito isso, o software irá encaixar a
peça respeitando as Direções de
Alinhamento (nível de importância
para o travamento dos 6 graus de
liberdade).
Os desvios do alinhamento após o
RPS realizado estão ligados
diretamente à variação da diferença
entre os valores Nominais e os valores
medidos.
Esse exemplo se limita apenas a 3
pontos para o RPS, porém essa é a
quantidade mínima necessária. Nada
impede que sejam usados mais
pontos, desde que sejam coerentes e
respeitem as regras do RPS.
Normalmente quanto mais pontos de
referência, maior a possibilidade de se
ter maiores desvios de alinhamento.

30


Ex. 12 OPÇÕES DE EXIBIÇÃO







(1)- Comportamento dos Botões do Mouse
(2)- Vistas Padrão (Planares [+XY / +ZY / +ZX / -XY / -ZY / -ZX])
(3)- Vista Normal à Superfície
(4)- Centralizar em Todos os Objetos / Centralizar em todos os Objetos Selecionados
(5)- Visibilidade do Objeto: Referências/Dados/Entidades
Geométricas/Seções/Curvas/Ferramentas
(6)- Opções de Exibição do Objeto...
(7)- Opções de Exibição da Cena 3D (área gráfica do Software)...
(8)- Ocultar Mapa de Cores / Anotações do Mapa de Cores / Opções do Mapa de Cores
(9)- Arrastar as Anotações




DISTÂNCIAS

Nesta parte do treinamento trabalharemos a medição de distâncias. Podemos considerar
que em metrologia a maneira correta de medição de distância é feita por meio de
elementos pontuais (círculos, pontos, esferas). Elementos como plano e cilindros devem
ser evitados.

Ex. 13 Distância entre 2 círculos.
M = Plano (1x)
M = Circulo (4x)
C = Criar entidades Distância...

Após medir os 4 círculos selecione os elementos desejados na árvore.















Selecionar os
recursos
desejados para
calculo da
distância e clicar
em Criar.


1111 2222 3333 4444 5555 6666 7777 8888 9999





31


ÂNGULOS
Ex14. Ângulo entre duas retas
Ir em menu Construir � Ângulo a partir de elementos
M = Plano (1x)
M = Linha (1x)
M = Círculo (2x)
C = Criar Entidades Ângulo...































Ex 15. Ângulo entre dois Planos
M = Plano (2x)
C = Criar Entidades Ângulo...









Selecionar Vetores para a
construção do ângulo
Caso o quadrante do ângulo calculado não seja
satisfatório (complementar ao invés do suplementar e
vice-versa) podemos inverter vetores dos recursos linha
e obter novos quadrantes de linha calculados clicando
com o botão direito na linha� Editar �Inverter vetor












32


CONSTRUÇÕES

 Uma das coisas mais importantes e desafiantes na medição tridimensional é
conseguirmos avaliar qual construção entre recursos que devemos fazer, tendo o desenho
mecânico como base.
 Como raciocínio lógico devemos inicialmente avaliar qual recurso queremos
construir (ponto, linha, plano, etc.). No Polyworks as Construções ficam dentro das opções
de cada elemento (ou entidade), sendo assim, basta escolher o elemento desejado e o
melhor método para a construção do elemento teórico.














Ex 16. Construção de uma Elipse por intersecção (Plano e Cilindro)
M = Cilindro
M = Plano
C = Elipse






























Meça um cilindro e o plano
inclinado.
Selecione os dois
elementos na árvore.
Escolha...
Método: A partir de Objetos
Submétodo: Plano & cilindros
Trabalhe a visualização CAD para enxergar melhor a intersecção
recém-criada.
Ø Maior: 49.69
Ø Menor: 33.822
33


Ex. 17 Construção de ponto por intersecção (usando 3 planos):
M = Plano (3x)
C = Ponto a partir da Intersecção
















Ex. 18 Criação de uma linha a partir da intersecção de 2 planos:
M = Plano (3x)
C = Vetor A partir da Intersecção
Crie um Sistema de Coordenadas por 3 planos...
Clique no ícone do Vetor. Método: A partir da Intersecção. Submétodo: 2 planos.














NOMINAISNOMINAISNOMINAISNOMINAIS
 As Nominais, são elementos introduzidos no programa de 3 formas diferentes no
Polyworks:
1 – Simplesmente Digitando nos campos nominais da tabela de Resultados (Janela
de “Controles de Entidades”)
2 – Através do Método “Numericamente”, onde serão informados ao software todas
as informações pertinentesao elemento geométrico escolhido.
3 – Extraindo-as do Modelo CAD (Veja Medição com CAD mais a frente...).

 Nesta parte do treinamento veremos as duas primeiras opções, já que a última,
veremos mais a frente quando tratarmos do uso dos modelos CAD nas medições.

Selecionar planos que serão usados no cálculo (Planos 1, 2 e 3), clicar no ícone do Ponto.
Método: A partir da intersecção
Submétodo: 3 Planos
clicar em “Criar”.







34


Controles de Entidades
 Esta Janela possui os resultados de medição, tanto os valores Nominais, quanto
os valores medidos. No exemplo abaixo temos somente valores na coluna “Nominal”, pois
se trata de um elemento geométrico criado apenas numericamente.




















Esta Janela funciona quase como uma planilha do Microsoft Excel. Para inserir a Nominal
(conforme a cota do desenho), basta clicar duas vezes na célula da cota a qual se deseja avaliar e digitar
o valor nominal dessa cota.
Com o Modelo CAD os Nominais se associarão automaticamente, podendo ser corrigidos se
necessário.


35


Ex. 19 – Criando um elemento numericamente (Nominal)
 Através do Método: Numericamente, podemos inserir recursos nominais via teclado,
digitando “numericamente” todas as informações necessárias para a criação de um
elemento geométrico no software.



Insira os valores nos campos e
clique em Criar. Observe que
os dados do vetor do elemento
geométrico são solicitados.
Neste caso, o vetor planar
Normal (Eixo) e o vetor do
comprimento do elemento
(Orientação do Comprimento).
Com a mudança do vetor do
“Eixo” de i para j rotacionou o
elemento em 90º
Neste caso a mudança da
Orientação do Comprimento de i
para j rotacionou o elemento
em 90º mudando o seu plano de
projeção de XY para ZY. A
mudança nos vetores i e k no
“Eixo” rotacionou o elemento
em 45º
X = 60
Y = 49,50
Ø 9,00
25,00

36


TOLERÂNCIASTOLERÂNCIASTOLERÂNCIASTOLERÂNCIAS
Ex. 21
 Assim como a primeira opção de inserção das nominais as tolerâncias podem ser
modificadas alterando os seus valores na Janela de Informações do Recurso.











 Também podemos definir tolerâncias de ajuste conforme as normas ISO 286-
1/286-2 e ABNT-NBR6158.









Internos / Furos Externos / Pinos


ETIQUETASETIQUETASETIQUETASETIQUETAS (Anotações)(Anotações)(Anotações)(Anotações)
Ex. 22
 As identificações gráficas do software são feitas através de Etiquetas,
etiquetas são apresentadas automaticamente pelo Polyworks

O Software possui
padronizadas, das quais
Para manipular as etiquetas, clique no
ícone em destaque.
Para ver quais informações são
apresentadas pelo software em cada tipo
de etiqueta, clique em configurações.

(Anotações)(Anotações)(Anotações)(Anotações)
As identificações gráficas do software são feitas através de Etiquetas,
etiquetas são apresentadas automaticamente pelo Polyworks.
O Software possui vários tipos de Etiquetas
padronizadas, das quais podemos verificar nas
configurações do software.
Para manipular as etiquetas, clique no
Para ver quais informações são
apresentadas pelo software em cada tipo
de etiqueta, clique em configurações.



37
As identificações gráficas do software são feitas através de Etiquetas, essas




39


DESPOLUIRDESPOLUIRDESPOLUIRDESPOLUIR
Ex. 23

 Quando falamos em “Despoluir” estamos querendo dizer retirar as informações
desnecessárias “limpando” o relatório da medição, tornando-o mais claro e objetivo.



Relatório “Poluído”

Relatório “Despoluído”

Etiqueta “Poluída”

Etiqueta “Despoluída”
As “Marcações” implicam diretamente nas informações exibidas pelas etiquetas, ou seja, quando
“despoluímos” as informações do relatório, também despoluímos as etiquetas.
40


RELATÓRIORELATÓRIORELATÓRIORELATÓRIO
Ex. 24
 O relatório do Polyworks visa atender as exigências dos Clientes evidenciando o
máximo de dados disponíveis.
 Para isso. É preciso definir as tabelas com as informações desejadas e as imagens
referentes à essas tabelas.
 Este relatório tem um funcionamento parecido com o do Microsoft Powerpoint.











































41


Menu do Relatório:







(1)- Arquivo – Novo/Abrir/Salvar
(2)- Impressão – Imprimir (papel)/Exportar em PDF
(3)- Edição – Copiar/Recortar/Colar
(4)- Undo - Redo – Desfazer ou repetir o último comando
(5)- Zoom – Porcentagem de ampliação do Zoom para o relatório
(6)- Alinhamento do Objeto – Alinhar objetos na página
(7)- Ordem do Objeto – Trazer para frente / enviar para trás
(8)- Fonte – Tipos e tamanhos das fontes para o relatório
(9)- Formatação do Texto – Negrito/Itálico/Sublinhado/Alinhamento do texto

































1 2 3 4 5 6 7 8 9
42




OBJETIOBJETIOBJETIOBJETIVOVOVOVO







EXERCÍCIOSEXERCÍCIOSEXERCÍCIOSEXERCÍCIOS
Ex. 25
A seguir 02 Exercícios propostos.

Exercício 01 - Verificar Concentricidade entre Placa e Furação:
M = Plano (1x)
M = Vetor (4x)
M = Círculo (4x)
C = Círculo a partir de objetos (entre os 4 Círculos medidos)
C = Vetor a partir de Objetos (ângulos e bisseção) (2x)
C = Ponto com base na Intersecção (entre as linhas de bisseção)
Comparar as coordenadas do Circulo de Melhor Ajuste e o Ponto das Bisseções
- Renomear Recursos
- Digitar Nominais
- Digitar Tolerâncias
- Despoluir
- Exibir Etiquetas
- Gerar Relatório (Planicidade/Coordenadas dos furos, pontos e centros)
- Exportar em PDF















Passo 1
Análise crítica do Desenho / Peça
Definir Sistema de Coordenadas
Identificar cotas para a Medição (boletado)
Passo 2
Medir recursos para o Sistema de Coordenadas no software
Construir Comprimentos
Construir Ângulos
Aplicar GD&T
Passo 3
Renomear Recursos
Inserir Nominais
Inserir Tolerâncias
Definir o que aparecerá no relatório
Habilitar Etiquetas
Passo 4
Gerar Relatório
Salvar Relatório

Meça os Elementos.

Selecione os Vetores.

Método: A partir de objetos.
Submétodo: Bissetriz de um
ângulo entre 2 vetores.
43
































Construa um ponto de Intersecção
entre os dois vetores de Bisseção
e Crie um Alinhamento com a
origem nele.


Selecione os Círculos na Árvore e crie um Circulo entre os
centros. A diferença encontrada será a concentricidade.




Exercício 02
M = Plano (3x)
M = Linha (3x)
M = Círculo (2x)
M = Oblongo (2x)
M = Elipse
C = Ângulo entre Recursos
C = Ponto com base na Intersecção (2x)
C = Comprimento a partir de Recursos
Confrontar as coordenadas da medição com o Desenho
- Digitar Nominais
- Digitar Tolerâncias
- Despoluir
- Exibir Etiquetas
- Gerar Relatório (Ângulo/ Comprimento/
- Exportar em PDF
C = Ponto com base na Intersecção (2x)
Comprimento a partir de Recursos
coordenadas da medição com o Desenho
Comprimento/Coordenadas dos furos [elipsee oblongos])
44
[elipse e oblongos])


45


Ex. 26 Ex. 26 Ex. 26 Ex. 26 ---- TECLAS DE ATALHOTECLAS DE ATALHOTECLAS DE ATALHOTECLAS DE ATALHO e MOUSEe MOUSEe MOUSEe MOUSE

Clicando com o botão direito do Mouse, clique em “Personalizar...”
Em seguida se abrirá uma janela, onde é possível ver as teclas já definidas conforme a
função e definir novas teclas de atalho para os comandos que ainda não as possuem.
























As teclas de atalho mais utilizadas são:










Teclas de Atalho do Teclado Uso do Mouse
Shift+F1 +X (Vista ZY) Botão Direito Zoom + -
Shift+F2 -X (Vista ZY) Botão do Meio Mover/Ocultar
Shift+F3 +Y (Vista ZX) Botão Esquerdo Rotacionar
Shift+F4 -Y (Vista ZX) Shift+Botão Esquerdo Rot. Vetor
Shift+F5 +Z (Vista XY)
Shift+F6 -Z (Vista XY)
Shift+F9 Normal (Vista normal à Superfície)
Shift+Del Exclui entidade/Objeto
Barra de Espaço Alterna Modo de Visualização / Seleção


46


GD&T GD&T GD&T GD&T –––– CONCEITO CONCEITO CONCEITO CONCEITO eeee APLICAÇÃOAPLICAÇÃOAPLICAÇÃOAPLICAÇÃO

 Quando tratamos de GD&T, estamos falando diretamente na ASME 14.5Y – 2009,
pois é a norma Internacional que rege todas as regras do Toleranciamento Dimensional e
Geométrico. Primeiramente há algumas informações que precisamos destacar para
entender como o Polyworks trabalha, desde a interpretação dos desenhos à cotagem
disposta no projeto.

Exemplos de Tipos de Cota.
Cotas Símbolo Relatório
Básico 50 Cota Básica (Dimensão Garantida pelo resultado da Posição Verdadeira)
Referência (50) Referência (Garantida pela Manufatura da Matéria-Prima ou Item Manufaturado em Questão) * Não precisa ser controlada *
Especial S 50 Cota Chave (Dimensão Controlada em 100% das peças do lote)

Interpretando o Desenho.


































Referências (Datum’s)
Modificador (Máxima Condição de Material)
Tamanho do Campo, ou Zona de Tolerância
Campo, ou Zona de Tolerância
Símbolo da Tolerância Geométrica
48


Ex. 28 Ex. 28 Ex. 28 Ex. 28 ---- INSPEÇÃO DE SUPERFÍCIEINSPEÇÃO DE SUPERFÍCIEINSPEÇÃO DE SUPERFÍCIEINSPEÇÃO DE SUPERFÍCIE

Antigamente a Inspeção de superfície era medida com um Relógio Comparador
encostado na peça de inspeção e com uma ponta seca na outra extremidade encostada
numa peça padrão. À medida que a ponta seca do dispositivo percorria a peça padrão o
Relógio comparador (na outra extremidade) percorria a superfície da peça de inspeção e o
desvio apresentado entre as duas não podia ser maior (ou menor) que a tolerância de
superfície do Desenho, ou seja, mostrando se havia mais, ou menos material, deformação,
ou divergência na superfície inspecionada.

 Atualmente, com o uso das CMMs e computadores na Inspeção das peças esse tipo
de medição se utiliza do mesmo conceito, porém com mais liberdade na Inspeção.
 Nesse caso, a peça padrão é o modelo CAD, o relógio comparador é o apalpador do
Braço e a comparação é feita matematicamente pelo software.

 Com o Modelo CAD Carregado, clique em “Pontos de Comparação de Superfície” e
em seguida em “Criar Ponto de Superfície”.


































No método use a opção “Apalpar e
Comparar”.
No campo “Modo” (na parte inferior
esquerda do software), mude o Modo
da coleta dos pontos para Distância
Contínua. Agora Mantenha o botão
verde do Braço apertado enquanto
estiver varrendo a superfície.
Vermelho para finalizar



Cores quentes = + Material.
Cores frias = - Material

49


Apresentação da Superfície no Relatório

 Com a opção Leitura de Recursos (também ativada através do Botão direito do
mouse), clique em relatório para ver o relatório gráfico, a lista de pontos e seus respectivos
desvios.
















































Clicando com o Botão direito do Mouse, nos
pontos de comparação vá em Relatório e
crie uma tabela. Agora em relatórios dê um
duplo clique na tabela recém criada para
mostrar o relatório abaixo.
50


Ex. 29 - Ponto de Comparação “Ancorado” – (Ponto de Traçagem)
Insira um ponto para traçagem (Ponto Ancorado), criando um ponto nominal numérico.


Digite os valores para a localização
do ponto conforme especificado no
desenho da peça. Após criado o
ponto, Clique com o botão direito e
escolha “Apalpar Medida”



O apalpador aparece na
tela com uma seta a
partir dele apontando
para o ponto (que agora
possui um “Diâmetro de
aproximação”)
A medida que o apalpador
do Braço vai de encontro ao
ponto, o software amplia
automaticamente a vista
para que essa aproximação
fique mais precisa. Quando
o apalpador entra na Zona
do Diâmetro o Software
emite um som característico
de detecção.


Ao fim da coleta dos
pontos é possível
comparar os dados
como na inspeção de
superfície.


Ex. Ex. Ex. Ex. 40404040 ---- MOVER DISPOSITIVO (Salto)MOVER DISPOSITIVO (Salto)MOVER DISPOSITIVO (Salto)MOVER DISPOSITIVO (Salto)

A opção de Mover o Dispositivo permite que sejam medidas dimensões além da
capacidade nativa do Braço. Essa movimentação, ou salto, é dada através da medição de
no mínimo 3 alvos. O importante é que o apalpador tenha um bom
parado, ou seja, podem tanto ser os cones (vendidos separadamente) ou qualquer
elemento da própria peça.

Crie um sistema de coordenadas e meça
Braço. Com o Ponto sem Compensação, meça 3 pont
volume, podendo ser alturas diferente




































1
2
3


MOVER DISPOSITIVO (Salto)MOVER DISPOSITIVO (Salto)MOVER DISPOSITIVO (Salto)MOVER DISPOSITIVO (Salto)
A opção de Mover o Dispositivo permite que sejam medidas dimensões além da
capacidade nativa do Braço. Essa movimentação, ou salto, é dada através da medição de
O importante é que o apalpador tenha um bom apoio que o mantenha
parado, ou seja, podem tanto ser os cones (vendidos separadamente) ou qualquer
de coordenadas e meça todos os elementos que esteja ao alcance do
Com o Ponto sem Compensação, meça 3 pontos em forma de triangulo para dar
diferentes.

Medir ponto (em cada “cone”)
Mover o braço para a nova posição




Na Janela “Medição do Alvo” re
meça cada um dos pontos (na
mesma ordem), pressionando o
botão verde do Braço apenas 1
vez para cada ponto e, ao
finalizar clique em concluir.
62
A opção de Mover o Dispositivo permite que sejam medidas dimensões além da
capacidade nativa do Braço. Essa movimentação, ou salto, é dada através da medição de
apoio que o mantenha
parado, ou seja, podem tanto ser os cones (vendidos separadamente) ou qualquer
esteja ao alcance do
a de triangulo para dar

Mover o braço para a nova posição


Na Janela “Medição do Alvo” re-
cada um dos pontos (na
mesma ordem), pressionando o
botão verde do Braço apenas 1
vez para cada ponto e, ao
finalizar clique em concluir.
63No Menu Dispositivos, clique em Mover Dispositivo. Na janela seguinte, escolha entre
Manual ou Automático e clique em Avançar. No caso de Manual, na janela seguinte, escolha os
pontos medidos (na ordem certa).



Agora podemos visualizar as duas posições dos dispositivos na medição.

Re-Meça a Origem do Sistema para verificar a influência do erro do salto. Caso o valor esteja
acima do esperado, significa que será necessário fazer mais saltos, diminuindo a distância entre
eles para minimizar os erros.
