RESISTENCIA DOS MATERIAIS

Prévia do material em texto

1
a
 Questão


 As estruturas podem ser classificadas de acordo com o número de reações de apoio
para sustentação de uma estrutura mantendo um equilíbrio estático. Marque a
alternativa que representa os tipos de estrutura que não permitem movimento na
horizontal nem na vertical, ou seja o número de incógnitas à determinar é igual ao
número de equações de equilíbrio.

 Isoestáticas
 Superestruturas
 Hiperestáticas
 Estáticas
 Hipoestáticas

 2
a
 Questão



 Das alternativas apresentadas, qual condição é causada pelas cargas externas que
tendem a fletir o corpo em torno do eixo que se encontra no plano da área?

 Momento Fletor
 Tensão de Cisalhamento
 Momento Tensão
 Torque
 Força Normal

 3
a
 Questão



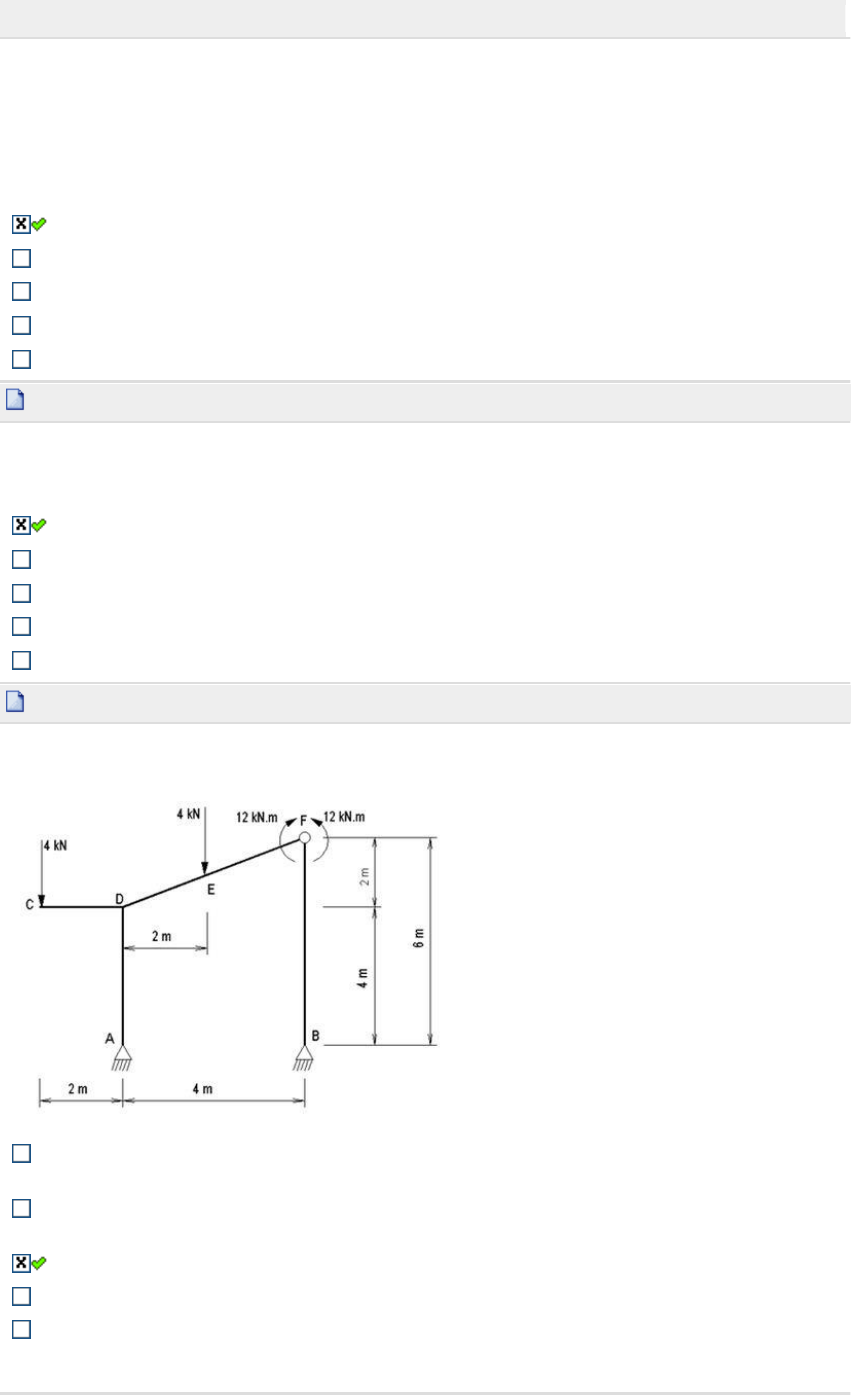

 Classifique a estrutura quanto a sua estaticidade.


 Frágil
 Elástica
 Isostática
 Hiperestática
 Hipoestática

 4
a
 Questão


Marque a alternativa em que se classifica o equilíbrio cujo arranjo de forças atuantes
sobre determinado corpo em repouso de modo que a resultante dessas forças tenha
módulo igual a zero.

 Dimensional
 Pontual
 Estático
 Real
 Dinâmico
3.


A estrutura apresentada foi calculada para
suportar uma Máquina de Ar Condicionado de
um prédio comercial que pesa W=6 kN e as
distâncias a e b valem, respectivamente, 4m
e b=2m.
Responda a afirmativa correta (considere as
vigas horizontais rígidas e com peso
desprezível).




Se quisermos garantir a horizontalidade da viga, as barras verticais não
podem possuir a mesma seção, uma vez que a carga não está centralizada

as barras verticais devem ser projetadas com a mesma seção para garantir a
horizontalidade da viga

Como a carga nas barras verticais é diferente, é possível que a diferença de
comprimento compense a diferença de tensão, possibilitando a utilização de
seções iguais nas barras verticais, respeitada a tolerância de horizontalidade
do equipamento.

as barras verticais devem estar com a mesma tensão para garantir a
horizontalidade da viga

Não é possível a utilização de seções iguais e garantir a horizontalidade


 5
a
 Questão




A estrutura apresentada foi calculada para
suportar uma Máquina de Ar Condicionado
de um prédio comercial que pesa W=6 kN e
as distâncias a e b valem ,
respectivamente, 4m e 2m.
Responda a afirmativa correta (considere
as vigas horizontais rígidas e com peso
desprezível).



 As reações RA e RC são iguais
 As forças atuantes nas Barras AB e CD valem 2 kN e 4 kN, respectivamente
 Posso afirmar que RA - RC = 6kN
 Posso afirmar que RC - RA = 1kN
 As forças atuantes nas Barras AB e CD valem 5 kN e 1kN, respectivamente

 6
a
 Questão



 Um material pode sofrer um esforço que se desenvolve quando as cargas externas
tendem a torcer um segmento do corpo com relação a outro. Este movimento pode
levar a fratura de um material. A qual classificação de aplicação de carga representa
tal condição?

 Torque
 Força de cisalhamento
 Isostática
 Hiperestática
 Força Normal

 7
a
 Questão



 ASSINALE A OPÇÃO CORRETA EM RELAÇÃO A DUCTIBILIDADE:

 PROPRIEDADE QUE REPRESENTA O GRAU DE DEFORMAÇÃO QUE
UM MATERIAL SUPORTA ANTES DE SUA RUPTURA.
 PROPRIEDADE QUE REPRESENTA O GRAU DE DEFORMAÇÃO QUE
UM MATERIAL SUPORTA ANTES DO SEU LIMITE DE
PROPORCIONALIDADE.
 PROPRIEDADE QUE REPRESENTA O GRAU DE ALONGAMAENTO
QUE UM MATERIAL SUPORTA ANTES DO SEU ESCOAMENTO
 PROPRIEDADE QUE REPRESENTA O GRAU DE DEFORMAÇÃO QUE
UM MATERIAL SUPORTA ANTES DO SEU ESCOAMENTO.
 PROPRIEDADE QUE REPRESENTA O GRAU DE ESTRICÇÃO QUE UM
MATERIAL SUPORTA ANTES DO SEU ESCOAMENTO.

 8
a
 Questão


Marque a afirmativa que
considerar correta
observando a figura ao
lado e considerando que
as vidas horizontais:
 são rígidas
 possuem peso
próprio
desprezível



 As forças nas Barras DE e BG são iguais

Essa estrutura está hiperestática
 A Força AH vale 125 N e a DE vale aproximadamente 83 N

Não posso usar a 3ª Lei de Newton para calcular as reações nas Barras
 As forças atuantes em AH e BG valem, respectivamente 300 e 200 N

7
a
 Questão



A coluna está submetida
a uma força axial de 8 kN
no seu topo. Supondo
que a seção transversal
tenha as dimensões
mostradas na figura,
determinar a tensão
normal média que atua
sobre a seção a-a.



 0,182 MPa
 571 kPa
 182 kPa
 1,82 MPa
 5,71 MPa

2
a
 Questão


 A barra de aço BC representada abaixo tem diâmetro igual a 5 cm e está submetida a
um carregamento F igual a 150 KN. Sabendo que o comprimento inicial da barra é de
50 cm, calcule a variação linear do comprimento da barra e a tensão normal
média atuante na mesma. Faça Eaço = 200 GPa.



 sméd = 76,39 MPa e d= 0,191 m
 sméd = 763,9 MPa e d= 1,91 mm
 sméd = 76,39 KN e d= 0,191 cm
 sméd = 76,39 MPa e d= 0,191 mm

sméd = 763,9 KN e d= 1,91 mm


Supondo que o eixo da figura abaixo possui um diâmetro de 20 mm; está
submetido a uma força de 150 000N e tem o comprimento de 15 cm,
calcule a tensão normal atuante e a variação linear no comprimento
(∆L).



ᴛ = 477,46 MPa e ∆L = 0,075 mm

ᴛ = 777,46 MPa e ∆L = 1,75 mm

ᴛ = 477,46 MPa e ∆L = 1,75 mm

ᴛ = 777,46 MPa e ∆L = 0,75 mm

ᴛ = 477,46 MPa e ∆L = 0,75 mm

1
a
 Questão


 CONSIDERANDO O GRÁFICO DE UM MATERIAL FRÁGIL É CORRETO AFIRMAR
QUE:
 O LIMITE DE PROPORCIONALIDADE CORRESPONDE A TENSÃO MÁXIMA.
 O GRÁFICO É REPRESENTADO POR UMA RETA COM ALTO COEFICIENTE
ANGULAR.
 MATERIAL FRÁGIL NÃO OBEDECE A LEI DE HOOKE.
 NÃO HÁ TENSÃO DE RUPTURA DEFINIDO.
 O ESCOAMENTO ACONTECE APÓS RESISTENCIA MÁXIMA.

 2
a
 Questão



 Levando em consideração uma estrutura ao solo ou a outras partes da mesma
vinculada ao solo, de modo a ficar assegurada sua imobilidade, salve pequenos
deslocamentos devidos às deformações. A este conceito pode-se considerar qual tipo
de ação?

 Reação de fratura
 Força tangente
 Estrutural
 Força normal
 Reação de apoio

 3
a
 Questão


A barra tem largura constante de 35 mm e espessura de 10 mm. Determine a
tensão normal média máxima na barra quando ela é submetida à carga mostrada.


 45,8 MPa
 34,2 MPa
 62,8 MPa
 84,3 MPa
 91,4 MPa

 4
a
 Questão




Calcule as reações no apoio da viga em balanço (ou viga
cantilever).


 5000 N.m
 2400 N.m
 3200 N.m
 6400 N.m
 10000 N.m

 5
a
 Questão



 A figura abaixo mostra uma barra, de seção transversal retangular. Esta
apresenta uma altura variável e largura b igual a 12 mm de forma constante.
Dada uma força de 10.000N aplicada, calcule a tensão normal no engaste.


 41,67 N/mm2
 57,63 N/mm2
 83,34 N/mm2
 20,38 N/mm2
 120,20 N/mm2

 6
a
 Questão




Uma força de compressão de 7kN é aplicado em uma junta sobreposta de
uma madeira no ponto A. Determinar o diâmetro requerido da haste de aço
C e a altura h do elemento B se a tensão normal admissível do aço é (adm)aço
= 157 MPa e a tensão normal admissível da madeira é (adm)mad = 2 MPa. O
elemento B tem 50 mm de espessura.


 d = 9mm; h = 30,5mm.
 d = 6mm; h = 20mm.
 d = 10mm; h = 32,5mm.
 d = 7mm; h = 37,5mm.
 d = 8mm; h = 25,5mm.

 7
a
 QuestãoAs peças de madeira são coladas conforme a
figura. Note que as peças carregadas estão
afastadas de 8 mm. Determine o valor mínimo
para a dimensão sem medida na figura,
sabendo que será utilizada um cola que
admite tensão máxima de cisalhamento de 8,0
MPa.



 158 mm
 292 mm
 300 mm
 240 mm
 308 mm

 8
a
 Questão



 De acordo com a figura abaixo, determine as reações de apoio em A e C.


 RAV = RCV = 7,0 kN.
 RAV = RCV = 5,0 kN.
 RAV = RCV = 1,7 kN.
 RAV = RCV = 3,0 kN.
 RAV = RCV = 2,5 kN.


6
a
 Questão



O bloco plástico está submetido a
uma força de compressão axial de
900 N. Supondo que as tampas
superior e inferior distribuam a carga
uniformemente por todo o bloco,
determine as tensões normal e de
cisalhamento médias ao longo da
seção a-a.



 135 kPa e 77,94 kPa
 0,156 MPa e 0,156 MPa
 0,156 MPa e 0,09 MPa
 0,09 MPa e 0,09 MPa
 13,5 MPa e 7,8 Mpa



 3
a
 Questão


Uma força axial de 500N é aplicado sobre um bloco de material compósito. A carga é
distribuida ao longo dos tampões inferior e superior uniformemente. Determine as
tensões normal e de cisalhamento médias ao longo da seção a-a.


 0,065 MPa; 0,05520MPa.
 0,09 MPa; 0,05196 MPa.
 0,075 MPa; 0,0433 MPa.
 0,08 MPa; 0,0367MPa.
 0,064 MPa; 0,05333 MPa.

2.


O bloco plástico está submetido a
uma força de compressão axial de
600 N. Supondo que as tampas
superior e inferior distribuam a carga
uniformemente por todo o bloco,
determine as tensões normal e de
cisalhamento médias ao longo da
seção a-a.




0,06 MPa e 0,06 MPa

9 MPa e 5,2 MPa
 90 kPa e 51,96 kPa

0,104 MPa e 0,104 MPa

0,104 MPa e 0,06 MPa

3
a
 Questão

As duas hastes de alumínio
suportam a carga vertical P = 20
kN. Determinar seus diâmetros
requeridos se o esforço de
tração admissível para o
alumínio for adm = 150 MPa.



 dAB= 28,3 cm e dAC= 20,0 cm
 dAB=15,5 mm e dAC=13,1 mm
 dAB= 13,1mm e dAC= 15,5mm
 dAB=15,5 cm e dAC=13,1 cm
 dAB= 28,3 mm e dAC= 20,0 mm

1
a
 Questão

Uma prensa usada para fazer furos em placas de aço é mostrada na figura 6ª.
Assumindo que a prensa tem diametro de 0,75 in. É usada para fazer um furo em
uma placa de ¼ in, como mostrado na vista transversal - figura 6b. Se uma força P =
28000 lb é necessária para criar o furo, qual é a tensão de cisalhamento na placa?


 75.700 psi
 47.550 psi
 47.500 psi
 45.700 psi
 74.500 psi


 2
a
 Questão




Um edifício de dois pavimentos possui colunas AB no
primeiro andar e BC no segundo andar (vide figura). As
colunas são carregadas como mostrado na figura, com a
carga de teto P1 igual a 445 kN e a carga P2, aplicada no
segundo andar, igual a 800 kN. As áreas das seções
transversais das colunas superiores e inferiores são 3900
mm2 e 11000 mm2, respectivamente, e cada coluna
possui um comprimento a = 3,65 m. Admitindo que E =
200 GPa, calcule o deslocamento vertical c no ponto C
devido às cargas aplicadas.



 2,08 mm
 3,8 mm
 2,06 mm
 4,15 mm
 6,15 mm

 3
a
 Questão



 Uma força axial de 500N é aplicado sobre um bloco de material compósito. A carga é
distribuida ao longo dos tampões inferior e superior uniformemente. Determine as
tensões normal e de cisalhamento médias ao longo da seção a-a.


 0,065 MPa; 0,05520MPa.
 0,09 MPa; 0,05196 MPa.
 0,075 MPa; 0,0433 MPa.
 0,08 MPa; 0,0367MPa.
 0,064 MPa; 0,05333 MPa.


A barra prismática da figura está
submetida a uma força axial de tração.
Considerando que a área da seção
transversal desta barra é igual a A, a
tensão normal σ na seção S inclinada
de 60
o
 vale:




3P/A

0,8666P/A

P/4A

P/2A
 3P/4A

5.


Duas barras são usadas para suportar uma carga P. Sem ela o comprimento de
AB é 125mm, o de AC é 200mm e o anel em A tem coordenadas (0,0). Se for
aplicada uma carga P no anel A de modo que ele se mova para a posição de
coordenadas (x=6mm e y = -18mm), qual será a deformação normal em cada
barra?



barra AB = 1,5mm/mm e barra AC = 0,00276mm/mm

barra AB = 0,15mm/mm e barra AC = 2,76mm/mm

barra AB = 0,15mm/mm e barra AC = 0,0276mm/mm

barra AB = 0,015mm/mm e barra AC = 0,0276mm/mm

barra AB = 15mm/mm e barra AC = 0,276mm/mm


6.


Três placas de aço são unidas por dois
rebites, como mostrado na figura. Se
os rebites possuem diâmetros de 15
mm e a tensão de cisalhamento última
nos rebites é 210 MPa, que força P é
necessária para provocar a ruptura dos
rebites por cisalhamento?



 148,4 kN
 14,8 kN

7,4 kN

74,2 kN

37,1 kN


7.


Determine os pontos A, B e C apresentados no gráfico Tensão x
Deformação.


 - Deformação Elástica; - Limite de Resistência; - Estricção.

- Estricção; - Fadiga; - Fratura.
 - Escoamento; - Encruamento; - Estricção.

- Limite de Resistência; - Limite de Tração; - Limite de Flexão.

- Limite de Resistência; - Escoamento; - Estricção.


8.


Desprezando o peso próprio da peça
composta por 2 cilindros associados,
conforme a figura ao lado, e sabendo que:
 a carga de tração é de 4,5 kN
 o trecho1 da peça possui d1=15 mm
e l1=0,6m
 o trecho 2 da peça possui d2=25 mm
e l2=0,9m
 E = 210 GPa
Determine a deformação longitudinal sofrida
por cada cilindro




0,121x10
-3
 mm/mm e 0,69x10
-3
 mm/mm


0,073 mm e 0,039 mm

0,121x10
-3
 mm/mm e 0,43x10
-4
 mm/mm

0,121 mm/mm e 0,043 mm/mm

0,73 mm e 0,39 mm



Baseado no gráfico abaixo de carga axial x alongamento, determine a tensão e a
deformação de ruptura deste material, respectivamente.


 335,40 MPa; 55%

288,62 MPa; 45%

305,87 MPa; 50%

406,24 MPa; 52%

374,56 MPa; 58%


A figura ao lado mostra um diagrama
Tensão x Deformação clássico,
representativo de um ensaio de tração.
Assinale a alternativa que descreve
corretamente as propriedades do material
indicado pelas cotas 14; 17 e 25,
respectivamente.




Deformação pré-ruptura; deformação elástica sob tensão máxima e
resistência ao escoamento.

Deformação plástica total; deformação elástica total e tensão de escoamento superior.

Deformação após a ruptura; deformação sob tensão máxima e resistência
mecânica.

Deformação total após a ruptura; deformação sob tensão máxima e
resistência à tração.

Deformação após a ruptura; deformação total sob tensão máxima e
resistência à tração


6.


Uma chapa retangular, conforme apresentada na figura,
apresenta uma deformação apresentada pela linha tracejada.
Determine a deformação por cisalhamento média xy da chapa.


 -0,004524 rad

-0,037498 rad

-0,050241 rad
 -0,012499 rad

-0,024901 rad


7.


Considerando o corpo de prova indicado na
figura, é correto afirmar que quando o
carregamento F atinge um certo valor máximo,
o diametro do corpo de prova começa a
diminiur devido a perda de resistencia local. A
seção A vai reduzindo até a ruptura. Indique o
fenomeno correspondente a esta afirmativa.



alongamento
 estricção

plasticidade

elasticidade

ductibilidade



Oquadrado deforma-se como apresentado nas linhas tracejadas. Determine a
deformação por cisalhamento nos pontos A e C.



ϒA = 0,026 rad e ϒC = -0,266 rad

ϒA = 0,026 rad e ϒC = 0,026 rad

ϒA = - 0,026 rad e ϒC = 0,266 rad

ϒA = - 1,304 rad e ϒC = 0,266 rad

ϒA = - 0,026 rad e ϒC = - 1,304 rad

Considerando a situação das duas barras de aço (E=200 Gpa e ν

=0,3) da figura, determine, desprezando o efeito
do peso próprio, a deformação longitudinal de
cada barra




0,0000121 e 0,000065
 0,000121 e 0,00065

0,0121 e 0,065

0,00121 e 0,0065

1,21% e 0,65%

2.


 O conjunto abaixo consiste de um tubo de
alumínio AB tendo uma área de 400 mm². Uma
haste de aço de diâmetro de 10 mm é conectada
ao tubo AB por uma arruela e uma porca em B. Se
uma força de 50 kN é aplicada na haste, determine
o deslocamento na extremidade C. Eaço = 200 GPa
e Eal = 70 GPa.



3,62 mm

4,62 mm

2,62 mm

6,62 mm

5,62 mm

3.


Considerando a situação das duas barras de aço (E=210 GPa
e ν


=0,3) da figura ao lado, determine, desprezando
o efeito do peso próprio, o comprimento total do
conjunto



 1500,56

1505,6mm

1500,056

1500,0112
 1500,112 mm

4.

Afigura abaixo mostra uma placa que está presa à base por
meio de 6 parafusos de aço. A tensão de cisalhamento
última do aço é de 300 MPa. Utilizando-se um coeficiente
de segurança de 3 determine o diâmetro mínimo do
parafuso a ser usado. Considere o valor da força axial igual
a 60 kN.




o diâmetro é 139,24 mm

o diâmetro é 0,28 mm
 o diâmetro é 11,28 mm
 o diâmetro é 1,28 mm

o diâmetro é 22,57 mm


5.



Considerando a situação das duas barras de aço (E=200 GPa e
ν


=0,3) da figura, determine, desprezando o
efeito do peso próprio, o alongamento de cada
barra.





0,146 e 0,78 mm

7,3 mm e 3,9 mm
 0,73 e 0,39 mm
 0,073 mm e 0,039 mm

1,46 e 0,78 mm

6.

Uma barra constituída por uma liga de aço 1040, com
diâmetro 2 cm e comprimento 2 m é submetida à tração
por uma força de 100 kN e sofre um alongamento absoluto

de 3 mm. Determinar o módulo de elasticidade do material
da barra (em GPa), considerando válida a Lei de Hooke.

 21,23 GPa

153,35 GPa

212,31 MPa

5,3 GPa
 212,31 GPa

7.


Um corpo sem solicitação de carga apresenta um
comprimento igual a 20 cm. Aplicando-se uma carga de
tração de 1.000 kgf passa a ter um comprimento igual a 24
cm. Determinar a deformação longitudinal absoluta e a
percentual.

 4 cm e 20%
 24 cm e 20%

4 cm e 0,2

24 cm e 0,2%

4 cm e 0,2%

8.


A chapa retangular está submetida a deformação
mostrada pela linha tracejada. Determine a
deformação por cisalhamento média ϒxy da chapa.



ϒxy = 0,0029 rad
 ϒxy = 0,29 rad

ϒxy = - 0,0029 rad

ϒxy = - 0,29 rad
 ϒxy = - 0,029 rad

 2
a
 Questão


Considere uma barra retangular de dimensões 60mm e 25mm respectivamente.
Considerando o coeficiente de torção em: 0,250, e a tensão admissível máxima de
40Mpa. Qual é a tensão de torção?

 200MPa
 1000MPa
 375MPa
 400MPa
 300MPa

 3
a
 Questão



 A coluna abaixo está submetida a uma força axial de 8kN no seu topo.
Supondo que a seção transversal tenha as dimensões apresentadas na
figura, determine a tensão normal media que atua sobre a seção a-a.



 18,2 MPa
 1,08 MPa
 11,82 MPa
 1,82 MPa
 1,82 GPa

1
a
 Questão


 Uma barra de cobre AB com 1 m de comprimento é posicionada a temperatura ambiente,
com uma folga de 0,20 mm entre a extremidade A e o apoio rígido (vide figura). Calcule a
tensão de compressão σ

na barra no caso da temperatura subir 50
0
C. (Para o cobre, utilize α
= 17 x 10
-6
/
0
C e E = 110 GPa)


 35,75 MPa
 0 MPa
 7,15 MPa
 71,5 MPa
 3,375 MPa

 4
a
 Questão


Uma barra de cobre AB com 1 m de comprimento é posicionada a temperatura ambiente,
com uma folga de 0,20 mm entre a extremidade A e o apoio rígido (vide figura). Determine
a variação de temperatura para que a folga deixe de existir.. (Para o cobre, utilize α

= 17 x 10
-6
/
0
C e E = 110 GPa)


 15,7
 32,1
 5,9
 11,8
 7,8

 5
a
 Questão



 Um bloco de 250 mm de comprimento e seção transversal de 40 x 46 mm deve
suportar uma força de compressão centrada. O bloco é de bronze (E = 98 GPa).
Determine o valor de P de modo que a tensão normal não exceda a 124 MPa e que o
encurtamento do bloco seja no máximo 0,12% do comprimento original.


 102 kN
 228 N
 216 kN
 228 kN
 216 N

 6
a
 Questão



 A barra abaixo tem diâmetro de 5 mm e está fixa em A. Antes de aplicação a
força P, há um gap entre a parede em B' e a barra de 1 mm. Determine as
reações em A e B', considerando E = 200 GPa.

 FA = 36,6kN e FB' = 6,71 Kn
 FA = 26,6kN e FB' = 6,71 kN
 FA = 26,6kN e FB' = 3,71 kN
 FA = 26,6kN e FB' = 5,71 kN
 FA = 16,6kN e FB' = 6,71 kN


8
a
 Questão



Determine os diagramas de esforço cortante e de momento fletor para a viga.














1
a
 Questão

Um elemento em estado plano de tensões está
submetido às tensões indicadas na figura ao lado. Determine a tensão principal de
tração

 64 MPa
 46 MPa
 -28 MPa
 -64 MPa
 28 MPa

 2
a
 Questão


Com o estado de tensão no ponto apresentado abaixo, determine o raio R do
círculo de tensões de Mohr.



 81,4 N/mm²
 81,4 MPa
 0,814 MPa
 8,14 MPa
 814 MPa

 3
a
 Questão


 Com o estado de tensão no ponto apresentado abaixo, determine as
tensões principais e suas orientações.


 T1 = - 116,4 N/mm² e T2 = - 46,4 N/mm²
 T1 = 106,4 N/mm² e T2 = - 46,4 N/mm²
 T1 = - 106,4 N/mm² e T2 = - 46,4 N/mm²
 T1 = - 116,4 N/mm² e T2 = 46,4 N/mm²
 T1 = 116,4 N/mm² e T2 = - 46,4 N/mm²

 4
a
 Questão


Uma barra de cobre AB com 1 m de comprimento é posicionada a temperatura ambiente,
com uma folga de 0,20 mm entre a extremidade A e o apoio rígido (vide figura). Calcule a
reação nos apoios se a temperatura sobe 50 0C. (Para o cobre, utilize α

= 17 x 10
-6
/
0
C e E = 110 GPa)




 20,5 kN
 17,5 kN
 27,5 kN
 22,5 kN
 25,2 kN


 5
a
 Questão


Um elemento em estado plano de tensões está
submetido às tensões indicadas na figura ao lado. Determine a inclinação associada
às tensões principais

 25,13 graus
 21,18 graus
 42,36 graus
 32,15 graus
 55,32 graus

 6
a
 Questão


Um elemento em estado plano de tensões está
submetido às tensões indicadas na figura ao lado. Determine a tensão principal de
compressão


 -46 MPa
 28 MPa
 46 MPa
 -64 MPa
 -28 MPa

 7
a
 Questão




As fibras de uma peça de madeira formam um ângulo de 18
o

com a vertical. Para o estado de tensões mostrado, determine a tensão de
cisalhamento no plano das fibras.

 3,3 MPa
 -0,91 MPa
 -3,3 MPa
 -0,62 MPa
 3,92 MPa
