Instituto de Matemática e Estatística – Dep. Representação Gráfica
Desenho Técnico I
Prof. Carlos Alexandre de Araújo

Trabalho 04 – PLANTA HIDRÁULICA E SANITÁRIA

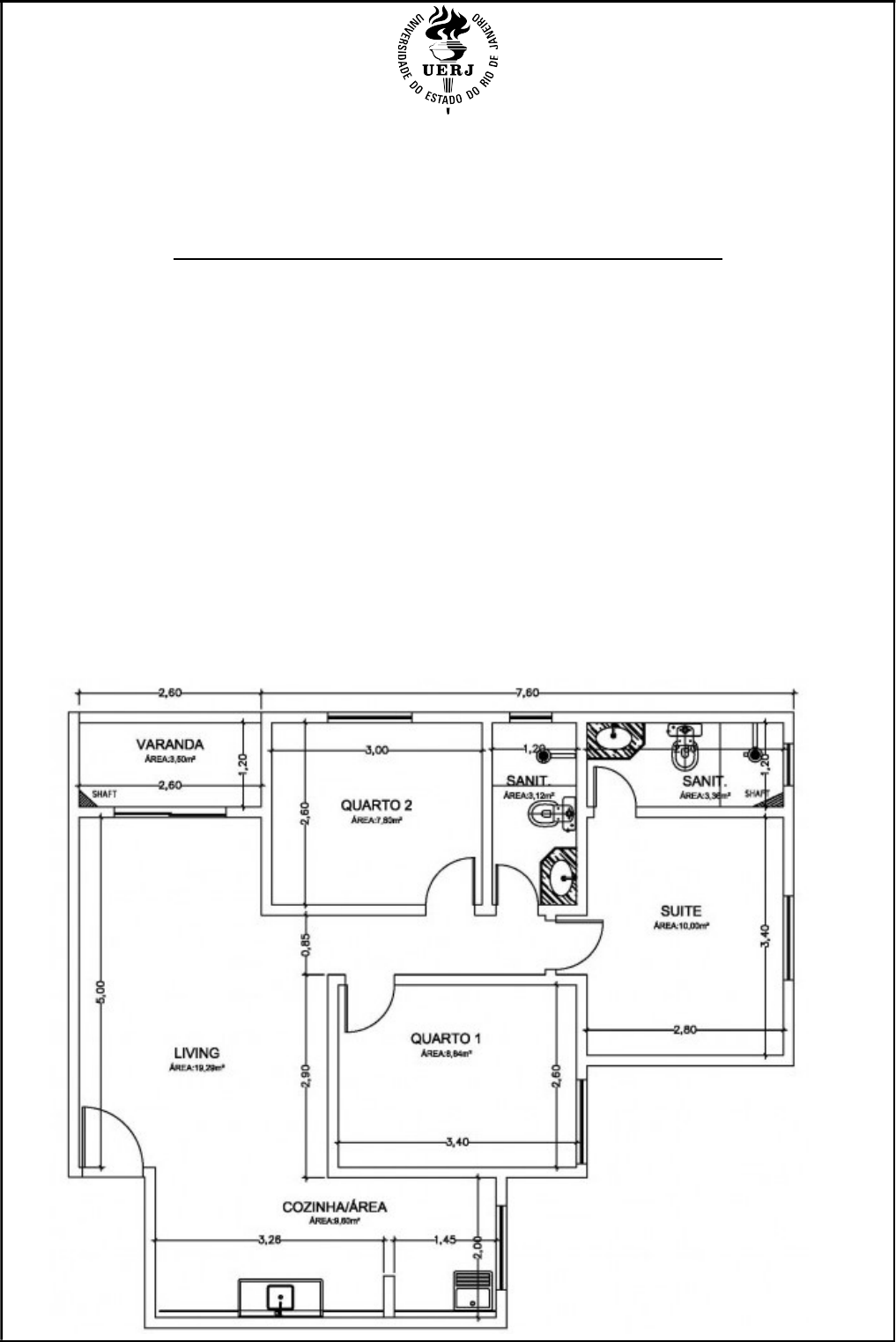

A partir da planta baixa dada, com medidas em metros, crie a planta hidráulica e sanitária
para a residência. Considere:
 Paredes externas e internas com 15cm. Indicar o nome dos cômodos da planta
(sem as áreas).
 Janelas dos quartos, cozinha e suítes: 1,0m x 1,0m x 1,20m; dos sanitários: 0,60m
x 0,60m x 1,80m; porta do living: 2,0m. Todos no centro de cada parede. Parede da
área de serviço: 0,60m de largura. Cantos de portas: 10cm. Portas dos quartos,
suíte e living: 0,80m x 2,10m; Portas dos banheiros: 0,60m x 2,10m.
 Não é preciso alocar móveis e utensílios. Não precisa cotar a planta baixa. Não
precisa indicar os níveis.
 Deve-se alocar todos os pontos dos equipamentos hidráulicos e sanitários
(utilizadores): vasos, pias, tanques, máquina de lavar, ralos, esgoto primário e
secundário, tubos de ventilação, etc.
 Criar o reservatório (caixa d´água em local apropriado) e todos os acessórios de
saída de distribuição e entrada da rua (tubos, conexões e válvulas).
 Não se esqueça do relógio medidor vindo da empresa de abastecimento (CEDAE).
