CAIXAS de GORDURA e INSPEÇÃO.
 Como calcular?


Como calcular a capacidade das caixas …
Como se calcula a capacidade das caixas de gordura e de inspeção
para um mercado público dimensionado para receber diariamente
15.000 pessoas, recebendo a contribuição de lanchonetes,
restaurantes, boxes de carnes, verduras, legumes?
Caixas de Gordura
De acordo com a norma, as caixas de gordura devem ser
dimensionadas levando-se em conta:
a) Para coleta de apenas uma cozinha, pode ser usada a caixa de
gordura pequena ou caixa de gordura simples.
b) Para a coleta de duas cozinhas, pode ser usada a caixa de
gordura simples ou caixa de gordura dupla.
c) Para a coleta de três até 12 cozinhas, deve ser usada a caixa de
gordura dupla.
d) Para a coleta de mais de 12 cozinhas, ou ainda, para cozinhas de
restaurantes, escolas, hospitais, quartéis, etc., devem ser previstas
caixas de gordura especiais.
No seu caso aplicaremos a letra d, por se tratar de um caso especial,
ou seja, um caso que difere das normas aplicadas nas letras a, b e c.

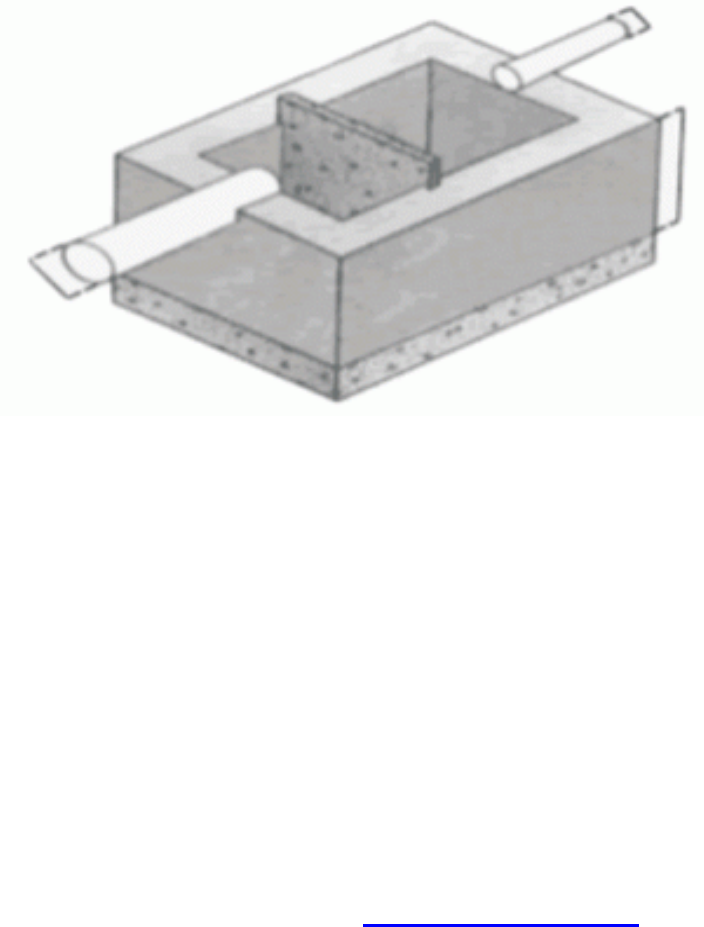

As caixas de gordura devem ser divididas em duas câmaras, uma
receptora e outra vertedoura, separadas por um septo não
removível.
Câmara Receptora:
recebe os efluentes da instalação.
Câmara Vertedoura:
faz a separação dos efluentes, permanecendo nesta câmara apenas o
efluente que será conduzido para a instalação pública de esgoto.
Obedecendo aos critérios da letra d, temos que:
A caixa de gordura (CGE), caixa de gordura especial, deve ser
prismática e de base retangular, com as seguintes características:
(1) distância mínima entre o septo e a saída: 0,20m;
(2) volume da câmara de retenção de gordura obtida pela fórmula:
V= 2 N + 20
Onde:
N é o número de pessoas servidas pelas cozinhas que contribuem
para a caixa de gordura no turno que exista maior fluxo;
V é o volume, em litros;
(3) altura molhada: 0,60 m
(4) parte submersa do septo: 0,40 m
(5) diâmetro nominal mínimo da tubulação de saída: DN 100
Então façamos os cálculos para a sua Instalação:
Volume da câmara de retenção:
V = 2N + 20
V = 2 X 15000 + 20
V = 30.020 litros
Concluímos então que a capacidade da sua caixa de gordura deve
ser de trinta mil e vinte litros ou 30,02 m³ (metros cúbicos).
Você deve solicitar que o profissional da construção, construa uma
caixa de gordura nas dimensões que atendam o volume calculado
acima.
Por exemplo:
Uma caixa com 3,5 metros de largura, com 3,5 metros de
comprimento e com 2,5 metros de profundidade (altura), fazendo o
cálculo da capacidade deste reservatório, obtém-se o total de 30,6
m³, ou seja, trinta mil e seiscentos litros, atendendo assim a sua
necessidade.
Observe que as dimensões da sua caixa de gordura estão bem acima
das dimensões mínimas especificadas pela Norma, porém é preciso
relembrar que foram mencionadas dimensões mínimas, bem
abaixo das medidas da necessidade da sua instalação.
Aconselho a manter a altura mínima entre o septo e a saída em 0,20
metros, ou seja, 20 centímetros, como descrito na norma, então na
medida da altura serão acrescentados 20 centímetros, logo a
profundidade (altura) ficará com a medida de 2,7 metros.
Outra observação que preciso fazer é em relação ao diâmetro
mínimo da tubulação de saída, que na norma é de 100 milímetros,
porém no seu caso, aconselho usar uma tubulação de DN 200
milímetros, pois, este tubo irá conduzir todo o efluente produzido
pelo mercado.
A caixa deve ser construída corretamente, porém com atenção
especial ao Septo , pois , é ele o responsável pela separação do
efluente , como em geral as substâncias que são misturadas a água
como óleo de cozinha e outros são mais leve que a água , eles se
posicionam na parte superior da caixa , assim não transpassam o
septo .
Caixas de Inspeção
As caixas de inspeção devem ter :
a) profundidade máxima de 1,00 m ;
b) forma prismática, de base retangular ou quadrada, de lado
interno mínimo de 0,60 m, ou cilíndrica com diâmetro mínimo igual
a 0,60m;
c) tampa facilmente removível, permitindo perfeita vedação;
d) fundo construído de modo a assegurar rápido escoamento e
evitar formação de depósitos.
Como a caixa de inspeção é destinada somente a inspeção e não á
acumulação , não são necessárias dimensões parecidas com a caixa
de gordura , basta simplesmente seguir a norma citada acima .
Existem caixas de inspeção de vários modelos, é necessário que você
escolha a que mais atende a sua necessidade, lembrando sempre
que a caixa de inspeção é uma grande aliada para soluções de
problemas na instalação, como por exemplo, entupimentos e
mudanças de direções.
É recomendável a instalação de uma caixa de inspeção sempre que
ocorrer mudanças de direções na instalação.

calcular a capacidade das caixas


OBS : A caixa de inspeção da sua instalação deve seguir as medidas
mencionadas na norma , utilizando inclusive tubos e conexões com
diâmetro de 200mm adotados na caixa de gordura.
