Lista de exercícios – Resistência dos Materiais Avançado

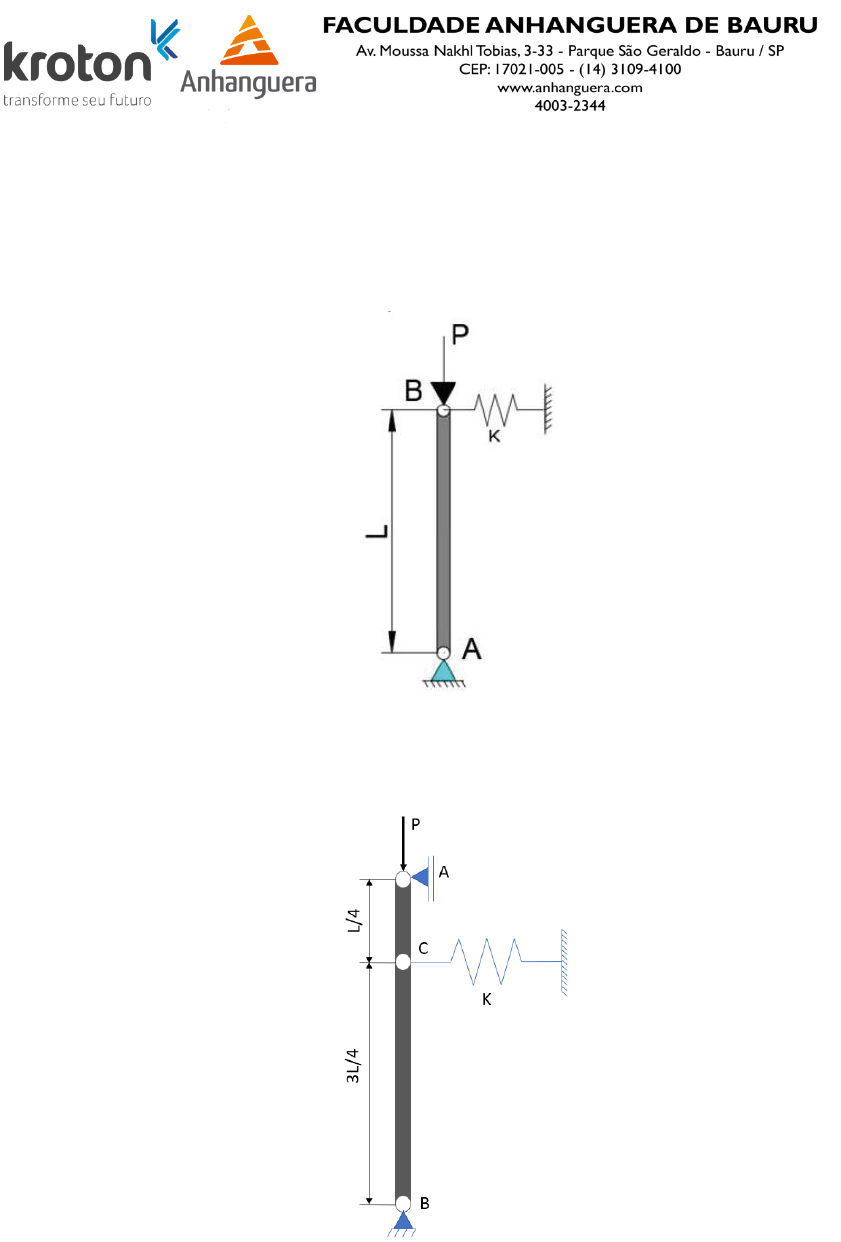

1) Uma estrutura teórica idealizada de flambagem é formada pela barra vertical rígida sem peso, com
pinos nas extremidades, conectadas por um pino e uma mola de constante K. A carga é aplicada
axialmente ao comprimento da barra AB, conforme a Figura abaixo. Utilizando o método do
equilíbrio, qual é a equação da carga crítica da estrutura apresentada?

2) Uma estrutura teórica idealizada de flambagem é formada por duas barras verticais rígidas sem peso,
com pinos nas extremidades, conectadas por um pino e uma mola de constante K. A carga é aplicada
axialmente no ponto B, conforme a Figura abaixo. Utilizando o método do equilíbrio, qual é a
equação da carga crítica da estrutura apresentada?


3) Para um aço com tensão de escoamento 𝜎𝛾 = 300 𝑀𝑃𝑎 e módulo de elasticidade 𝐸 = 210 𝐺𝑃𝑎,
calcule qual o menor índice de esbeltez admissível para que a equação de Euler possa ser utilizada.

4) Para um alumínio com tensão de escoamento 𝜎𝛾 = 200 𝑀𝑃𝑎 e módulo de elasticidade 𝐸 =
69 𝐺𝑃𝑎, calcule qual o menor índice de esbeltez admissível para que a equação de Euler possa ser
utilizada.

5) Uma coluna com perfil circular, com propriedades geométricas exibidas na Figura abaixo, é utilizada
para suportar uma coberta. O comprimento da coluna é 2,5 m e o módulo de elasticidade do aço é
E = 200 GPa. Calcule, respectivamente, as cargas críticas para a coluna caso ela tenha as seguintes
vincuações: 1. biengastada; 2. engastada/articulada; 3. biarticulada; 4. engastada/apoiada.




6) Uma coluna com perfil retangular, com propriedades geométricas exibidas na Figura abaixo, é
utilizada para suportar uma coberta. O comprimento da coluna é 3 m e o módulo de elasticidade do
aço é E = 200 GPa. Calcule, respectivamente, as cargas críticas para a coluna caso ela tenha as
seguintes vincuações: 1. biengastada; 2. engastada/articulada; 3. biarticulada; 4. engastada/apoiada.



7) Um pedaço de alumínio é tracionado com uma tensão de 250 MPa e atinge alongamento resultante
de 0,77 mm aproximadamente. O módulo de Elasticidade do alumínio é 𝐸𝐴𝑙 = 69 𝐺𝑃𝑎. Se a sua
deformação é inteiramente elástica, seu comprimento inicial (𝑙0) era aproximadamente de:

8) Um pedaço de aço é tracionado com uma tensão de 250 MPa e atinge alongamento resultante de
0,357 mm aproximadamente. O módulo de Elasticidade do aço é 𝐸𝐴𝑙 = 210 𝐺𝑃𝑎. Se a sua
deformação é inteiramente elástica, seu comprimento inicial (𝑙0) era aproximadamente de:

9) Na deformação elástica, as deformações se mantêm dentro da zona elástica e o membro estrutural
retornará ao seu estado inicial após a remoção da carga. Porém, caso a tensão supere o limite de
proporcionalidade do material, ocorrerão deformações plásticas e os resultados obtidos antes destas
deformações não poderão mais ser considerados. Nesse caso, são necessárias análises mais
profundas, baseadas em relações não lineares de tensão e deformação. Os gráficos a seguir
representam alguns tipos de comportamentos idealizados de materiais:



Sendo assim, assinale a alternativa que apresenta uma análise CORRETA sobre esses gráficos:

a. O diagrama (a) é geralmente utilizado por ligas de alumínio e apresenta apenas deformação
plástica.
b. No diagrama (d), ambas as retas obedecem a lei de Hooke.
c. No diagrama (b), a curva é expressa por mais de uma expressão matemática.
d. O diagrama (d) é uma curva elastoplástica.
e. No diagrama (c), a curva tensão deformação é a mais utilizada para aço estrutural.

10) As equações de Euler foram derivadas a partir da consideração de que o material se comportaria de
forma elástica e seguiria a lei de Hooke. Caso a tensão atuante no material seja maior que a tensão
de escoamento, a coluna irá escoar antes de ter a chance de flambar e, portanto, as equações de
Euler não deveriam ser utilizadas. Sendo assim, foram feitas as seguintes afirmações:

I - O campo de atuação da equação de Euler é para estruturas longas ou de grande esbeltez.

II - A flambagem inelástica ocorre em estruturas onde o índice de esbeltez admissível é superado.

III - O índice de esbeltez limite indica qual a esbeltez mínima na qual a curva de Euler é válida.

Agora, assinale a alternativa que apresenta a resposta CORRETA:

a. Apenas as alternativas II e III estão corretas.
b. Apenas a alternativa I está correta.
c. Apenas as alternativas I e II estão corretas.
d. Apenas as alternativas I e III estão corretas. Correto
e. As alternativas I, II e III estão corretas.

11) Determine a energia de deformação na torção do tubo da figura sabendo que foi aplicado um torque
de 4000 N.m à extremidade do tubo.
Dados: módulo de elasticidade transversal do tubo: G = 80 × 109 N/m2
Momento de Inércia Polar do Tubo: J = 1,0 × 10−6m4





12) Determine a energia de deformação na torção em uma barra de aço sabendo que foi aplicado um
torque de 10 kN.m ao centro da barra, no sentido horário e um torque de 7 kN.m à extremidade da
barra no sentido anti-horário, conforme mostra a figura.
Dados: módulo de elasticidade transversal do tubo: G = 85 GPa
Diâmetro do tubo: 𝑑 = 60 mm


13) Uma barra circular ABC está sujeita a um carregamento axial P = 80 KN, conforme exibido na Figura
abaixo. A barra tem módulo de elasticidade E = 200 GPa. Determine a energia de deformação dos
trechos AB e BC da barra.


14) Uma barra circular ABC está sujeita a um carregamento axial P = 45 KN, conforme exibido na Figura
abaixo. A barra tem módulo de elasticidade E = 210 GPa. Determine a energia de deformação dos
trechos AB e BC da barra.



15) A viga prismática engastada AB de comprimento L é sujeita a um carregamento distribuído p em toda
sua extensão, conforme exibido na Figura abaixo. Levando em consideração apenas o efeito das
tensões normais, determine a energia de deformação da viga.


16) Determine se haverá falha pela teoria da tensão normal máxima, teoria da tensão cisalhante máxima
e teoria da máxima energia de distorção do elemento sob o estado de tensões exibido na Figura
abaixo sabendo que a tensão de escoamento do aço é 𝜎𝛾 = 200 𝑀𝑃𝑎.
Dados: para encontrar as tensões principais utilizes a seguinte equação:
𝜎1,2 =
𝜎𝑥 + 𝜎𝑦
2
± √(
𝜎𝑥 − 𝜎𝑦
2
)
2
+ 𝜏𝑥𝑦2

17) Determine se haverá falha pela teoria da tensão normal máxima, teoria da tensão cisalhante máxima
e teoria da máxima energia de distorção do elemento sob o estado de tensões exibido na Figura
abaixo sabendo que a tensão de escoamento do aço é 𝜎𝛾 = 180 𝑀𝑃𝑎.
Dados: para encontrar as tensões principais utilizes a seguinte equação:
𝜎1,2 =
𝜎𝑥 + 𝜎𝑦
2
± √(
𝜎𝑥 − 𝜎𝑦
2
)
2
+ 𝜏𝑥𝑦2





18) Um tubo de aço mostrado na Figura abaixo está sujeito a um torque 𝑇 = 45 𝑘𝑁 ∙ 𝑚. O fator de
segurança em relação a falha por escoamento é 1,5 e a tensão de escoamento do aço é 𝜎𝛾 =
230 𝑀𝑃𝑎. Determine o diâmetro interno máximo para que o eixo não falhe pela teoria da tensão
cisalhante máxima.
Equação da tensão de cisalhamento de um tubo: 𝝉𝒙𝒚 =
𝑻𝒓
𝑱


19) As tensões componentes de um estado plano de tensões num ponto em uma estrutura de ferro
fundido são exibidas na Figura abaixo. Considere a tensão última na tração 𝜎ú𝑙𝑡
𝑇 = 250 𝑀𝑃𝑎 e a
tensão última na compressão 𝜎ú𝑙𝑡
𝐶 = 650 𝑀𝑃𝑎. Determine pela teoria de Coulomb-Mohr o
coeficiente de falha e se o elemento falhará.
Dados: para encontrar as tensões principais utilizes a seguinte equação:
𝜎1,2 =
𝜎𝑥 + 𝜎𝑦
2
± √(
𝜎𝑥 − 𝜎𝑦
2
)
2
+ 𝜏𝑥𝑦2


20) As tensões componentes de um estado plano de tensões num ponto crítico de um tubo de alumínio
fundido são exibidasna Figura abaixo. Considere a tensão última na tração 𝜎ú𝑙𝑡
𝑇 = 150 𝑀𝑃𝑎 e a
tensão última na compressão 𝜎ú𝑙𝑡
𝐶 = 300 𝑀𝑃𝑎. Determine pela teoria de Coulomb-Mohr o
coeficiente de falha e se o elemento falhará.
Dados: para encontrar as tensões principais utilizes a seguinte equação:
𝜎1,2 =
𝜎𝑥 + 𝜎𝑦
2
± √(
𝜎𝑥 − 𝜎𝑦
2
)
2
+ 𝜏𝑥𝑦2
