ALTIMETRIA – MOVEIMENTO DE SOLO

OFF-SET

41. Introdução

São dispositivos (geralmente varas ou estacas) que servem para referenciar a
posição das marcas físicas correspondentes às cristas dos cortes ou dos pés dos
aterros, colocados em pontos afastados por uma distância fixa convencionada (daí a
denominação, do original em inglês, que designa afastamento). Seu objetivo é
facilitar a reposição das marcas, se arrancadas durante a construção dos cortes ou
dos aterros.

Off-set é o lugar geométrico dos pontos de encontro do talude com a
superfície original.

Normalmente pode ser claramente evidenciado nas estradas no ponto onde
finaliza a camada de vegetação e onde aparece a terra dentro do talude.

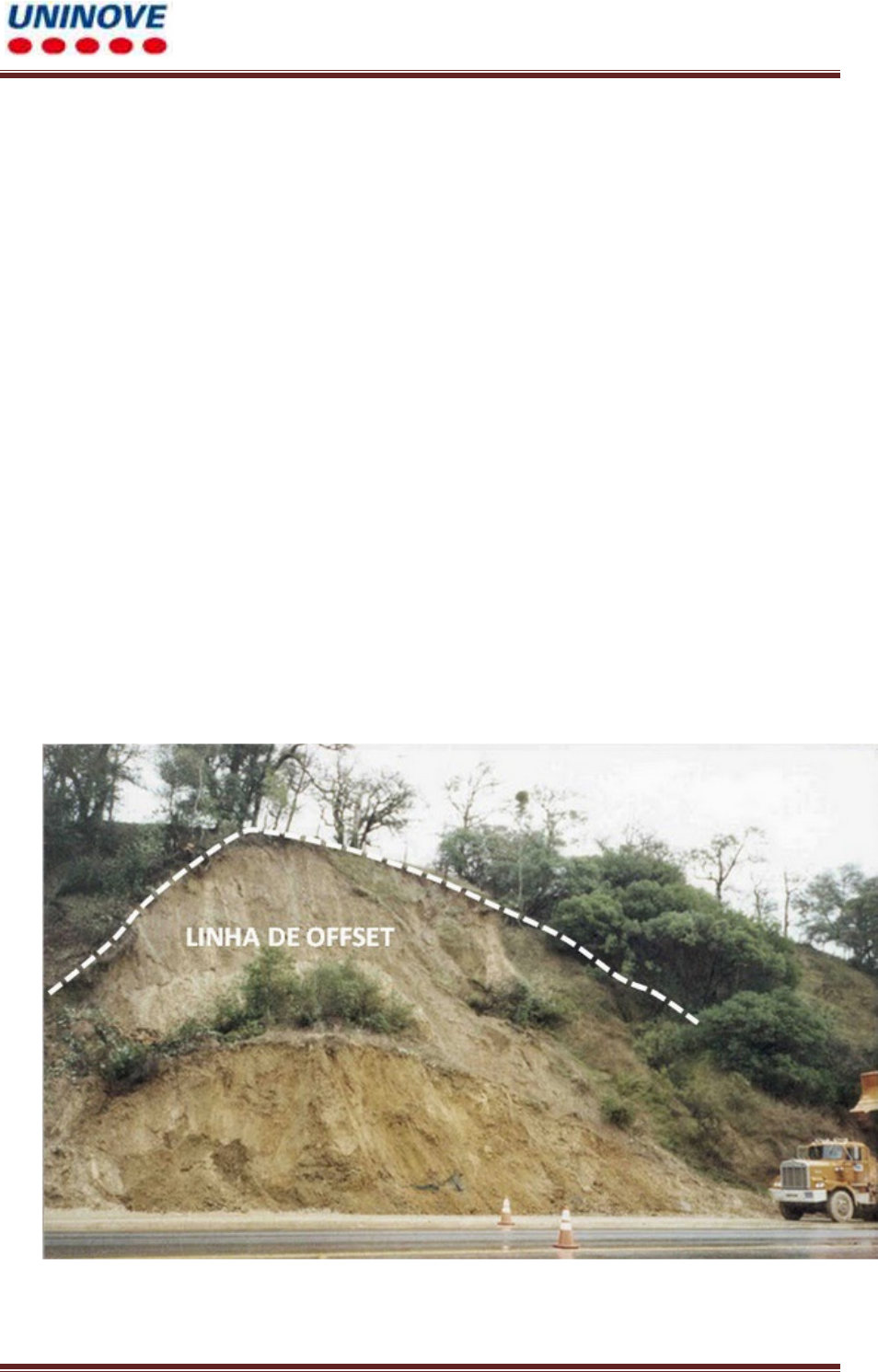

Fig. 105 – Linha de Offset delimitada no terreno.


���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#$%�

Exemplo:
Neste exemplo vamos ver passo a passo como construir desde a “plataforma”
até todas as linhas de offset.
(retirado de http://topfumec.blogspot.com.br/2015/03/linha-de-off-set-pelo-
metodo-de.html)


a. No terreno abaixo quer se construir uma plataforma com os seguintes
dados:

►Largura da plataforma = 8m
►Cota altimétrica da plataforma = 105
►Escala 1:200
►Proporção de Talude de corte 1:1 (V:H)
►Proporção de Talude de aterro 2:3 (V:H)





1° PASSO – TRAÇAR A PLATAFORMA

Traçar a plataforma com uma largura de 8 m, a partir do eixo (P1-P2) que encontra-se sobre
o eixo P1-P2.

De acordo com a escala do desenho (1:200), a cada 1 cm do papel é equivalente a 2 m na
realidade.

Portanto, a plataforma, cuja a largura é de 8 m na vida real, corresponderá a 4 cm no papel,
ou seja, 2 cm para cada lado do Eixo P1-P2:

Escala 1 cm = 200 cm, ou o que é o mesmo que 1 cm = 2 m

1 cm – 2 m
X – 8 m
X = 4 cm






���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#$&�


Fig. 106 – Planta Topográfica da área a ser desenhado da plataforma com os Off-set.


2° PASSO - IDENTIFICAR A COTA DA PLATAFORMA E OS PONTOS DE TRANSIÇÃO

Colorir a curva de nível que coincide com a cota da plataforma para identificar a região de
corte e aterro. Em seguida, marque o(s) Ponto(s) de Transição.



OBS: A intercessão da
curva de nível 105 com
o limite da plataforma
(que tem a mesma
cota) e o que é
chamado de “ponto de
transição”, e indica
aonde inicia o talude de
CORTE e finaliza o
talude de ATERRO ou
vice-versa.

Fig. 107 – Marcação da curva de nível e Pontos de Transição.
���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#$'�
3° PASSO – CÁLCULO DOS TALUDES

Importante considerar que as curvas de nível, quando traspassam a linha de offset e entram
no talude construído artificialmente, vão percorrem linhas retas paralelas aos limites da
plataforma.
As distâncias entre essas curvas sobre as linhas paralelas são calculadas a partir das
proporções de talude de ATERRO ou de CORTE. Para isso, é necessário compatibilizar o
espaçamento vertical das curvas de nível com a medida vertical da inclinação dos taludes.
Neste caso, as curvas de nível estão traçadas a cada metro de percurso vertical. Sendo
assim, será as vezes necessário o re-cálculo da proporção no talude, respondendo a
seguinte pergunta: qual a distancia horizontal é necessária em relação a 1 metro de
distancia vertical sobre o talude?
· Re-cálculo da proporção de talude de aterro 2:3
Antes de proceder ao desenho das paralelas devemos calcular medida horizontal
correspondente a 1 metro na vertical, sabendo que a 2 unidades na vertical correspondem 3
na horizontal.
aterro ► V : H ► 2 : 3 ► X = 1,5 cm
 1 : X
· Re-cálculo da proporção de talude de corte 1:1
Neste caso não é preciso recalcular a proporção, pois a proporão já esta dada a 1 metro na
vertical, precisamente a distancia a que das curvas de nível.
corte ► V : H ► 1 : 1 ► X = 1 cm

4° PASSO - PASSAR A PROPORÇÃO DOS TALUDES PARA A ESCALA DA PLANTA

Considerando a escala da planta de 1:200, calcular a distância em cm das paralelas nos
taludes (distância horizontal).
Este passo só é necessário se você não esta utilizando um escalímetro.
TALUDE DE ATERRO
V : H
1m : 1,5m

ESCALA: 1cm : 200cm

1cm : 2m
X : 1,5m (distância horizontal)
X = 0,75 cm
TALUDE DE CORTE
V : H
1m : 1m

ESCALA: 1cm : 200cm

1cm : 2m
X : 1m (distância horizontal)
X = 0,5 cm

���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#$(�
5° PASSO – TRAÇAR AS PARALELAS
Começar a traçar as paralelas nos taludes, fazendo uma de cada vez e encontrando os
pontos que posteriormente formarão a linha de off-set.

TALUDE DE CORTE
• A cada 1 m na vertical (distância entre as curvas de nível) vamos deslocar 0,5 cm na
horizontal no desenho (distância paralela à plataforma), conforme a escala do desenho
(1:200)
• Como se trata de CORTE significa que as curvas de nível estão aumentando de cota
altimétrica em relação à cota da plataforma.

PARTE 1 (Lado esquerdo da plataforma)
• A primeira paralela será colocada a 0,5 cm de distância com respeito ao limite da
plataforma.
• A linha paralela parte da limitação do terreno (NESTE CASO) vai até a curva de
nível com a sua cota correspondente, (curva de nível 106). No encontro entre esta linha
paralela e a curva 106 forma um “Ponto da linha de OFF-SET”. Este ponto indicará
precisamente o encontro entre o talude construído com o terreno natural.

Fig. 108 – Marcação dos pontos Off-set.
���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#$��
· A seguinte paralela a traçar se encontrara a 0,5 cm da paralela anterior, começando seu
traçado desde um extremo do limite da planta ate a sua curva de nível correspondente,
agora 107.

· Um novo “Ponto de linha de OFF-SET” será encontrado na interseção entre os dois
(Talude e Terreno natural).


Fig. 109 – Marcação dos pontos Off-set.

· As próximas paralelas estarão nas cotas 108, 109 e 110 e formarão outros “Pontos de
OFF-SET”.

Fig. 110 – Marcação dos pontos de Off-set.

���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#%��
Agora as próximas paralelas estarão nas cotas 111, 112 e 113 e formarão também outros
“Pontos de OFF-SET”.



Fig. 111 – Marcação dos pontos de Off-set.


OBS:

Paramos de traçar as
paralelas quando ao deslocar
a medida na horizontal não
encontrarmos com a curva de
nível correspondente.

EX: Ao deslocar no exercício
acima mais 0,5 cm na
horizontal, teríamos que
encontrar com a Curva de
Nível 118, como não
encontrou paramos de traçar
na curvar 117.

Fig. 112 – Todas pontos de Off-set na primeira seção.
���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#%#�
PARTE 2 (Talude de corte, lado direito da plataforma)

• A primeira paralela se posicionara a 0,5cm do limite da plataforma. As paralelas vão
partir de 1 metro a mais da cota altimétrica da plataforma.
• A segunda paralela está a 0,5m da primeira paralela e com seu ponto de off-set na
cota 107.


Fig. 113 – Pontos Off-set da segunda seção do corte.

OBS: Paramos de traçar as paralelas quando ao deslocar a medida na horizontal não encontrarmos com a curva
de nível correspondente. EX: Ao deslocar no exercício acima mais 0,5 cm na horizontal, teríamos que encontrar
com a Curva de Nível 108, como não encontrou paramos de traçar na curvar 107.


TALUDE DE ATERRO

• Segundo o re-cálculo anterior, a cada 1 m na vertical (distância entre uma curva de
nível e outra) vamos deslocar 0,75 cm na horizontal no desenho (distância paralela a
plataforma) em função da escala do desenho (1:200).
• Como se trata de ATERRO significa que as linhas paralelas estarão diminuindo nas
cotas altimétrica conforme mais distantes do limite da plataforma.

PARTE 1 (Lado direito da plataforma)
• A primeira paralela se posicionará a 0,75 cm da plataforma e terá cota altimétrica de
1 m a menos que a da plataforma.
• A paralela parte do limite do terreno na folha de papel (NESTE CASO)
���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#%)�
• E vai ate a sua curva de nível corresponde 104.
• No encontro da curva de nível natural a paralela aparece um “ponto da linha OFF-
SET” (Encontro do talude com o terreno natural).


Fig. 114 - Marcação do ponto de Off-set da primeira seção do aterro.



OBS:
Paramos de traçar
as paralelas
quando ao deslocar
a medida na
horizontal não
encontrarmos com
a curva de nível
correspondente.
EX: Ao deslocar
mais 0,75 cm na
horizontal, teríamos
que encontrar com
a Curva de Nível
101, como não
encontrou paramos
de traçar na curva
102.�
Fig. 115 – Pontos de Off-set da primeira seção do aterro.
���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#%*�
PARTE 2 (Aterro, lado esquerdo da plataforma)

• A primeira paralela se colocará a 0,75 cm do limite da plataforma e terá
cota altimétrica de 1 metro a mais com respeito a plataforma (104).
• Devido a planta no papel não mostrar o ponto de encontro entre esta paralela e a
curva correspondente, será necessária uma aproximação prolongada ambas líneas


OBS:
Neste caso temos um
aterro pequeno, porém
tem que ser indicado.

Como ao deslocar 0,75 cm
da plataforma não
encontramos com a cota
104, é necessário
realizarmos a projeção
dessa curva de nível e
marcarmos o ponto de
OFF-SET fora da limitação
do terreno, pois para
traçarmos a LINHA DE
OFF-SET (ligação dos
Pontos de OFF-SET) é
necessário no mínimo 2
pontos.
Porém, a linha de OFF-
SET irá somente até a
limitação do terreno, o
ponto de OFF-SET fora do
terreno é usado só para
indicar a inclinação da
linha.

Fig. 116 - Marcação do ponto de Off-set da segunda seção do aterro.




6° PASSO – TRAÇAR A LINHA DE OFF-SET


Para traçar a LINHA DE OFF-SET temos que ligar os pontos encontrados anteriormente.
É importante lembrarmos o conceito de “Ponto de Transição”, pois as linhas de off-set irá
sair do mesmo.
���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#%$�
PARTE 1 (Lado direito da paralela) PARTE 2 (Lado esquerdo da paralela)
Fig. 117 – Final da plataforma com seus traçados de Off-set.
Fotos da seção:
 (a)
(b) (c)
���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#%%�
Exemplo:

No terreno dado quer se construir uma plataforma ABCD horizontal, na cota 71 e na
posição em planta. Determinar as linhas de off-set, sabendo-se que o declive do
talude de corte = 1/1 e declive do talude de aterro = 2/3

Fig. 118 – Planta do terreno com a plataforma marcada


 Procedimento:

Sendo a plataforma um retângulo horizontal, as curvas de nível dos seus
taludes são retas paralelas aos seus lados. A distância entre essas retas paralelas é
determinada pelos declives dos taludes de corte e aterro.

No talude de corte, cujo declive é 1/1, cada curva de nível vencida pelo talude
representará uma distância de 1 m em planta (ou seja, para cada 1m na vertical,
desloca-se 1m na horizontal).

Já no talude de aterro, como a inclinação é 2/3 (para cada 2m na vertical,
desloca-se 3 m na horizontal), deverá ser feita uma proporção, adequando a
inclinação ao intervalo vertical das curvas de nível (1m). Ao invés de 2/3 será
utilizado 1/1,5 (para cada 1m na vertical, desloca-se 1,5m na horizontal.

���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#%&�

Fig. 119 - Planta do terreno com as linhas de off-set




Fig. 120 – Modelo do terreno com as linhas de off-set

Adaptado de Topografia para Arquitetos – Alvarez, A.M. A.,Brasileiro, A.,Morgado, C.,Ribeiro, R.T. M.

���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#%'�
Exercício:
a. Desenhe o off-set no terreno abaixo para um platô na cota 102 metros.
Considere a declividade do aterro de corte 1:1 e do aterro 2:3.
Cada quadricula possui 0,5m de lado, respectivamente:















���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#%(�
b. Trace o off-set para o platô delimitado pelos vértices ABCDEF, cuja a cota de
implantação é 102.
Adote a declividade de 1:1 (V:H) para o talude de corte e 2:3 (V:H) para o
talude de aterro. Cada quadrícula possui 0,5 x 0,5m.


���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#%��
42. Cálculo de volume de Métodos das Seções Transversais


É um método muito utilizado para cálculo de movimento de solo em rodovias
e ferrovias. Para o cálculo dos volumes de solo de taludes de corte e aterro a serem
movimentados, devemos calcular as áreas das seções transversais dos perfis e
multiplicar pela distância entre os perfis, tendo-se assim, o volume do prisma de
corte ou aterro.


Volume (VC) será igual a:



Fig. 121 - Cálculo de volume do prisma.



Adaptado de Notas de Aula – Levantamento Topográficos, Luiz Augusto Koenig Veiga
Fig. 122 – Esquema de Corte e Aterro para seções transversais.
���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#&��
Exemplo:
Calcule os volumes de corte e de aterro para o terreno, nas seções A e B:


Perfil A-A:










���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#&#�

































���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#&)�
Perfil B-B:���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#&*�
Exercícios:
a. Calcule os volumes de corte e aterro para o terreno abaixo. Cada
quadrícula possui 0,50 x 0,50m.


Perfil 1

Perfil 2

���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#&$�



Perfil 3

Perfil 4



���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#&%�




Perfil 5


Perfil 6

���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#&&�

Perfil 7

Volume = [(An + An-1) / 2 ] x D]

������� �	� �
� �� �	� �
�
� ����� ����� �� ����� �����
�� ����� �����
���� ����� �����
�� ���
� �����
���� �����
����
�� ����� ����� �����
���
� ��
��
�� ��
�� �����
����
����
����
�� ����� ����� ����� ���
� �����
�� ����� �����
���� ���
� �����
�� �� �� �� ������ �����


���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#&'�
b. Para a área abaixo, quais os volumes corretos de corte e de aterro
para o terreno. Cada quadricula possui 0,50 x 0,50m.



���������������������������������
�
��
�������������������������������������
��
����������������������
��� ����� ���� �!"����#&(�




Perfil Área Corte Área Aterro Distancia Volume Corte
Volume
Aterro
A 0 0 1,0 0 0
B 154,14 266,23 2,5 192,67 332,78
C 270,71 75,99 2,5 531,06 427,77
D 0 0 1,0 135,35 37,99
 Soma 859,08m³ 798,54m³

Mais conteúdos dessa disciplina
