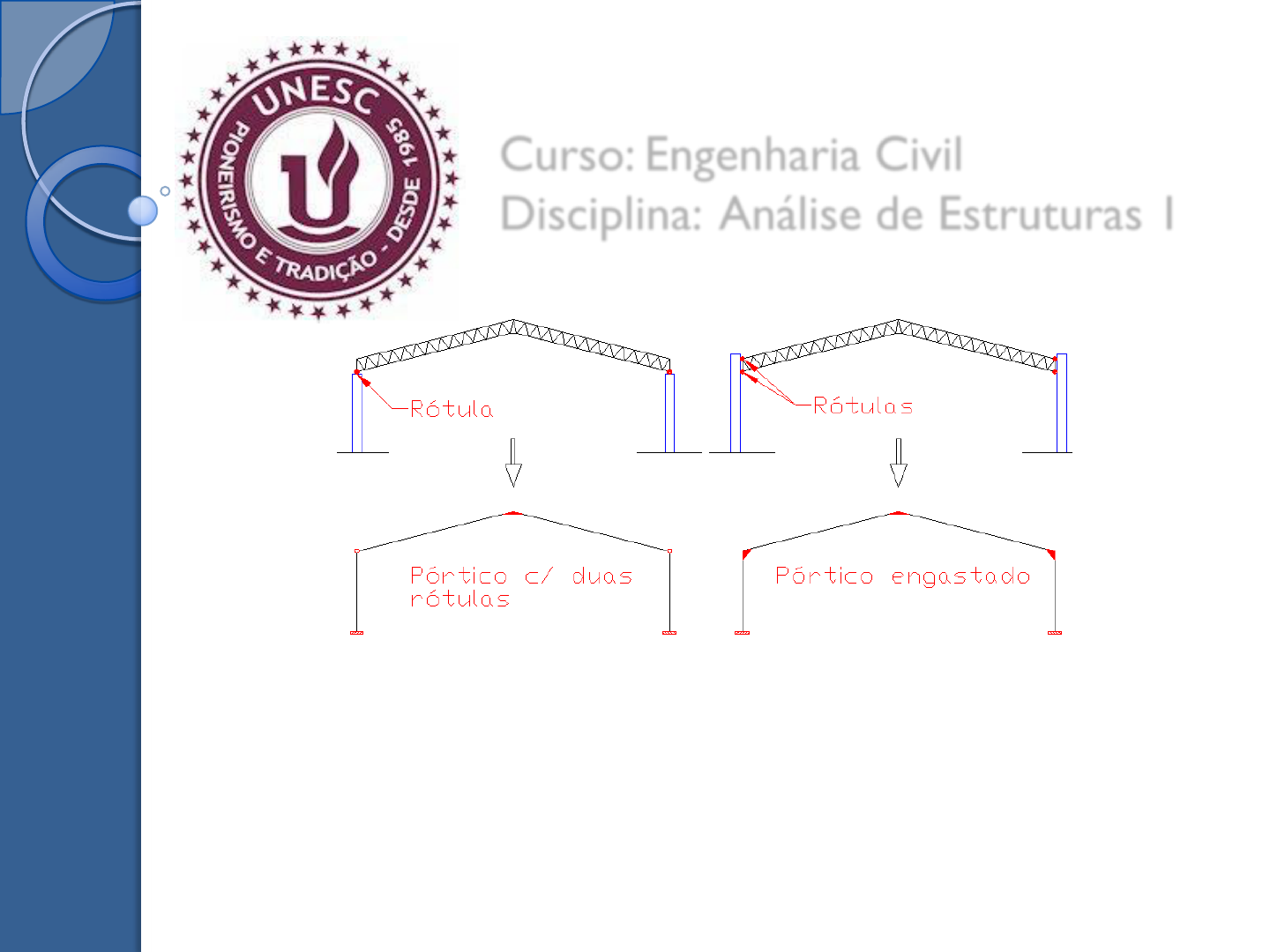

Curso: Engenharia Civil
Disciplina: Análise de Estruturas 1
CARGA HORÁRIA: 80 h/a
1º semestre 2016
7º período
Prof. Me. Leandro Dias Küster
1
Ementa
 Deformação em Estruturas Isostáticas.
 Efeito de temperatura em estruturas.
 Fatores de Forma e Carga.
 Generalidades Sobre Hiperstaticidade.
 Processo de Iteração para Resolução das
Estruturas.
 Princípio da superposição de efeitos.
 Princípios dos TrabalhosVirtuais.
 Métodos das Forças.
 Método dos Deslocamentos.
2
Plano de ensino –Apresentação
Objetivo geral da disciplina:
• Entender o funcionamento das estruturas
hiperestáticas.
Objetivos específicos:
 Aprender sobre a deformação de estruturas
isostáticas;
 Entender o funcionamento de processos
iterativos para a resolução de estruturas;
 Aprender a calcular os esforços de estruturas
hiperestáticas lineares utilizando o Método dos
Esforços e o Método dos Deslocamentos.
3
Bibliografias
 BIBLIOGRAFIA BÁSICA
ANDRÉ, J. C.; MAZZILLI, C. E. N.; BUCALEM, M. L.; CIFÚ, S. Lições em
Mecânica das Estruturas: trabalhos virtuais e energia. São Paulo:
Oficina de textos, 2011.
HIBBELER, R. C. Análise das Estruturas. 8. Ed. São Paulo. PEARSON,
2013
SORIANO, H. L. Análise de estruturas: formulação matricial e
implementação computacional. 1. ed. Rio de Janeiro: Ciência
Moderna, 2005.
 BIBLIOGRAFIA COMPLEMENTAR
MCCORMAC, J, C. Análise Estrutural Usando Métodos
Clássicos e Métodos Matriciais. Editora LTC
SUSSEKIND, JOSÉ CARLOS. Curso de análise estrutural. Vol. 2,
8. ed. São Paulo: Globo, 1991.
SORIANO, H. L.; LIMA, S. S. Análise de estruturas – método
das forças e método dos deslocamentos. 2. Ed. Rio de Janeiro:
Ciência Moderna, 2006.
4
Disciplinas bases
Algumas disciplinas já cursadas são
fundamentais para o entendimento desta:
 Mecânica aplicada;
 Resistência dos Materiais I
 Resistência dos Materiais II
5
Avaliação – 1º bimestre
 0,3P1 + 0,4P2 + 0,15AT1 + 0,15AT2
 OBSERVAÇÕES:
◦ A data da prova mensal será combinada com a
turma mediante término de conteúdos. A prova
bimestral será aplicada na semana de provas
estabelecida no calendário institucional.
◦ Em relação às ATs, Caso não entregue no dia
marcado passa a valer:
 1 dia de atraso: 75%
 2 dias de atraso: 50%
 3 dias de atraso: 25%
 4 dias de atraso em diante: 0
6
Avaliação – 2º bimestre
 0,3P1 + 0,4P2 + 0,15AT3 + 0,15APS
 OBSERVAÇÕES:
◦ A data da prova mensal será combinada com a
turma mediante término de conteúdos. A prova
bimestral será aplicada na semana de provas
estabelecida no calendário institucional.
◦ Em relação às ATs, Caso não entregue no dia
marcado passa a valer:
 1 dia de atraso: 75%
 2 dias de atraso: 50%
 3 dias de atraso: 25%
 4 dias de atraso em diante: 0
7
Minha área de atuação profissional
8
Engenharia
Civil
Gerenciamento
de Obras
Transportes
Projetos
Complementares
Geotecnia
Estruturas
Metálicas
Madeira
Concreto
Concreto
Armado
Concreto
Protendido
Concreto Pré-
moldado
Passeio das
férias
9
Passeio das férias
10
Passeio das férias
11
12
13
 “Nenhum vento sopra à favor de quem não
sabe onde ir.” (Senêga)
 ".....Tentar não significa conseguir. Mas,
certamente, todos os que conseguiram
tentaram...“
 “Todas as coisas são difíceis antes de se
tornarem fáceis.” (J. Norley.)
 "Embora ninguém possa voltar atrás e fazer
um novo começo, qualquer um pode
começar agora e fazer um novo fim." (Chico
Xavier)
 “O segredo é não correr atrás das
borboletas, cuide do seu jardim e elas virão
até você!" (William Shakespeare)
14
Conteúdo 1 – Fundamentos
Introdução
• As estruturas são sistemas físicos capazes de
receber e transmitir esforços como em pontes,
edifícios, torres, antenas, etc.
• A idealização de uma estrutura conduz a um
modelo de análise, regido por equações matemáticas,
cujos resultados devem expressar comportamento
próximo ao da estrutura.
• Cabe ao Engenheiro a responsabilidade de
conceber esse modelo, sob ações externas
estabelecidas a partir de códigos de projeto e com as
aproximações. Após a determinação do seu
comportamento, deve-se fazer uma análise crítica de
sua pertinência.
15
Conteúdo 1 – Fundamentos
1.1 Conceitos básicos
De forma simplificada, as estruturas podem ser
classificadas por:
• Barras – Elemento estrutural que tem uma
dimensão preponderante em relação às demais. Ex.:
Vigas, Pilares, Escoras,Tirantes, etc.;
• Contínuas – Elemento estrutural em que não se
caracteriza uma dimensão preponderante. Ex.: Chapas,
placas, cascas, membranas e blocos. Usando
computador, essas últimas estruturas são analisadas
pelo Método dos Elementos Finitos ou Analogia de
Grelhas.
16
Conteúdo 1 – Fundamentos
1.1 Conceitos básicos
• As ações utilizadas no dimensionamento
das estruturas podem ser estáticas ou
dinâmicas, sendo alvo do estudo as ações
estáticas.
• Essas ações são estabelecidas pelos códigos
normativos de projeto ABNT 6120,
ABNT 6123 e ABNT 8681.
• A estrutura está em equilíbrio quando a
resultante-força e a resultante-momento das
ações e das reações de apoio são nulas. 17
Conteúdo 1 – Fundamentos
1.1 Conceitos básicos
18
• Quando essas equações são suficientes
para determinar as reações de apoio e os
esforços seccionais em todas as seções das
barras constituintes da estrutura, diz-se uma
estrutura isostática.
Conteúdo 1 – Fundamentos
1.1 Conceitos básicos
• Quando os vínculos externos e internos
são insuficientes para manter o equilíbrio
estático da estrutura e/ou de suas partes, diz-
se uma estrutura hipostática, cujo
comportamento não é estudo desta matéria.
• No caso de vínculos superabundantes para
o equilíbrio estático, diz-se ser uma estrutura
hiperestática externa e/ou internamente. Esse
tipo de estrutura será alvo desta matéria. 19
Conteúdo 1 – Fundamentos
1.1 Conceitos básicos
• Estrutura Hipostática
20
• Estrutura Isostática
• Estrutura Hiperestática
Conteúdo 1 – Fundamentos
1.1 Conceitos básicos
21
Hipostática
Hiperestática internamente
S
M
V
N
Isostática Hiperestática
externamente
Conteúdo 1 – Fundamentos
1.1 Conceitos básicos
• As estruturas podem ter comportamento
físico linear (quando os materiais
constituintes das barras da estrutura têm
diagrama tensão-deformação linear) ou não
linear, e comportamento geométrico
linear(quando as equações de equilíbrio
podem ser escritas na configuração não
deformada da estrutura, ou seja, de forma
simplificada, os deslocamentos são
considerados desprezíveis) ou não linear.
22
Conteúdo 1 – Fundamentos
23
= +
P1 P2 P1 P2
1.1 Conceitos básicos
• Nesta disciplina serão estudadas as
estruturas com comportamento linear (físico
e geométrico), onde pode-se aplicar o
princípio da superposição dos efeitos.
Conteúdo 1 – Fundamentos
1.1 Conceitos básicos
As estruturas em barras podem ser
classificadas em:
• Viga;
• Treliça (plana ou espacial);
• Pórtico (Plano ou espacial);
• Grelha
• Com cabos, escoras e/ou tirantes.
24
Conteúdo 1 – Fundamentos
25
• Viga – Possui
Barras retas
dispostas
seqüencialmente
em uma linha
horizontal, supostas
usualmente apenas
com momento
fletor e esforço
cortante.
P
P
M
V
1.1 Conceitos básicos
Conteúdo 1 – Fundamentos
26
1.1 Conceitos básicos
• Treliça plana – É formada por barras retas
supostas rotuladas em suas extremidades e com
esforços externos concentrados aplicados
apenas nas rótulas (nos nós). Nas barras da
treliça existem apenas esforços normais.
P
P
Conteúdo 1 – Fundamentos
27
• Pórtico plano
– tem as suasbarras situadas no
mesmo plano,
tendo esforços de
normal, cortante
(no plano) e
momento fletor
(no plano).
1.1 Conceitos básicos
P1
P2
M
N
V
Conteúdo 1 – Fundamentos
28
• Grelha – tem as
suas barras situadas
no mesmo
plano(usualmente
horizontal), tendo
esforços de normal,
cortante (no plano)
e momento fletor
(no plano) e
momento torçor.
1.1 Conceitos básicos
Y
X
Z
P
V
M T
Conteúdo 1 – Fundamentos
29
1.1 Conceitos básicos
• O arco pode ser considerado como um
pórtico de barra curva, plana ou reversa,
tendo a possibilidade de ter esforço normal,
cortante e momento fletor.
• O tirante e o Cabo são elementos
unidirecionais que só trabalham à tração.
• A escora é um elemento unidirecional
que só trabalha à compressão.
Conteúdo 1 – Fundamentos
30
1.1 Conceitos básicos
• Convenções de sinais dos esforços
N+
T+
M+
V+
N-
T-
M-
V-
Conteúdo 1 – Fundamentos
31
1.1 Conceitos básicos
Exemplo 1: Calcule as reações de apoio e os
esforços da viga abaixo:
P
l l/2
A B
R A RB
Conteúdo 1 – Fundamentos
32
1.1 Conceitos básicos
Conteúdo 1 – Fundamentos
33
1.1 Conceitos
básicos
+
-
0,0703Pl²
Pl²
8
P
8 (
l
2)
2
0,125Pl²
+ +
-
0,375Pl
0,375l
0,625Pl
0,5Pl
Diagrama de M
Diagrama de V
Conteúdo 1 – Fundamentos
34
1.1 Conceitos básicos
• Para a análise de estruturas hiperestáticas,
têm-se dois métodos principais: Método das
forças e Método dos deslocamentos.
• NÃO É OBJETIVO DA MATÉRIA O
ENSINO DE ESTRUTURAS ISOSTÁTICAS.
• Para auxílio de estudo das estruturas
isostáticas será apresentada a 1º lista de
exercícios.
